El acoplador de conductos de ajuste a presión FCST-2ERS está diseñado para unir conductos de HDPE en instalaciones de cables subterráneos.
Admite tanto la tracción como el chorro de cables y utiliza una conexión de ajuste a presión que no requiere herramientas especiales. El anillo autoblocante asegura el conducto, mientras que la junta tórica de EPDM prelubricada proporciona un sellado hermético y hermético.
El acoplador está disponible para tamaños nominales de conductos de HDPE de 1,00", 1,25", 1,50" y 2,00".
Para sistemas de tuberías de HDPE con el mismo diámetro exterior nominal, un tamaño de acoplador correspondiente puede acomodar diferentes series de tuberías cuando su diámetro exterior real se encuentra dentro del rango de trabajo especificado del acoplador. Esto resulta útil cuando se utilizan diferentes especificaciones de tuberías de HDPE dentro del mismo tamaño nominal.

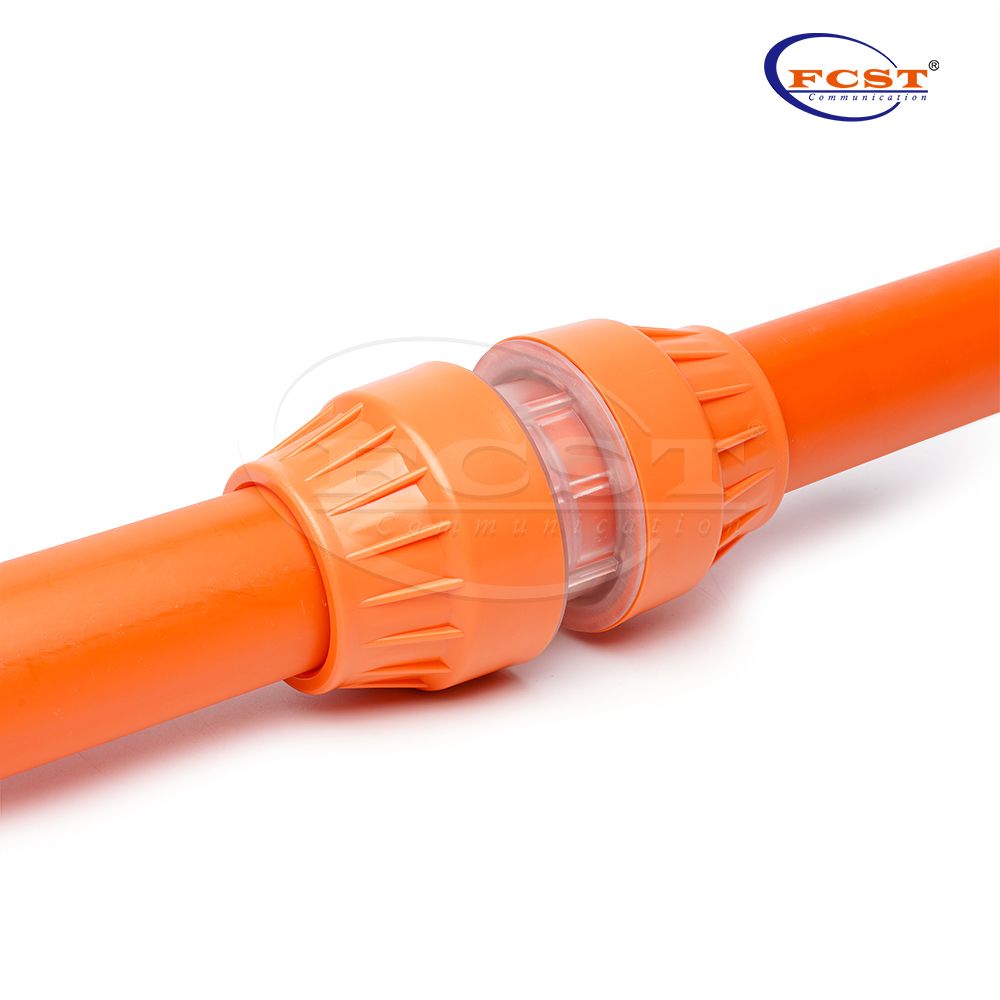

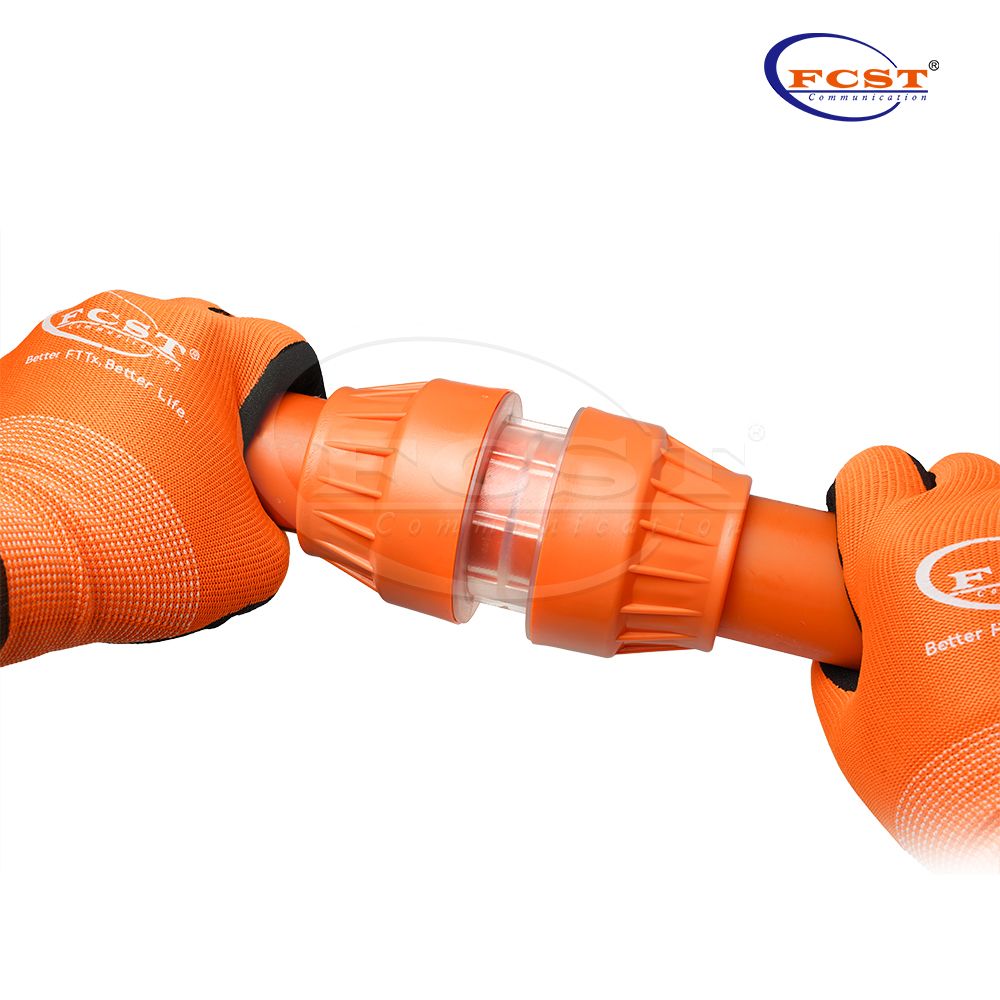

Inserte el conducto de HDPE directamente en el acoplador para crear una conexión bloqueada. No se requieren herramientas especiales, lo que ayuda a simplificar la instalación en campo.
El FCST-2ERS está especificado para aplicaciones de tracción y chorro de cables, lo que lo hace adecuado para diferentes métodos de instalación de cables subterráneos.
El mismo tamaño de acoplador puede acomodar diferentes series de tuberías de HDPE cuando tienen el mismo diámetro exterior nominal y se encuentran dentro del rango de trabajo de diámetro exterior especificado.

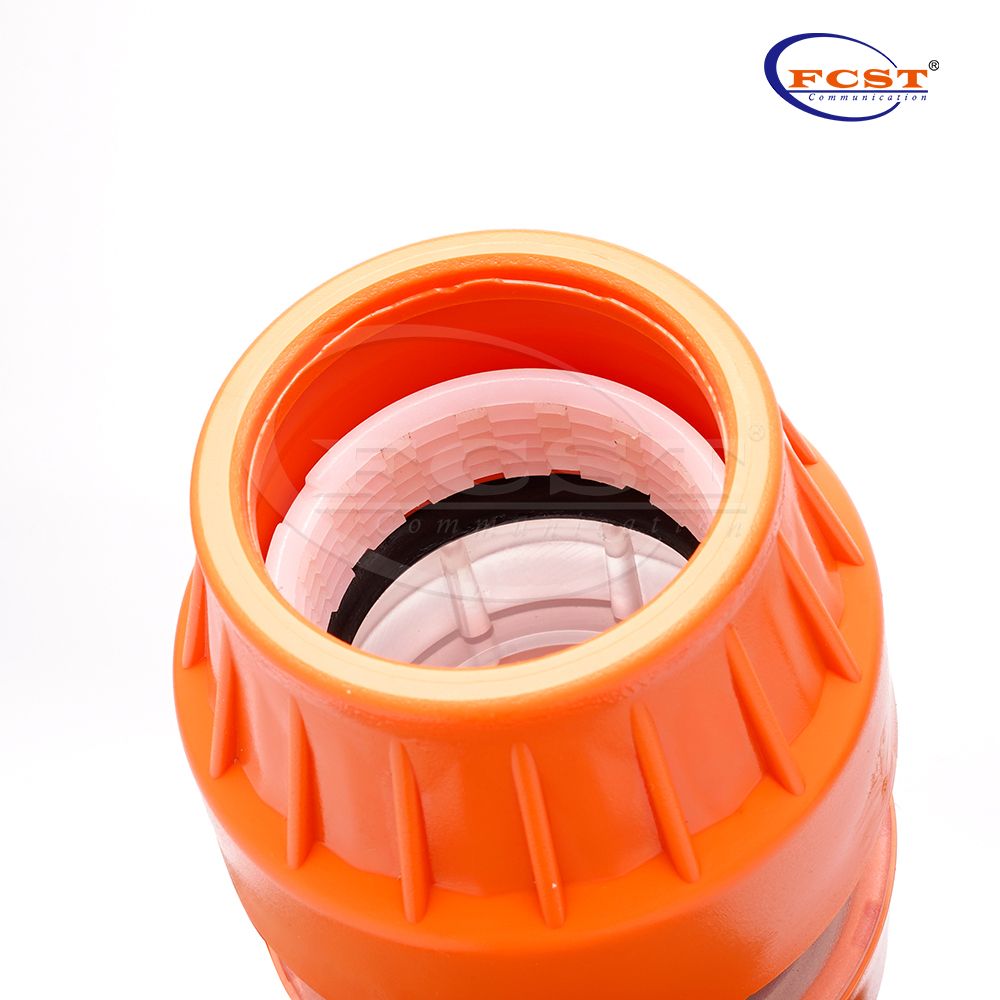

Una junta tórica de EPDM prelubricada proporciona un sellado hermético y hermético. El producto pasó una prueba de estanqueidad al aire a 250 PSI.

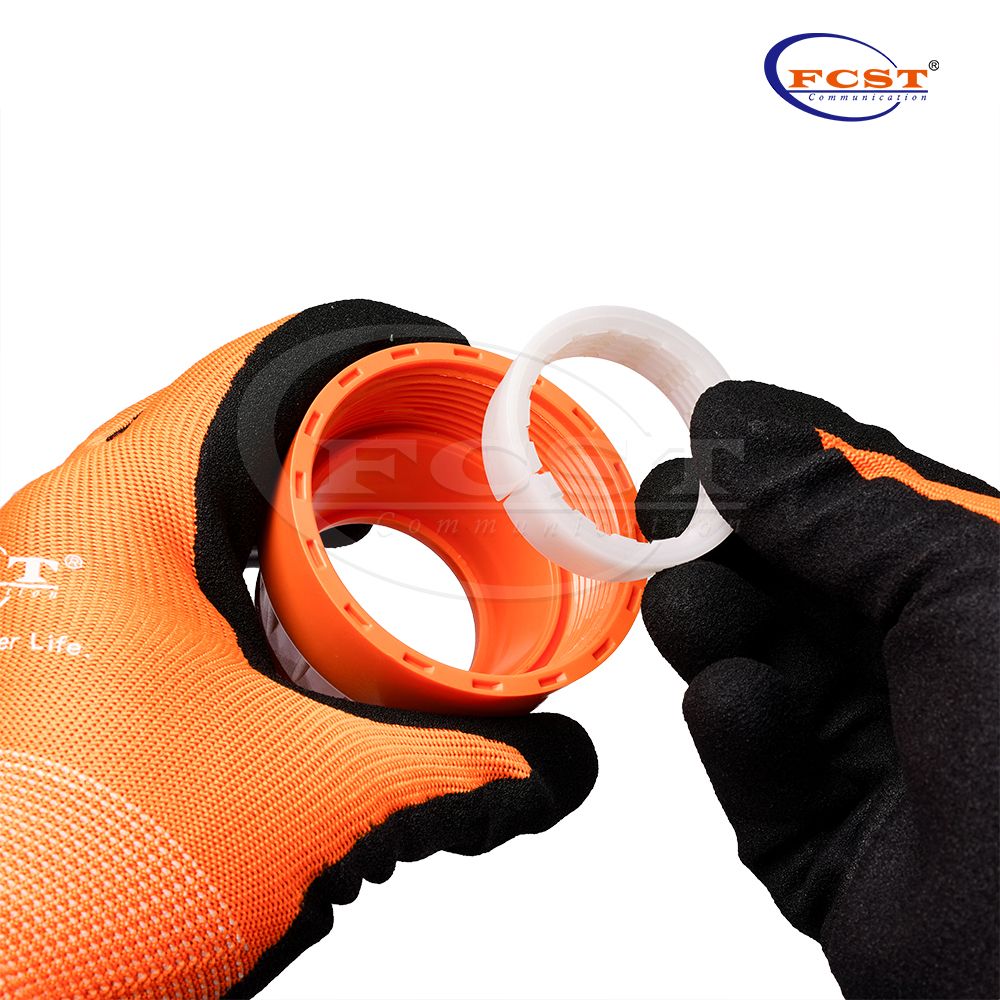

El anillo de bloqueo automático asegura la conexión del conducto y al mismo tiempo permite volver a ingresar al acoplador cuando se requiere acceso.

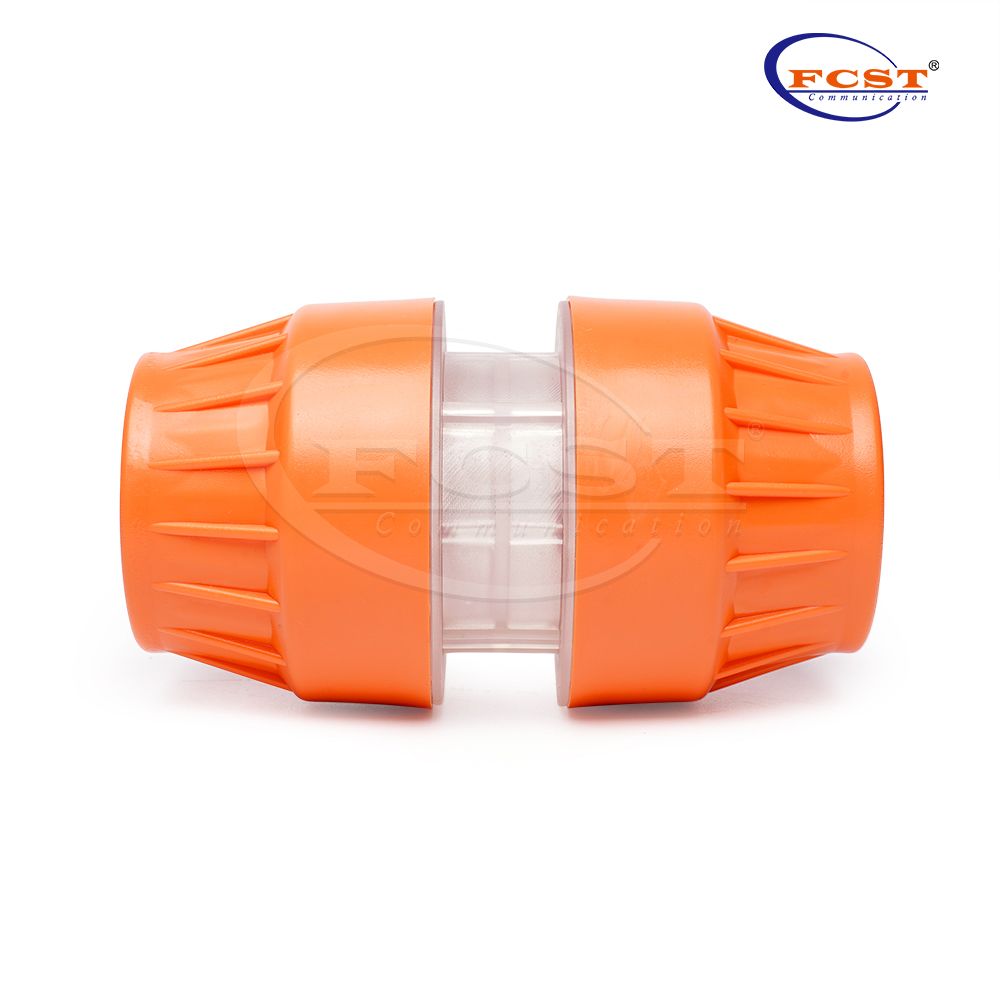

La sección media transparente permite a los instaladores ver la posición del conducto durante el montaje, lo que reduce las conjeturas durante la instalación.

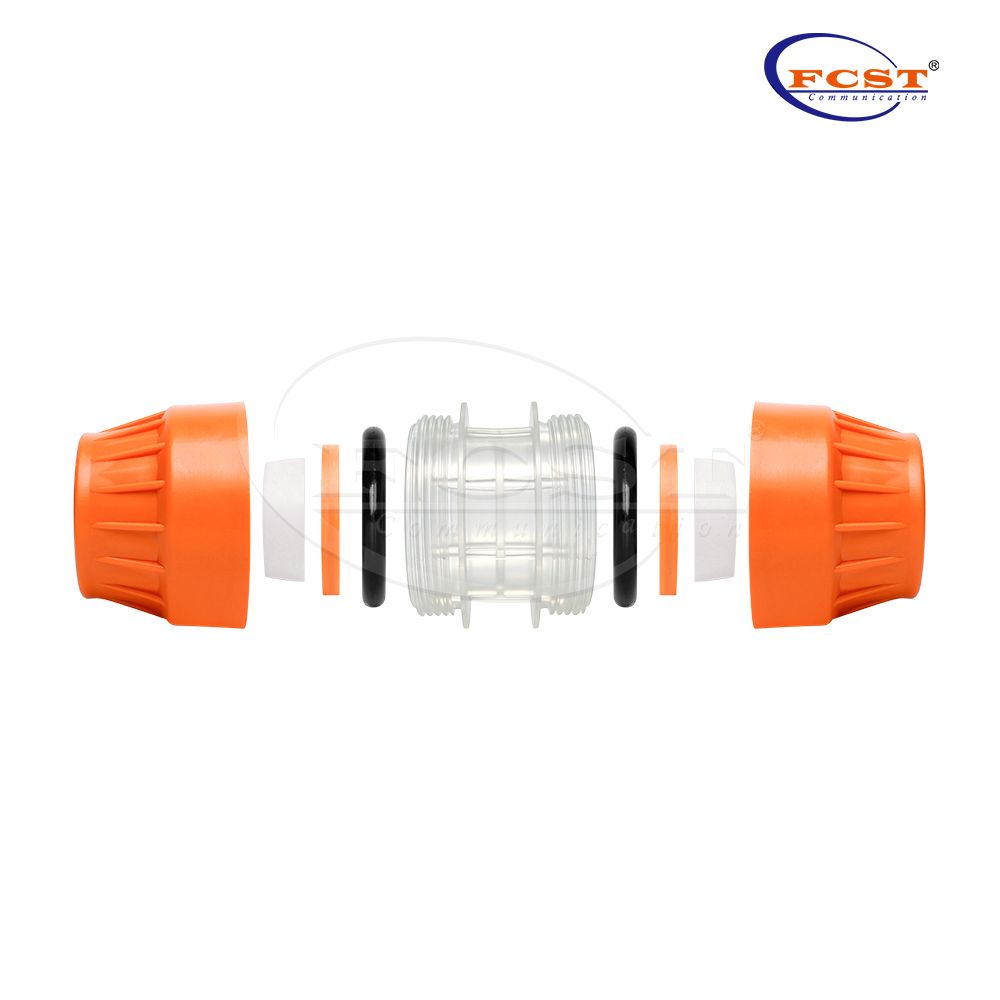

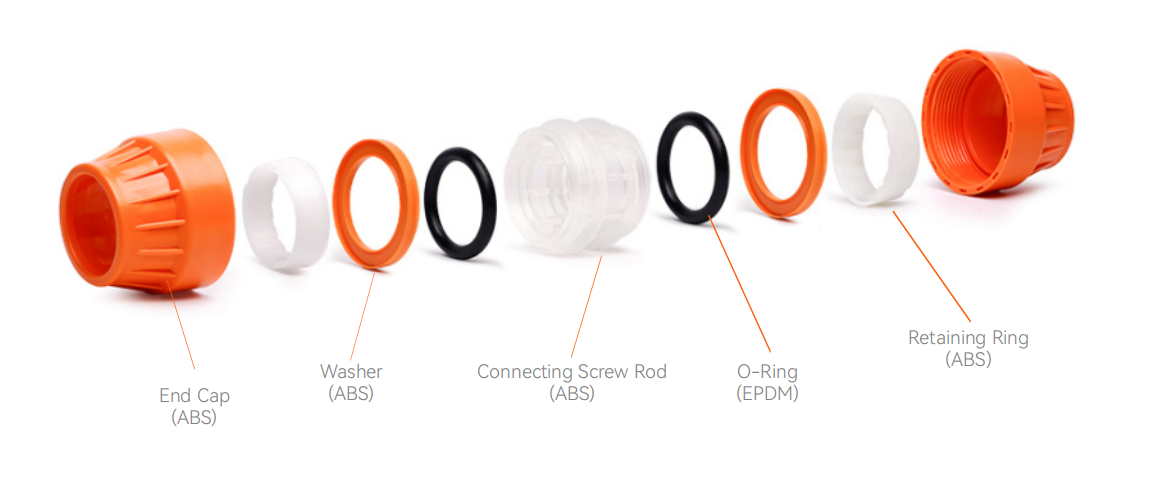

El acoplador utiliza un cuerpo de ABS y componentes con una junta tórica de EPDM. Su construcción no metálica proporciona resistencia a la corrosión y propiedades dieléctricas para aplicaciones enterradas o revestidas.
Construcción | Descripción |
Material | Cuerpo:ABS | Sellado:EPDM |
Estándar de referencia | JT/T496-2018、UL 514B / CSA C22.2 No. 18.3、NEMA TC 7、ASTM F2160 |
Máx. Presión | 250 PSI |
Información de pedido

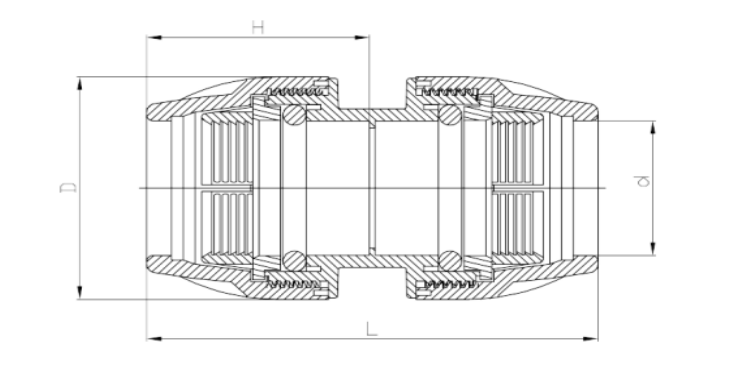

Modelo | diámetro (mm) | Rango de trabajo OD (pulg.) | diámetro exterior nominal | Diámetro exterior del conducto | Altura (pulg.) | Peso (g) |
FCST-2ERS33.4(1.00") | 94,40 mm (3,72 ") | 1,305"~1,325" | 33,45 mm (1,00 ") | 33,45 mm (1,00 ") | 3,6"(91,4 mm) | - |
FCST-2ERS42.2(1,25") | 127,0 mm (5,00 ") | 1.650"~1.670" | 42,20 mm (1,25 ") | 42,20 mm (1,25 ") | 5,0"(127,0 mm) | 184,0±0,1 |
FCST-ERS48.3(1,50") | 139,7 mm (5,50 ") | 1.890"~1.910" | 48,30 mm (1,50 ") | 48,30 mm (1,50 ") | 5,5"(139,7 mm) | - |
FCST-ERS60.3(2.00") | 177,8 mm (7,00 ") | 2,365"~2,385" | 60,30 mm (2,00 ") | 60,30 mm (2,00 ") | 7,0"(177,8 mm) | - |
La serie FCST-2ERS está disponible para tamaños de conducto nominales de 1,00", 1,25", 1,50" y 2,00". Cada tamaño tiene un rango de trabajo OD específico.
Sí, cuando las series de tuberías tienen el mismo diámetro exterior nominal y su diámetro exterior real se encuentra dentro del rango de trabajo especificado del acoplador.
Por ejemplo, los datos de HDPE de 1" referenciados muestran DEG 11, DEG 13,5, Schedule 40 y Schedule 80 con una DO nominal de 1,315". El acoplador FCST-2ERS de 1" correspondiente tiene un rango de trabajo de diámetro exterior de 1,305"–1,325".
Sí. El producto está especificado para aplicaciones de tracción y chorro de cables.
No. El diseño de ajuste a presión permite insertar el conducto directamente en el acoplador sin herramientas especiales.
Una junta tórica de EPDM prelubricada proporciona un sellado hermético y hermético. El producto pasó una prueba de estanqueidad al aire a 250 PSI.
La hoja de especificaciones describe la construcción no metálica como adecuada para aplicaciones enterradas o revestidas, con resistencia a la corrosión y propiedades dieléctricas.
