FCST-TH-SMC15
FCST
FCST-TH-SMC15

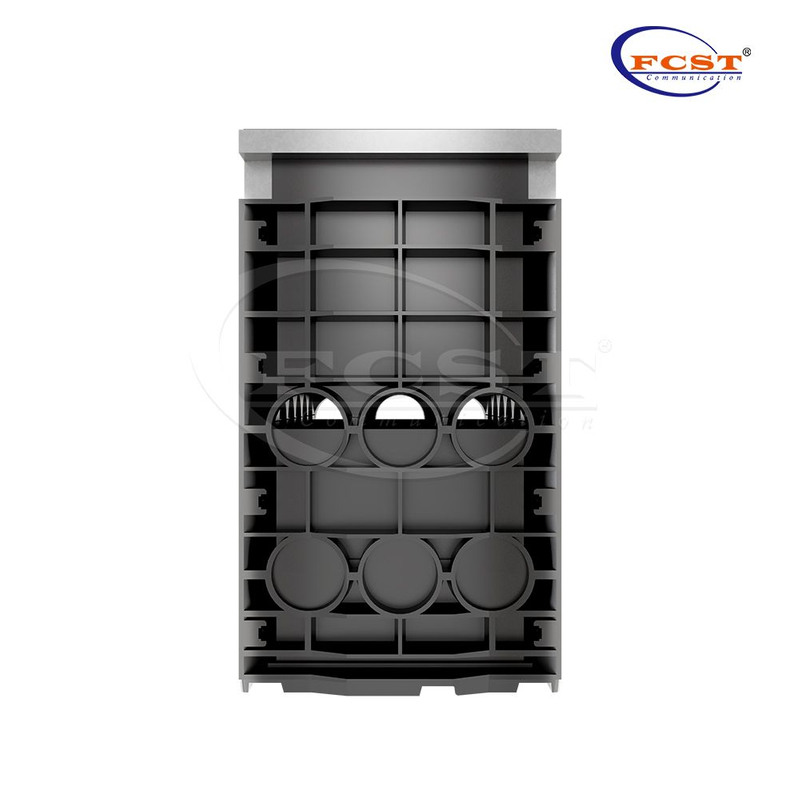

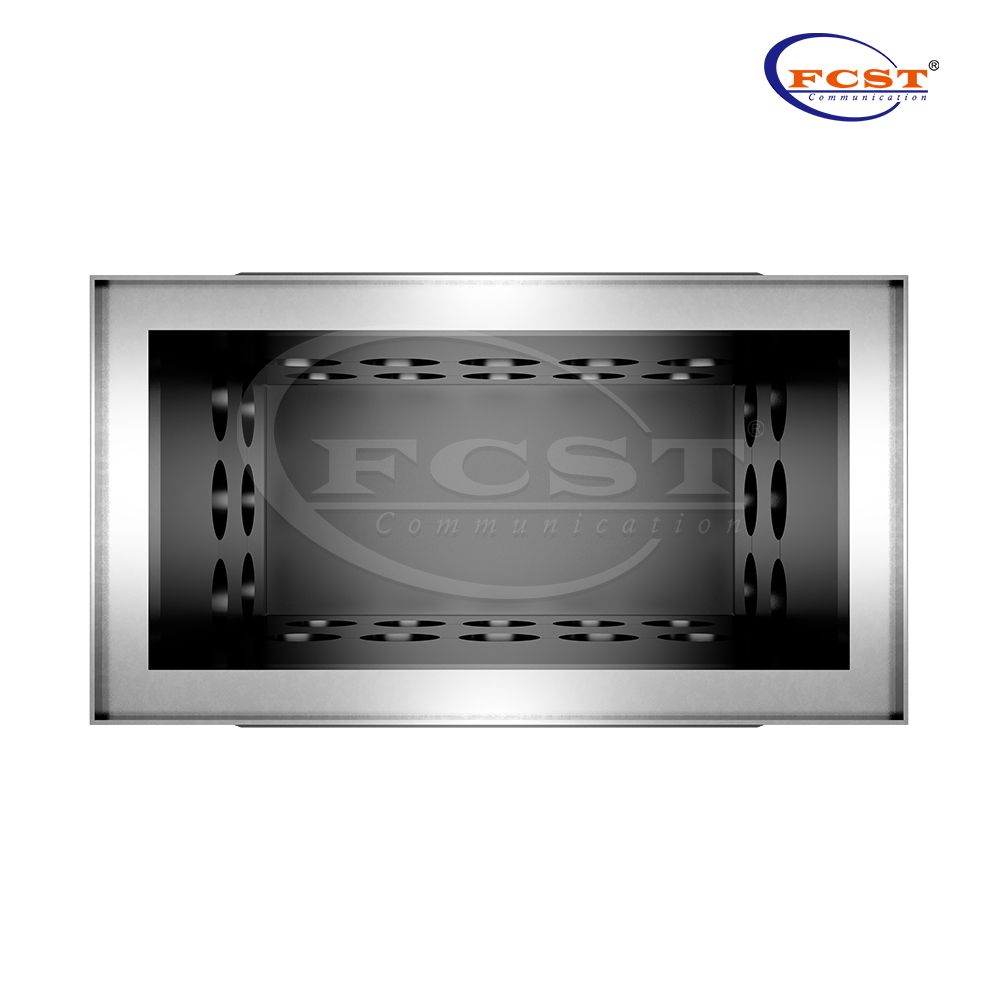

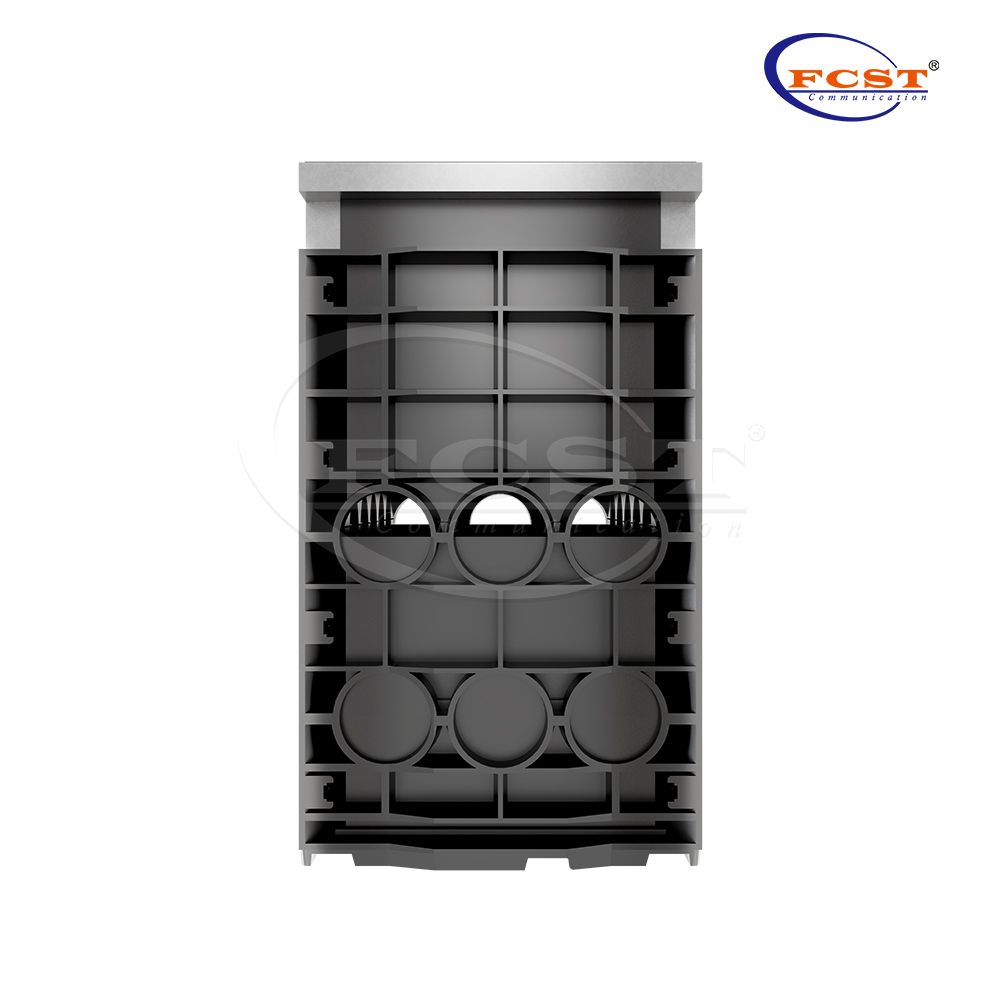

El FCST-TH-SMC15 es una cámara de registro de telecomunicaciones compuesta modular diseñada para aplicaciones de acceso a conductos y cables subterráneos.
Fabricada con materiales compuestos SMC/BMC , la cámara proporciona una alternativa liviana a las cámaras tradicionales construidas con ladrillos. Su diseño seccional modular permite a los contratistas ajustar la profundidad de la cámara en el sitio apilando secciones de acuerdo con la profundidad de enterramiento requerida.
La cámara está diseñada para aplicaciones de carga EN124 D400 y se puede utilizar en infraestructuras subterráneas de telecomunicaciones, municipales, eléctricas, viales, de agua y de drenaje.
Con componentes livianos, puntos de entrada de conductos preformados y un método de construcción modular, el FCST-TH-SMC15 ayuda a simplificar la instalación y reducir los requisitos de mano de obra en el sitio.
El FCST-TH-SMC15 está diseñado con un grado de carga de tapa de registro EN124 D400 , lo que lo hace adecuado para aplicaciones de infraestructura subterránea de servicio pesado.

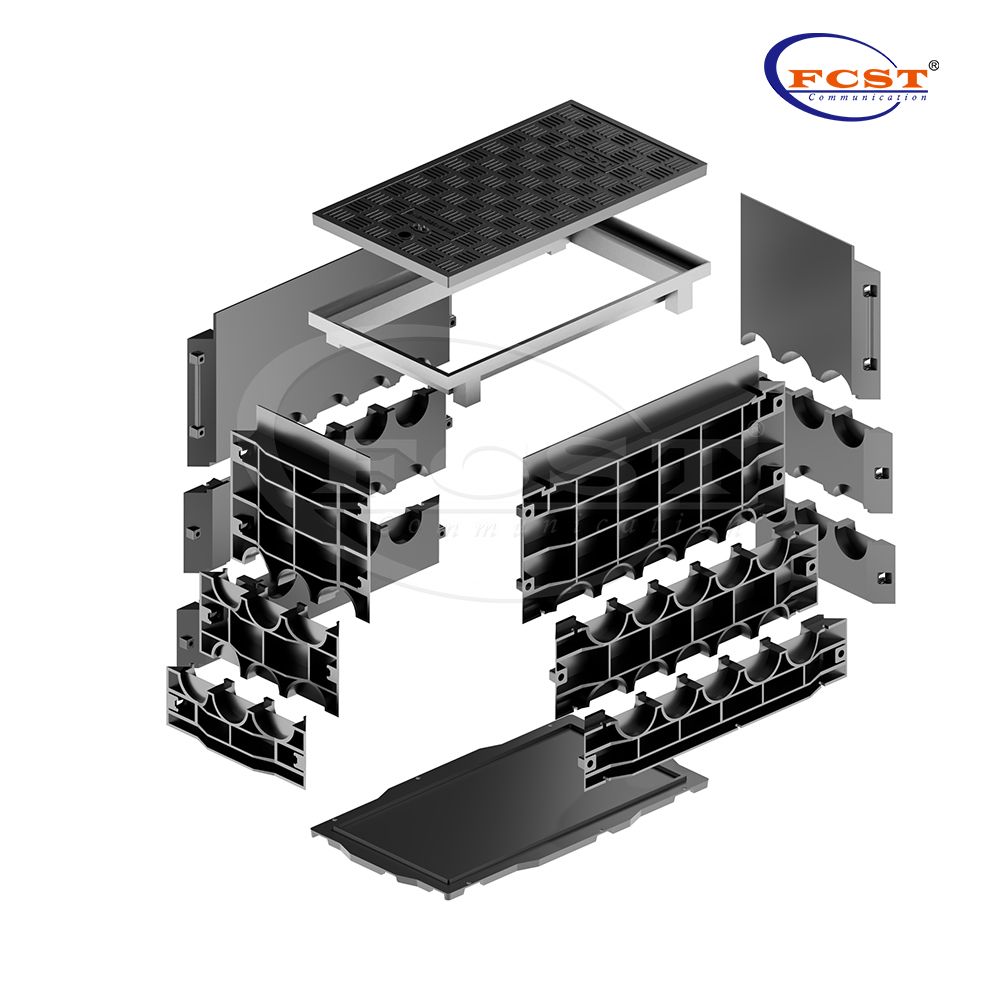

Las secciones de la cámara se pueden apilar para lograr la profundidad de instalación requerida . Esto permite a los contratistas adaptar la configuración de la cámara a diferentes profundidades de enterramiento sin modificar la estructura de la cámara principal.
La cámara utiliza materiales compuestos SMC/BMC . Los componentes individuales son lo suficientemente livianos como para manipularlos y ensamblarlos manualmente en el sitio, lo que ayuda a reducir la necesidad de equipos de elevación pesados.

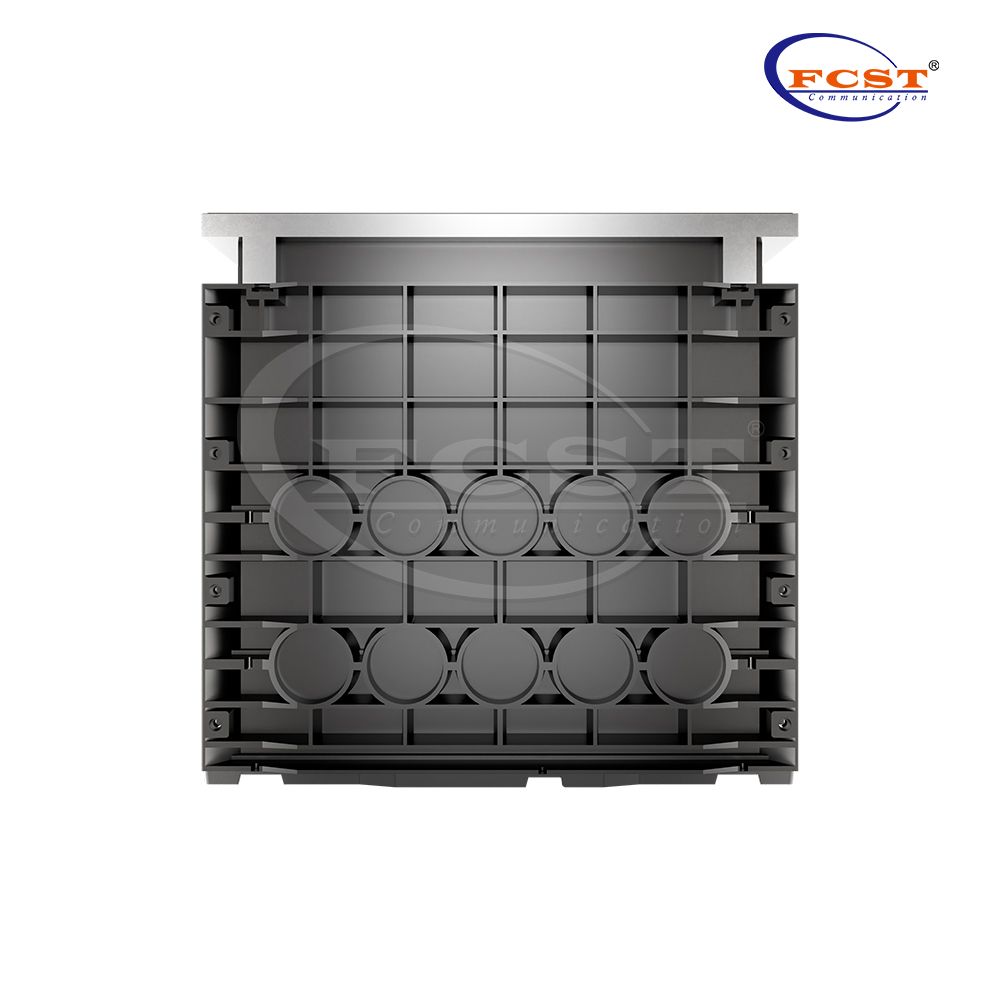

Los cuatro lados cuentan con aberturas reservadas de hasta 110 mm . Las aberturas se pueden ajustar durante la instalación de acuerdo con el tamaño real de las tuberías de HDPE, tuberías de silicona o microductos.
La estructura modular prefabricada evita la necesidad de la construcción tradicional con ladrillos y trabajos de hormigón en obra. Según la información de instalación del FCST, la cámara completa se puede instalar desde la excavación hasta la reinstalación en menos de una hora , dependiendo de las condiciones del sitio.

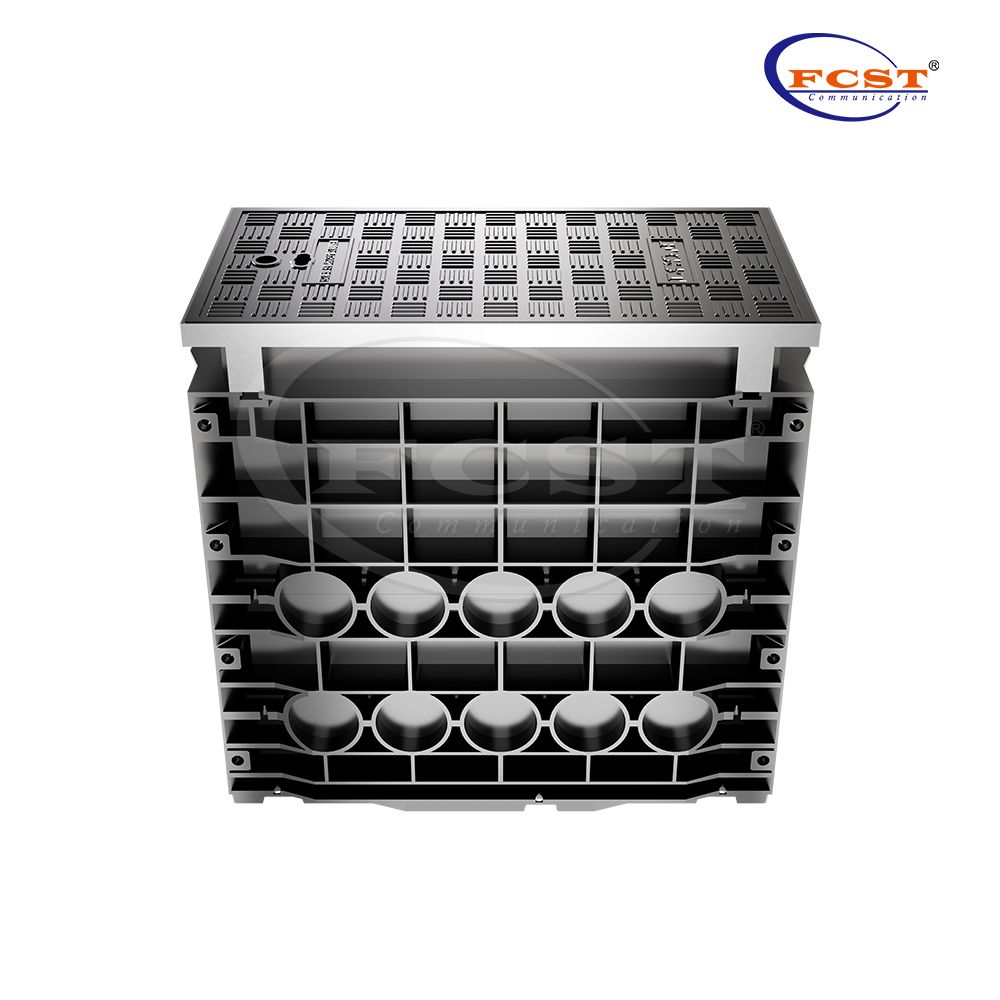

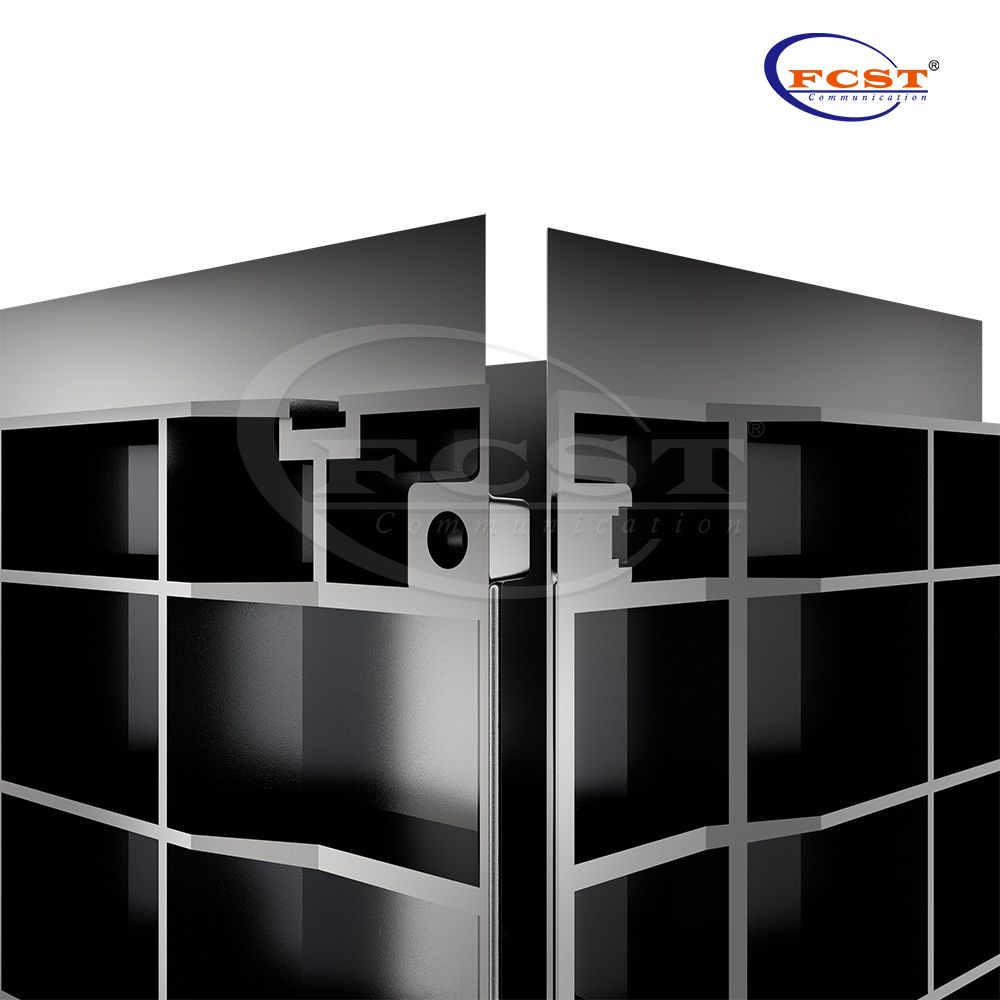

Alrededor del exterior de la cámara están dispuestos refuerzos transversales y verticales. Cuando se combina con el suelo circundante adecuadamente compactado, la estructura externa ayuda a mantener la cámara estable durante la instalación y después del relleno.
El FCST-TH-SMC15 tiene una vida útil diseñada de hasta 30 años para aplicaciones de infraestructura subterránea.
Construcción | Descripción |
Estándar ejecutivo | EN124 |
Material | SMC/BMC |
Grado de carga de cobertura | D400 |
Longitud | 792 mm | 31,18 pulgadas |
Ancho | 390 mm | 15,35 pulgadas |
Profundidad | 835 mm | 32,87 pulgadas |
Peso | SMC: 120 kg Hierro dúctil: 122 kg |
Grado de retardante de llama | V0 |
Logotipo de requisitos ambientales | Conoce a ROHS disponibles |
Temperatura de trabajo | -40°C~+65°C |
Temperatura de almacenamiento | -40°C~+70°C |
Vida útil | 30 años |

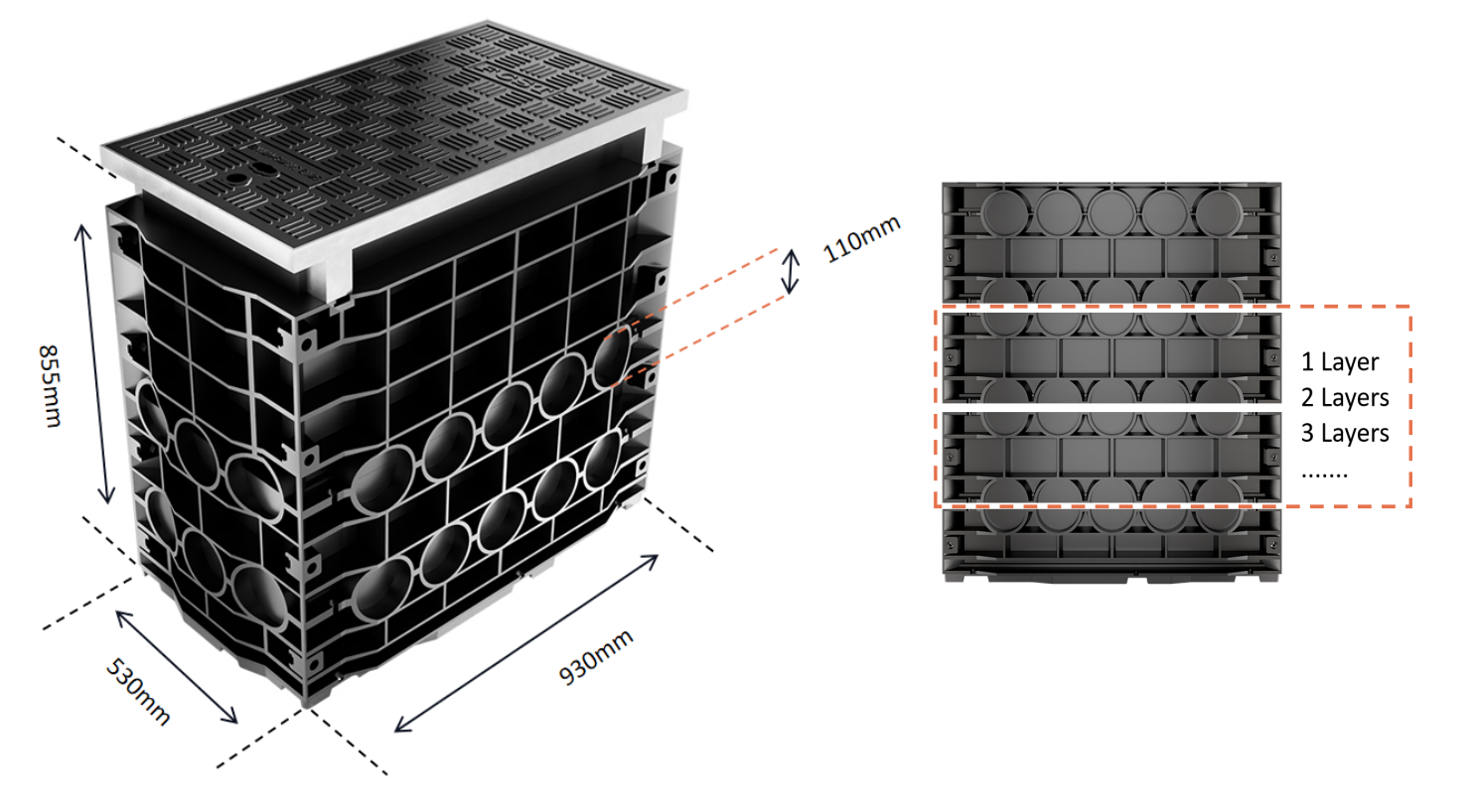

Tamaño externo (largo x ancho x profundidad) | Dimensiones internas (L*W*D) | Grado de carga de cobertura |
930x530x855mm (36,61"x20,87"x33,66") | 792*390*835mm (31,18"x15,35"x32,87") | D400 |
Adecuado para accesos subterráneos en:
Redes FTTH
Redes de microductos
Rutas de cables de fibra óptica.
Ubicaciones de empalmes y juntas de fibra.
Puntos de instalación FOSC
La cámara se puede utilizar para infraestructura subterránea asociada a:
Administración de carreteras
Cableado relacionado con el tráfico
Redes municipales
Infraestructura de drenaje
Infraestructura hídrica
Adecuado para aplicaciones de acceso subterráneo y tendido de cables en:
Infraestructura de energía eléctrica
Redes de cables subterráneos
Sistemas de conductos de servicios públicos
Infraestructura industrial
En comparación con la construcción tradicional de cámaras construidas con ladrillos, el FCST-TH-SMC15 utiliza una estructura modular prefabricada..
Esto significa que los contratistas pueden:
Manejar → Apilar → Conectar → Rellenar → Restablecer
sin necesidad de construir la cámara sección por sección con métodos tradicionales de albañilería.
Los componentes ligeros también facilitan el manejo manual y el montaje in situ.
La construcción prefabricada puede reducir los costos de instalación en el sitio hasta en un 80 % , mientras que la instalación completa de la cámara se puede completar en menos de una hora en condiciones adecuadas del sitio.
El FCST-TH-SMC15 es una cámara de registro de telecomunicaciones compuesta modular para acceso a cables y conductos subterráneos. Se puede utilizar para redes de fibra óptica, sistemas de microductos, infraestructura municipal, servicios públicos de energía, infraestructura vial, agua y aplicaciones de drenaje.
La cámara está diseñada con un grado de carga de cubierta EN124 D400 . El método de instalación apropiado y la estructura civil circundante deben determinarse de acuerdo con el diseño del proyecto y las condiciones del sitio.
Sí. Las secciones modulares se pueden apilar según la profundidad de enterramiento requerida, lo que permite a los contratistas ajustar la configuración de la cámara durante la instalación.
La cámara tiene aberturas reservadas en los cuatro lados, con aberturas disponibles de hasta 110 mm . Las aberturas se pueden ajustar in situ según el tamaño real de las tuberías de HDPE, tuberías de silicona o microductos.

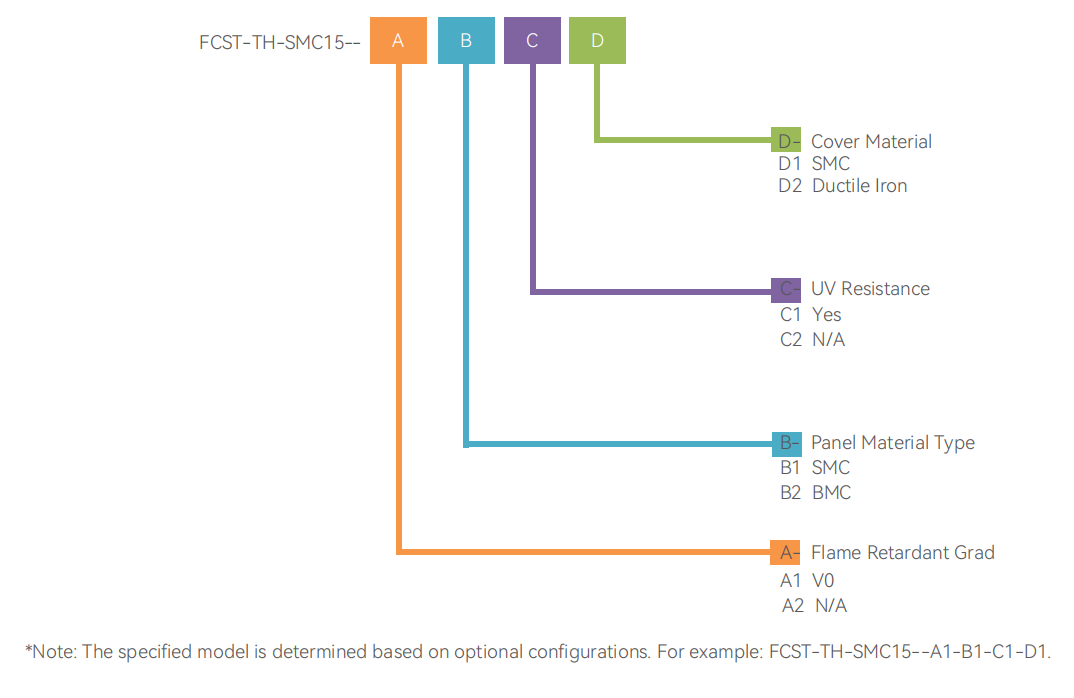

Los paneles de la cámara están disponibles en configuraciones La tapa está disponible en SMC o BMC . SMC o fundición dúctil , según la configuración seleccionada.
Sí. opcionales para asegurar los cierres de empalme de fibra óptica dentro de la cámara. Hay disponibles marcos de montaje FOSC
Sí. El bastidor de cables cruzados FCST opcional se puede instalar dentro de la cámara para gestionar la holgura del cable de fibra.
El rango de temperatura de trabajo especificado es de -40 °C a +65 °C , con un rango de temperatura de almacenamiento de -40 °C a +70 °C.
El FCST-TH-SMC15 tiene una vida útil diseñada de hasta 30 años.
La cámara de registro de telecomunicaciones compuesta modular FCST-TH-SMC15 combina una construcción SMC/BMC liviana con un diseño apilable para una instalación subterránea flexible.
Con grado de carga EN124 D400, aberturas de entrada de conductos de hasta 110 mm, capacidad de manipulación manual, accesorios opcionales de gestión de fibra y una vida útil diseñada de 30 años , proporciona una solución práctica para infraestructuras de servicios públicos y telecomunicaciones subterráneas.
¿Necesita una configuración para su proyecto?
Comuníquese con FCST para conocer la configuración de la cámara, el tipo de cubierta, los accesorios y la cantidad según sus requisitos de instalación.
