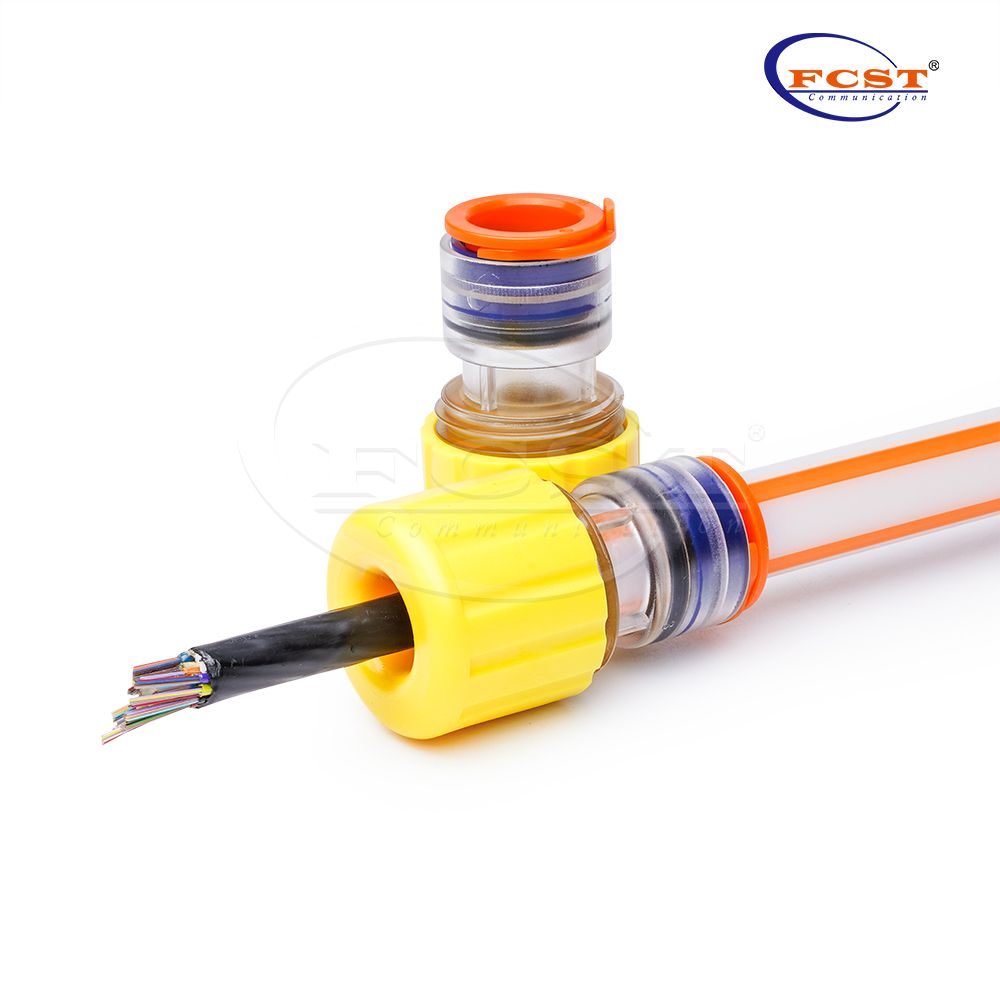

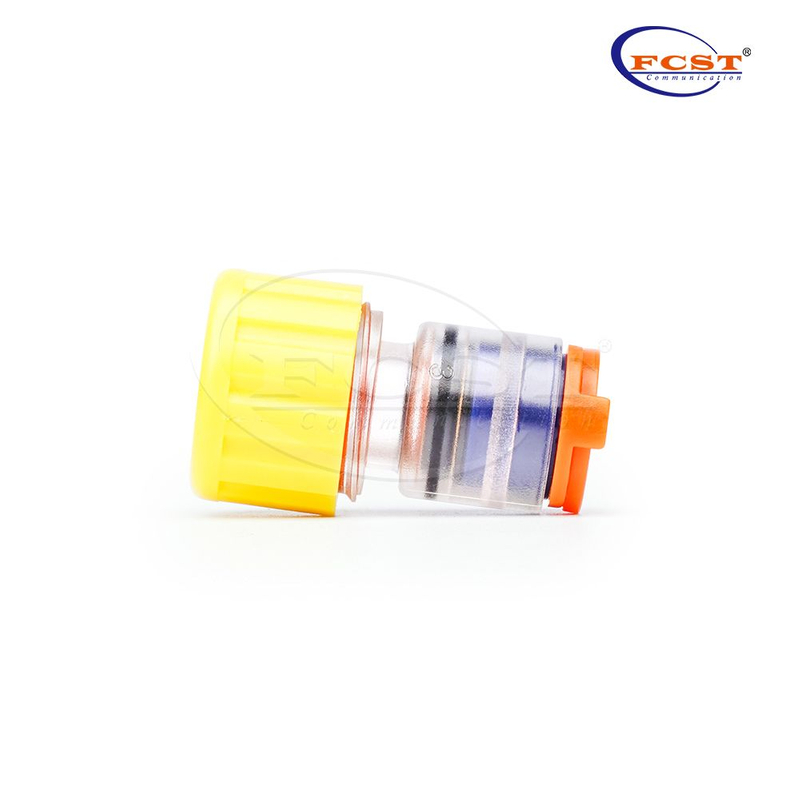

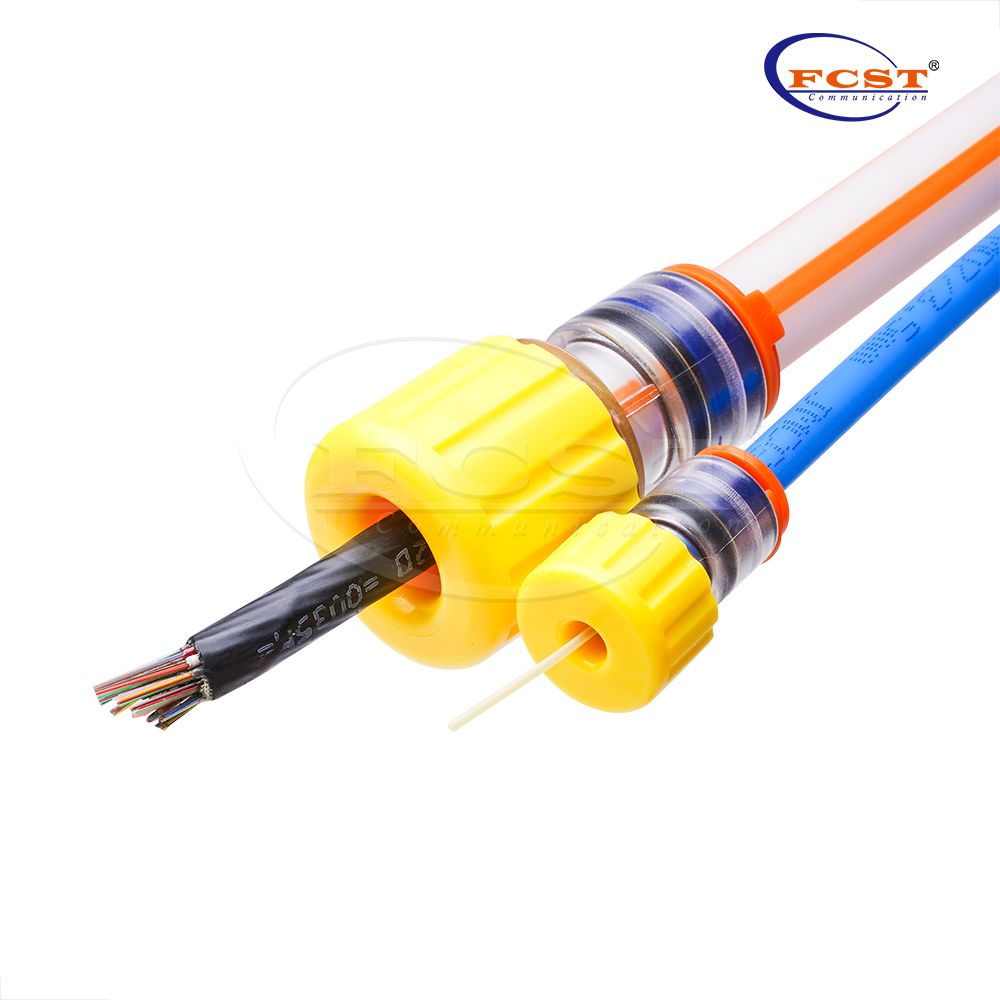

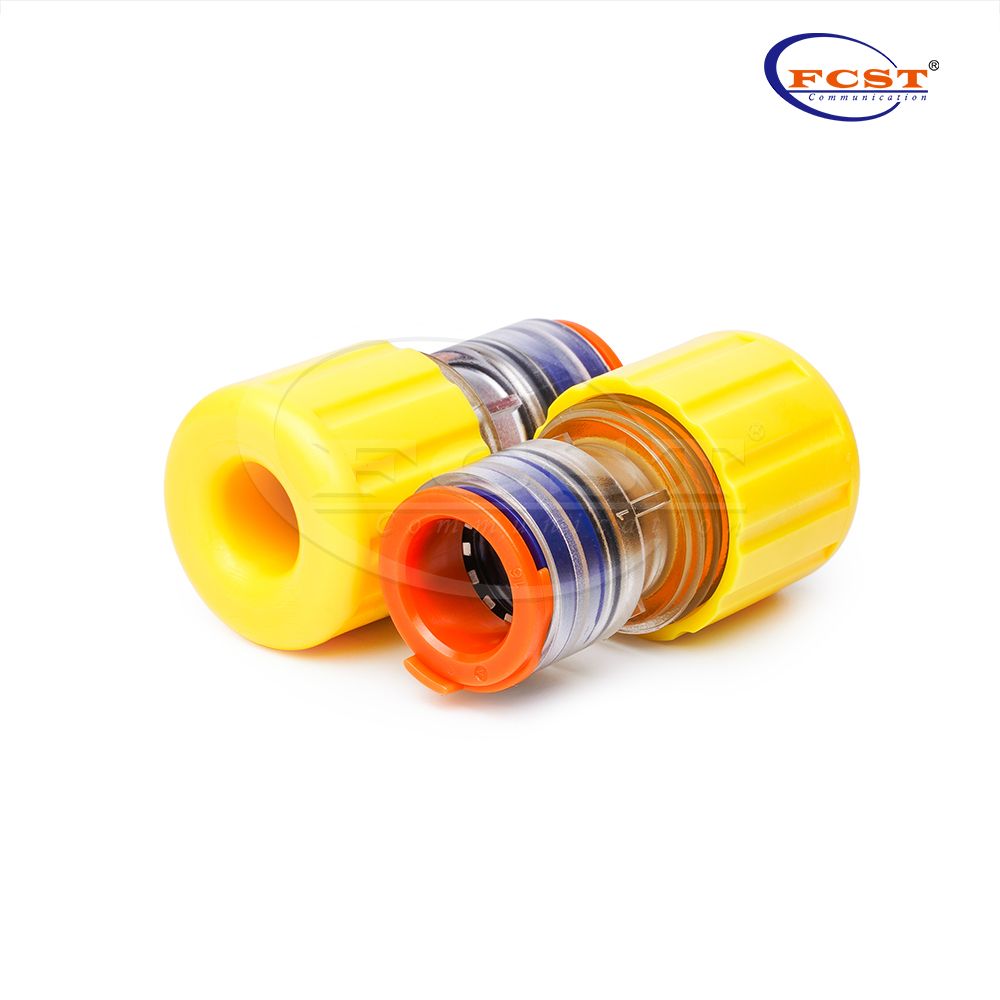

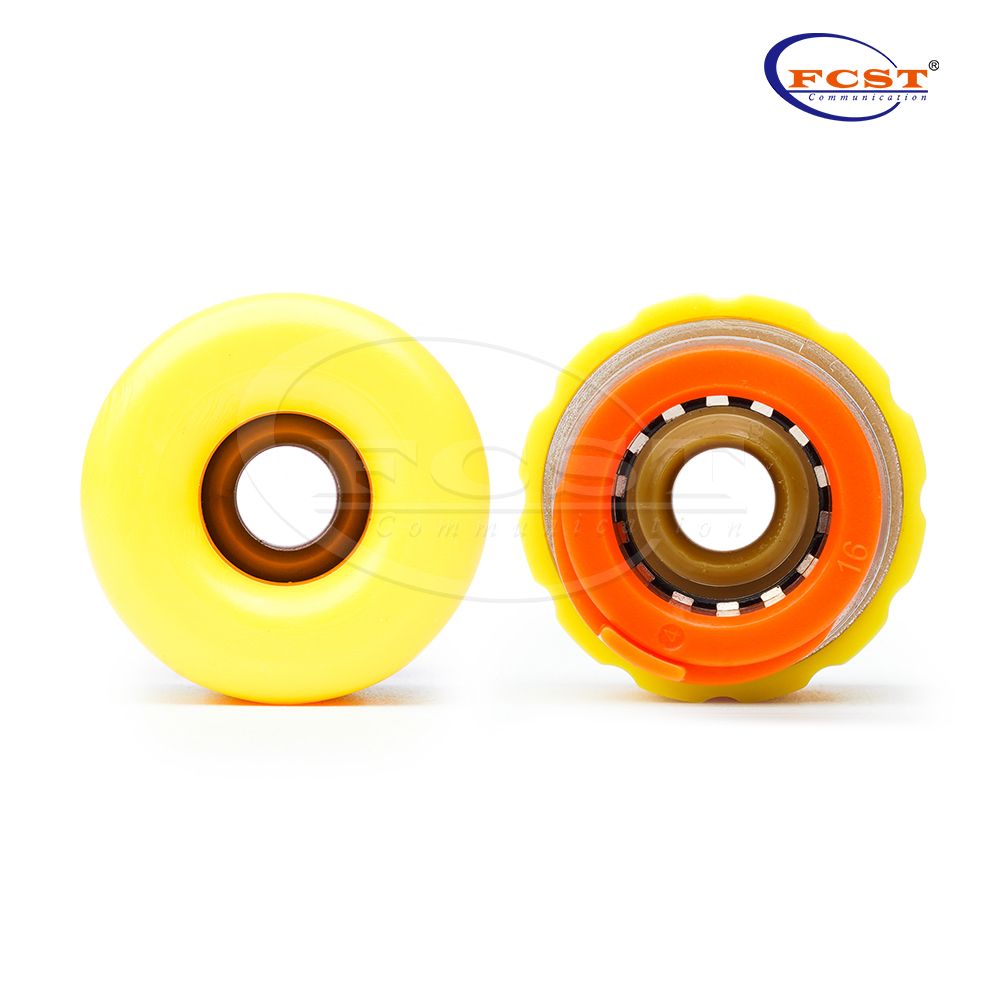

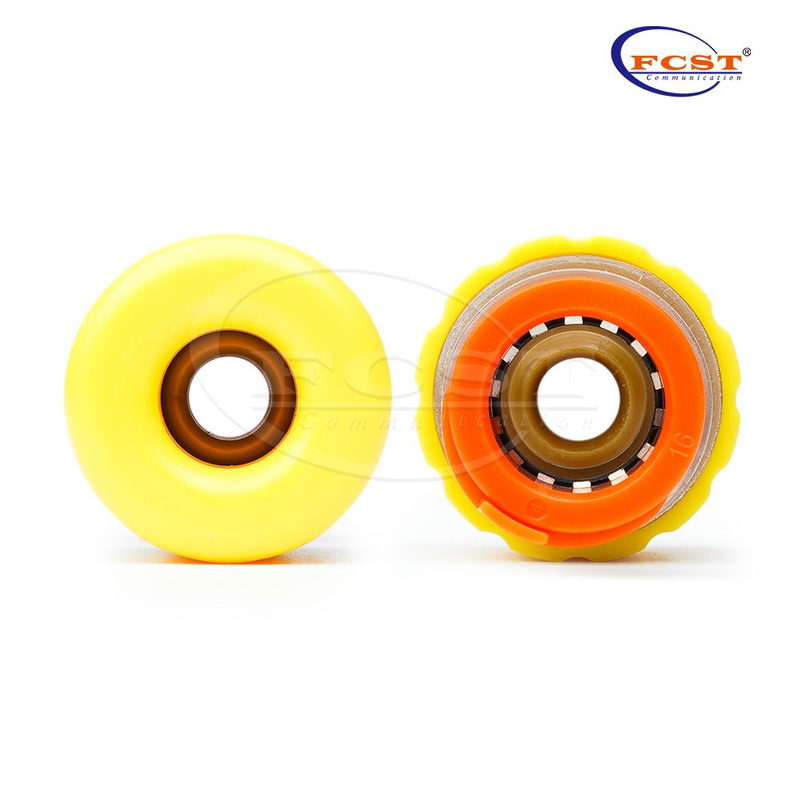

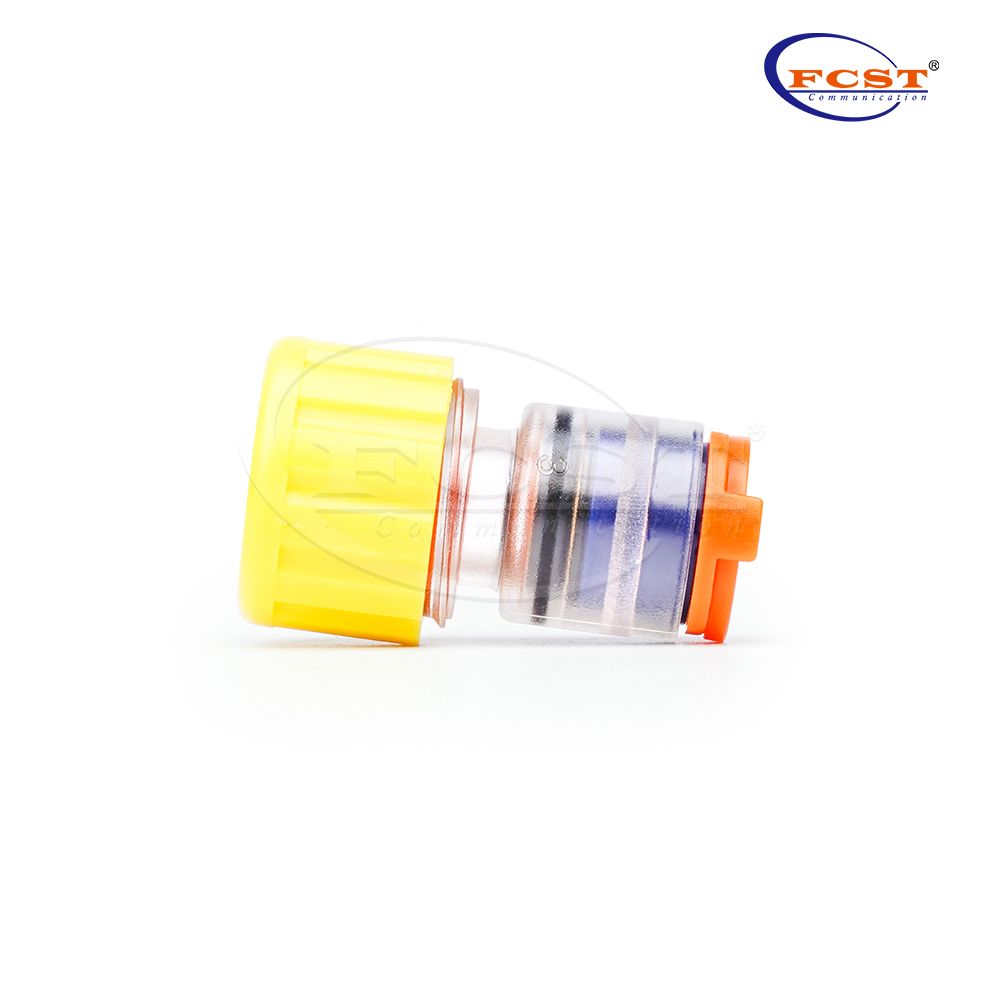

Las tapas de extremo de microductos para bloques de agua y gas FCST-GASE están diseñadas para proporcionar un sellado confiable para sistemas de microductos de HDPE utilizados en implementaciones modernas de FTTx. Adecuados tanto para conductos vacíos como para microductos que transportan cables de fibra, previenen eficazmente la entrada de agua, gas, polvo y otros contaminantes en puntos críticos de terminación de la red.
Las ubicaciones de instalación comunes incluyen gabinetes de distribución de fibra, cierres de empalmes, ODF, orificios de registro y puntos de terminación del cliente. Su cuerpo transparente permite a los instaladores confirmar visualmente la posición del cable sin desmontarlo, mientras que el diseño de ajuste a presión permite una instalación rápida sin herramientas especiales.
Sellado confiable de agua y gas
Diseñado para proporcionar un sellado hermético a gas y agua hasta 0,5 bar, lo que ayuda a mantener la integridad de la red en entornos exteriores exigentes.
Construidos para redes de alta presión
Diseñados para una presión de trabajo de 20 bar con una presión de rotura de 25 bar, lo que los hace adecuados para instalaciones de fibra soplada por aire y sistemas de microductos de alta presión.
Listo para implementación subterránea

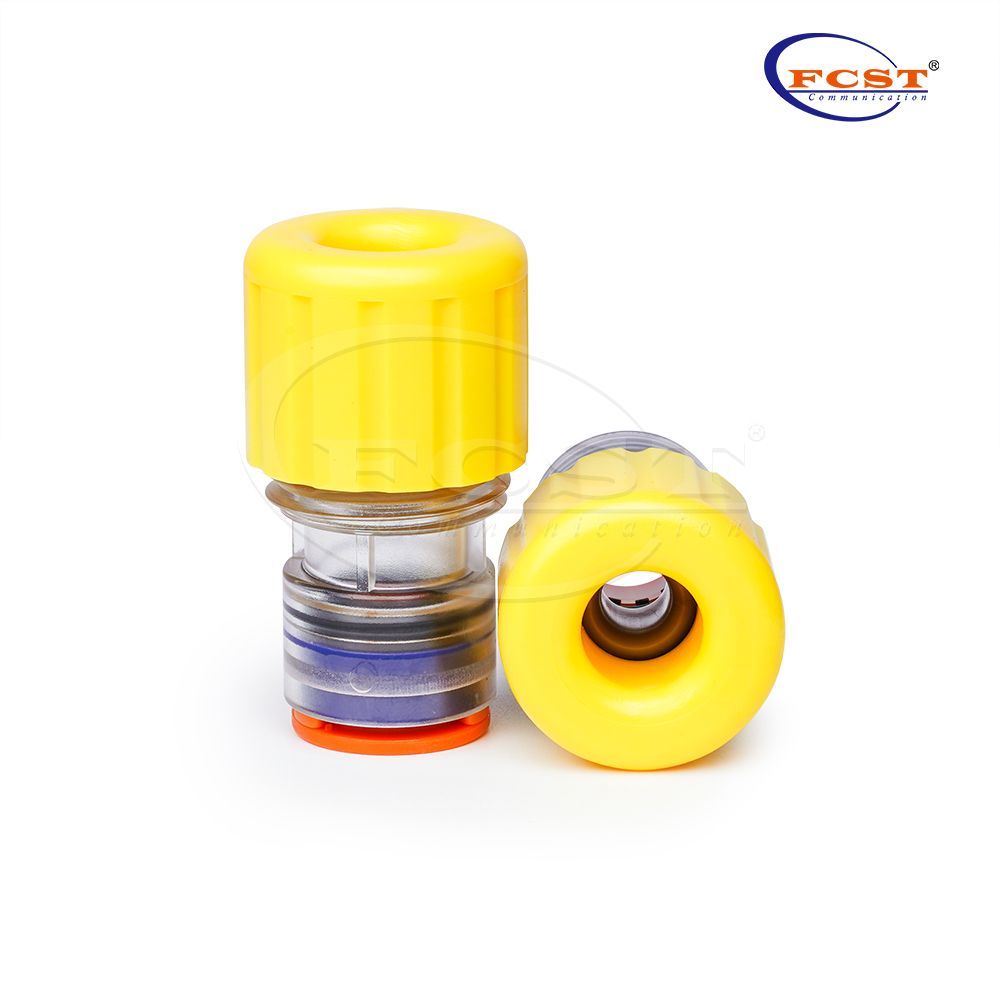

Construido para aplicaciones tanto enterradas directamente (DB) como sobre el suelo, brindando rendimiento a largo plazo en diferentes condiciones ambientales.
Instalación sin herramientas
El mecanismo de bloqueo a presión permite una instalación y extracción rápidas al tiempo que garantiza una retención segura del cable.
Larga vida útil
Fabricado con plásticos de ingeniería resistentes a los rayos UV con componentes resistentes a la corrosión para una vida útil esperada de 25 años en condiciones normales de funcionamiento.

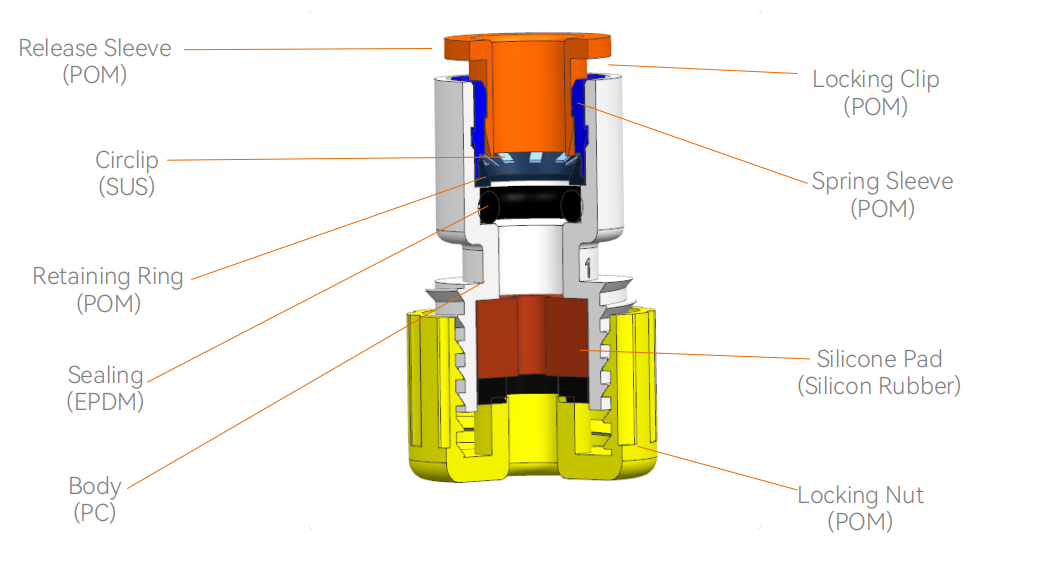

Cuerpo transparente: Policarbonato (PC) para excelente resistencia al impacto e inspección visual.
Componentes de sellado: EPDM de alta calidad y caucho de silicona para garantizar un sellado estable en un amplio rango de temperaturas.
Piezas mecánicas: manguito de liberación de POM moldeado con precisión, tuerca de bloqueo y clip de bloqueo, combinados con un anillo de seguridad de acero inoxidable para un rendimiento mecánico confiable.
Cada tapa final FCST-GSAE está diseñada y probada para cumplir con los exigentes requisitos de instalación de telecomunicaciones.
Construcción | Descripción |
Tubo a conector | HDPEMicroducto( DB | DI | TW ) |
Líquido | Aire con sistema de soplado |
Presión de trabajo | 20 barras |
Presión de estallido | 25 bar |
Vida estimada | 25 años |
Caza de focas | Hasta 0,5 bares |
Temperatura de instalación | -20°C a +50°C |
Temperatura de funcionamiento | -40°C a +70°C |
Temperatura de transporte y almacenamiento | -40°C a +70°C |
Fuerza de inserción | Tamaño≤12 mm,≤ 50 N | Tamaño ≥14 mm, ≤ 120 N |
Resistencia al impacto | 1,5J |
Según los estándares | CEI EN 50411-2-8,EN 50411-2-5,EN61300,EN61753-1,EN60068-2-10,EN60794-1-2:2003 |
Cada tapa final FCST-GSAE está diseñada y probada para cumplir con los exigentes requisitos de instalación de telecomunicaciones.Aplicaciones típicas
Las tapas finales FCST-GSAE se utilizan ampliamente en:
Redes de acceso FTTx
Armarios de distribución de fibra.
Marcos de distribución óptica (ODF)
Sistemas de microductos subterráneos.
Instalaciones de fibra soplada por aire
Registros y pozos de registro de telecomunicaciones
Puntos de acceso al cliente
Enrutamiento de fibra del centro de datos
Los productos FCST-GSAE se fabrican bajo un estricto control de calidad y se prueban según estándares de telecomunicaciones reconocidos internacionalmente, que incluyen:
Estándares |
EN 61300-2-26: Niebla salina |
EN 61300-2-33: Reingresos |
EN 61300-2-10: Resistencia al aplastamiento |
EN 61300-3-1: Apariencia visual |
EN 61300-2-4: Retención de microductos |
EN 61300-2-34: Resistencia química |
EN 50411-2-8: Anexo E: Fuerza de inserción |
EN 61386-22: Prueba del hilo incandescente a 750°C |
EN 60794- 1-2: 2003, Método E4: impacto |
EN 50411-2-8:Anexo D:Prueba de instalación |
EN 61300-2-22: Cambio de temperatura |
EN60794-1-2 Método E1. Resistencia a la tracción |
EN 61300-2-38: 2006, Método B: Pérdida de presión |
EN 50411-2-8: Anexo C: Resistencia a alta presión |
EN 61300-2-23: 1997, Método 2: Inmersión en agua |
EN 61386-24: Sistemas de conductos enterrados bajo tierra |
EN 61300-2-38:2006, Método A: Rendimiento del sellado |
La serie FCST-GSAE cubre los tamaños de microductos más comunes utilizados en todo el mundo.
Modelo | Diámetro(mm) | Un(mm) | Largo (mm) | Peso (gramos) | Rango de bloqueo de cables (mm) |
GSAE7 | 7 | 15,2±0,2 | 33,5±1,0 | 7,1±0,1 | 1,5 ~ 3 |
GSAE12 | 12 | 21.5 ± 0.2 | 50,0±1,0 | - | 6,0 ~ 8,0 |
GSAE12.7 | 12.7 | 21.5 ± 0.2 | 50,0±1,0 | - | 4,0~6,0/6,0~8,0/8,0~9,5 |
GSAE14 | 14 | 23,5±0,2 | 47,5±1,0 | - | 4,0~6,0/6,0~8,0/8,0~9,5/9,5~11,5 |
GSAE16 | 16 | 25,3±0,2 | 60,0±1,0 | 30,8±0,1 | 6,0~8,0/8,0~10,5 |
*Nota: Para otras tallas consultar con el departamento comercial.
