FCST-PUEM4
FCST
FCST-PUEM4

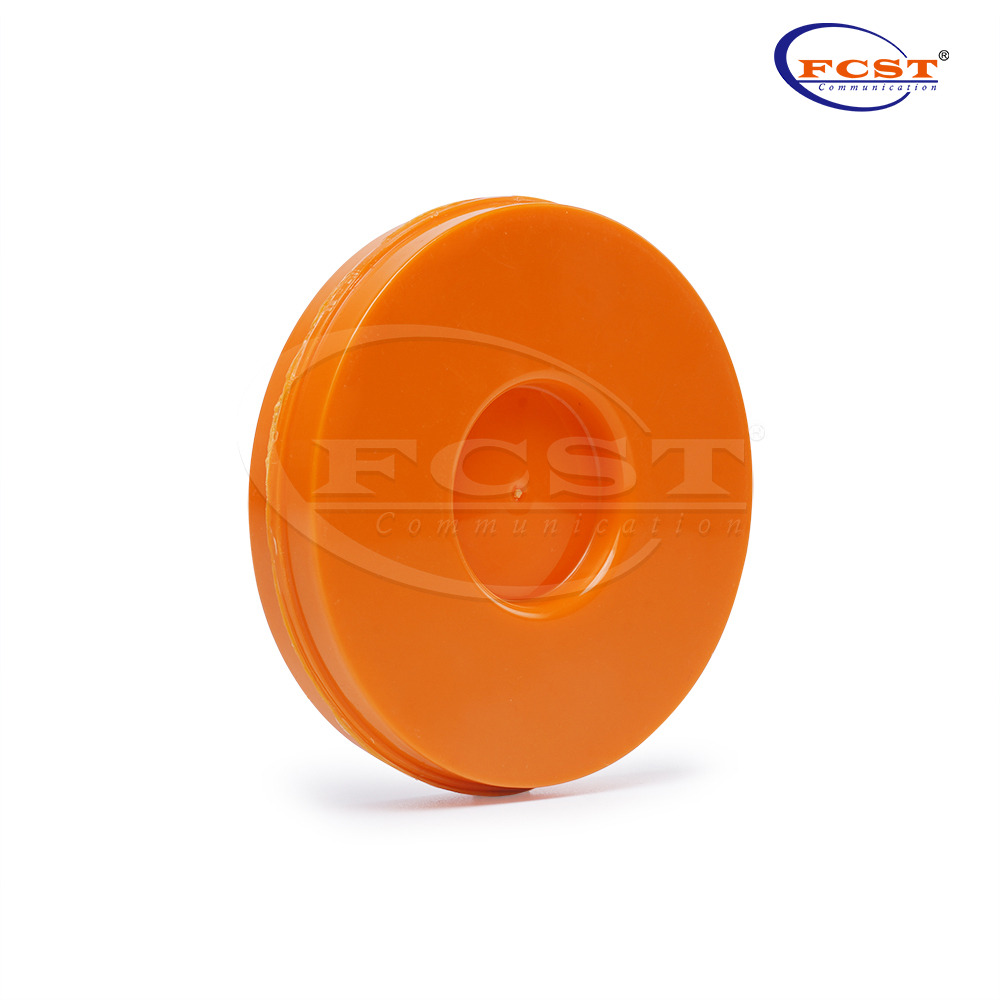

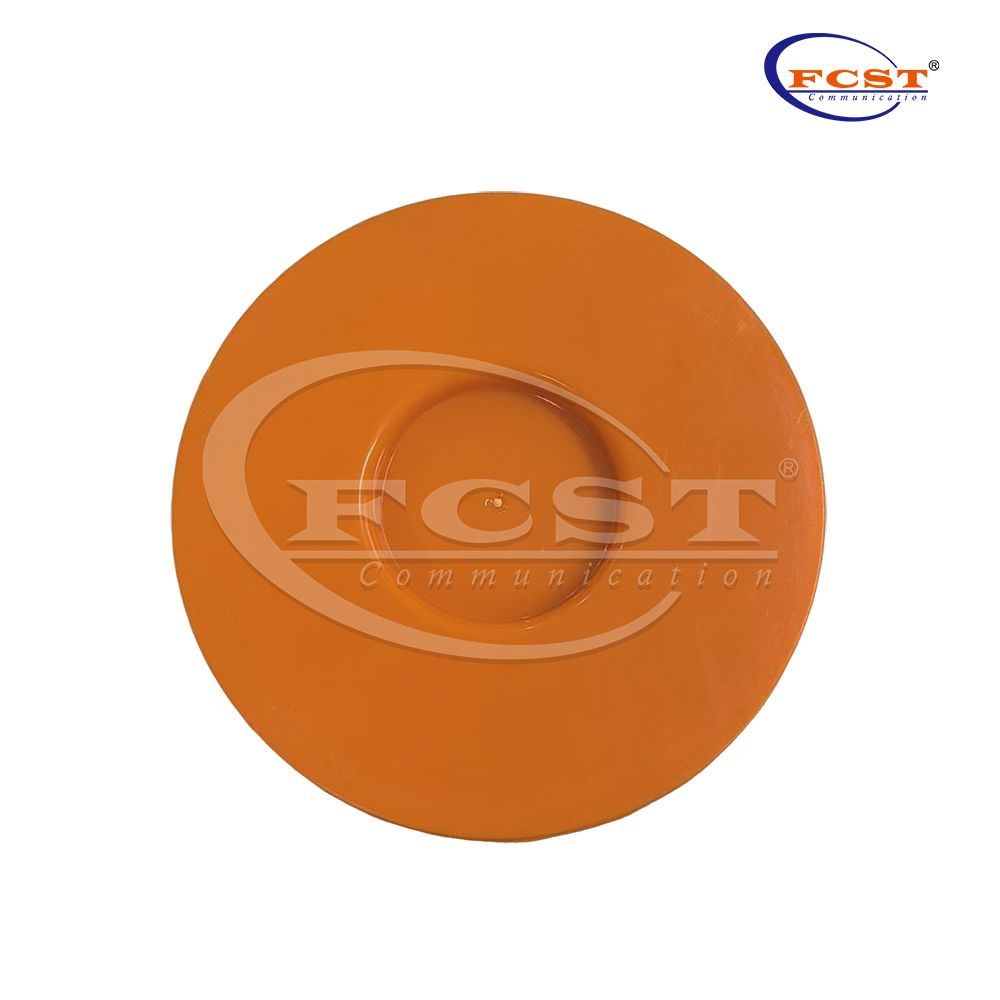

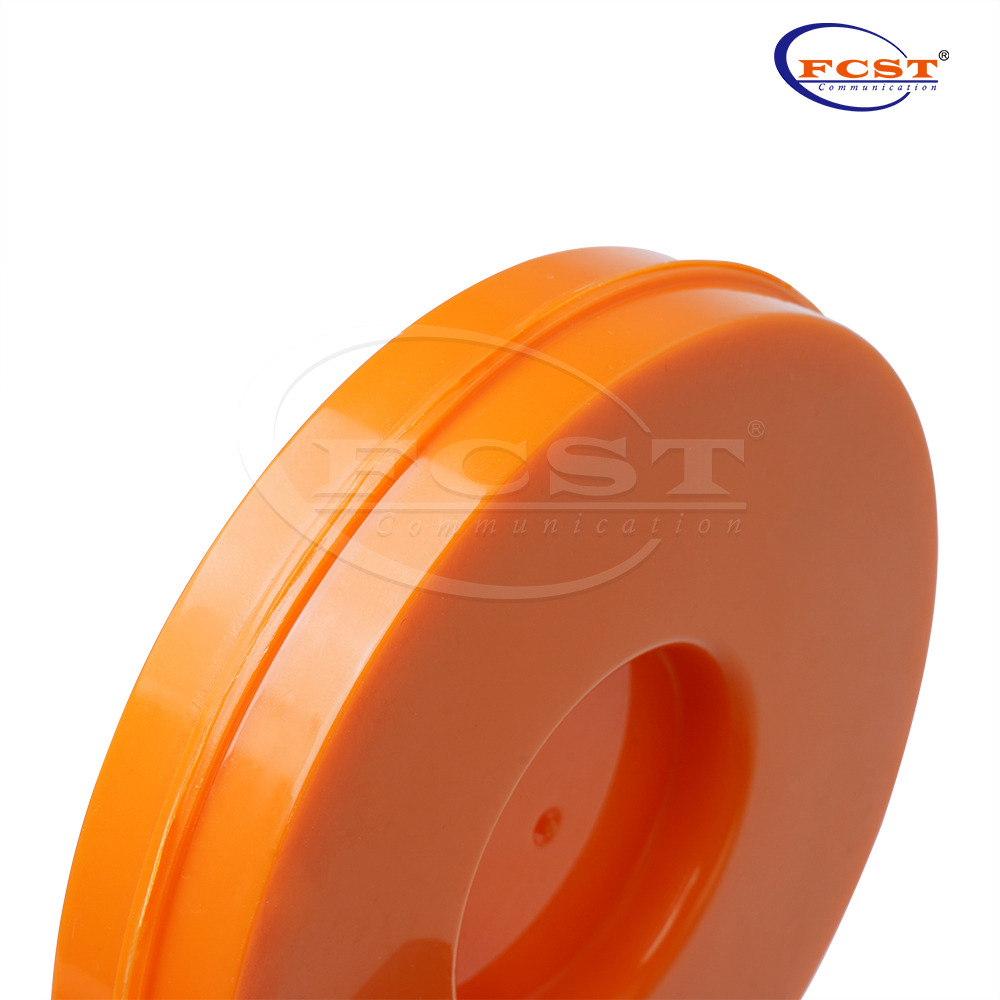

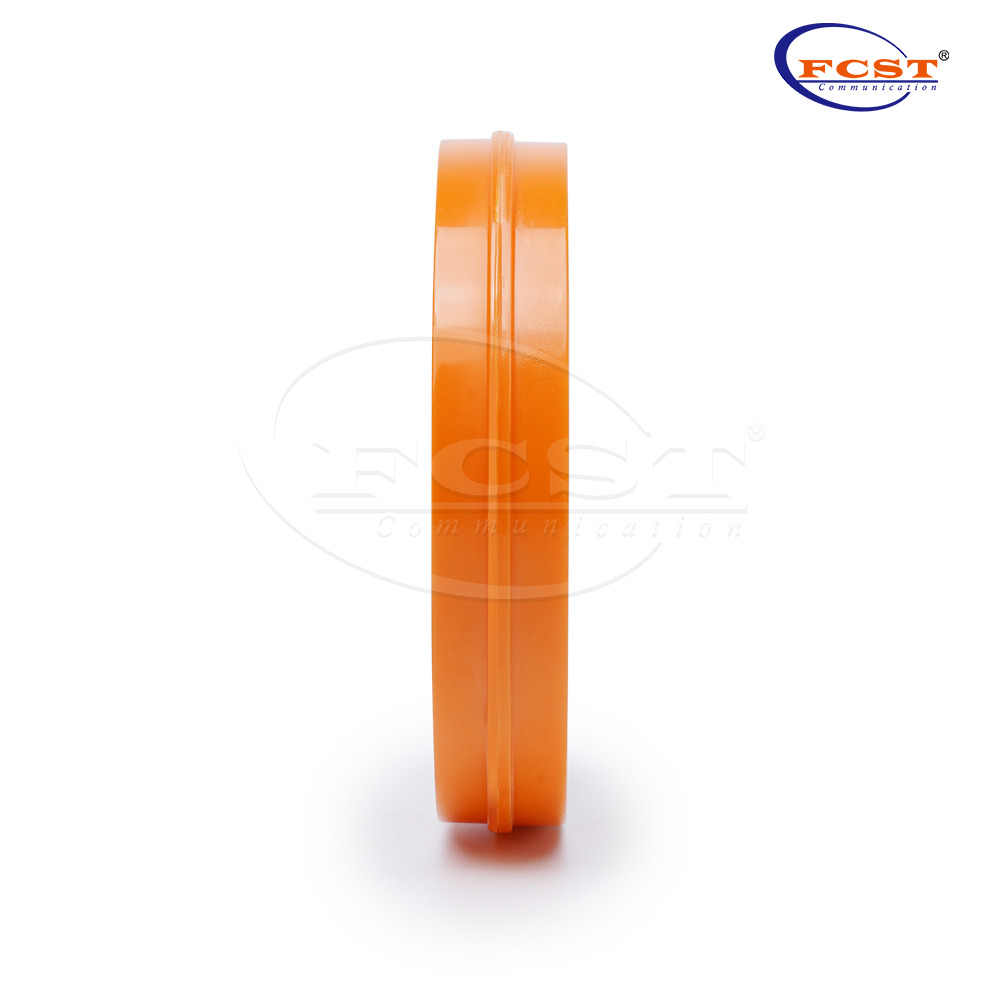

Descripción general del producto
Los marcadores de disco de alcance extendido FCST-PUEM4 de 1,5 a 1,7 m proporcionan un método fácil y preciso para localizar con precisión instalaciones empotradas que quedan cubiertas por el relleno. El marcador de disco se fija fácilmente a la parte inferior de tapas o cubiertas no metálicas sobre instalaciones montadas al ras, como pozos de acceso, registros y otros recintos de nivel de grado durante la construcción y el mantenimiento. Los marcadores de disco no están diseñados para ser enterrados directamente.
Ventaja del producto
Profundidad máxima de entierro de hasta 1,7 metros.
Localiza la posición exacta del marcador.
Embalaje de HDPE, resistente a la corrosión química.
Resiste un rango de temperatura de -4 a 122 °F (-20 a 50 °C).
Apto para múltiples industrias (Agua, Sanitaria, Telecomunicaciones, Gas, Electricidad, Europower).
Especificación de producto
| Construcción | Descripción |
| Tipo de producto | Versión ex.id |
| Frecuencia | 83 kHz / 87 kHz / 101,4 kHz / 121,6 kHz / 134 kHz / 145,7 kHz / 169,8 kHz |
| Profundidad de identificación | 1,5-1,7 m (versión EX.ID) |
| Nivel de protección | 50 años |
Diámetro | Φ110 mm 丨 4.330 pulgadas |
| Peso | 350g(±35g) |
| Nivel de protección | IP68 |
| Temperatura de almacenamiento | -20 ℃ a 70 ℃ |
| Temperatura de funcionamiento | -20 ℃ a 50 ℃ |
Prueba de caída | Puede soportar la caída desde 5 pulgadas (aproximadamente 1,5 metros) al piso de concreto. |
| Resistencia al estrés | Resiste una presión de 5 KN sin daños permanentes, grietas, fugas o fallas en las etiquetas electrónicas. |
| Compatibilidad del detector | ED8000 u otros detectores con la misma frecuencia (por ejemplo: serie 3M Dynatel) pueden leer |

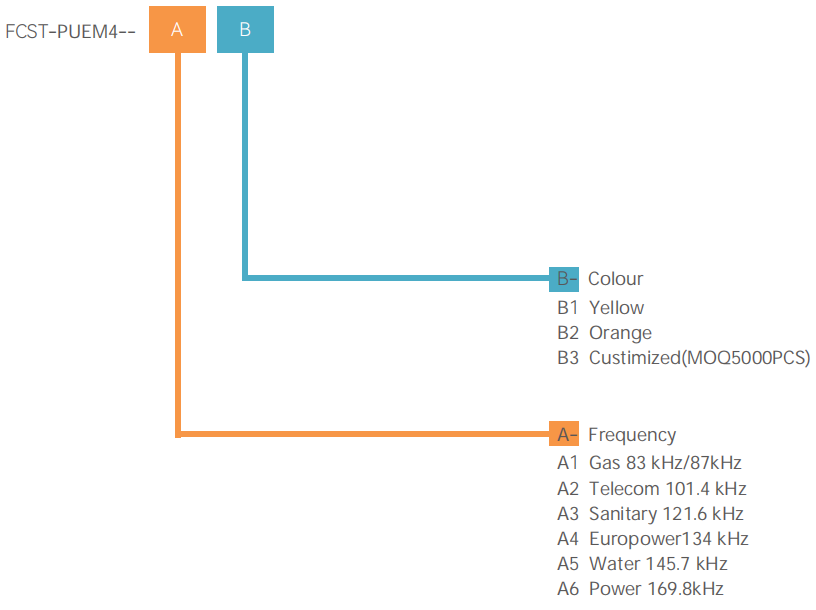

Información de pedido
*Nota: El modelo especificado se determina en función de las configuraciones opcionales. Por ejemplo: FCST-PUEM4--A1-B1.
Instalaciones

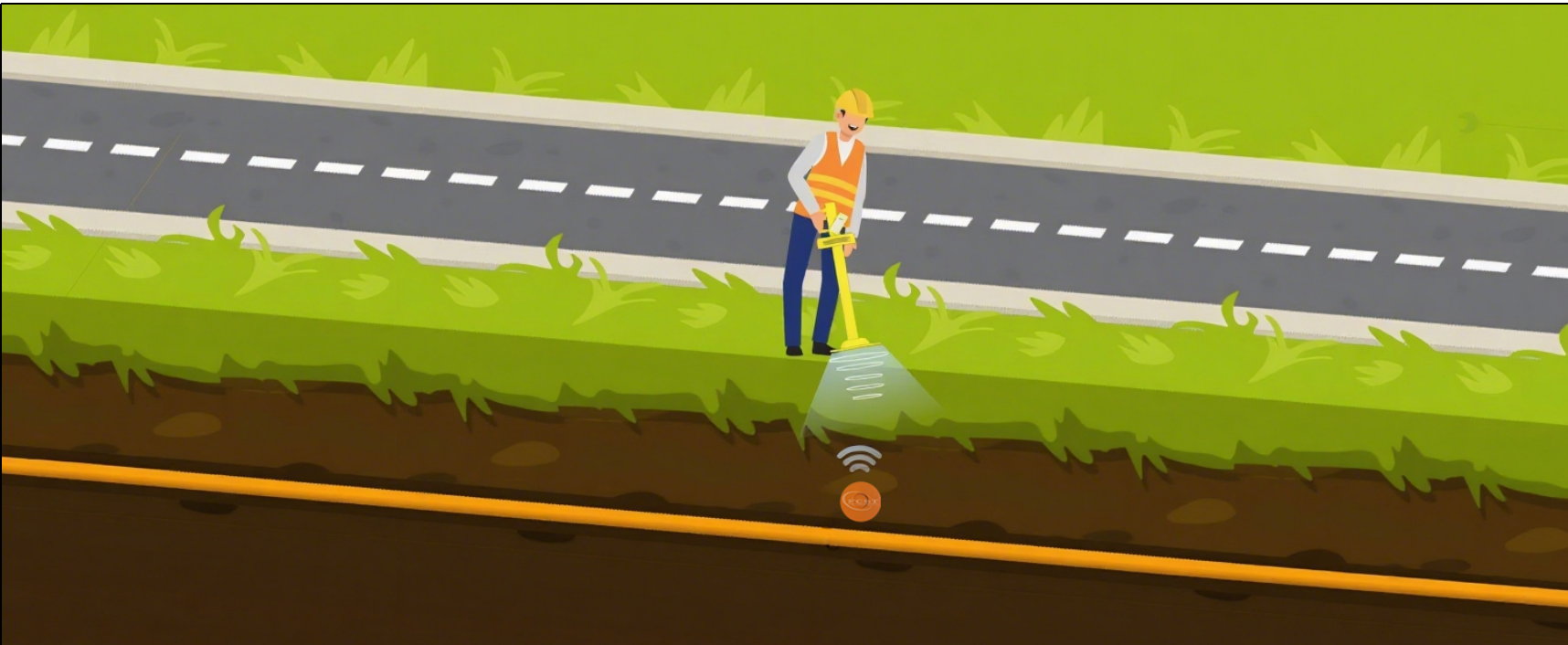

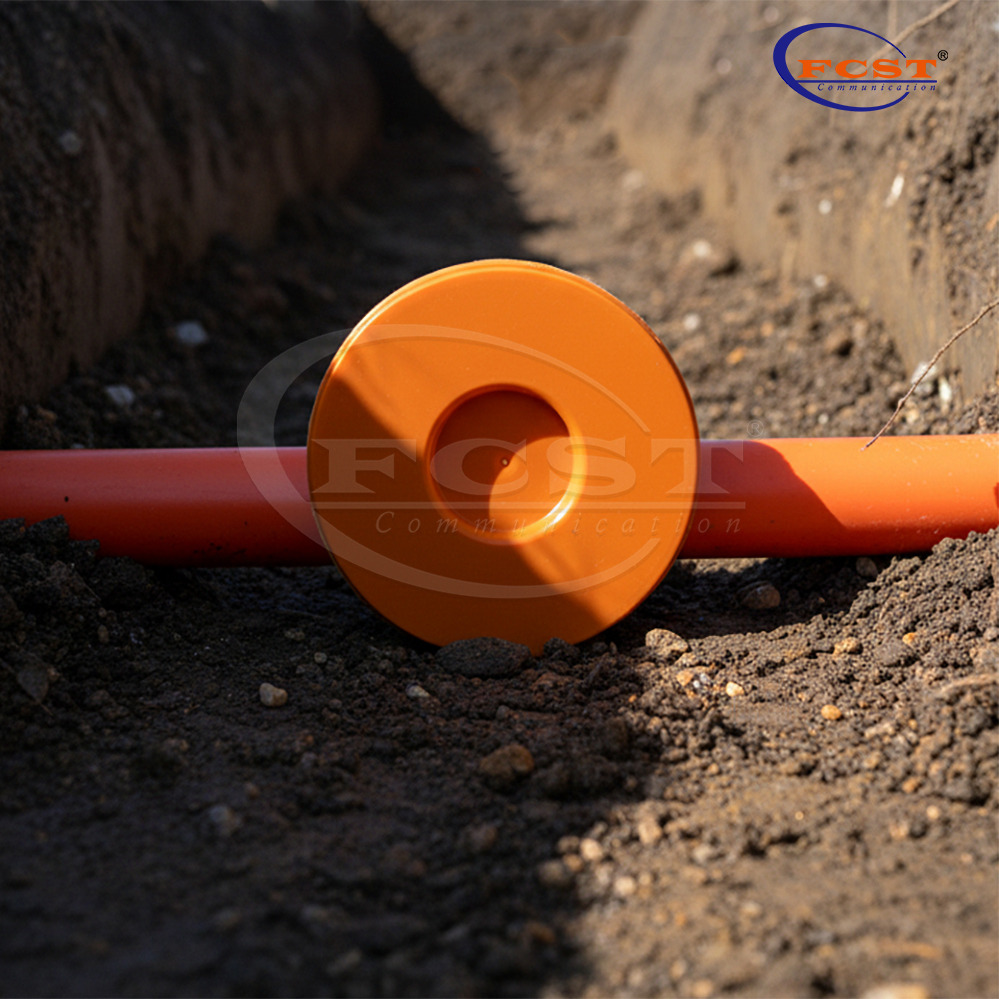

El marcador electrónico de disco debe instalarse encima de la tubería y mantenerse lo más horizontal posible. La tubería no metálica debe conectarse directamente a la tubería y fijarse con bridas. Al cubrir el suelo, se debe usar arena o arena para llenar el espacio entre el marcador y la tubería para evitar una fuerza desigual sobre el marcador después de cubrir el suelo.
Considerando la incertidumbre del espesor posterior de la cubierta del suelo, generalmente se recomienda que la profundidad de entierro sea inferior al 80% de la profundidad máxima detectable del modelo.
Para evitar interferencias mutuas entre marcadores, la distancia entre dos marcadores adyacentes debe ser superior a 1,5 metros. FCST-PUEM4 Hoja de datos del marcador electrónico.
No presione el marcador debajo de la tubería o el objeto marcado.
Si se trata de una tubería de metal, el marcador debe mantenerse a una distancia de no menos de 12 cm desde la parte superior de la tubería y no debe haber objetos metálicos que cubra el marcador.
