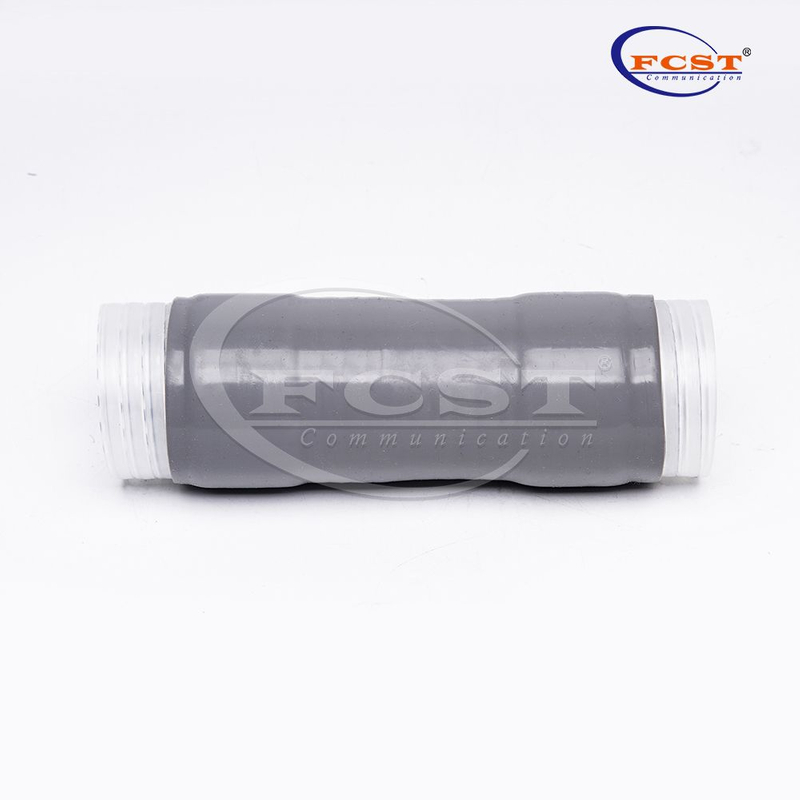

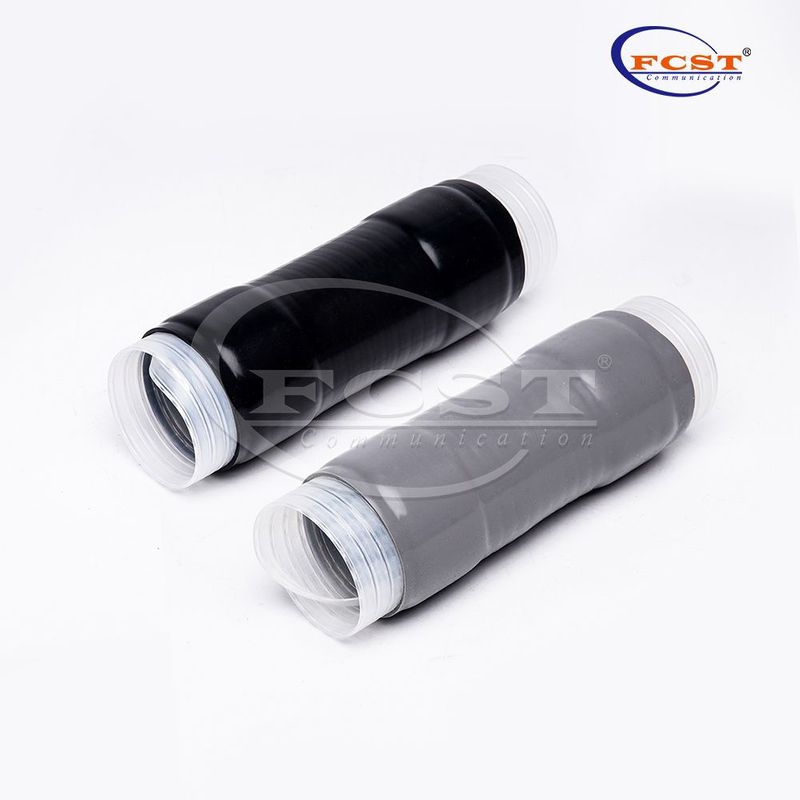

Tubo retráctil en frío de caucho de silicona
FCST
Descripción general del producto
El tubo termocontraíble de caucho de silicona con masilla es una funda de caucho de extremo abierto. Use masilla en ambos extremos del tubo de silicona para optimizar las propiedades de sellado. Es adecuado para usarse junto con el cierre de empalme de fibra óptica y la caja de terminales de fibra óptica para proteger cables ópticos u otros cables de comunicación durante implementaciones FTTH y FTTA porque es más avanzado que el tubo termorretráctil.
Producto A Dvantages
l Mucho costo de tiempo y ahorro de costos laborales.
l Clase IP68, estable y de larga duración durante el funcionamiento.
l El tubo de caucho de silicona para encogimiento en frío puede ser fácil de instalar, solo tres pasos (cubrir, tirar y apretar).
l Instalación rápida, solo se necesitan 15-30 segundos para sellar una conexión.
l Estructura de tubo de caucho de silicona de alta elasticidad con masilla incorporada, el diseño de capas dobles puede ofrecer doble garantía de protección contra la intemperie..
Especificaciones del producto
Construcción | Descripción |
Nivel de protección | IP68 |
Resistencia a la tracción | 9,42MPa |
Alargamiento | 960% |
Resistencia al desgarro | 41,6 N/mm |
Fragilidad T emperatura | -60℃ |
Rigidez dieléctrica | 24,4 kV/mm |
Resistividad de volumen | 1.0X10 15Ω.cm |
Envejecimiento por calor | Aprobar |
Envejecimiento del ozono | Aprobar |
Ancho de masilla | 25 mm丨0.984pulg. |
Espesor de masilla | 1,1 mm丨0.043pulg. |
Envejecimiento UV | Aprobar |
cables | FCST-25*120/FCST-28*110: RG8x, RG8, RG213, RG214,RFC240 / RFC400, RFC600,LMR900 1/4',1/2' corrugado FCST-40*140 / FCST-4 5*140 : RG8, RG213, RG214,RFC400, RFC600,LMR900 1/4', 1/2' corrugado |
Conectores | FCST-25*120/FCST-28*110: 4,1/9,5, 4,3/10, BNC, FME, UHF, SMA, TNC, tipo N, tipo F, NEX10 FCST-40*140 / FCST-4 5*140 : 4,1/9,5, 4,3/10,7/16, UHF, tipo N |
Prueba de rendimiento
Construcción | Descripción | Estándar ejecutivo |
Nivel de protección | IP68 | CEI 60529 |
Resistencia a la tracción | 9,42MPa | ASTM D 421 |
Alargamiento | 960% | ASTM D 412 |
Resistencia al desgarro | 41,6 N/mm | ASTM D 624 |
Fragilidad T emperatura | -60℃ | ASTM D 746 |
Rigidez dieléctrica | 24,4 kV/mm | ASTM D 149 |
Resistividad de volumen | 1.0X10 15Ω.cm | ASTM D 257 |
Envejecimiento por calor | Aprobar | IEC60068-2-2 |
Envejecimiento del ozono | Aprobar | ASTM D 1149 |
Envejecimiento UV | Aprobar | ASTM G 154 |
Ordenando la formación
Especificación | FCST-25*120 | FCST-28*110 | FCST-40*140 | FCST-45*140 |
Diámetro interior antes de la contracción | 25mm ( 0, 984'') | 28 mm (1,102'') | 40 mm (1,575 '') | 45 mm (1,772 '') |
Diámetro interior después de la contracción | 80,5 mm (0. 335'') | 9.0mm(0. 354'') | 16m m (0. 630'') | 17mm(0. 669'') |
Longitud relajada | 110 mm (4,331 '') | 100 mm (3,937 '') | 130 mm (5,118 '') | 130 mm (5,118 '') |
Longitud relajada | 120 mm (4,724 '') | 110 mm (4,331 '') | 140 mm (5,512 '') | 140 mm (5,512 '') |
Espesor relajado | 2,5 mm (0,098 '') | 2.7milímetro(0,106'') | 3,0 mm (0,118 '') | 3,0 mm (0,118 '') |
Mín. Tamaño aplicable | 7,3 mm (0,287 '') | 8,5 mm (0,335 '') | 12 mm (0,472 '') | 12 mm (0,472 '') |
Tamaño máximo aplicable | 21 mm (0,827 '') | 24 mm (0,945 '') | 35 mm (1,378 '') | 40mm(1. 575'') |
Ancho de masilla | 25mm ( 0, 984'') | |||
Espesor de masilla | 1,1 mm ( 0,043) | |||
cables | RG8x, RG8, RG213, RG214,RFC240, RFC400, RFC600,LMR900 1/4', 1/2' corrugado | RG8, RG213, RG214, RFC400, RFC600, LMR900 1/4', 1/2' Corrugado | ||
Conectores | 4,1/9,5, 4,3/10, BNC, FME, UHF, SMA, TNC, tipo N, tipo F, NEX10 | 4.1/9.5, 4.3/10,7/16, UHF, Tipo N | ||

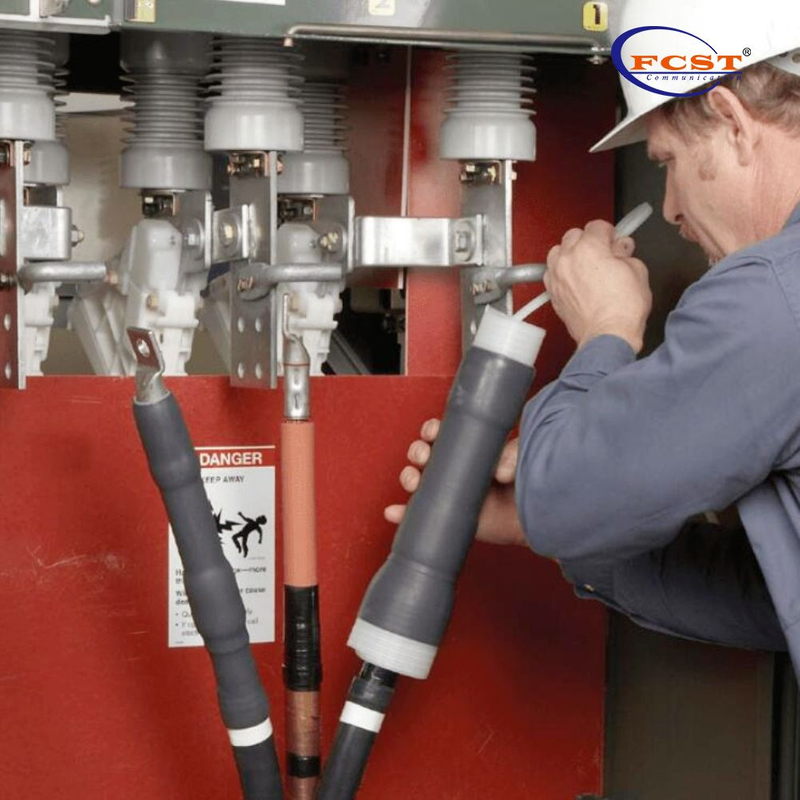

Aplicación de productos
