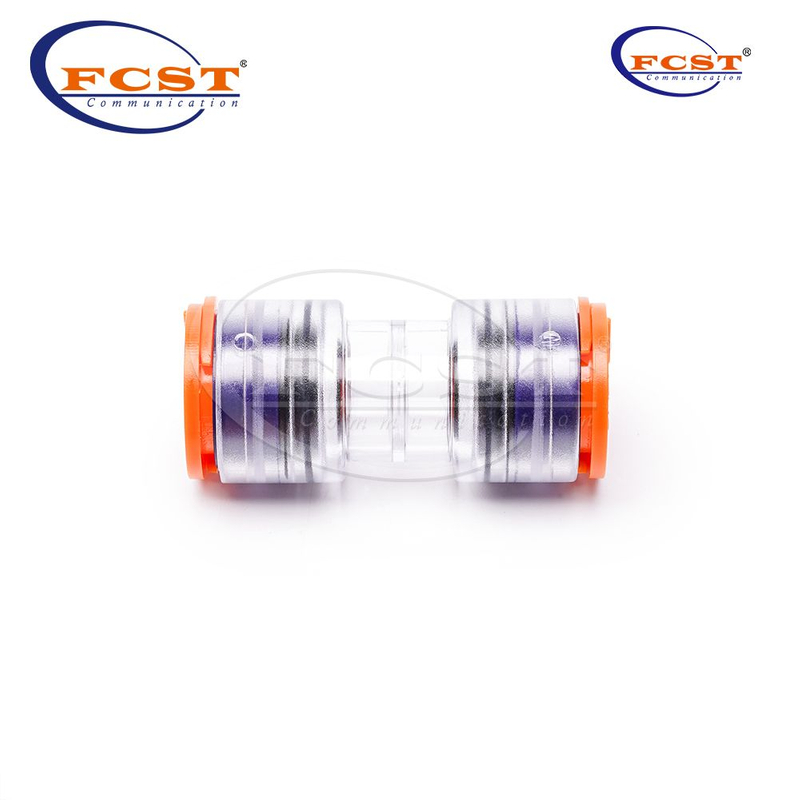

Descripción general del producto

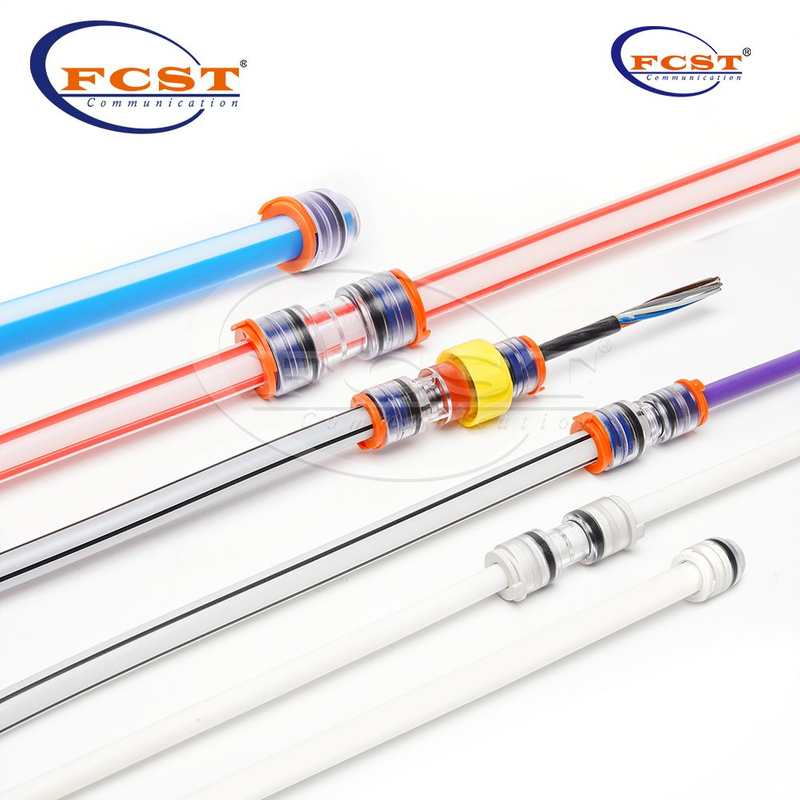

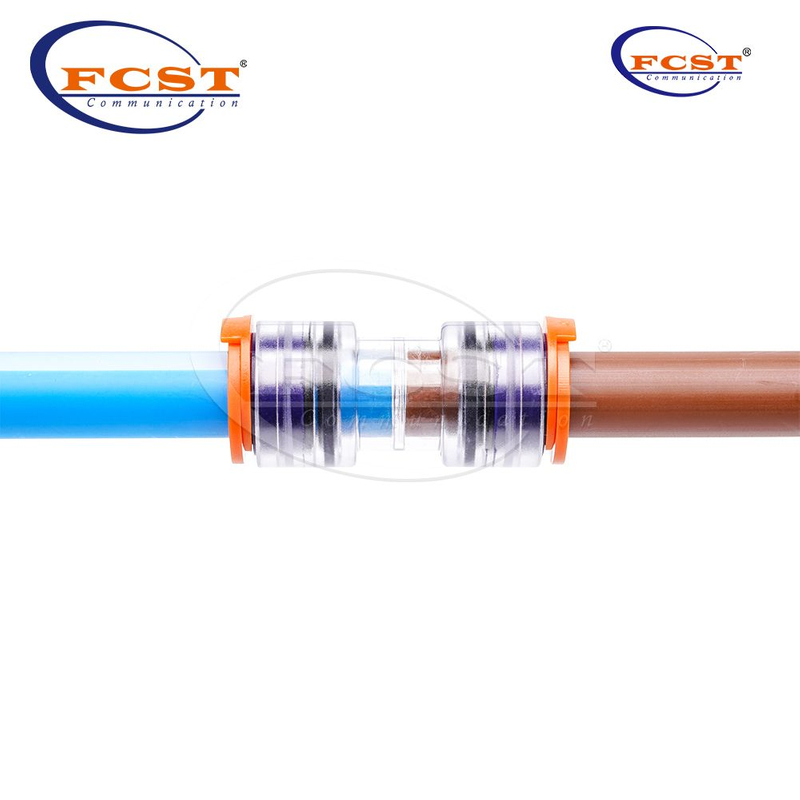

Microduct Straight Connector fueron desarrollados para conectar microductos entre sí. Nuestro sistema permite una conexión y desconexión fácil y rápida del microducto. La robusta construcción de los conectores resiste a fuerzas de alta presión, lo que les permite usarse en aplicaciones enterradas directamente (DB). El cuerpo transparente permite una fácil inspección visual del cable dentro del conector.
Ventajas de productos

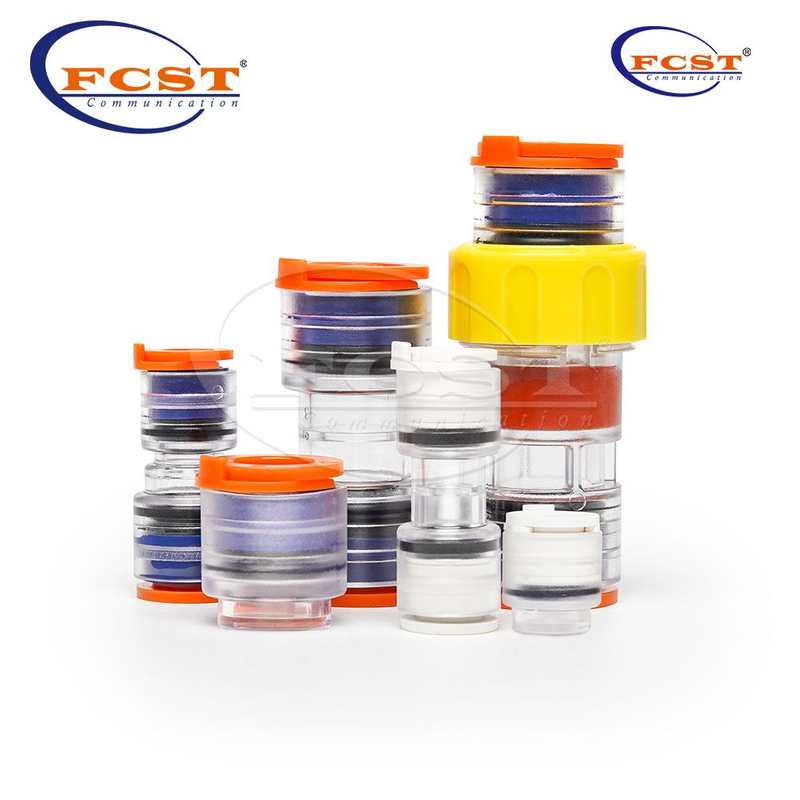

Para Microductos de 3-32 mm.
Fácil instalación a presión.
Cuerpo transparente cristalino.
El 5% del material está hecho de no metal.
Probado de acuerdo con EN 50411-2-8: 2009.
Anillos de bloqueo para evitar la extracción accidental del conector.
Especificación de producto
| Construcción | Descripción |
| Tubo a conector | HDPEMicroducto( DB | DI | TW ) |
Líquido | Aire con sistema de soplado |
Presión de trabajo | 20 barras |
Presión de estallido | 25 bar |
| Vida estimada | 25 años |
| Clase de protección | IP68 |
| Prueba de ingreso de agua | 0,5 bar durante 168 horas |
| Temperatura de instalación | -15°C a +45°C |
| Temperatura de funcionamiento | -15°C a +45°C |
| Temperatura de transporte y almacenamiento | -15°C a +45°C |
| Fuerza de inserción | Tamaño≤12 mm,≤ 50 N | Tamaño ≥14 mm, ≤ 120 N |
| Resistencia al impacto | 1,5J |
| Según los estándares | CEI EN 50411-2-8,EN 50411-2-5,EN61300,EN61753-1,EN60068-2-10,EN60794-1-2:2003 |
EN 60529 | IP68 |
| EN 61300-2-26 | Niebla de sal |
| EN 61300-2-33 | Reingresos |
| EN 61300-2-10 | Resistencia al aplastamiento |
| EN 61300-3-1 | Apariencia Visual |
| EN 61300-2-4 | Retención de microductos |
| EN 61300-2-34 | Resistencia química |
| EN 50411-2-8 | Anexo E: Fuerza de inserción |
| EN 61386-22 | Prueba de hilo incandescente a 750°C |
EN 60794-1-2 | 2003, Método E4: impacto |
| EN 50411-2-8 | Anexo D: Prueba de instalación |
| EN 61300-2-22 | Cambio de temperatura |
| EN60794-1-2 | Método E1. Resistencia a la tracción |
| EN 61300-2-38 | 2006, Método B: Pérdida de presión |
| EN 50411-2-8 | Anexo C: Resistencia a alta presión |
| EN 61300-2-23 | 1997, Método 2: Inmersión en agua |
| EN 61386-24 | Sistemas de conductos enterrados bajo tierra |
| EN 61300-2-38 | 2006, Método A: Rendimiento del sellado |

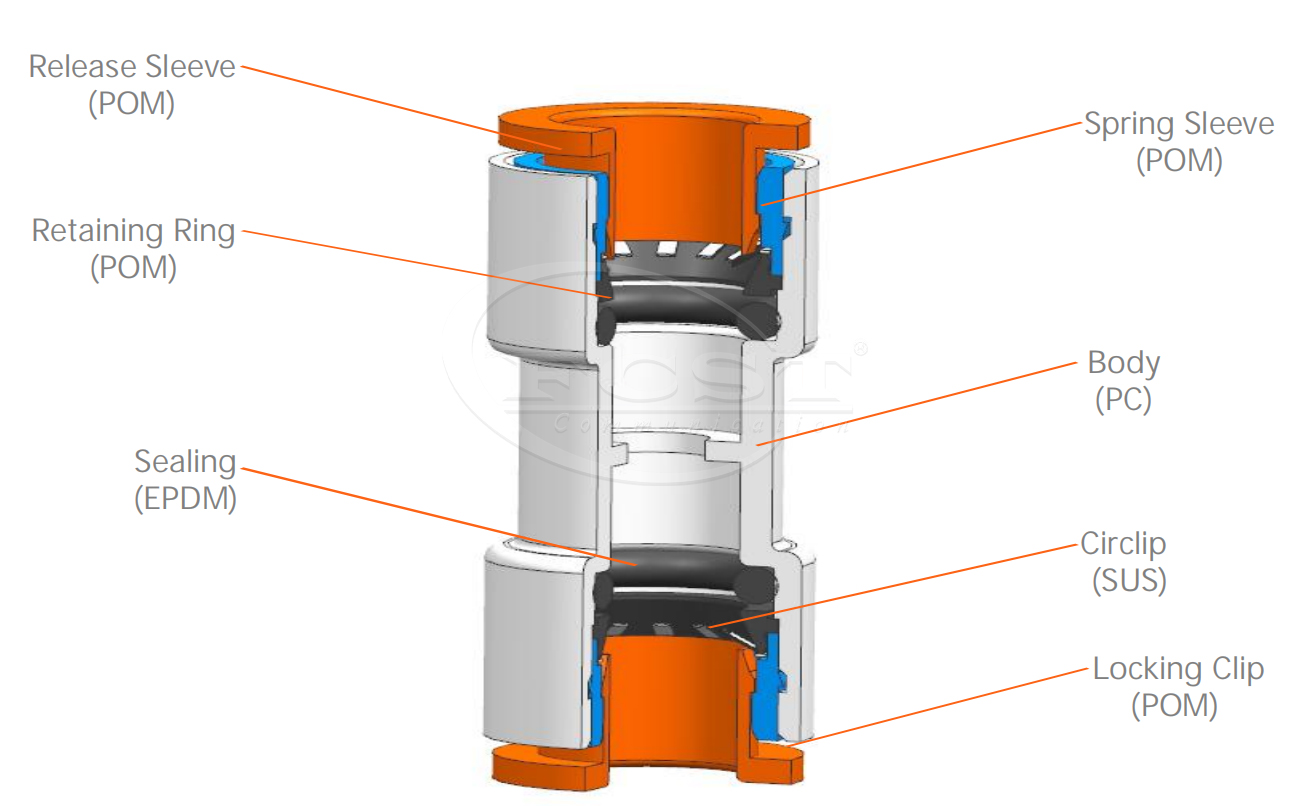

Material del producto
Información de embalaje

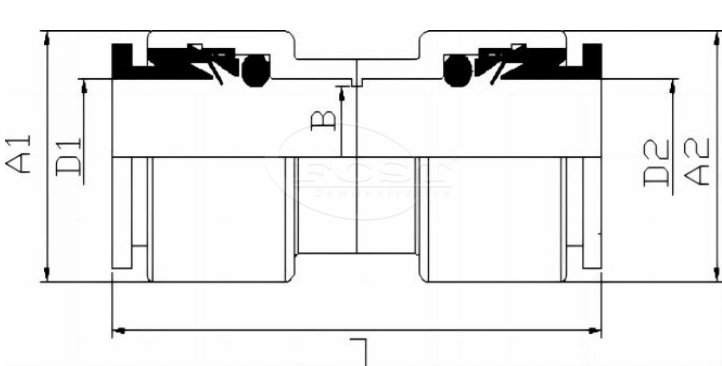

| Modelo | D1(mm) | D2 (mm) | A1 (mm) | A2 (mm) | B (mm) | Largo (mm) | Peso (g) |
ERPU3/2.1 | 3+0.4 | 3+0.4 | 11±0,2 | 11±0,2 | 2,1±0,12 | 30,7±0,5 | - |
| ERPU4/2.5 | 4+0.4 | 4+0.4 | 11±0,2 | 11±0,2 | 2,1±0,12 | 30,7±0,5 | - |
| ERPU5/3.5 | 5+0.4 | 5+0.4 | 13,5±0,2 | 13,5±0,2 | 3,5±0,12 | 35,8±0,5 | 3,6±0,1 |
| ERPU6/3.5 | 6+0.4 | 6+0.4 | 13,5±0,2 | 13,5±0,2 | 3,5±0,12 | 35,8±0,5 | 3,6±0,1 |
| ERPU7/3.5 | 7+0.4 | 7+0.4 | 15,2±0,2 | 15,2±0,2 | 3,5±0,12 | 41,2±0,5 | 5,2 ± 0,1 |
| ERPU7/5.5 | 7+0.4 | 7+0.4 | 15,2±0,2 | 15,2±0,2 | 5,5±0,12 | 41,2±0,5 | 5,4±0,1 |
| ERPU8/6 | 8+0.4 | 8+0.4 | 15,2±0,2 | 15,2±0,2 | 6±0,12 | 41,2±0,5 | 4,7±0,1 |
| ERPU8.5/6 | 8,5+0,4 | 8,5+0,4 | 15,2±0,2 | 15,2±0,2 | 6±0,12 | 41,2±0,5 | 4,7±0,1 |
ERPU10/6 | 10+0.4 | 10+0.4 | 17,5±0,2 | 17,5±0,2 | 6±0,12 | 45,2±0,5 | 6,6±0,1 |
| ERPU10/8 | 10+0.4 | 10+0.4 | 17,5±0,2 | 17,5±0,2 | 8±0,12 | 45,2±0,5 | 6,7±0,1 |
| ERPU12/10 | 12+0.4 | 12+0.4 | 21.5 ± 0.2 | 21.5 ± 0.2 | 10 ± 0.12 | 52.2 ± 0.5 | 11.8 ± 0.1 |
ERPU1/2(12,7) | 12,7+0,4 | 12,7+0,4 | 21.5 ± 0.2 | 21.5 ± 0.2 | 10 ± 0.12 | 52.2 ± 0.5 | 11.8 ± 0.1 |
| ERPU14/10 | 14+0.4 | 14+0.4 | 23,5±0,2 | 23,5±0,2 | 10 ± 0.12 | 52.2 ± 0.5 | 12,95±0,1 |
| ERPU14/11 | 14+0.4 | 14+0.4 | 23,5±0,2 | 23,5±0,2 | 11±0,12 | 52.2 ± 0.5 | 12,95±0,1 |
| ERPU14/12 | 14+0.4 | 14+0.4 | 23,5±0,2 | 23,5±0,2 | 12±0,12 | 52.2 ± 0.5 | 12,85±0,1 |
| ERPU15/12 | 15+0.4 | 15+0.4 | 25,3±0,2 | 25,3±0,2 | 12±0,12 | 52.2 ± 0.5 | 14,6±0,2 |
ERPU16/12 | 16+0.4 | 16+0.4 | 25,3±0,2 | 25,3±0,2 | 12±0,12 | 52.2 ± 0.5 | 14,5±0,2 |
| ERPU16/14 | 16+0.4 | 16+0.4 | 25,3±0,2 | 25,3±0,2 | 14±0,12 | 52.2 ± 0.5 | 14,5±0,2 |
| ERPU18/12 | 18+0.4 | 18+0.4 | 32,7±0,3 | 32,7±0,3 | 12±0,12 | 55,9±0,5 | 29,8±0,2 |
| ERPU18/14 | 18+0.4 | 18+0.4 | 32,7±0,3 | 32,7±0,3 | 14±0,12 | 55,9±0,5 | 29,8±0,2 |
| ERPU18/15 | 18+0.4 | 18+0.4 | 32,7±0,3 | 32,7±0,3 | 15±0,12 | 55,9±0,5 | 29,8±0,2 |
| ERPU20/16 | 20+0.4 | 20+0.4 | 32,7±0,3 | 32,7±0,3 | 16±0,12 | 55,9±0,5 | 27,8±0,2 |
| ERPU20/17 | 20+0.4 | 20+0.4 | 32,7±0,3 | 32,7±0,3 | 17±0,12 | 55,9±0,5 | 27,8±0,2 |
| ERPU22/16 | 22+0.4 | 22+0.4 | 40±0,3 | 40±0,3 | 16±0,12 | 71±0,5 | 47,7±0,2 |
| ERPU25/22 | 25+0.4 | 25+0.4 | 40±0,3 | 40±0,3 | 22±0,12 | 71±0,5 | 47,7±0,2 |
| ERPU27/20 | 27+0.8 | 27+0.8 | 46,5±0,5 | 46,5±0,5 | 20±0,12 | 80,6±1 | - |
| ERPU27/25 | 27+0.8 | 27+0.8 | 46,5±0,5 | 46,5±0,5 | 25±0,12 | 80,6±1 | - |
| ERPU1/8(2.1) | 1/8+0.4 | 1/8+0.4 | 11±0,2 | 11±0,2 | 2,1±0,12 | 30,7±0,5 | - |
| ERPU3/16(3,5) | 3/16+0.4 | 3/16+0.4 | 13,5±0,2 | 13,5±0,2 | 3,5±0,12 | 35,8±0,5 | 3,6±0,1 |
| ERPU1/4(3,5) | 1/4+0.4 | 1/4+0.4 | 13,5±0,2 | 13,5±0,2 | 3,5±0,12 | 35,8±0,5 | 3,6±0,1 |
| ERPU5/16(6) | 5/16+0.4 | 5/16+0.4 | 15,2±0,2 | 15,2±0,2 | 6±0,12 | 41,2±0,5 | 5,4±0,1 |
| ERPU3/8(8) | 3/8+0.4 | 3/8+0.4 | 17,5±0,2 | 17,5±0,2 | 8±0,12 | 45,2±0,5 | 6,7±0,1 |
*Nota: Para otras tallas consultar con el departamento comercial.
