Descripción del Producto

Descripción general del producto

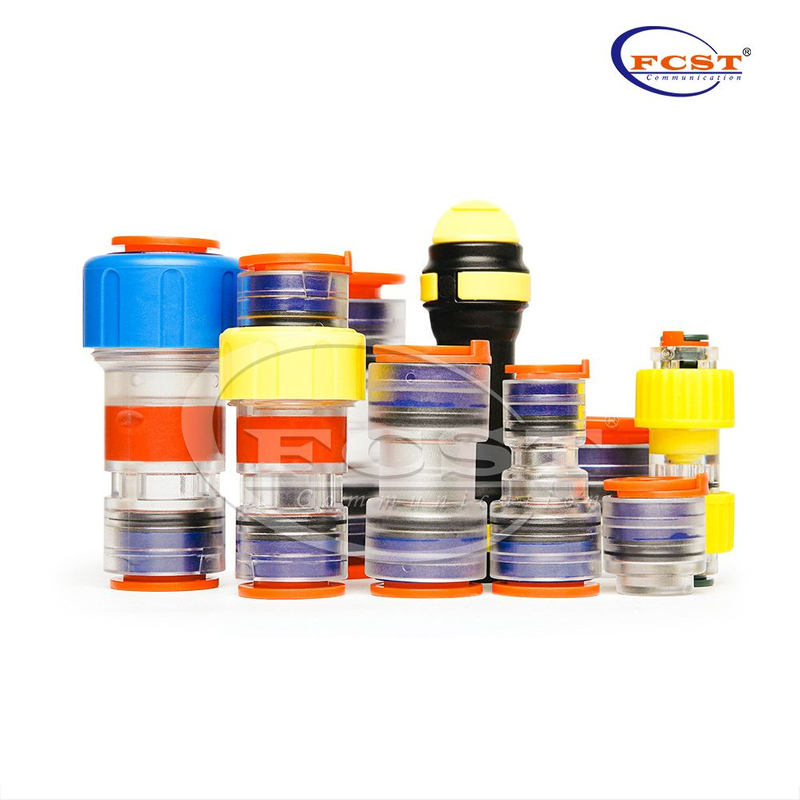

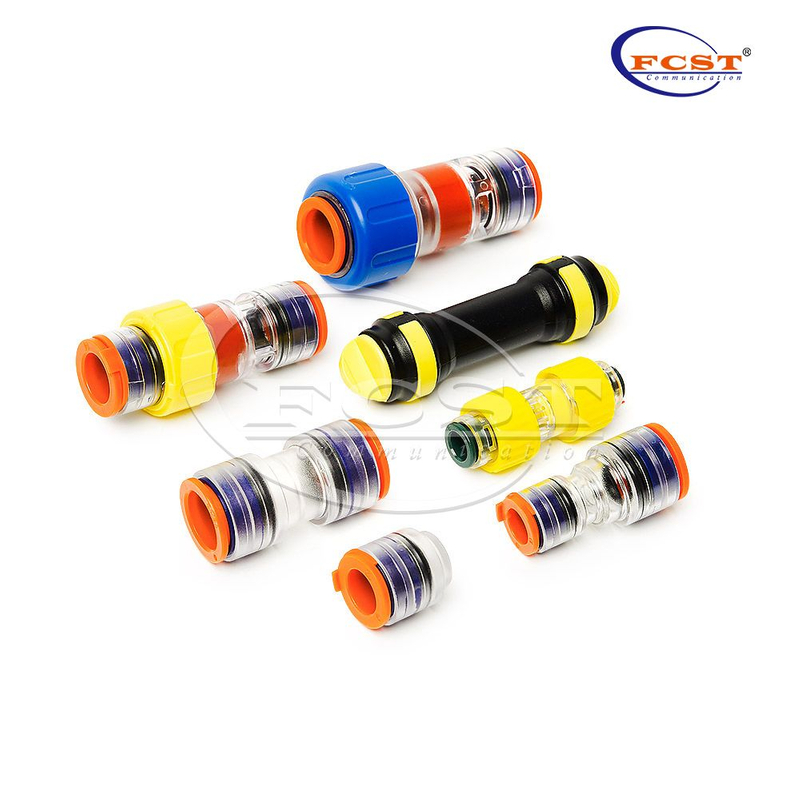

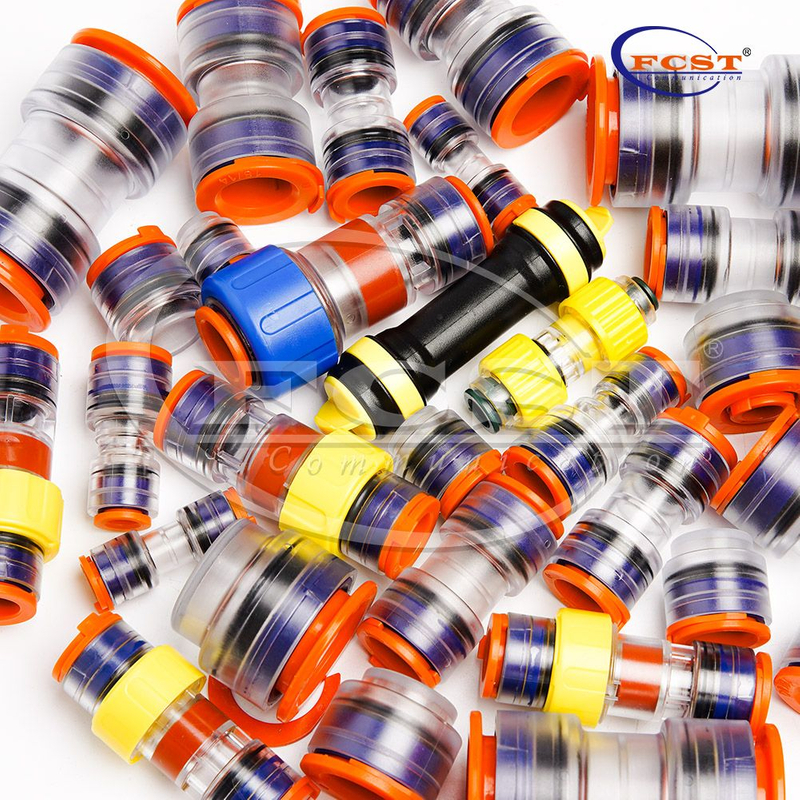

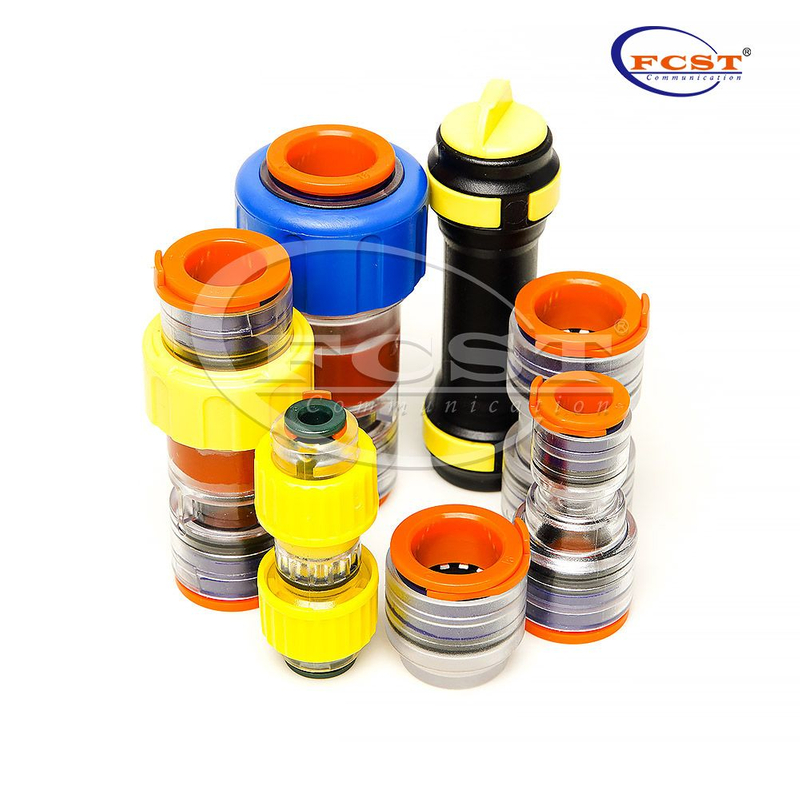

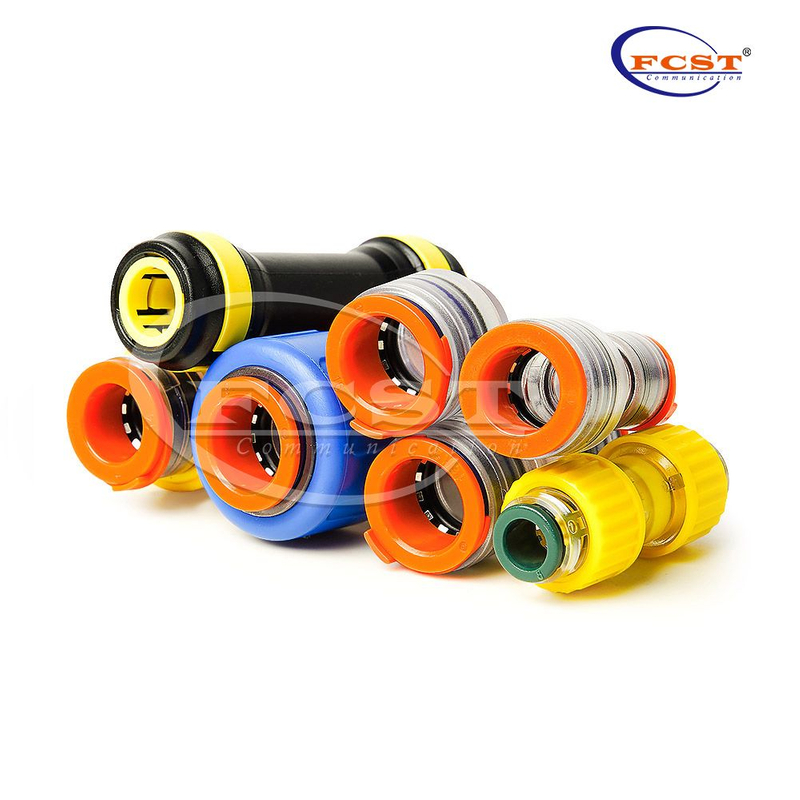

Los conectores de microductos fueron desarrollados para conectar microductos entre sí. Nuestro sistema permite una conexión y desconexión fácil y rápida del microducto. Conector de tubo de fibra soplada de construcción robusta y resistente a fuerzas de alta presión, lo que permite su uso en aplicaciones enterradas directamente (DB). El cuerpo transparente permite una fácil inspección visual del cable dentro del conector.

Ventajas de productos

l Conector de Tubo de Fibra Soplada para Microductos de 3-25 mm.

l Fácil instalación 'push-in' para solución de chorro de cable.

l Conector de microducto de telecomunicaciones con cuerpo transparente cristalino.

l El 95% del material está hecho de no metal.

l Diseño de anillos de bloqueo para evitar la extracción accidental del conector.

Especificación de producto

Conector recto de micro conducto
Modelo	D1	D2	A1	A2	B	L	Peso (g)
ERPU3/2.1	3	3	11±0.2	11±0.2	2.1±0.12	30.7±0.5	-
ERPU4/2.5	4	4	11±0.2	11±0.2	2.1±0.12	30.7±0.5	-
ERPU5/3.5	5	5	13.5±0.2	13.5±0.2	3.5±0.12	35.8±0.5	3.6±0.1
ERPU6/3.5	6	6	13.5±0.2	13.5±0.2	3.5±0.12	35.8±0.5	3.6±0.1
ERPU7/3.5	7	7	15.2±0.2	15.2±0.2	3.5±0.12	41.2±0.5	5. 2±0.1
ERPU7/5.5	7	7	15.2±0.2	15.2±0.2	5.5±0.12	41.2±0.5	5.4±0.1
ERPU8/6	8	8	15.2±0.2	15.2±0.2	6±0.12	41.2±0.5	4.7±0.1
ERPU8.5/6	8.5	8.5	15.2±0.2	15.2±0.2	6±0.12	41.2±0.5	4.7±0.1
ERPU10/8	10	10	17.5±0.2	17.5±0.2	8±0.12	45.2±0.5	6.7±0.1
ERPU12/10	12	12	21.5±0.2	21.5±0.2	10±0.12	52.2±0.5	11.8±0.1
ERPU14/11	14	14	23.5±0.2	23.5±0.2	11±0.12	52.2±0.5	12.95±0.1
ERPU14/12	14	14	23.5±0.2	23.5±0.2	12±0.12	52.2±0.5	12.85±0.1
ERPU15/12	15	15	25.3±0.2	25.3±0.2	12±0.12	52.2±0.5	14.6±0.2
ERPU16/14	16	16	25.3±0.2	25.3±0.2	14±0.12	52.2±0.5	14.5±0.2
ERPU18/15	18	18	32.7±0.3	32.7±0.3	15±0.12	55.9±0.5	29.8±0.2
ERPU20/17	20	20	32.7±0.3	32.7±0.3	17±0.12	55.9±0.5	27.8±0.2
ERPU 22/16	20	20	40±0.3	40±0.3	16±0.12	71±0.5	47.7±0.2
ERPU25/22	25	25	40±0.3	40±0.3	22±0.12	71±0.5	47.7±0.2
ERPU1/8(2.1)	1/8	1/8	-	-	2.1±0.12	-	-
ERPU3/16(3,5)	3/16	3/16	13.5±0.2	13.5±0.2	3.5±0.12	35.8±0.5	3.6±0.1
ERPU1/4(3,5)	1/4	1/4	13.5±0.2	13.5±0.2	3.5±0.12	35.8±0.5	3.6±0.1
ERPU5/16(6)	5/16	5/16	15.2±0.2	15.2±0.2	6±0.12	41.2±0.5	5.4±0.1
ERPU3/8(8)	3/8	3/8	17.5±0.2	17.5±0.2	8±0.12	45.2±0.5	6.7±0.1
ERPU1/2(10)	1/2	1/2	21.5±0.2	21.5±0.2	10±0.12	52.2±0.5	11.8±0.1

alt Estructura de tapa de extremo de microducto.

Conector de tope final de microconducto
Modelo	D	A	L	Peso (g)
ERPUB3	3	11±0,2	16.2±0,5	1, 66 ± 0,1
ERPUB4	4	11±0,2	16.2±0,5	1, 66 ± 0,1
ERPUB5	5	13,5±0,2	14,3±0,5	1,86±0,1
ERPUB6	6	13,5±0,2	14,3±0,5	1,86±0,1
ERPUB7	7	15,2±0,2	19,2±0,5	2,6±0,1
ERPUB8	8	15,2±0,2	19,2±0,5	2,4±0,1
ERPUB8.5	8.5	15,2±0,2	19,2±0,5	2,4±0,1
ERPUB10	10	17,5±0,2	20,4±0,5	3,3±0,1
ERPUB12	12	21.5 ± 0.2	23,5±0,5	5,85±0,1
ERPUB14	14	23,5±0,2	24,5±0,5	6,70±0,1
ERPUB15	15	25,3±0,2	25,8±0,5	7,80±0,1
ERPUB16	16	25,3±0,2	25,8±0,5	7,80±0,1
ERPUB18	18	32,7±0,3	27,8±0,5	15,05±0,2
ERPUB20	20	32,7±0,3	27,8±0,5	14,85±0,2
ERPUB22	22	40.0±0,3	36.5±0,5	-
ERPUB25	25	40.0±0,3	36.5±0,5	-
ERPUB1/8	1/8	11±0,2	16.2±0,5	-
ERPUB3/16	3/16	13,5±0,2	14,3±0,5	1,86±0,1
ERPUB1/4	1/4	13,5±0,2	14,3±0,5	1,86±0,1
ERPUB5/16	5/16	15,2±0,2	19,2±0,5	2,4±0,1
ERPUB3/8	3/8	17,5±0,2	20,4±0,5	3,3±0,1
ERPUB1/2	1/2	21.5 ± 0.2	23,5±0,5	5,85±0,1

alt Estructura reductora de micro conducto

Reductor de microductos
Modelo	D1	D2	A1	A2	B1	B2	L
ERPG5-3/2.1	3	5	13.5±0.2	13.5±0.2	2.1±0.12	2.1±0.12	35.8±0.5
ERPG5/3.5-3/2.1	3	5	13.5±0.2	13.5±0.2	2.1±0.12	3.5±0.12	35.8±0.5
ERPG 6-4/3.5	4	6	11±0.2	13.5±0.2	3.5±0.12	3.5±0.12	33±0.5
ERPG7 /4 -3/2.1	3	7	15.2±0.2	15.2±0.2	2.1±0.12	4.0±0.12	41.2±0.5
ERPG7 /4 -4/3.5	4	7	15.2±0.2	15.2±0.2	3.5±0.12	4.0±0.12	41.2±0.5
ERPG7 /5 -4/3.5	4	7	15.2±0.2	15.2±0.2	3.5±0.12	5.0±0.12	41.2±0.5
ERPG7-5/3.5	5	7	15.2±0.2	15.2±0.2	3.5±0.12	3.5±0.12	41.2±0.5
ERPG7/4-5/3.5	5	7	15.2±0.2	15.2±0.2	3.5±0.12	4.0±0.12	41.2±0.5
ERPG 8-6/5	8	6	13.5±0.2	15.2±0.2	5.0±0.12	5.0±0.12	35±0.5
ERPG10 /6-7 /4	7	10	15.2±0.2	17.5±0.2	4.0±0.12	6.0±0.12	38±0.5
ERPG10 /7-6 /4	6	10	15.2±0.2	17.5±0.2	4.0±0.12	7.0±0.12	38±0.5
ERPG10-7/5	7	10	15.2±0.2	17.5±0.2	5.0±0.12	5.0±0.12	38±0.5
ERPG10 /8-7 /5.5	7	10	15.2±0.2	17.5±0.2	5. 5±0.12	8.0±0.12	38±0.5
ERPG10/5.5-8/5	8	10	15.2±0.2	17.5±0.2	5.0±0.12	5.5±0.12	38±0.5
ERPG1 2/ 8-7/4	7	12	15.2±0.2	21.5±0.2	4.0±0.12	8.0±0.12	45±0.5
ERPG1 2/ 8-8/5.5	8	12	15.2±0.2	21.5±0.2	5. 5±0.12	8.0±0.12	45±0.5
ERPG1 2/ 8-10/6	10	12	17.5±0.2	21.5±0.2	6.0±0.12	8.0±0.12	44.4±0.5
ERPG1 2/ 8-10/8	10	12	17.5±0.2	21.5±0.2	8.0±0.12	8.0±0.12	44.4±0.5
ERPG12-10/8	10	12	17.5±0.2	21.5±0.2	8.0±0.12	8.0±0.12	44.4±0.5
ERPG12/10-10/8	10	12	17.5±0.2	21.5±0.2	8.0±0.12	10±0.12	44.4±0.5
ERPG1 4/10-10/6	10	14	17.5±0.2	23.5±0.2	6.0±0.12	10±0.12	48.5±0.5
ERPG1 4/10-10/8	10	14	17.5±0.2	23.5±0.2	8.0±0.12	10±0.12	48.5±0.5
ERPG1 4/10-1 2/8	12	14	21.5±0.2	23.5±0.2	8.0±0.12	10±0.12	48.5±0.5
ERPG14 /10 -12/10	12	14	21.5±0.2	23.5±0.2	10±0.12	10±0.12	48.5±0.5
ERPG14/11-12/10	12	14	21.5±0.2	23.5±0.2	10±0.12	11±0.12	48.5±0.5
ERPG1 6/1 2-12/8	12	16	23.5±0.2	25.3±0.2	8±0.12	12±0.12	50.5±0.5
ERPG1 6/1 2-12/10	12	16	23.5±0.2	25.3±0.2	10±0.12	12±0.12	50.5±0.5
ERPG1 6/1 2-14/10	14	16	23.5±0.2	25.3±0.2	10±0.12	12±0.12	50.5±0.5
ERPG1 8/ 14-14/10	14	18	25.3±0.2	32.7±0.2	10±0.12	14±0.12	55.8±0.5
ERPG1 8/ 14-16/12	16	18	25.3±0.2	32.7±0.2	12±0.12	14±0.12	55.8±0.5
ERPG 20/ 16-14/10	14	20	25.3±0.2	32.7±0.2	10±0.12	16±0.12	55.8±0.5
ERPG20-16/12	16	20	25.3±0.2	32.7±0.2	12±0.12	12±0.12	55.8±0.5
ERPG20/16-16/12	16	20	25.3±0.2	32.7±0.2	12±0.12	16±0.12	55.8±0.5
