FCST02265
FCST
Descripción general del producto

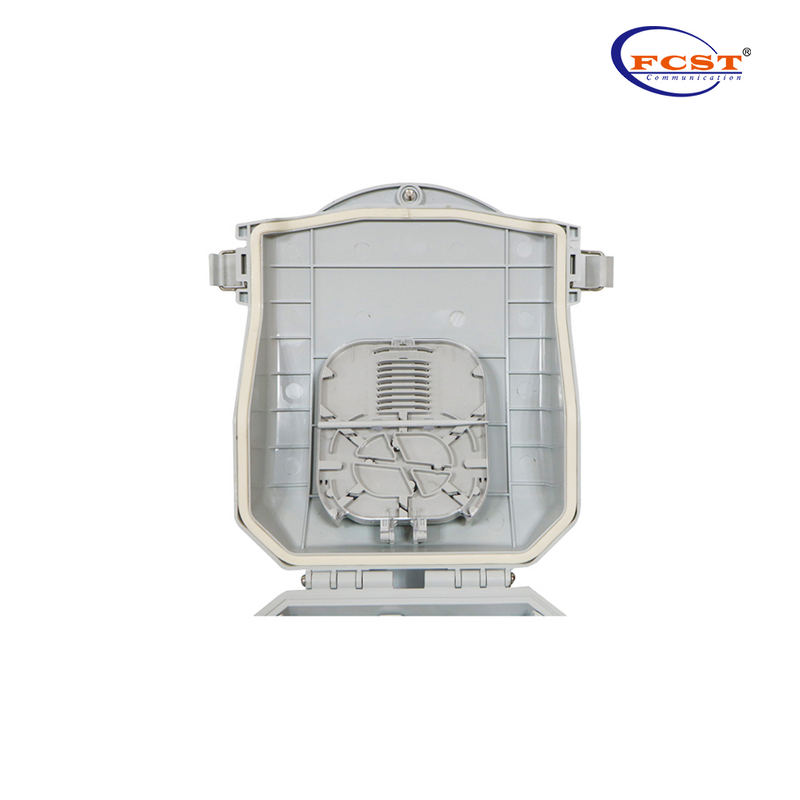

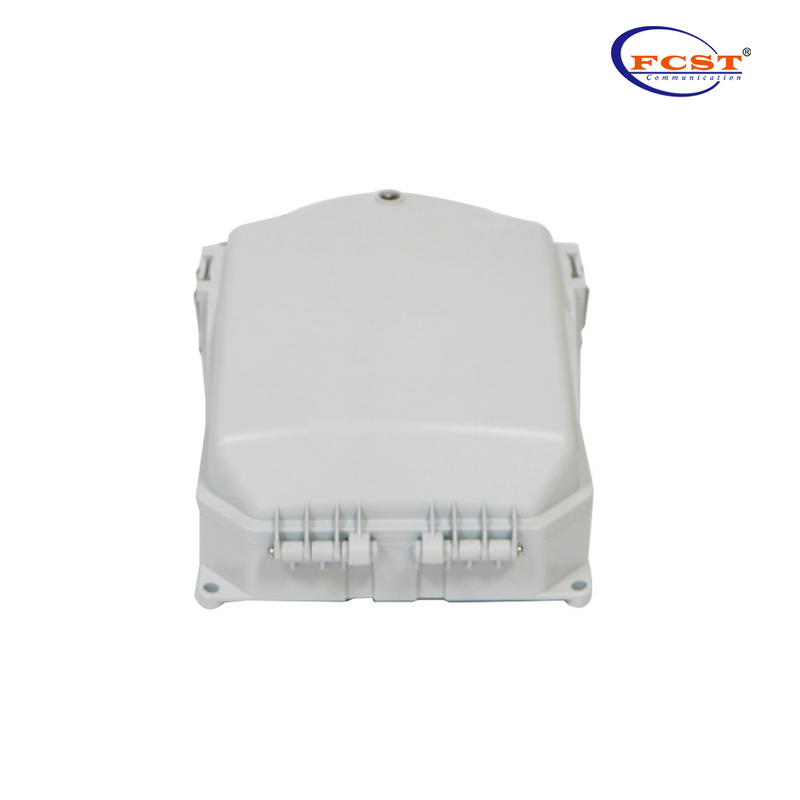

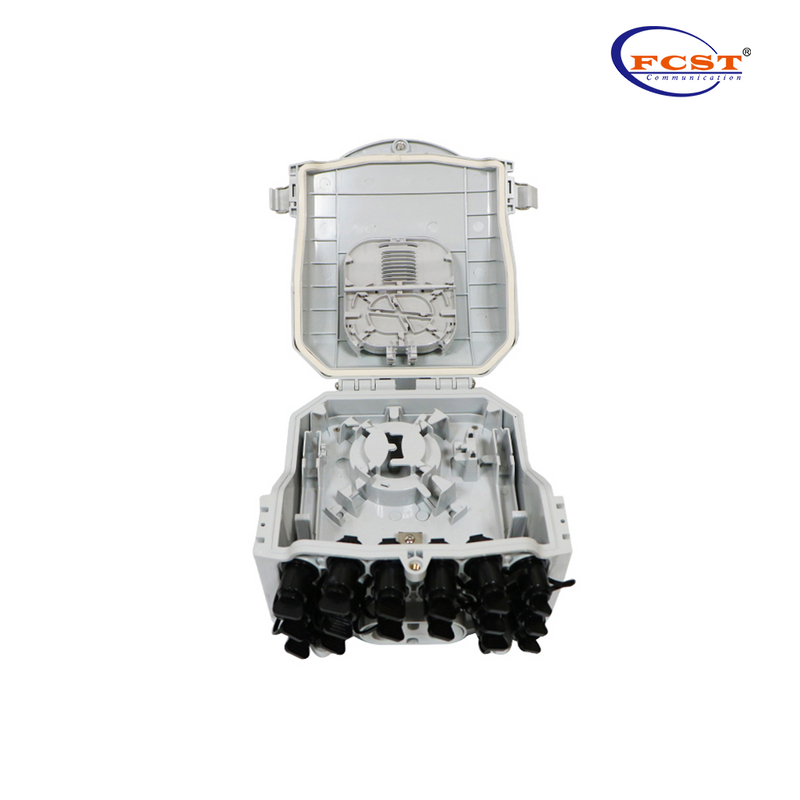

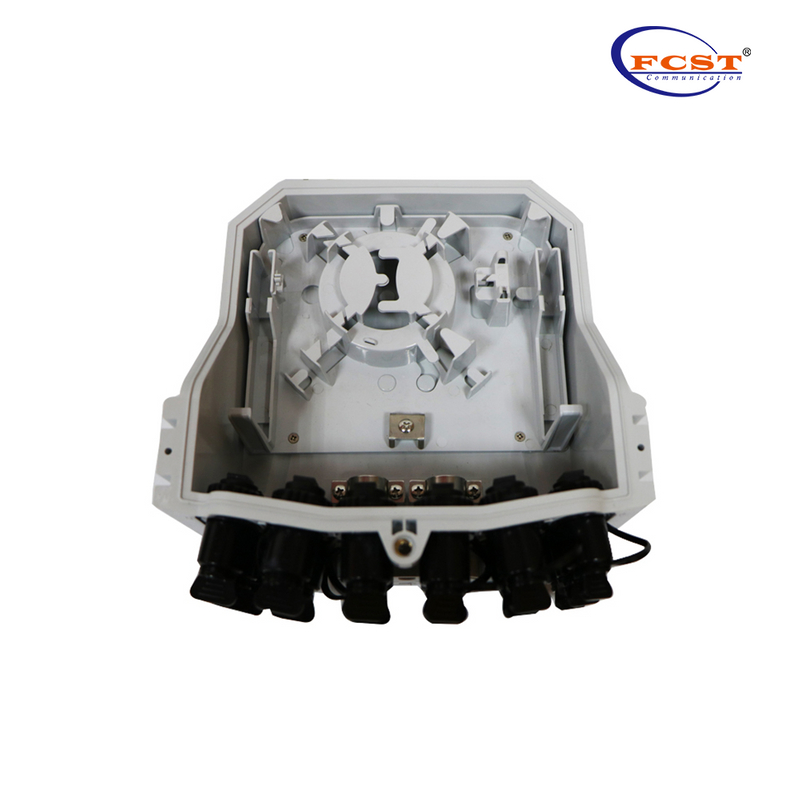

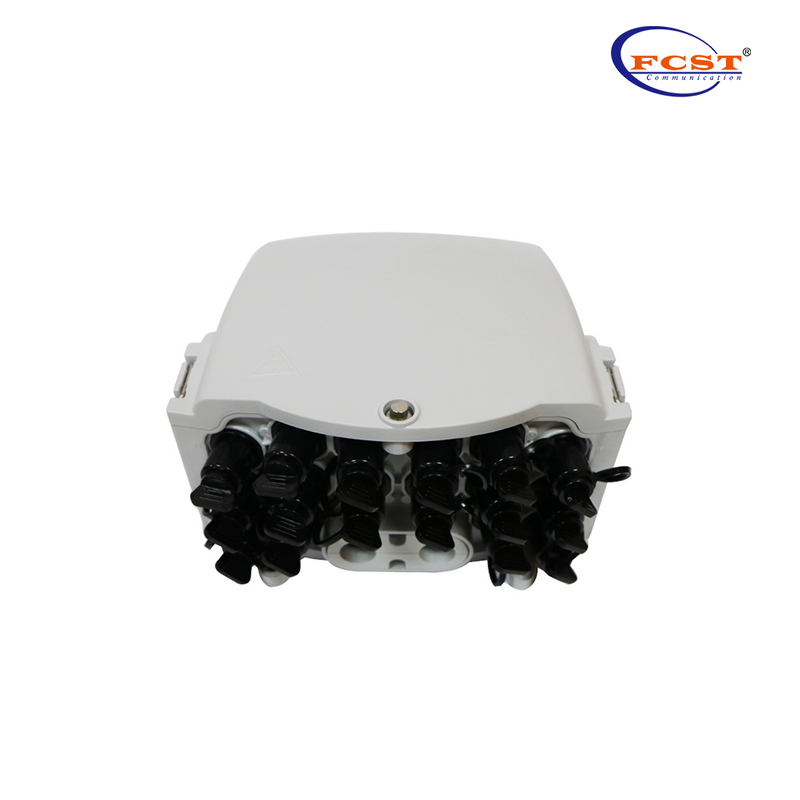

La caja de distribución de fibra óptica se utiliza como punto de terminación para que el cable de alimentación se conecte con el cable de bajada en el sistema de red de comunicación FTTx. El empalme, división y distribución de fibra se pueden realizar en esta caja y, mientras tanto, proporciona protección y administración sólidas para la construcción de la red FTTx.
Ventajas de productos
l Estructura totalmente cerrada.
l Material: PC+ABS, resistente a la humedad, al agua, al polvo, antienvejecimiento, nivel de protección hasta IP65.
L sujeción para cable de alimentación y cable de caída, empalme de fibra, fijación, almacenamiento, distribución ... etc. Todo en uno.
l Los cables ，flexibles ，y los cables de conexión corren por sus propios caminos sin molestarse entre sí, instalación de divisor PLC tipo micro, fácil mantenimiento.
l El panel de distribución se puede levantar, el cable de alimentación se puede colocar mediante el puerto de expresión, lo que facilita el mantenimiento y la instalación.
l La caja se puede instalar en la pared o en un poste, y es adecuada para uso en interiores y exteriores.
Especificaciones del producto
Construcción | Descripción |
Max. Capacidad | 16 |
Tamaño (Imagen 1) A*B*C ( mm ) | 208*241*117 |
Descripción | Caja divisora |
Modelo | 16 núcleos |
Tamaño de instalación (Imagen 2 ) D*E*F ( mm ) | 179*212*126 |
Tamaño de instalación (Imagen 2 ) G*H ( mm ) | 21*52 |
En el diámetro del cable más grande (mm) | 18 |
Humedad relativa | ≤ 85% (+30 ℃ ) |
Presión atmosférica | 70Kpa ~ 106Kpa |
Temperatura de trabajo | -40℃～ +85 ℃ |
Estructura de productos
Ficha técnica principal
Pérdida de inserción : ≤ 0,15 dB
Pérdida de retorno UPC : ≥ 50 dB
Pérdida de retorno APC : ≥ 60 dB
Ficha técnica a prueba de truenos
La resistencia de aislamiento entre el dispositivo de puesta a tierra y las partes metálicas de la caja no es inferior a 2 × 10⁴ M Ω /500 V （ DC ）； IR ≥ 2× 10⁴ M Ω /500 V
La resistencia de voltaje entre el dispositivo de conexión a tierra y la caja y sus partes metálicas no es inferior a 3000 V ( CC ) /min, sin perforaciones ，ni descargas disruptivas ；U ≥ 3000 V
Servicios de diseño y personalización
L Proporcione el servicio todo el proceso desde el plan hasta el producto y el cliente.
L de satisfacer el requisito del cliente de personalizar el logotipo en un lugar adecuado para el producto existente.
Loméjese a los requisitos del cliente de hacer una modificación y personalización razonable para el producto existente.
l Proporcionar diseño gratuito según los requisitos del cliente después del acuerdo de cooperación firmado.
