Descripción general del producto
Este conector de microconducto de bloque de gas y agua se utiliza para evitar que el líquido fluya entre los microconductos conectados en el punto de transformación. De esta manera, evite que el fluido (gas) entre en los microconductos y dañe el equipo.
Ventajas de productos
Para Microductos de 5-20 mm.
Fácil 'Push-In ' Instalación.
Cuerpo transparente cristalino.
El 95% del material está hecho de no metal.
Probado de acuerdo con EN 50411-2-8: 2009.
Diseño robusto para uso directo enterrado y sobre el suelo.
Especificación de producto
Construcción | Descripción |
Tubo a conector | HDPEMicroducto( DB | DI | TW ) |
Líquido | Aire con sistema de soplado |
Presión de trabajo | 20 barras |
Presión de estallido | 25 bar |
Vida estimada | 25 años |
Clase de protección | IP68 |
Prueba de ingreso de agua | 0,5 bar durante 168 horas |
Temperatura de instalación | -15°C a +45°C |
Temperatura de funcionamiento | -15°C a +45°C |
Temperatura de transporte y almacenamiento | -15°C a +45°C |
Fuerza de inserción | Tamaño≤12 mm,≤ 50 N | Tamaño ≥14 mm, ≤ 120 N |
Resistencia al impacto | 1,5J |
Según los estándares | CEI EN 50411-2-8,EN 50411-2-5,EN61300,EN61753-1,EN60068-2-10,EN60794-1-2:2003 |
Estándares
Construcción | Descripción |
EN 60529 | IP68 |
EN 61300-2-26 | Niebla de sal |
EN 61300-2-33 | Reingresos |
EN 61300-2-10 | Resistencia al aplastamiento |
EN 61300-3-1 | Apariencia Visual |
EN 61300-2-4 | Retención de microductos |
EN 61300-2-34 | Resistencia química |
EN 50411-2-8 | Anexo E: Fuerza de inserción |
EN 61386-22 | Prueba de hilo incandescente a 750°C |
EN 60794-1-2 | 2003, Método E4: impacto |
EN 50411-2-8 | Anexo D: Prueba de instalación |
EN 61300-2-22 | Cambio de temperatura |
EN60794-1-2 | Método E1. Resistencia a la tracción |
EN 61300-2-38 | 2006, Método B: Pérdida de presión |
EN 50411-2-8 | Anexo C: Resistencia a alta presión |
EN 61300-2-23 | 1997, Método 2: Inmersión en agua |
EN 61386-24 | Sistemas de conductos enterrados bajo tierra |
EN 61300-2-38 | 2006, Método A: Rendimiento del sellado |

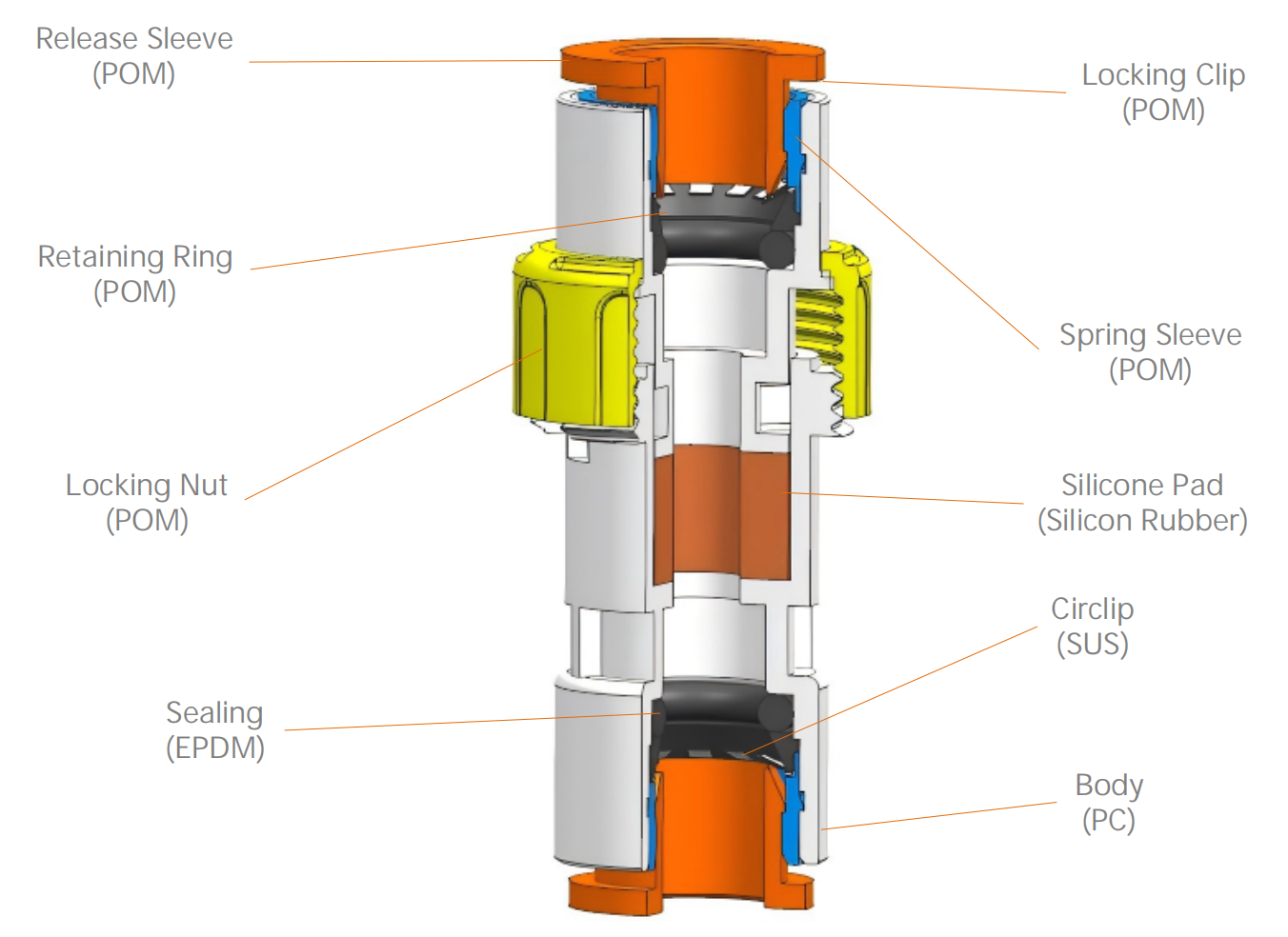

Material del producto
Información de pedido
Modelo | D1 (mm) | diámetro 2 (mm) | A1 (mm) | Un 2(mm) | B (mm) | L ( mm) | Peso (gramos) | Rango de bloqueo de cables (mm) | |
GSA5 | 5 | 5 | 13,5±0,2 | 13,5±0,2 | 2,5±0,12 | 44,0±0,5 | - | 0,5 ~ 2,1 | |
GSA6 | 6 | 6 | 13,5±0,2 | 13,5±0,2 | 2,5±0,12 | 44,0±0,5 | - | 0,5 ~ 2,1 | |
GSA7 | 7 | 7 | 15,2±0,2 | 15,2±0,2 | 4,0±0,12 | 50,5±0,5 | 8,6±0,1 | 0,9~3,5 | |
GSA7 | 7 | 7 | 15,2±0,2 | 15,2±0,2 | 4,5±0,12 | 50,5±0,5 | 8,6±0,1 | 0,9~3,5 | |
GSA8 | 8 | 8 | 15,2±0,2 | 15,2±0,2 | 4,0±0,12 | 50,5±0,5 | 8,6±0,1 | 0,9~3,5 | |
GSA8 | 8 | 8 | 15,2±0,2 | 15,2±0,2 | 4,5±0,12 | 50,5±0,5 | 8,6±0,1 | 0,9~3,5 | |
GSA10 | 10 | 10 | 17,5±0,2 | 17,5±0,2 | 8,0±0,12 | 59,5±0,5 | 11,6±0,1 | 3~6/5~8 | |
GSA12 | 12 | 12 | 21.5 ± 0.2 | 21.5 ± 0.2 | 8,0±0,12 | 64,5±0,5 | 18,6±0,1 | 3~6/5~8 | |
GSA14 | 14 | 14 | 23,5±0,2 | 23,5±0,2 | 10,0±0,12 | 69,5±0,5 | 23,6±0,1 | 3~6/5~8/7~10 | |
GSA16 | 16 | 16 | 25,3±0,2 | 25,3±0,2 | 10,0±0,12 | 73,5±0,5 | 35,5±0,1 | 3~6/5~8/7~10 | |
GSA18 | 18 | 18 | 32,7±0,3 | 32,7±0,3 | 12,0±0,12 | 76,5±0,5 | 57,1±0,1 | 7~10/9~12 | |
GSA20 | 20 | 20 | 32,7±0,3 | 32,7±0,3 | 13,0±0,12 | 76,5±0,5 | 52,6±0,1 | 8~13/12~16 | |
*Nota: Para otras tallas consultar con el departamento comercial.
