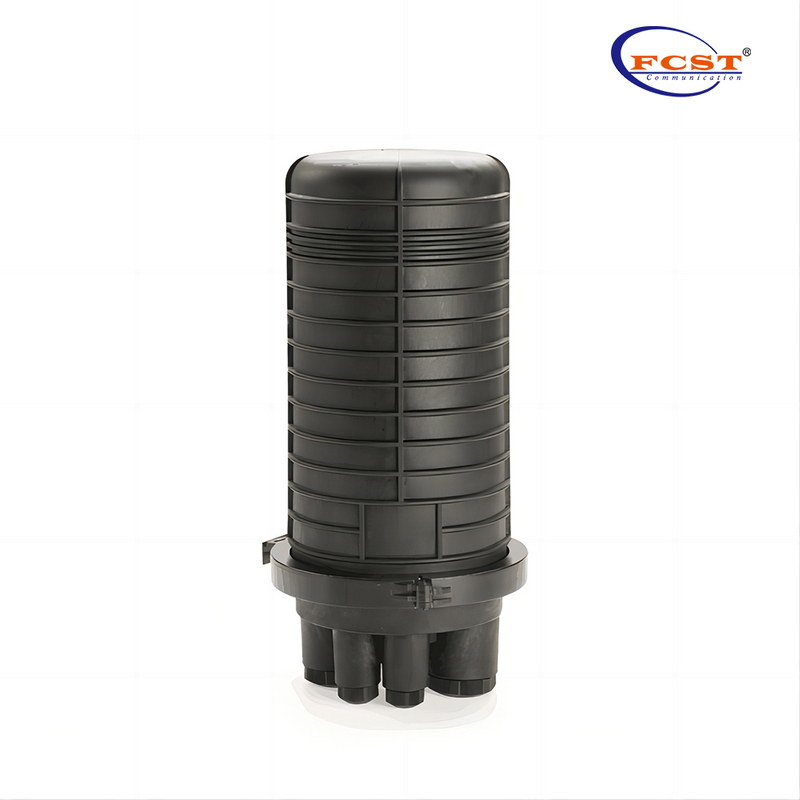

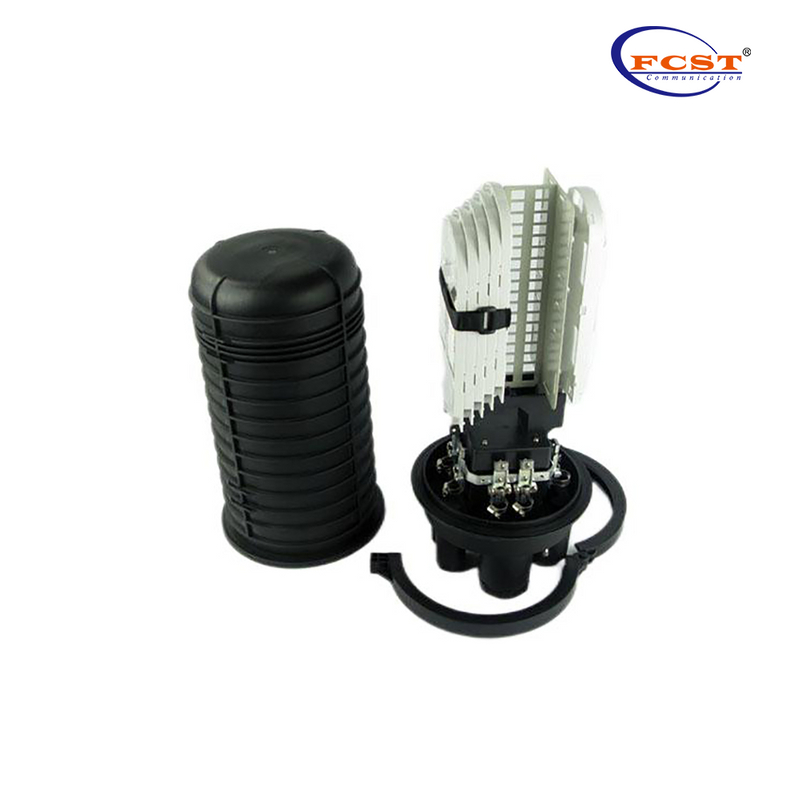

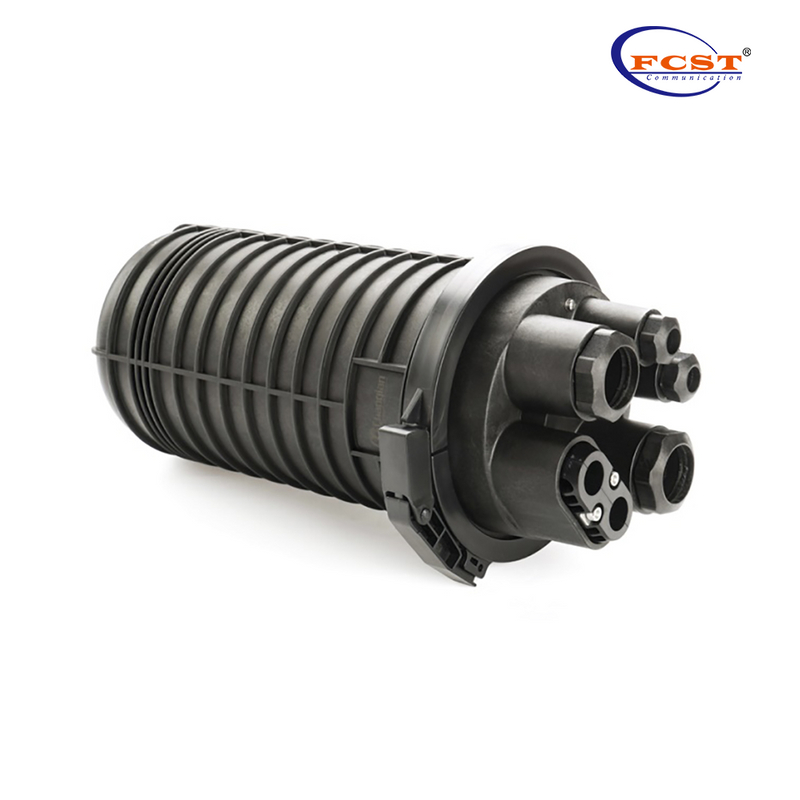

FCST012108
FCST
FCST012108
Descripción general del producto
FCST012108 tiene una función para acomodar adaptadores, lo que permite ensamblar en el cierre un máximo de 36 adaptadores y 1 divisor PLC 1:32. La cúpula y la base robustas proporcionan practicidad, que es resistente a productos químicos y atmósferas corrosivas. La unidad se utiliza especialmente en aplicaciones FTTH.
Ventajas de productos
l Hecho de plástico de ingeniería modificado con alta resistencia, antiimpacto y anticorrosión.

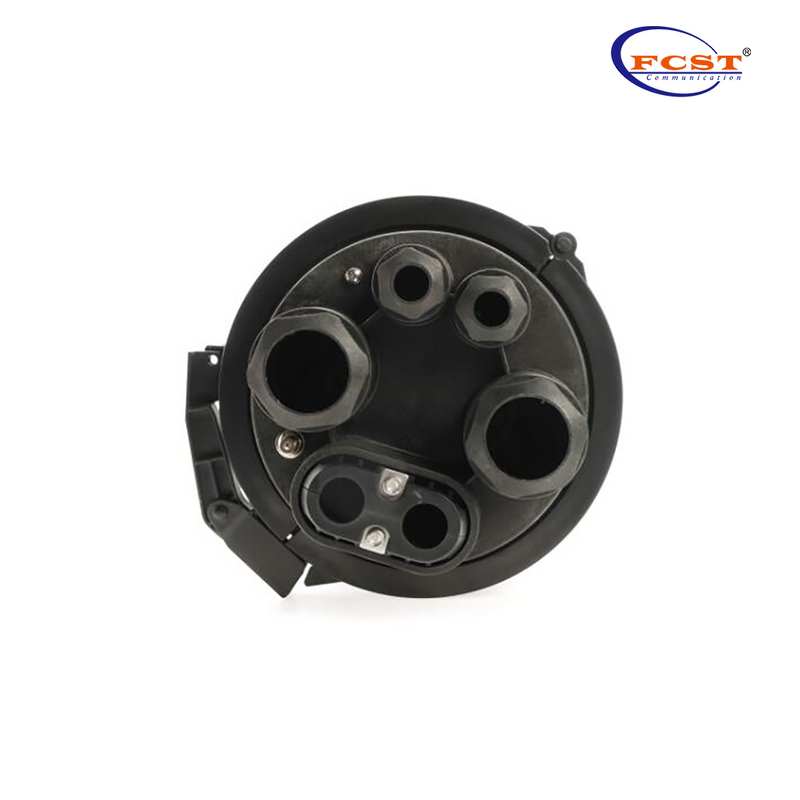

l Diámetro del cable: 1 puerto sin cortar compatible con cable de φ8~22 mm; 2 puertos de rama grandes admiten cable de φ6~14 mm; 2 puertos de rama pequeños admiten cable de φ8~18 mm
l Capacidad: la capacidad máxima es de hasta 120 f, la bandeja de empalme puede admitir un divisor de caja 1:32. El cierre también puede acomodar 36 adaptadores SC.
l Método de instalación: Adecuado para enterrado directo, aéreo, poste, tubería, pozo de registro, etc.
l Sellado: se adopta un sello mecánico para el cuerpo de la caja y la boca del cable, con grado de protección IP68.
Especificaciones del producto
Construcción | Descripción |
Capacidad | Fibra única :120F |
Material | PP+GF |
Dimensión (mm) | 480* Φ260 |
Puertos de cable | Puerto ovalado : 1Φ 8~ Φ 22 mm Puerto de rama grande : 2Φ 6 ~ Φ 14 mm Puerto de rama pequeña : 2Φ 8~ Φ 18 mm |
Instalación | Antena, pared, poste, boca de acceso, etc. |
Peso neto ( gramos ) | 5100 |
Nivel de protección | IP68 |
Modo de sellado | Sello mecánico |
Capacidad de la bandeja de empalme | Fibra única :24F |
Número máximo de bandeja instalada | 5ordenador personal |
Adaptador | SC ，36 piezas |
Divisor PLC | 1 divisor de caja 1:32 |
Dibujo de estructura

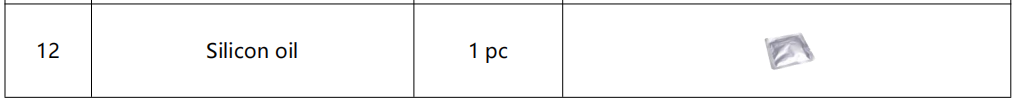

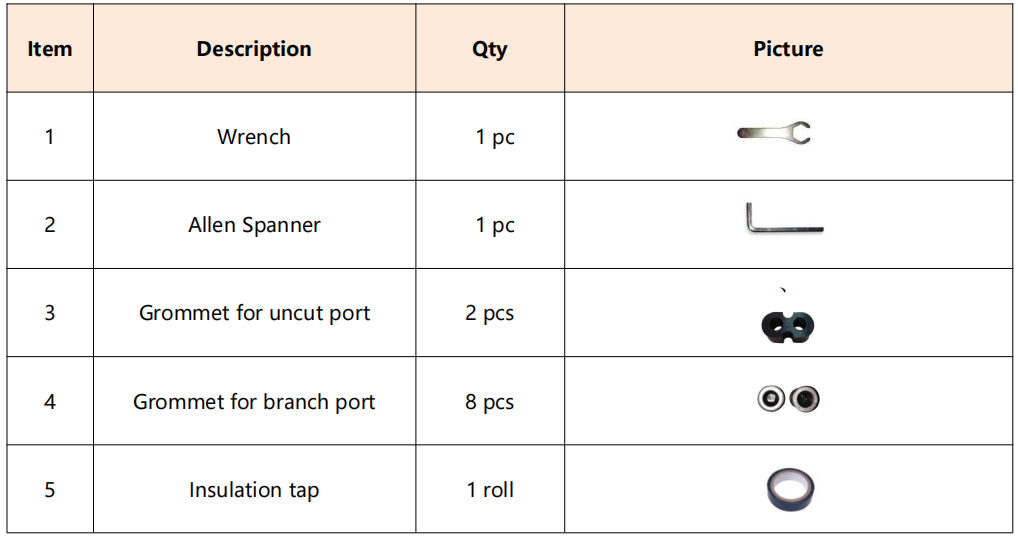

Accesorios estándar (imagen solo para referencia)

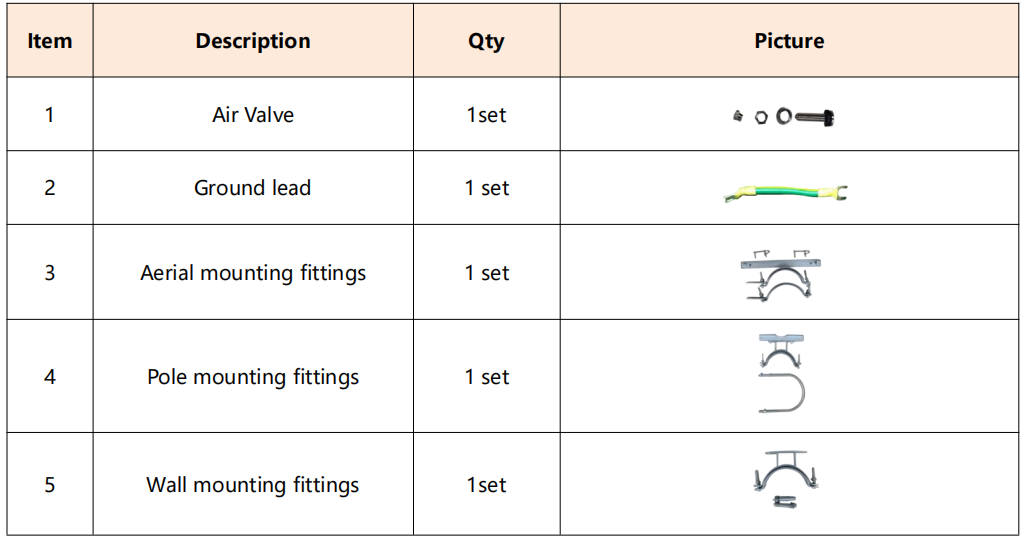

Accesorio opcional

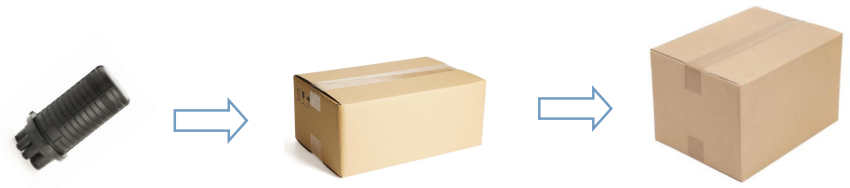

Información de embalaje
Construcción | Descripción |
Dimensión exterior （ l*m*h ） mm | 480* 275*245 |
Peso/PC （ kgs ） | 5.5 |
Tamaño de cartón （ l*w*h ） mm | 570* 500*540 |
Cantos/CTN （ PCS ） | 4 |
Peso/ctn （ kgs ） | 23.2 |
Servicios de diseño y personalización
L Proporcione el servicio todo el proceso desde el plan hasta el producto y el cliente.
L de satisfacer el requisito del cliente de personalizar el logotipo en un lugar adecuado para el producto existente.
Loméjese a los requisitos del cliente de hacer una modificación y personalización razonable para el producto existente.
l Proporcionar diseño gratuito según los requisitos del cliente después del acuerdo de cooperación firmado.
