FCST-15JDB-EC
Descripción general del producto

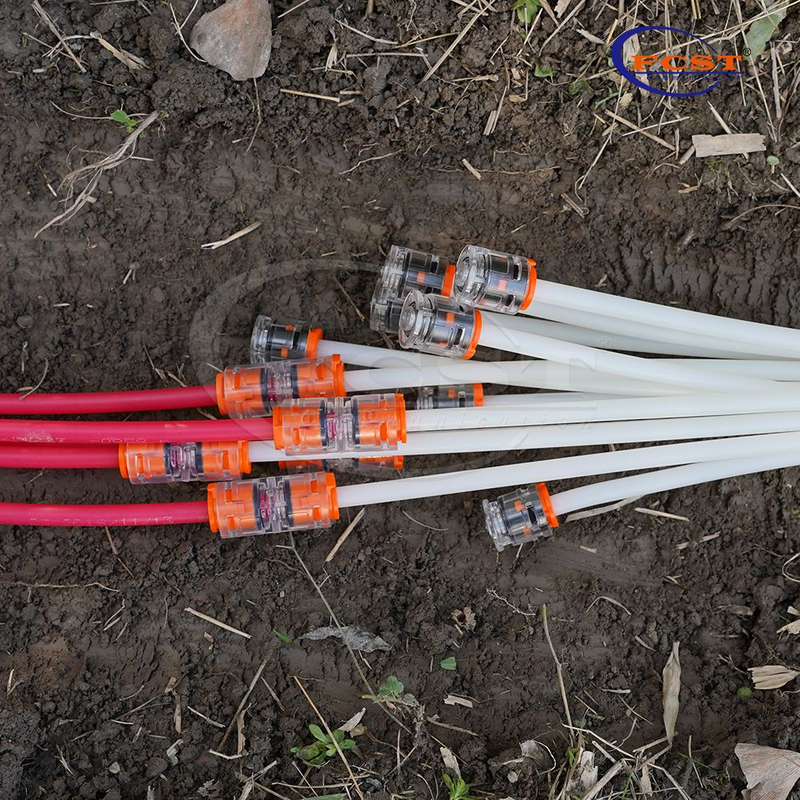

Los conectores push-on sin metal FCST-15JDB-EC cuentan con una carcasa de policarbonato transparente que mejora la estabilidad térmica y proporciona una excelente resistencia al impacto. Sus capacidades de conexión y desconexión rápidas y sencillas, combinadas con su diseño robusto y compacto y el uso de materiales duraderos, los hacen ideales para los entornos más hostiles, incluidas aplicaciones de montaje directo (DI) o enterramiento directo (DB) en implementaciones de redes de telecomunicaciones.
Ventajas de PRODUCT
Para microductos de 7-16 mm.
Fácil 'Push-In ' Instalación.
Diseño totalmente de plástico. (sin metal)
Cuerpo transparente cristalino.
Clip de bloqueo de seguridad premontado.

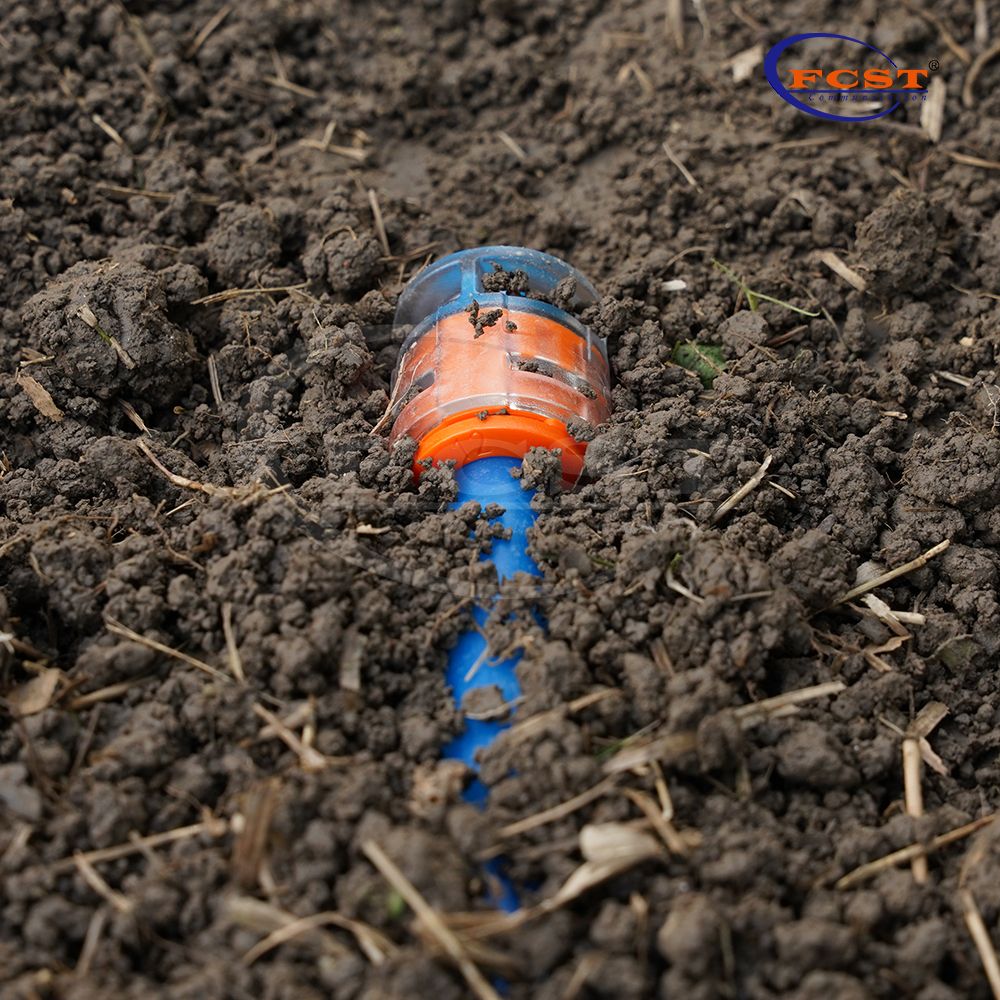

Adecuado para uso en aplicaciones de enterrado directo (DB).
Los componentes están fabricados con materiales reciclables para reducir las emisiones de dióxido de CO2.
Especificaciones del producto
Construcción | Descripción |
Tubo a conector | HDPEMicroducto( DB | DI | TW ) |
Líquido | Aire con sistema de soplado |
Presión de trabajo | 20 barras |
Presión de estallido | 25 bar |
Vida estimada | 25 años |
Clase de protección | IP68 |
Prueba de ingreso de agua | 0,5 bar durante 168 horas |
Temperatura de instalación | -15°C a +50°C |
Temperatura de funcionamiento (después de soplar) | -20°C a +70°C |
Temperatura de transporte y almacenamiento | -15°C a +45°C |
Fuerza de inserción | Tamaño ≤ 12 mm, ≤ 50 N | Tamaño ≥ 14 mm, ≤ 120 N |
Resistencia al impacto | 15J |
Según los estándares | DIN EN 50411-2-8, EN 50411-2-5, IEC 60794-1-24, E4: 15 julios, EN 61300-2-10,EN 61300-2-38:2006,IEC 60794-1-2 Método E1,Rohs,Alcance |
Estándar |
EN 60529:IP68 |
EN 61300-2-26: Niebla salina |
EN 61300-2-33: Reingresos |
IEC 60794-1-24, E4: 15 julios |
EN 61300-2-10: Resistencia al aplastamiento |
EN 61300-3-1: Apariencia visual |
EN 61300-2-4: Retención de microductos |
EN 61300-2-34: Resistencia química |
EN 50411-2-8: Anexo E: Fuerza de inserción |
EN 61386-22: Prueba del hilo incandescente a 750°C |
EN 50411-2-8:Anexo D:Prueba de instalación |
EN 61300-2-22: Cambio de temperatura |
EN60794-1-2 Método E1. Resistencia a la tracción |
EN 61300-2-38: 2006, Método B: Pérdida de presión |
EN 50411-2-8: Anexo C: Resistencia a alta presión |
EN 61300-2-23: 1997, Método 2: Inmersión en agua |
EN 61386-24: Sistemas de conductos enterrados bajo tierra |
EN 61300-2-38:2006, Método A: Rendimiento del sellado |

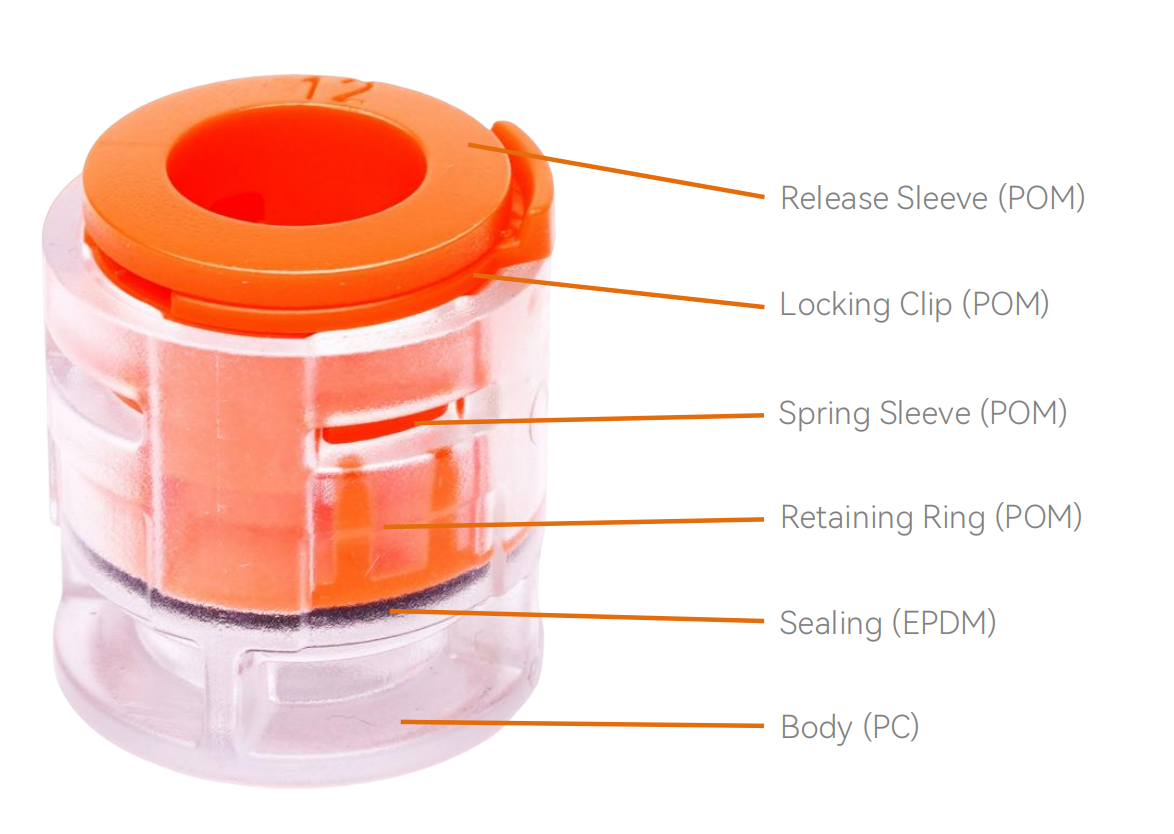

Material del producto
Información de pedido

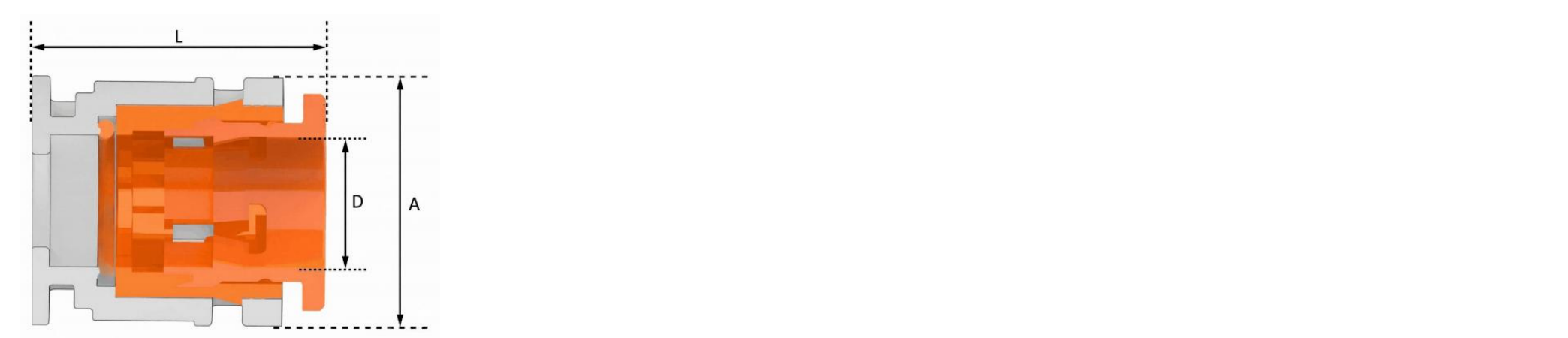

| Modelo | diámetro (mm) | Un (mm) | B (mm) | Largo (mm) | Peso (gramos) |
| FCST-15JDB-EC7 | 7+0.4 | 18,8+0,2 | 6,10±0,2 | 22,8±0,2 | 4.5-5 |
| FCST-15JDB-EC10 | 10+0.4 | 21,8+0,2 | 9,1±0,2 | 23,3±0,2 | 6,5-7,5 |
| FCST-15JDB-EC12 | 12+0.4 | 24,7+0,2 | 11,1±0,2 | 27,2±0,2 | 9-11 |
| FCST-15JDB-EC14 | 14+0.4 | 26,7+0,2 | 13,0±0,2 | 27,5±0,2 | 7,5-8,5 |
| FCST-15JDB-EC16 | 16+0.4 | 28,7+0,2 | 15,1±0,2 | 28,2±0,2 | 10,5-12,5 |
*Nota: Para otras tallas consultar con el departamento comercial.
