FCST-PUEM2
FCST
FCST-PUEM2
Descripción general del producto

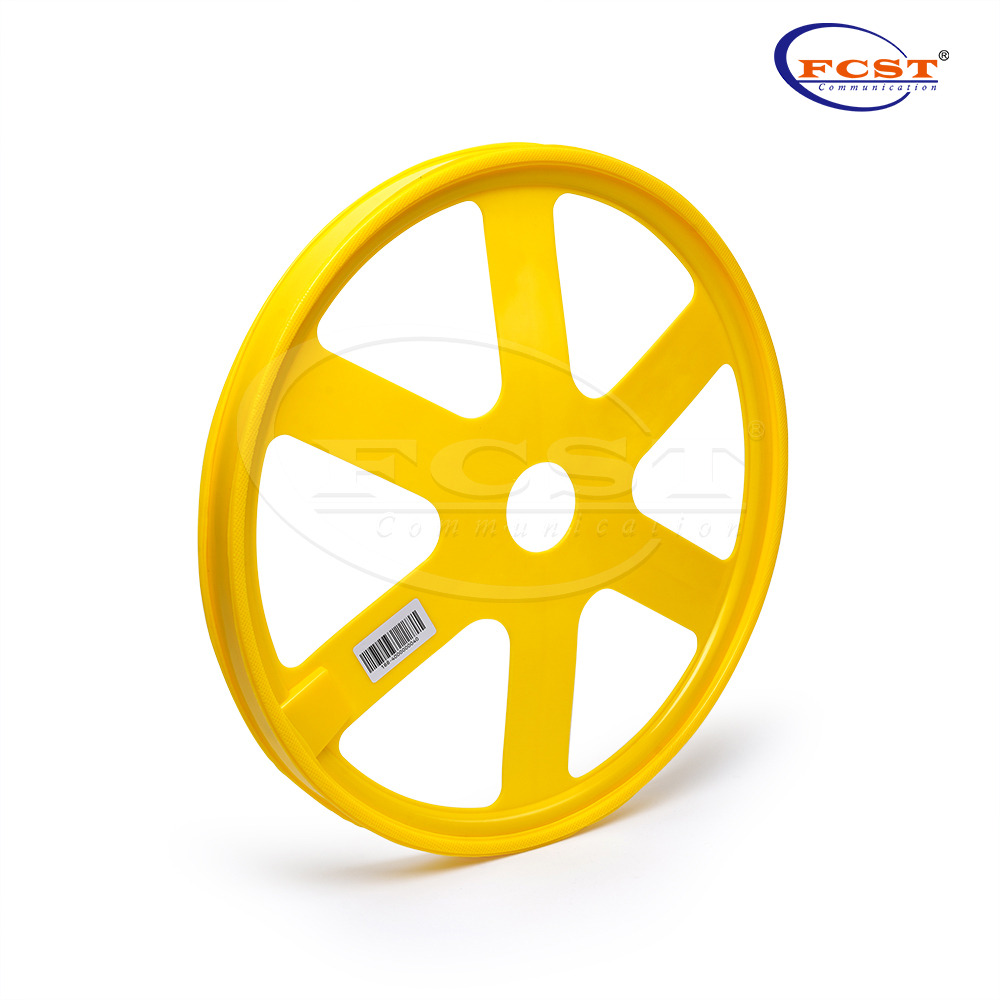

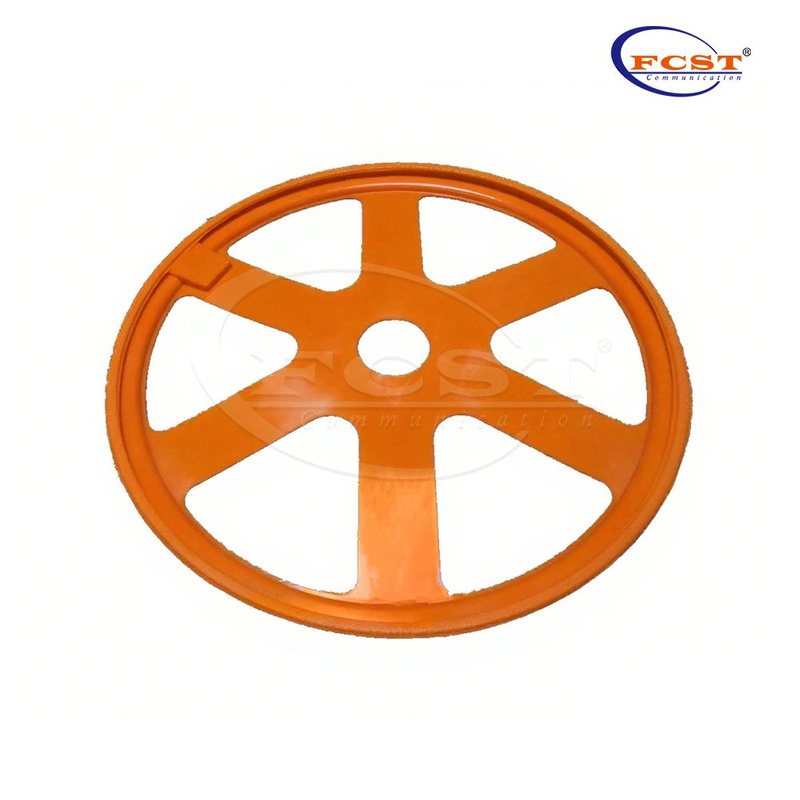

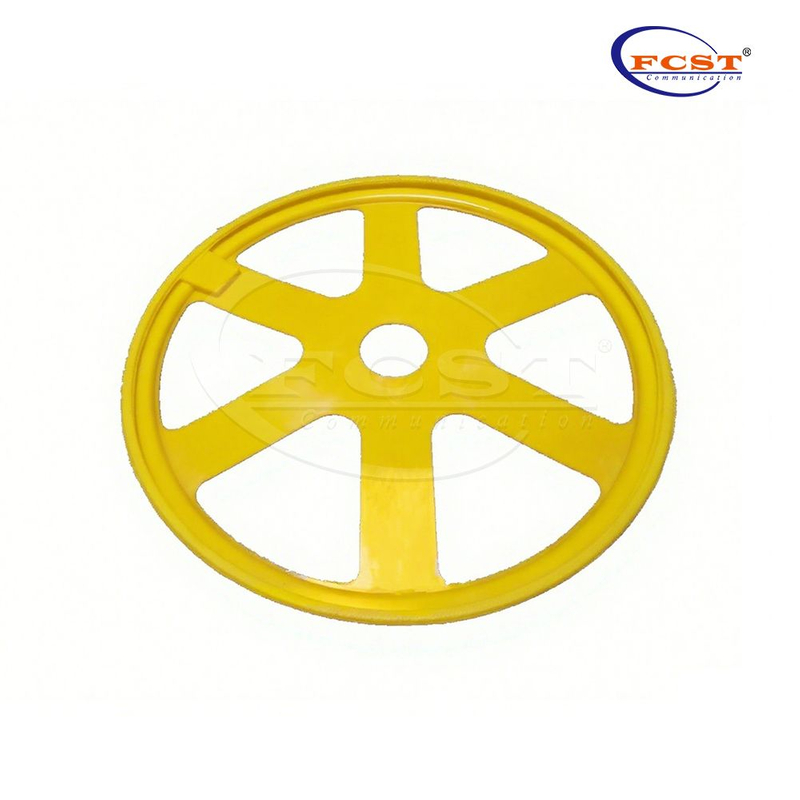

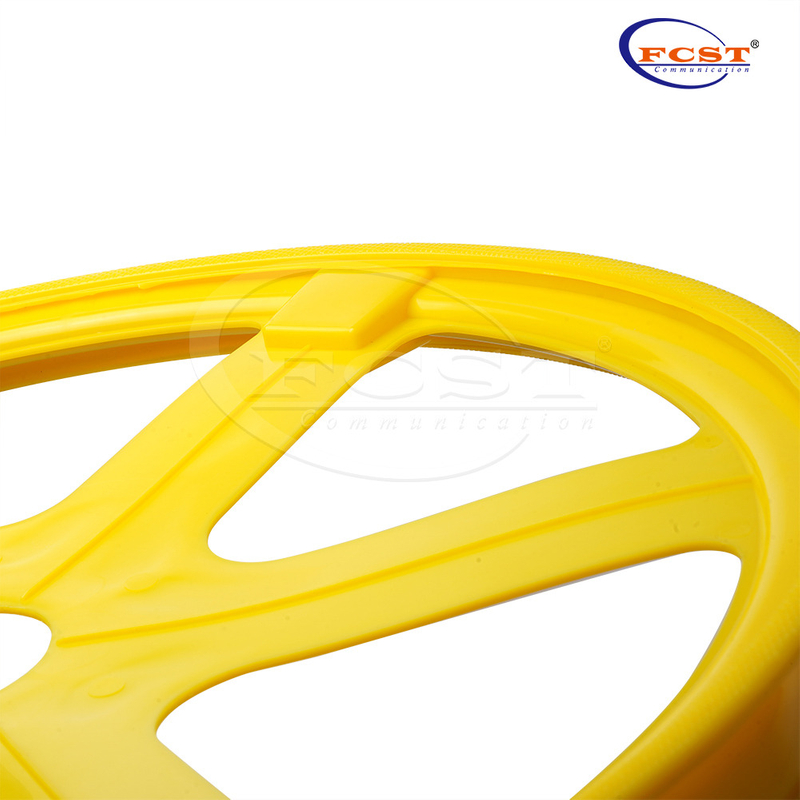

El marcador electrónico subterráneo pasivo FCST-PUEM2 de 2,4-2,8 m es un marcador electrónico subterráneo de disco de rango completo adecuado para marcar instalaciones subterráneas con grandes profundidades de enterramiento, como tuberías de gas de alta presión, cables ópticos de larga distancia, etc. El marcador de disco FCST-PUEM2 está diseñado y producido de acuerdo con frecuencias estándar internacionales y es compatible con localizadores de marcadores electrónicos diseñados y producidos de acuerdo con frecuencias estándar internacionales. (sin modo ID).
Ventaja del producto
Rango de detección de hasta <2,8 m.
Bola de marcador de precisión de alta ubicación.
Sin sustancias químicas nocivas en el interior.
Para pozos de hombre o instalación enterrada directa.
El reflector RF de autorrientación garantiza el mejor rango de detección y precisión.
Diseñado según frecuencias estándar internacionales.
Especificaciones del producto
| Construcción | Descripción |
Tipo de producto | Versión ex.id |
| Frecuencia | 169,8 kHz / 145,7 kHz / 121,6 kHz / 101,4 kHz / 134 kHz / 83 kHz / 66,35 kHz |
| Profundidad máxima detectable | 2,4~2,8 m (versión EX.ID) |
| Vida útil | 50 años |
| Diámetro | Φ400 mm 丨 15,7 pulgadas |
| Altura | 32 mm 丨 1,26 pulgadas |
| Material | HDPE |
| Peso | 0,385 kilos ± 10% |
| Nivel de protección | IP68 |
| Temperatura de almacenamiento | -20 ℃ a +50 ℃ |
| Temperatura de funcionamiento | -20 ℃ a +70 ℃ |
| Instalación de densidad | Generalmente 10~20m |
| Capacidad anticaída | Capaz de soportar caídas desde una altura de 3 metros sin afectar el rendimiento eléctrico. |
| Resistencia a la presión | Capaz de soportar una presión de 10KN sin sufrir daños. |
| Compatibilidad del detector | ED8000 u otros detectores con la misma frecuencia (por ejemplo: serie 3M Dynatel) pueden leer |

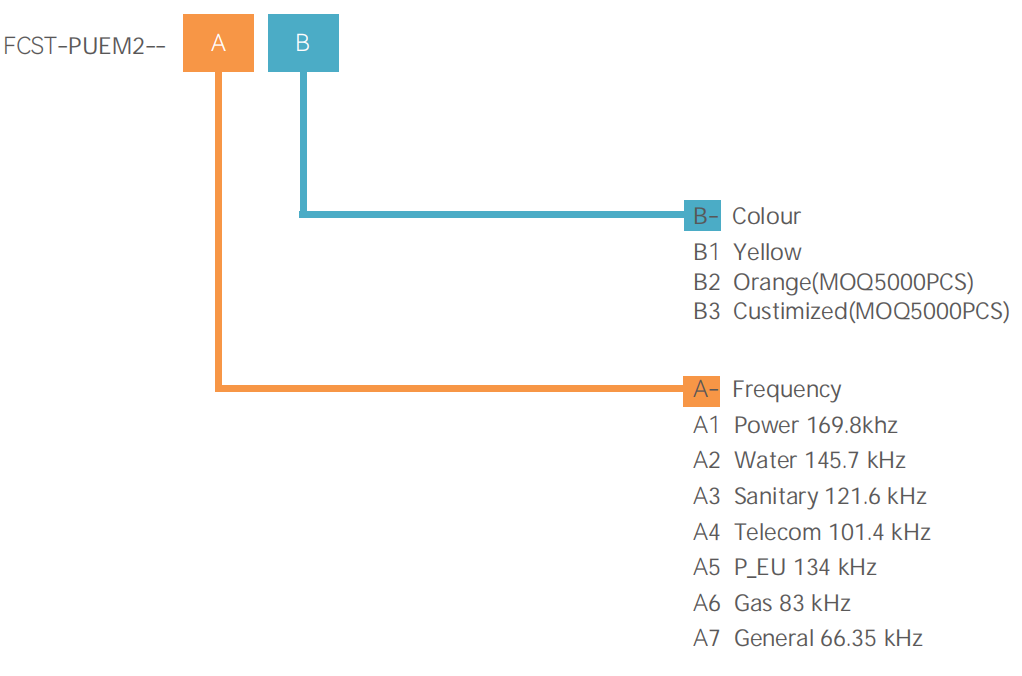

Información de pedido
*Nota: El modelo especificado se determina en función de las configuraciones opcionales. Por ejemplo: FCST-PUEM2--A1-B1.

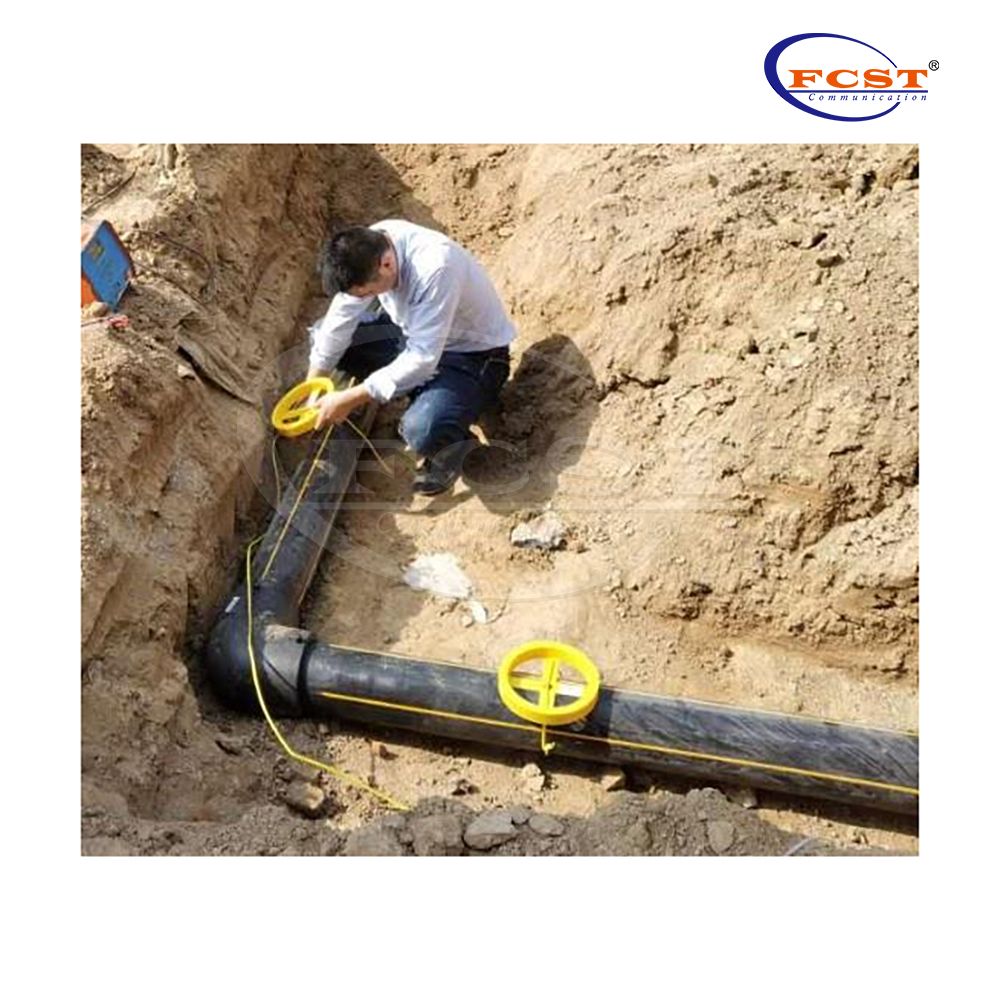

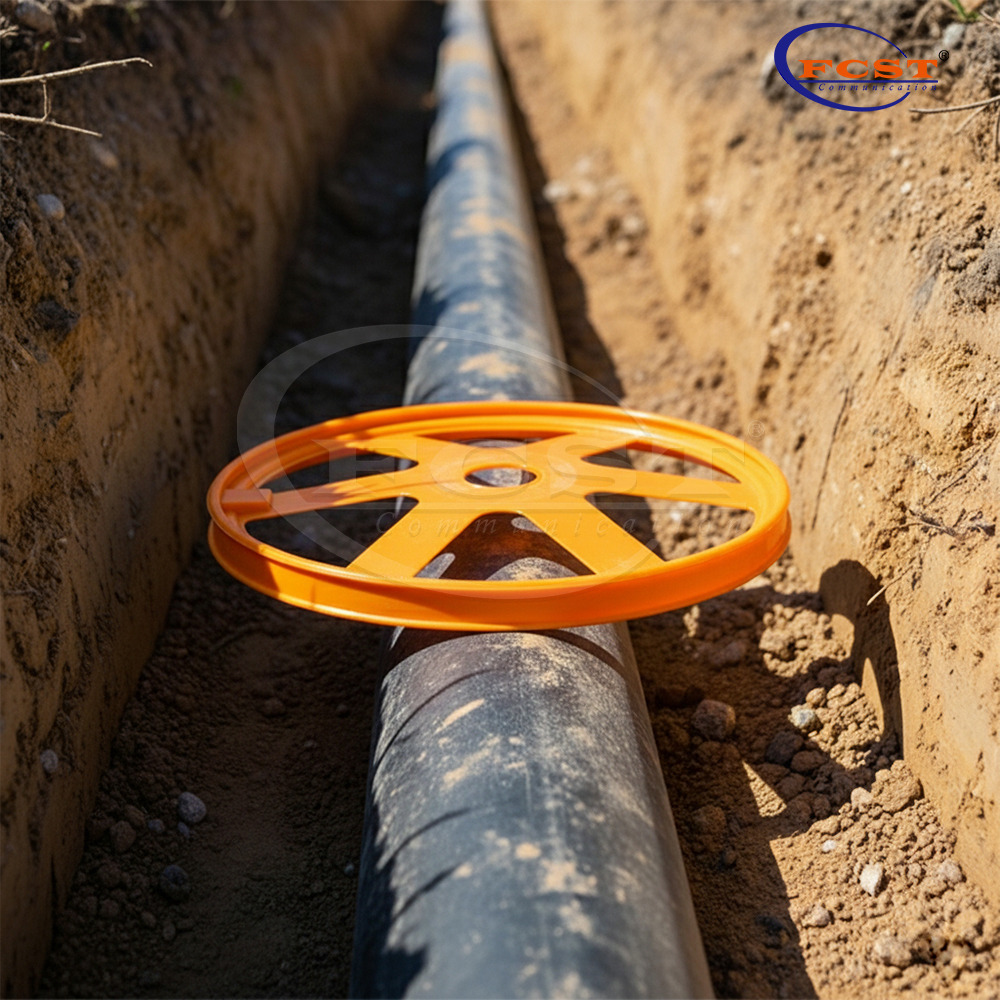

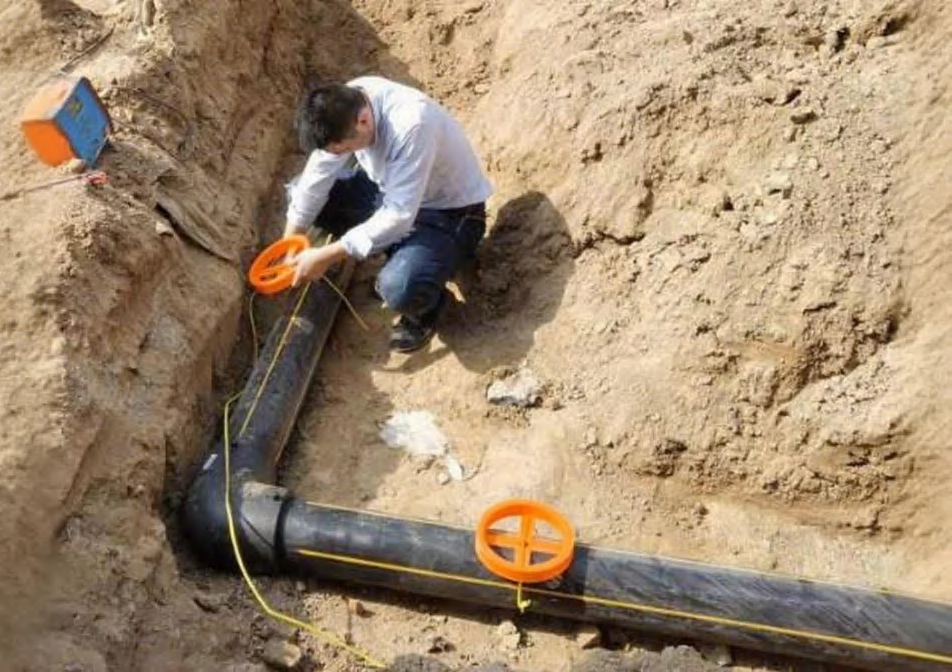

Instalaciones

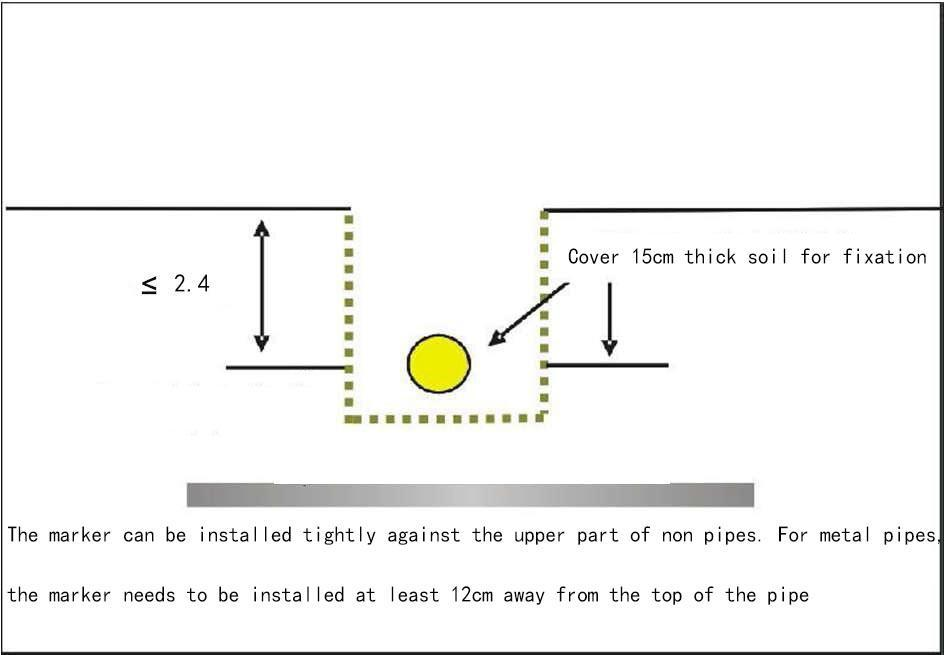

El marcador electrónico de disco debe instalarse encima de la tubería y mantenerse lo más horizontal posible. La tubería no metálica debe conectarse directamente a la tubería y fijarse con bridas. Al cubrir el suelo, se debe usar arena o arena para llenar el espacio entre el marcador y la tubería para evitar una fuerza desigual sobre el marcador después de cubrir el suelo. Considerando la incertidumbre del espesor posterior de la cubierta del suelo, generalmente se recomienda que la profundidad de entierro sea inferior al 80% de la profundidad máxima detectable del modelo. Para evitar interferencias mutuas entre marcadores, la distancia entre dos marcadores adyacentes debe ser superior a 1,5 metros. Hoja de datos del marcador electrónico FCST-PUEM2. No presione el marcador debajo de la tubería o el objeto marcado. Si se trata de una tubería de metal, el marcador debe mantenerse a una distancia de no menos de 12 cm desde la parte superior de la tubería y no debe haber objetos metálicos que cubra el marcador.
