FCST-40/48-CH 100G ATMAL AWG

  • Bajo PDL.
  • Baja pérdida de inserción.
  • Crosstalk extremadamente baja.
  • Baja dispersión cromática.
  • Tecnología establecida de sílice en silicón.
Estado de Disponibilidad:
Cantidad:
  • FCST-40/48-CH 100G ATMAL AWG

  • FCST

  • FCST-40/48-CH 100G Athermal AWG

Descripción del producto

FCST Optronics ofrece una gama completa de productos térmicos/atérmicos de AWG, incluidos 50 GHz, 100 GHz y 200 GHz AWG térmico/atérmico. Aquí presentamos la especificación genérica para el componente Mux/Demux de 40 canales de 100 GHz Gaussian AWG (40 canales AAWG) suministrado para su uso en el sistema DWDM.

AWG Athermal (AAWG) tiene un rendimiento equivalente a AWG térmico estándar (TAWG) pero no requiere energía eléctrica para la estabilización. Se pueden usar como reemplazos directos para filtros de película delgada (módulo DWDM tipo filtro) para casos en que no hay energía disponible, también adecuada para aplicaciones al aire libre de más de 30 a +70 grados en redes de acceso. Athermal AWG (AAWG) de FCST proporciona un excelente rendimiento óptico, alta confiabilidad, facilidad de manejo de fibras y solución de ahorro de energía en un paquete compacto. Se pueden seleccionar diferentes fibras de entrada y salida, como fibras SM, fibras MM y fibra PM para cumplir con diferentes aplicaciones. También podemos ofrecer diferentes paquetes de productos, influenciando una caja de metal especial y 19 "1U RackMount.

Los componentes planos de DWDM (AWG térmico/atérmico) de FCST Optronics están completamente calificados de acuerdo con los requisitos de garantía de confiabilidad de Telcordia para los componentes de fibra óptica y optoelectrónica (GR-1221-Corore/UNC, requisitos de garantía genérica para componentes de ramificación óptica y fibra óptica, y Telcordia TR-NWT-000468, Prácticas de garantía de confiabilidad para dispositivos optoelectrónicos).

Producto  Ventajas

  • Bajo PDL.

  • Baja pérdida de inserción.

  • Crosstalk extremadamente baja.

  • Baja dispersión cromática.

  • Tecnología establecida de sílice en silicón.

Aplicaciones de productos

l  Transmisión DWDM.

l  Enrutamiento de longitud de onda.

l  Multiplexación óptica de suma/caída.

Parámetro

Especificaciones

Men

Típico

Mhacha

Número of  Canales

40/48

Número de espaciado del canal (GHz)

100

Cha. Longitud de onda central (NM)

Banda c

Clear Channel Passband (NM)

±0.1

Estabilidad de longitud de onda (NM)

±0.05

-1DB Width de la banda del canal (NM)

0.36

-

-

-3Ancho de banda del canal DB (NM)

0.51

-

-

Pérdida de inserción óptica en ITU Grid (DB)

-

4.5

6.0

Aislamiento de canal adyacente (DB)

25

-

-

Aislamiento del canal no adyacente (DB)

30

-

-

Aislamiento total del canal (DB)

24

-

-

Uniformidad de pérdida de inserción (DB)

-

-

1.0

Directividad (solo máx) (DB)

45

-

-

Inserción de pérdida de pérdida (DB)

-

-

0.5

Pérdida de retorno óptico (DB)

40

-

-

Pérdida dependiente de la polarización en la banda de canal claro (DB)

-

0.3

0.5

Dispersión del modo de polarización (PS)

-

-

0.5

Potencia óptica máxima (DBM)

-

-

23

Rango de monitoreo de entrada/ salida de Mux1 Demux (DBM)

-35

-

+23

Humedad operativa (%HR)

5

-

95

Temperatura de almacenamiento (c)

-40

-

+85

Humedad de almacenamiento (%HR)

5

-

95

Temperatura de funcionamiento (c)

-5 ~+65 (-40 ~+85 opcional)

Tamaño del paquete (mm)

L120 x W70 x H10

Tamaño entre tornillos (mm)

110x60

Especificaciones del producto

Nota:IL representa el peor de los casos sobre un +/- 0. La ventana de 1 nm alrededor del PDL de longitud de onda de ITU se midió en polarización promedio sobre una ventana +/- 0.1nm alrededor de las especificaciones de longitud de onda de ITU puede cambiar sin previo aviso.

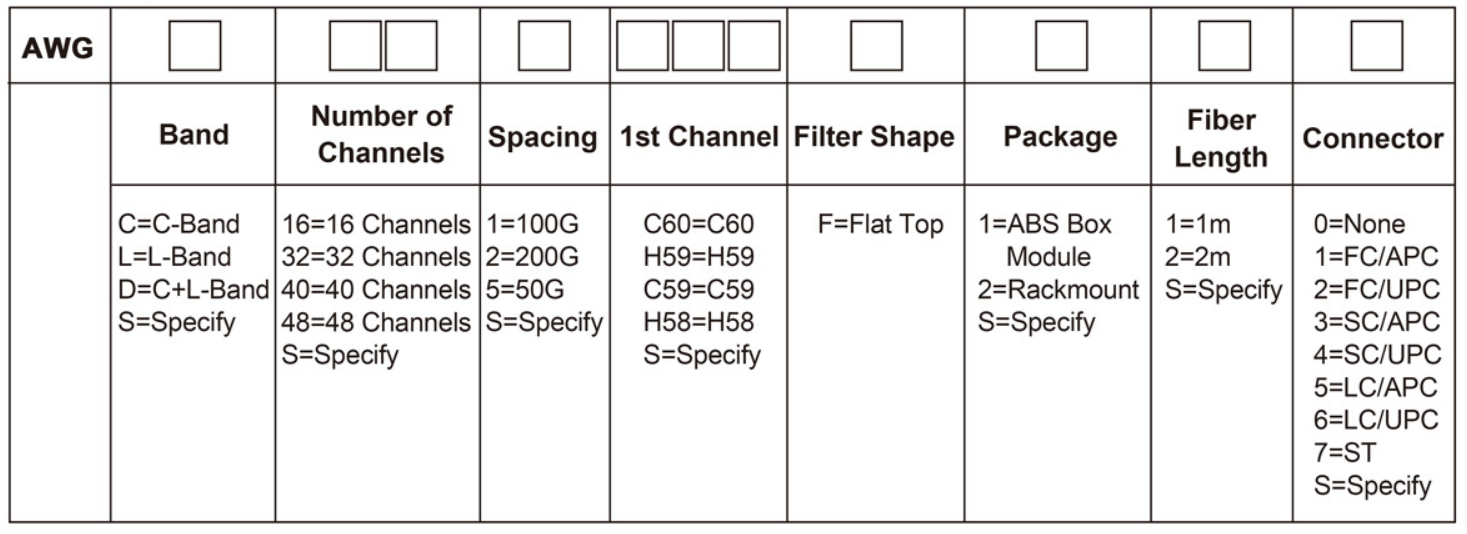

Información sobre pedidos

图片 1

El Preducción Workshop Scómo

NY`YOKS_GP (QXRI5D3
