Un conector de microducto bien diseñado debe proporcionar un paso interno suave, una alineación precisa del conducto, un sellado confiable y un rendimiento mecánico estable. Estas características ayudan a evitar que la conexión se convierta en una restricción innecesaria durante la instalación.
Un conector de fibra óptica debería hacer más que unir dos conductos. Debería ayudar a mantener un camino continuo y de baja resistencia para el cable de fibra.
Las consideraciones clave de diseño incluyen:
· Orificio interno liso
· Transición controlada entre conductos
· Alineación precisa
· Sellado fiable
· Dimensiones exteriores prácticas
· Rendimiento mecánico y ambiental estable
Estos factores trabajan junto con las características del cable, la condición del microducto, la geometría de la ruta, la presión del aire, la lubricación y el equipo de soplado..
La guía de la Asociación de Fibra Óptica sobre la instalación de fibra explica que el aire comprimido ayuda a que el cable flote dentro del microducto, lo que reduce la fricción a medida que el cable se empuja a través del conducto.
Durante el soplado de fibra, el cable debe moverse a través del microducto con fricción controlada.
Un escalón interno, un borde afilado o un pasaje mal diseñado dentro de un quinto conector de microducto pueden introducir resistencia adicional. Una conexión puede tener un impacto limitado, pero conexiones repetidas a lo largo de una ruta larga pueden hacer que la instalación sea más exigente.
Un orificio interno liso permite que el conector funcione más como una continuación del microducto que como una interrupción en el recorrido del cable.
La la FOA guía de instalación de fibra subterránea de identifica el peso del cable, la presión del aire y la fricción dentro del microducto como factores que afectan la distancia de soplado.
El objetivo del diseño es sencillo: mantener el recorrido del cable lo más continuo posible.
Conectar dos microductos no es sólo una tarea mecánica. La transición entre ellos también pasa a formar parte del recorrido del cable.
Esto es particularmente importante cuando se conectan diferentes tamaños de conductos con un reductor de microductos..
Un cambio repentino en la geometría interna puede crear una resistencia adicional a medida que el cable de fibra pasa a través de la conexión. Un reductor bien diseñado debe proporcionar una transición controlada entre los dos tamaños de conducto.
La Recomendación UIT-T L.108, anteriormente L.79 , cubre las características, la construcción y los métodos de prueba para unidades y cables de fibra de microductos utilizados con instalaciones de soplado.
El marco actual de IEC también incluye métodos de prueba específicos para cableado de microductos instalado mediante soplado, incluido el comportamiento de instalación a través de rutas representativas. IEC 60794-1-124 cubre las pruebas de instalación para cableado de microductos.
Para los contratistas, la cuestión práctica es sencilla:
¿La conexión crea una transición fluida u otra restricción?
Se pueden conectar dos microductos de forma segura sin que estén perfectamente alineados.
Para el soplado de fibra, esa distinción es importante.
Un desplazamiento entre las secciones del conducto puede crear un camino interno desigual a medida que el cable se mueve a través de la conexión. Cuando se instalan varios conectores en una red, la alineación constante se vuelve cada vez más importante.
Los buenos accesorios de ajuste a presión deben sujetar ambos extremos del conducto de forma segura mientras mantienen su posición prevista.
Por eso también es importante la preparación de los conductos antes de soplar. La documentación de cables de fibra óptica de microductos de Prysmian identifica la instalación soplada como una aplicación específica para cables de fibra óptica de microductos y enfatiza las características del cable adecuadas para este método de instalación.
El conector debe preservar una ruta de cable preparada en lugar de introducir otra restricción.
La instalación de fibra asistida por aire se basa en un flujo de aire controlado a través del microducto.
Una conexión mal sellada puede permitir que se escape el aire, reduciendo la eficacia del proceso de soplado. El agua y la contaminación también pueden ingresar al sistema de conductos durante la instalación subterránea.
Por lo tanto, un sellado fiable tiene dos funciones:
· Mantener la integridad del recorrido del aire durante el soplado de fibra.
· Protección de la conexión del conducto después de la instalación.
Consideraciones sobre la instalación asistida por aire de cables de microductos de Corning explica el papel del aire comprimido en la reducción de la fricción durante la instalación de cables de microductos y analiza los factores que afectan el proceso de instalación.
Para aplicaciones de microductos subterráneos y de entierro directo , el sellado es particularmente importante porque las conexiones pueden volverse de difícil acceso después de la construcción.
La especificación europea EN 50411-2-8 para conectores de microductos aborda específicamente los requisitos dimensionales, mecánicos, ambientales, de sellado, instalación y fuerza de inserción para conectores de microductos de fibra soplada.
El diseño del conector también afecta la facilidad con la que los equipos pueden trabajar con el producto en el campo.
Los microductos a menudo se instalan en pozos de registro, gabinetes , de registro , conductos y otros espacios confinados. Las implementaciones de alta densidad pueden requerir la instalación de varios conductos juntos.
Un conector de gran tamaño puede dificultar el manejo y el enrutamiento. Un perfil externo compacto brinda a los instaladores una mayor flexibilidad cuando el espacio es limitado.
Esta consideración encaja en el entorno de instalación más amplio abordado por la guía de instalación de cables de BICSI , que incluye información sobre fibra óptica, relleno de conductos e instalaciones que involucran microductos.
Por lo tanto, para los compradores B2B, las dimensiones externas son parte de la practicidad de la instalación, no simplemente una especificación del producto.
Un conector de microducto debe permanecer estable en las condiciones en las que se instala la red.
Dependiendo de la aplicación, esto puede incluir:
· Cambios de temperatura
· Exposición a la humedad y al agua.
· Estrés mecánico
· Instalación subterránea
· Exposición ambiental o química
Para aplicaciones de enterramiento directo, la resistencia al impacto también puede ser importante. Un conector puede experimentar fuerzas mecánicas durante la instalación o un movimiento posterior del suelo, por lo que se debe considerar la protección mecánica junto con el rendimiento del sellado.
IEC 60794-1-213 proporciona un método de prueba específico para el rendimiento de resistencia a la presión de los microductos utilizados para la instalación de cables soplados o unidades de fibra, incluida la resistencia a fugas y daños visibles.
Para aplicaciones subterráneas exigentes, los diseños de mayor impacto, como los conectores de microductos resistentes a impactos 15J , pueden proporcionar un nivel adicional de protección mecánica.
La cuestión importante no es simplemente qué material se utiliza, sino si el diseño completo del conector puede mantener el rendimiento requerido en el entorno previsto.
Un conector de microducto de ajuste a presión no puede determinar por sí solo el rendimiento del soplado.
El diámetro y el peso del cable, la relación de llenado de los microductos, la longitud de la ruta, las curvas, la temperatura, la lubricación, la limpieza de los conductos, la presión del aire y el equipo de soplado influyen.
La guía de construcción de soplado de fibra de CommScope analiza el flujo de aire, la presión, la humedad, la fricción, la configuración del equipo y las condiciones del campo que pueden afectar la eficiencia del soplado de fibra.
El objetivo, por tanto, no es elegir un conector simplemente porque promete una mayor distancia de soplado.
El mejor enfoque es seleccionar un conector que no introduzca resistencias, fugas, desalineaciones o dificultades de manejo innecesarias en una instalación que de otro modo estaría bien preparada.
Al seleccionar un conector recto enterrado directamente para un proyecto de infraestructura de fibra, considere la conexión completa en lugar de una especificación.
factor de diseño | Por qué es importante |
Orificio interno liso | Ayuda a minimizar la resistencia innecesaria. |
Transición controlada | Soporta una ruta de cable continua entre conductos. |
Alineación precisa | Mantiene la trayectoria del conducto consistente |
Sellado fiable | Ayuda a mantener la integridad del camino aéreo y resistir el ingreso de agua. |
Perfil compacto | Simplifica la instalación en espacios confinados o de alta densidad |
Impacto y estabilidad del material | Soporta el rendimiento mecánico y ambiental. |
El conector también debe coincidir con el tamaño del microducto, el método de instalación, los requisitos de presión y el entorno operativo esperado.
¿Puede un conector de microducto afectar el rendimiento del soplado de fibra?
Sí. La geometría, la alineación, el sellado y las transiciones internas del conector de tubo de HDPE pueden influir en la continuidad y resistencia de la ruta del cable. Sin embargo, el rendimiento del soplado también depende del cable, microducto, ruta, equipo y condiciones de instalación.
¿Qué hace que un acoplador de microductos sea adecuado para el soplado de fibra?
Un conector adecuado debe proporcionar un paso interno suave, una alineación precisa, un sellado confiable y un rendimiento mecánico estable. También es importante la compatibilidad con el tamaño del microducto y el entorno de instalación.
¿Por qué es importante la alineación del ajuste a presión de los microductos?
Una mala alineación puede crear una transición desigual entre dos secciones de microductos. La alineación precisa ayuda a mantener una trayectoria de cable constante durante el soplado de fibra.
¿Importa el sellado durante el soplado de fibra?
Sí. La instalación asistida por aire se basa en un flujo de aire controlado a través del microducto. Una conexión debidamente sellada ayuda a prevenir fugas de aire y protege el sistema de conductos del agua y la contaminación.
¿Qué debo considerar al comprar un conector de tubo recto DB?
Considere la geometría interna, la alineación, el sellado, las dimensiones externas, la resistencia al impacto, la estabilidad del material, los requisitos de presión, las condiciones ambientales y la compatibilidad con el sistema de microductos completo.
Diferentes condiciones de red pueden requerir diferentes diseños de conectores:
· Conectores de microductos : para conexiones seguras entre secciones de microductos.
· Conectores de microductos resistentes a impactos 15J : para aplicaciones donde se requiere una mayor protección mecánica.
· Reductores de microductos : para conectar diferentes diámetros de microductos con una transición controlada.

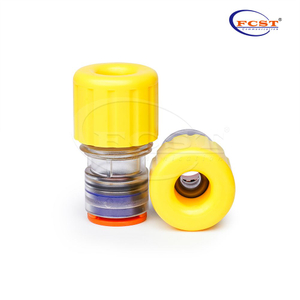

· Tapas de extremo y topes de extremo de microductos : para proteger los extremos de conductos abiertos del agua, el polvo y la contaminación.
Un conector de microducto de ajuste a presión es un componente pequeño, pero se convierte en parte del recorrido de instalación de la fibra.
Para los contratistas de fibra, distribuidores de telecomunicaciones, operadores de redes y desarrolladores de infraestructura, un buen diseño de conector significa más que una unión mecánica segura. Significa mantener una trayectoria de cable suave, una alineación precisa, un sellado confiable y dimensiones de instalación prácticas.
Cuando estos detalles se consideran en conjunto, el conector del conducto de fibra soplada se convierte en una parte integrada de una red de fibra bien preparada, y no en otra posible restricción a lo largo de la ruta.
