Microducto LSZH (interior)
FCST
Descripción general del producto

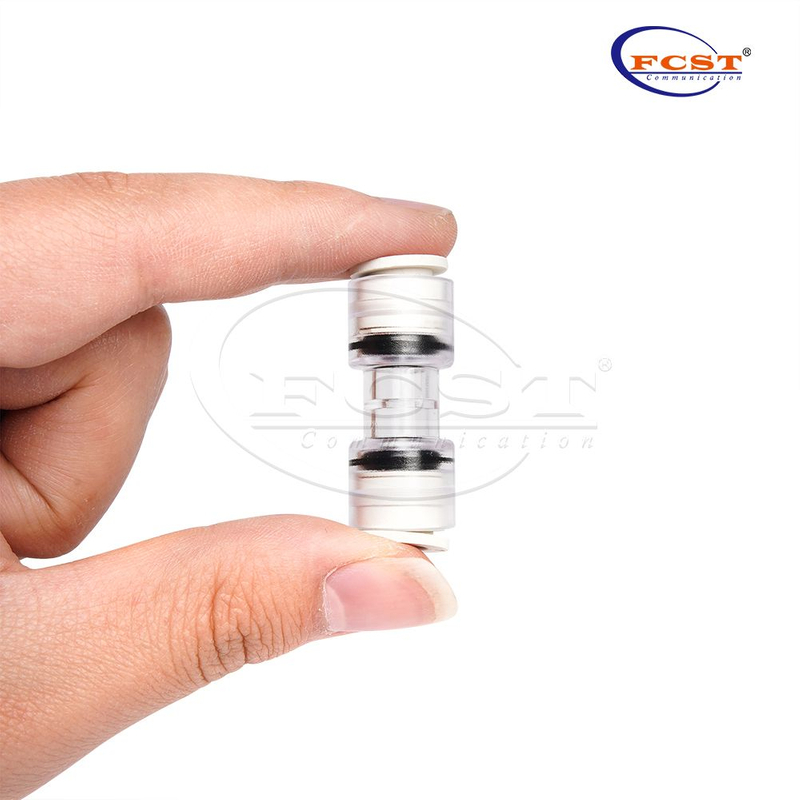

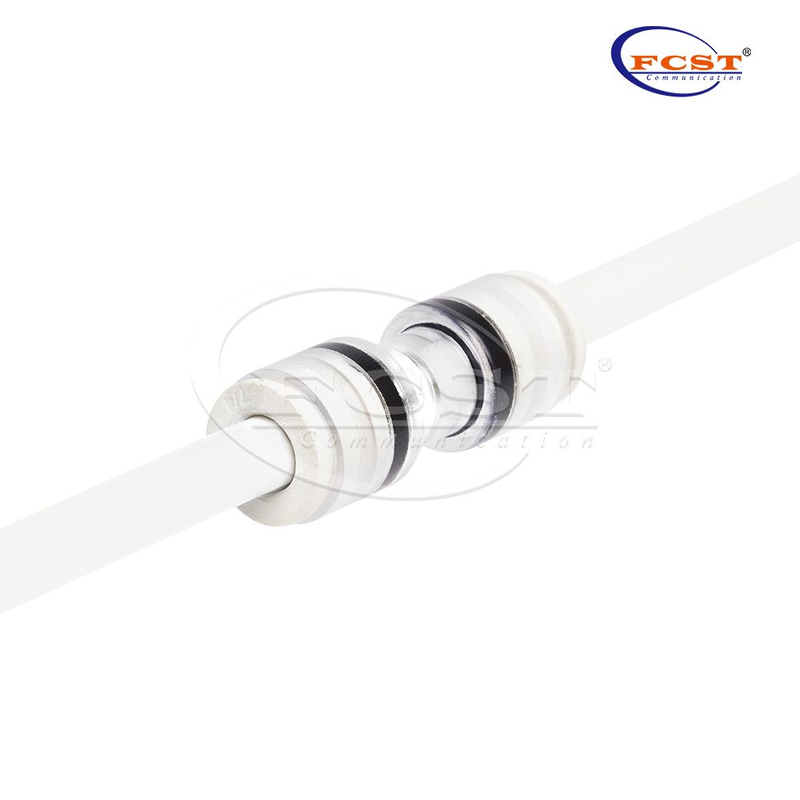

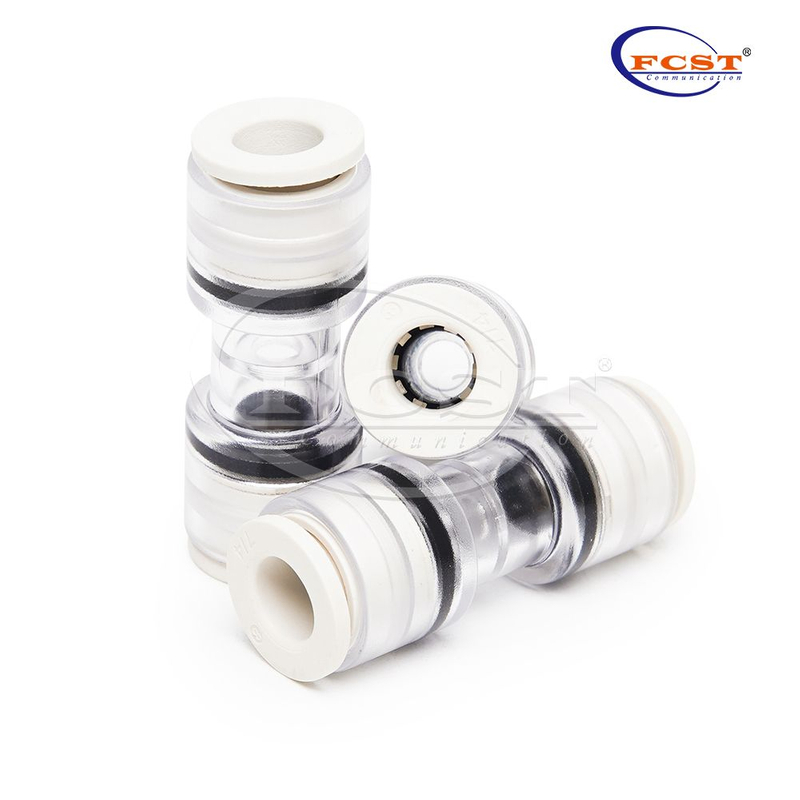

Conector recto de microducto LSZH Realice conexiones entre microductos de forma rápida y sencilla en aplicaciones internas, sin necesidad de herramientas. El diseño transparente permite un mayor control al conectar Microductos y permite la confirmación visual de la presencia de un cable.
Ventajas de productos
Para microductos de 3-20 mm.
Fácil instalación 'push-in'.
Cuerpo transparente cristalino.
El 95% del material está hecho de no metal.
Probado de acuerdo con EN 50411-2-8: 2009.
Anillos de bloqueo para evitar la extracción accidental del conector.

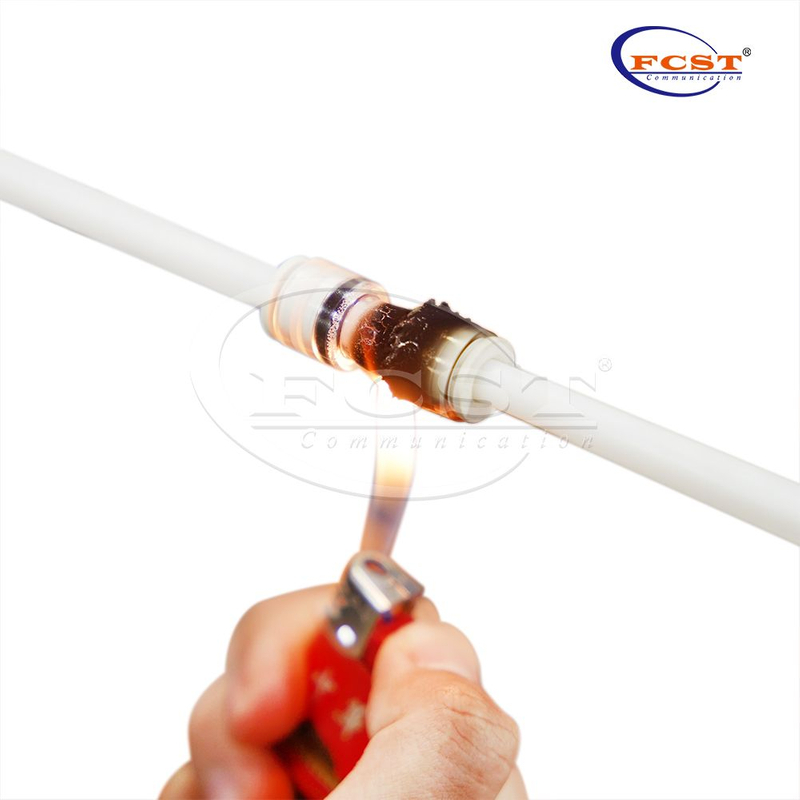

Probado de acuerdo con UL94 V-0: resistencia al fuego para aplicaciones en edificios.
Especificaciones del producto
Construcción | Descripción |
Tubo a conector | Microducto LSZH (interior) |
Líquido | Aire con sistema de soplado |
Presión de trabajo | 20 barras |
Presión de estallido | 25 bar |
Vida estimada | 25 años |
Clase de protección | IP68 |
Prueba de ingreso de agua | 0,5 bar durante 168 horas |
Temperatura de instalación | -15°C a +45°C |
Temperatura de funcionamiento | -15°C a +45°C |
Temperatura de transporte y almacenamiento | -15°C a +45°C |
Fuerza de inserción | Tamaño≤12 mm,≤ 50 N | Tamaño ≥14 mm, ≤ 120 N |
Resistencia al impacto | 1,5J |
Según los estándares | UL94 V-0, CEI EN 50411-2-8, EN 50411-2-5 |
Estándares
Construcción |
EN 60529:IP68 |
EN 61300-2-26: Niebla salina |
EN 61300-2-33: Reingresos |
Prueba de combustión vertical UL94-V0 |
EN 61300-2-10: Resistencia al aplastamiento |
EN 61300-3-1: Apariencia visual |
EN 61300-2-4: Retención de microductos |
EN 61300-2-34: Resistencia química |
EN 50411-2-8: Anexo E: Fuerza de inserción |
EN 61386-22: Prueba del hilo incandescente a 750°C |
EN 60794- 1-2: 2003, Método E4: impacto |
EN 50411-2-8:Anexo D:Prueba de instalación |
EN 61300-2-22: Cambio de temperatura |
EN60794-1-2 Método E1. Resistencia a la tracción |
EN 61300-2-38: 2006, Método B: Pérdida de presión |
EN 50411-2-8: Anexo C: Resistencia a alta presión |
EN 61300-2-23: 1997, Método 2: Inmersión en agua |
EN 61386-24: Sistemas de conductos enterrados bajo tierra |
EN 61300-2-38:2006, Método A: Rendimiento del sellado |

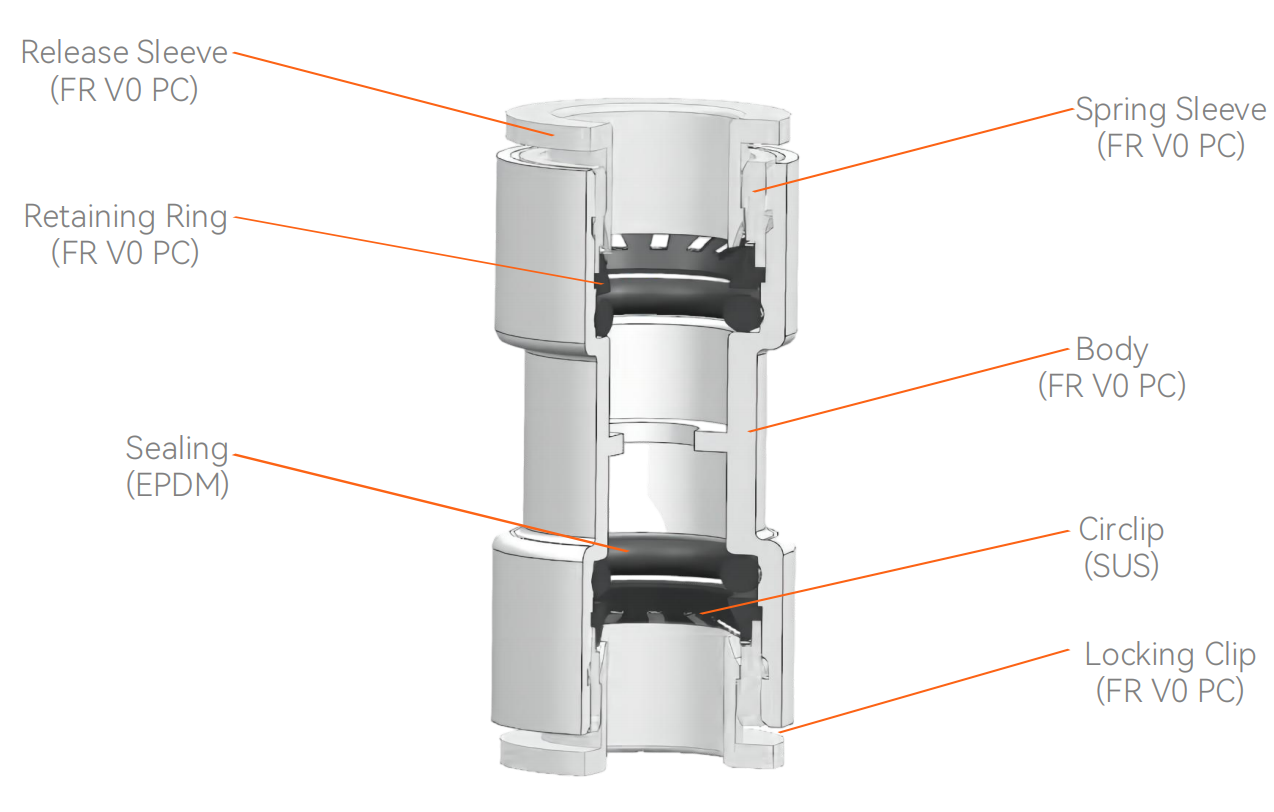

Material del producto
Información de pedido

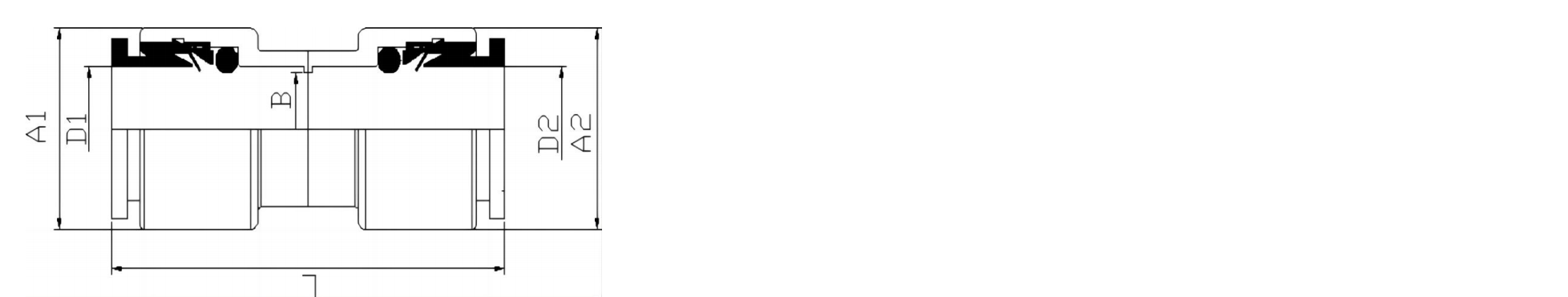

| Modelo | D1 (mm) | D2 (mm) | A1 (mm) | A2 (mm) | B (mm) | Largo (mm) | Peso (g) |
| L-ERPU3/2.1 | 3 | 3 | 11±0,2 | 11±0,2 | 2,1±0,12 | 30,7±0,5 | - |
| L-ERPU5/3.5 | 5 | 5 | 13,5±0,2 | 13,5±0,2 | 3,5±0,12 | 35,8±0,5 | 3,6±5% |
| L-ERPU6/3.5 | 6 | 6 | 13,5±0,2 | 13,5±0,2 | 3,5±0,12 | 35,8±0,5 | 3,6±5% |
| L-ERPU7/4 | 7 | 7 | 15,2±0,2 | 15,2±0,2 | 4±0,12 | 41,2±0,5 | 5,4±5% |
| L-ERPU8/6 | 8 | 8 | 15,2±0,2 | 15,2±0,2 | 4±0,12 | 41,2±0,5 | 4,7±5% |
| L-ERPU10/6 | 10 | 10 | 17,5±0,2 | 17,5±0,2 | 6±0,12 | 45,2±0,5 | 6,6±5% |
| L-ERPU10/8 | 10 | 10 | 17,5±0,2 | 17,5±0,2 | 8±0,12 | 45,2±0,5 | 6,7±5% |
| L-ERPU12/8 | 12 | 12 | 21.5 ± 0.2 | 21.5 ± 0.2 | 8±0,12 | 52.2 ± 0.5 | 11,7±5% |
| L-ERPU12/10 | 12 | 12 | 21.5 ± 0.2 | 21.5 ± 0.2 | 10 ± 0.12 | 52.2 ± 0.5 | 11,8±5% |
| L-ERPU14/10 | 14 | 14 | 23,5±0,2 | 23,5±0,2 | 10 ± 0.12 | 52.2 ± 0.5 | 12,95±5% |
| L-ERPU16/12 | 16 | 16 | 25,3±0,2 | 25,3±0,2 | 12±0,12 | 52.2 ± 0.5 | 14,5±0,2 |
| L-ERPU20/16 | 20 | 20 | 32,7±0,3 | 32,7±0,3 | 16±0,12 | 55,9±0,5 | 27,8±0,2 |
*Nota: Para otras tallas consultar con el departamento comercial.
Preguntas y respuestas
1. ¿Cuál es la capacidad de producción del conector de microducto??
14/10mm
Capacidad de producción diaria: 23.000 uds.
Capacidad de producción mensual: 780.000 unidades.
2. ¿Cuántas instalaciones de producción y empleados tiene FCST?
1.Área de fábrica: 12.000 metros cuadrados.
2.Número de empleados: 150 personas.
3.Punzonadoras de alta velocidad: 10 conjuntos.
4.Máquinas de moldeo por inyección de plástico: 43 conjuntos.
5.Máquinas de moldeo por compresión de anillos de sellado: 4 conjuntos.
6.Máquinas herramienta CNC: 60 conjuntos.
7.Líneas de producción automatizadas de ensamblaje de piezas: 40 conjuntos.
8.Prensas de montaje manuales: 20 conjuntos.
9.Máquinas ensambladoras de conectores de microductos semiautomáticas: 2 conjuntos.
10.Equipos de prueba de productos: 10 conjuntos.

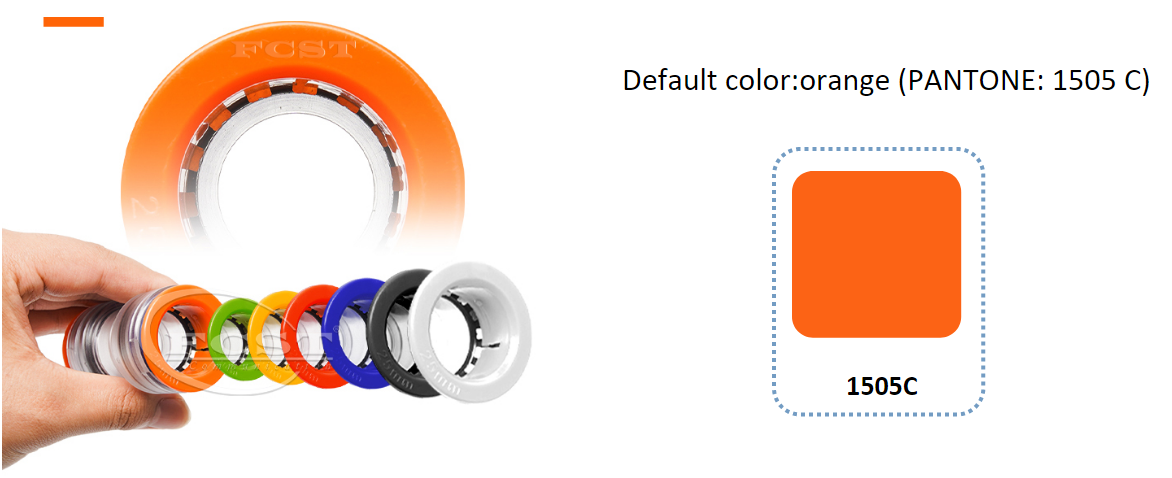

3.¿Qué partes del acoplador de microductos se pueden personalizar en color?
Piezas personalizables: Anillo de retención Manguito ,de resorte ,Manguito de liberación Clip de ,bloqueo
Color personalizable: Los colores pueden referirse a la tarjeta de colores RAL y a la tarjeta de colores PANTONE..

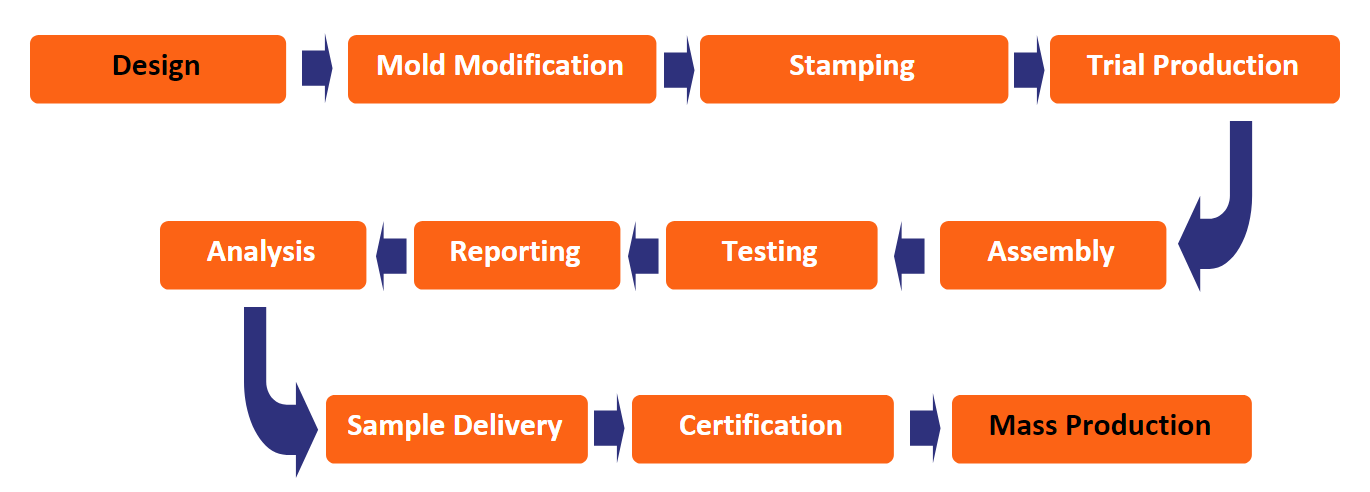

4. ¿Qué procesos se requieren para personalizar el conector de tubo de fibra soplada?

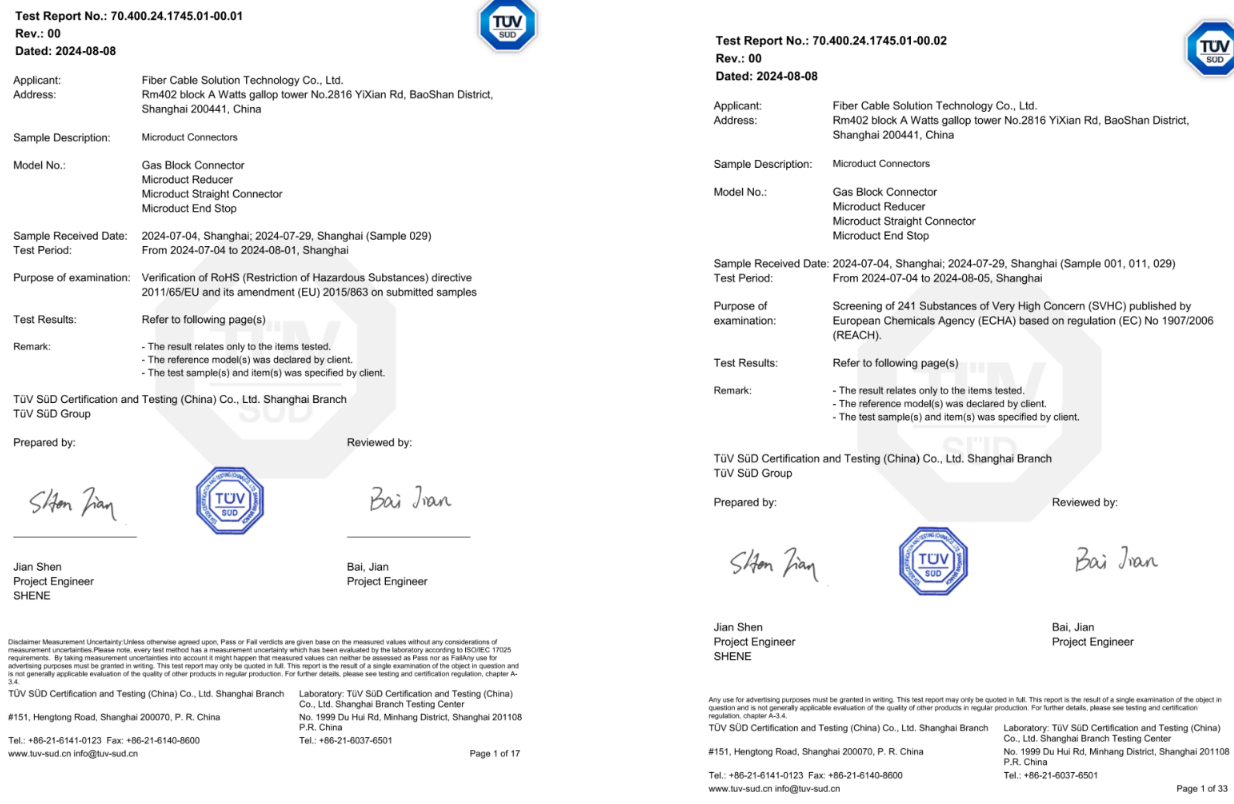

5. ¿Qué certificaciones medioambientales cumplen los conectores de conductos de telecomunicaciones ?
Alcance 、de Rhos
