FCST-ESR
FCST
FCST-ESR
50
Descripción general del producto

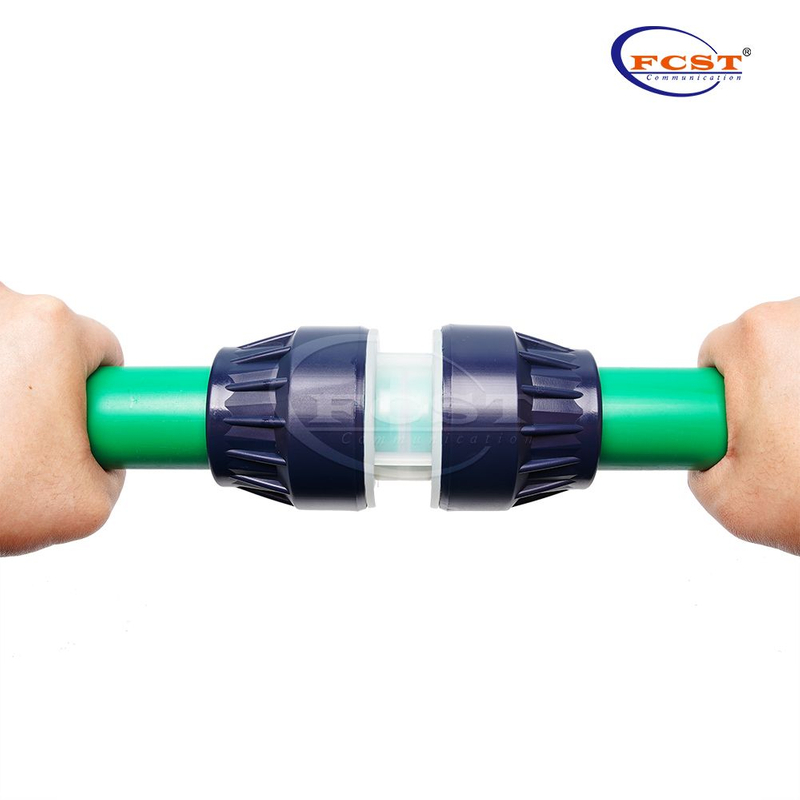

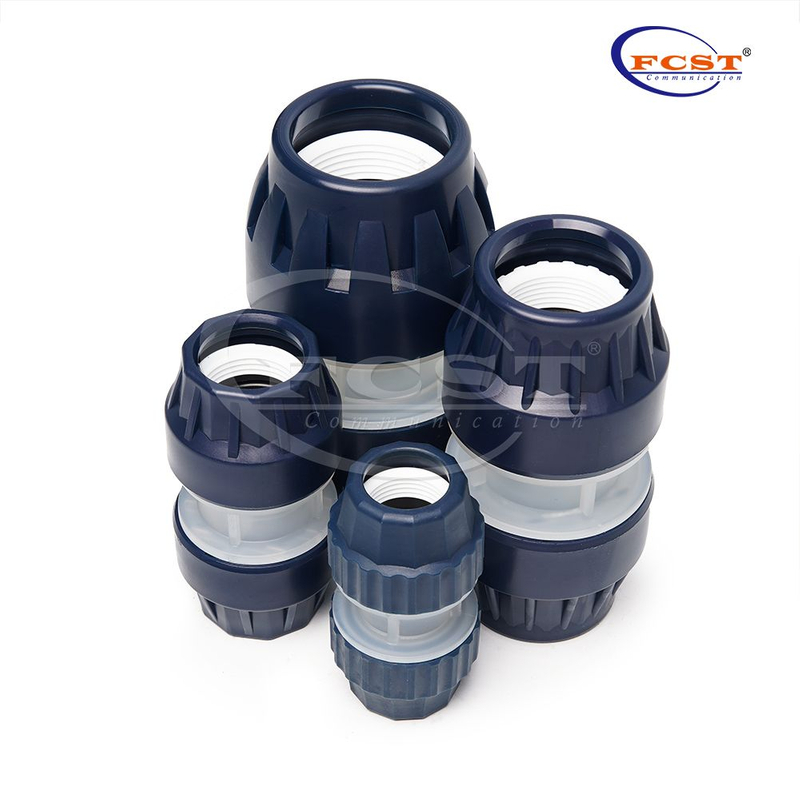

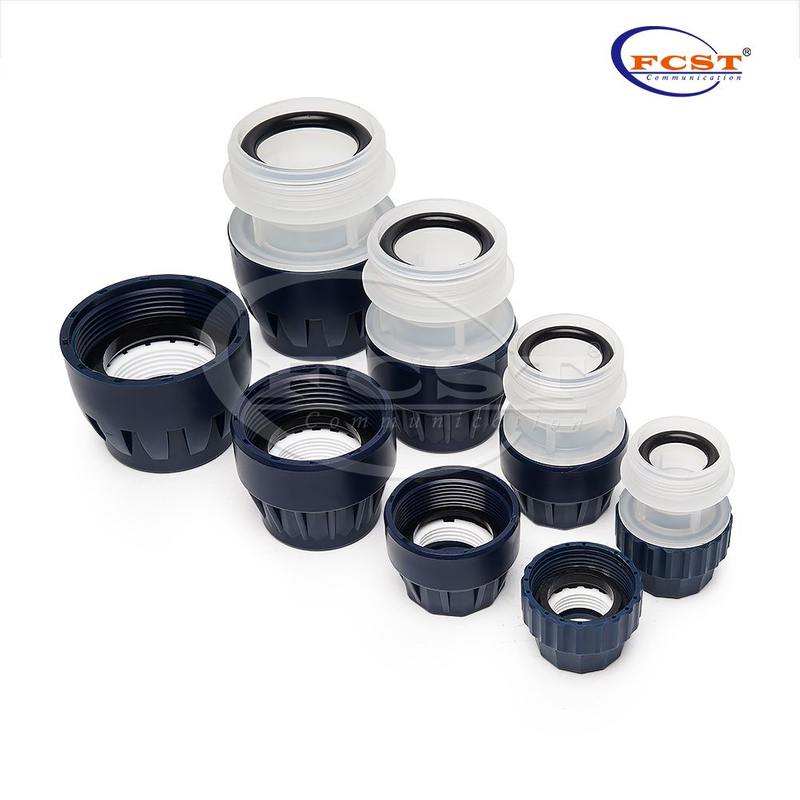

Acoplador de conductos de ajuste a presión FCST-ERS. Experimente la misma instalación rápida y sencilla de nuestros acopladores Push-Lock ahora con un nuevo diseño de cuerpo claro. Simplemente empuje los extremos del conducto dentro del acoplador para obtener un ensamblaje bloqueado y sellado al aire. La construcción no metálica proporciona una excelente resistencia a la corrosión en aplicaciones enterradas o revestidas y también tiene propiedades dieléctricas deseables.
Ventajas de productos
La junta tórica prelubricada es hermética al agua y al aire.
Adecuado tanto para aplicaciones de tracción de cables como de inyección.
Compatible con tubos de 25/30/32/40/42,2/46/50/60/63 mm.
El montaje sencillo por una sola persona reduce los costes de instalación.
El diseño de anillo de bloqueo automático se ensambla en segundos y se puede volver a acceder a él.
El cuerpo de plástico moldeado de alta resistencia es ideal para aplicaciones de conductos enterrados.
Especificaciones del producto
Construcción | Descripción |
Material | Cuerpo:ABS Anillo de sellado:NBR |
Estándar de referencia | JT/T496-2018 、Q/KL020-2005 |
Apariencia | Brillo superficial, sin impurezas, sin rebabas, sin burbujas, sin grietas, rosca completa. |
Resistencia a la tracción (en estado apretado) | ≥4300N (32mm) |
Peso (g) | 102,3 g (32 mm) |
Resistencia a altas temperaturas | -40℃~+60℃ |
Resistencia a alta presión | 20bar |
Vida útil | 20 años |

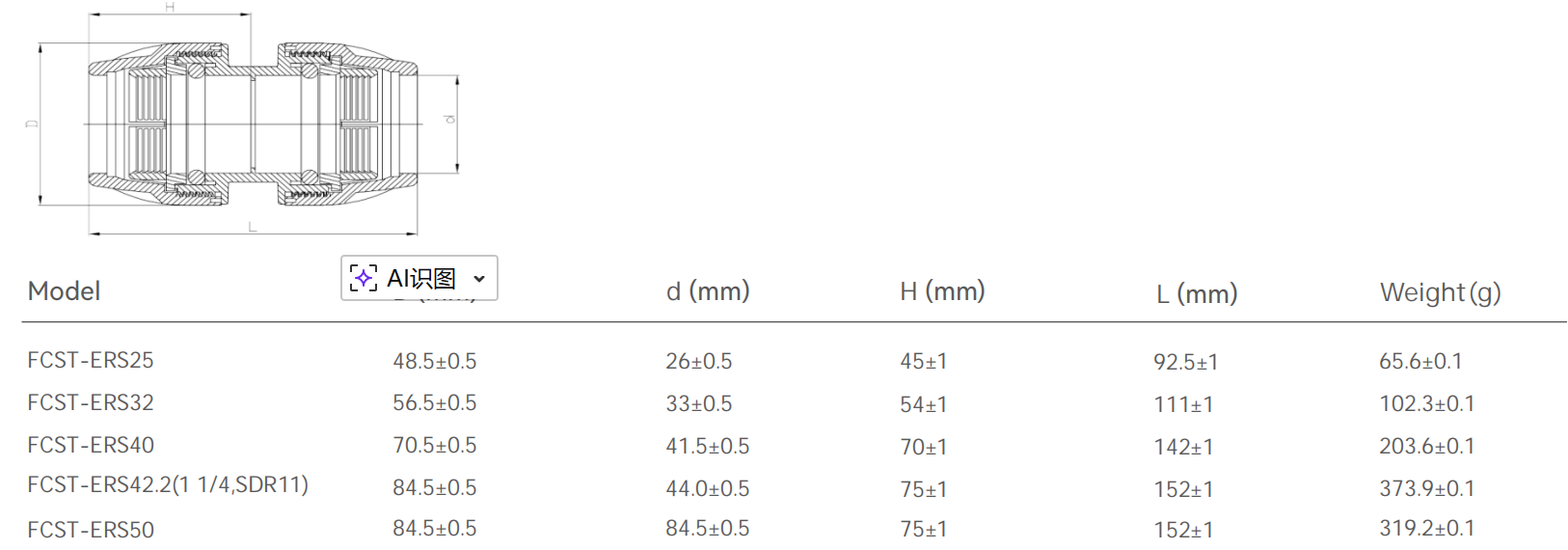

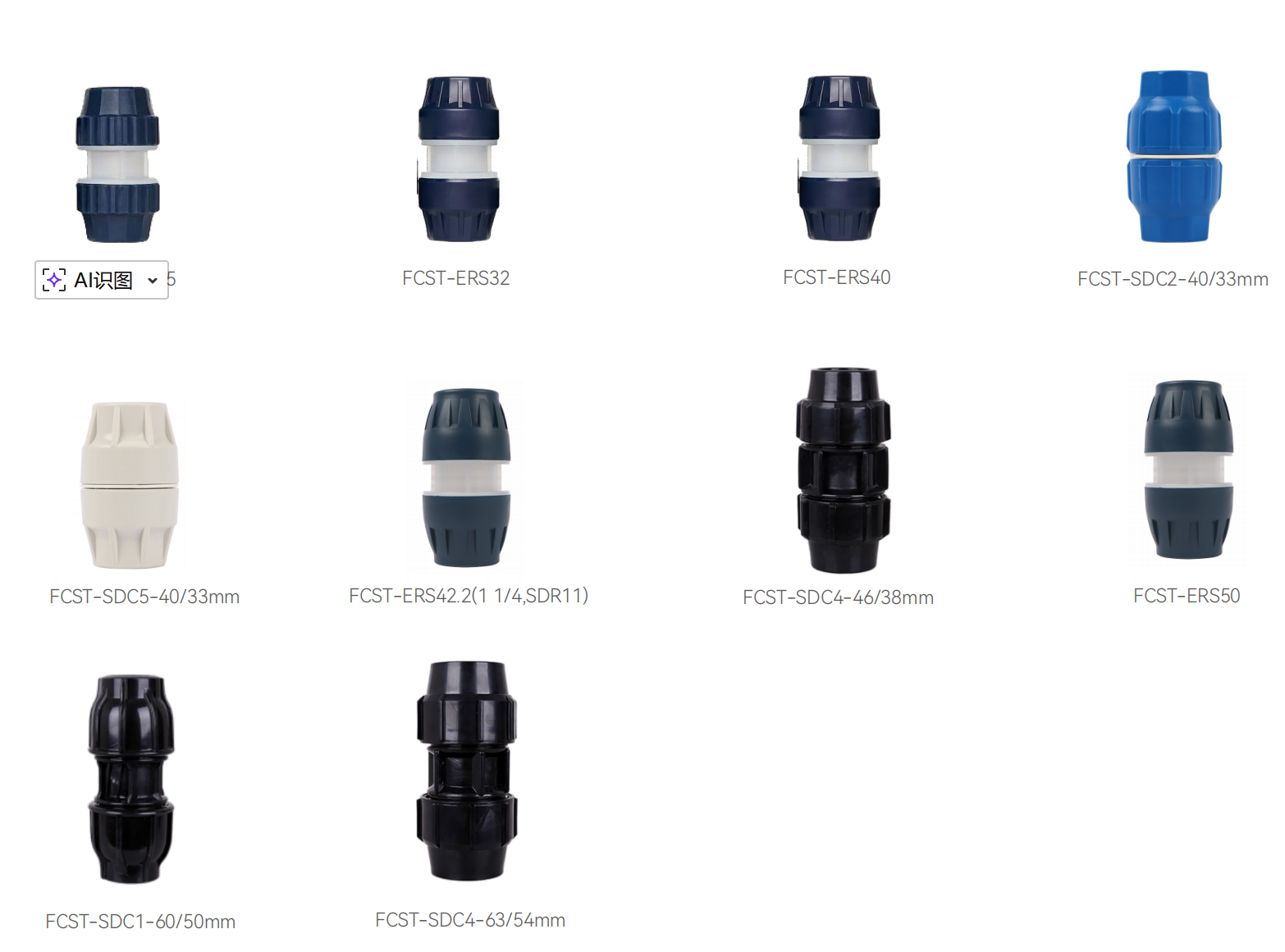

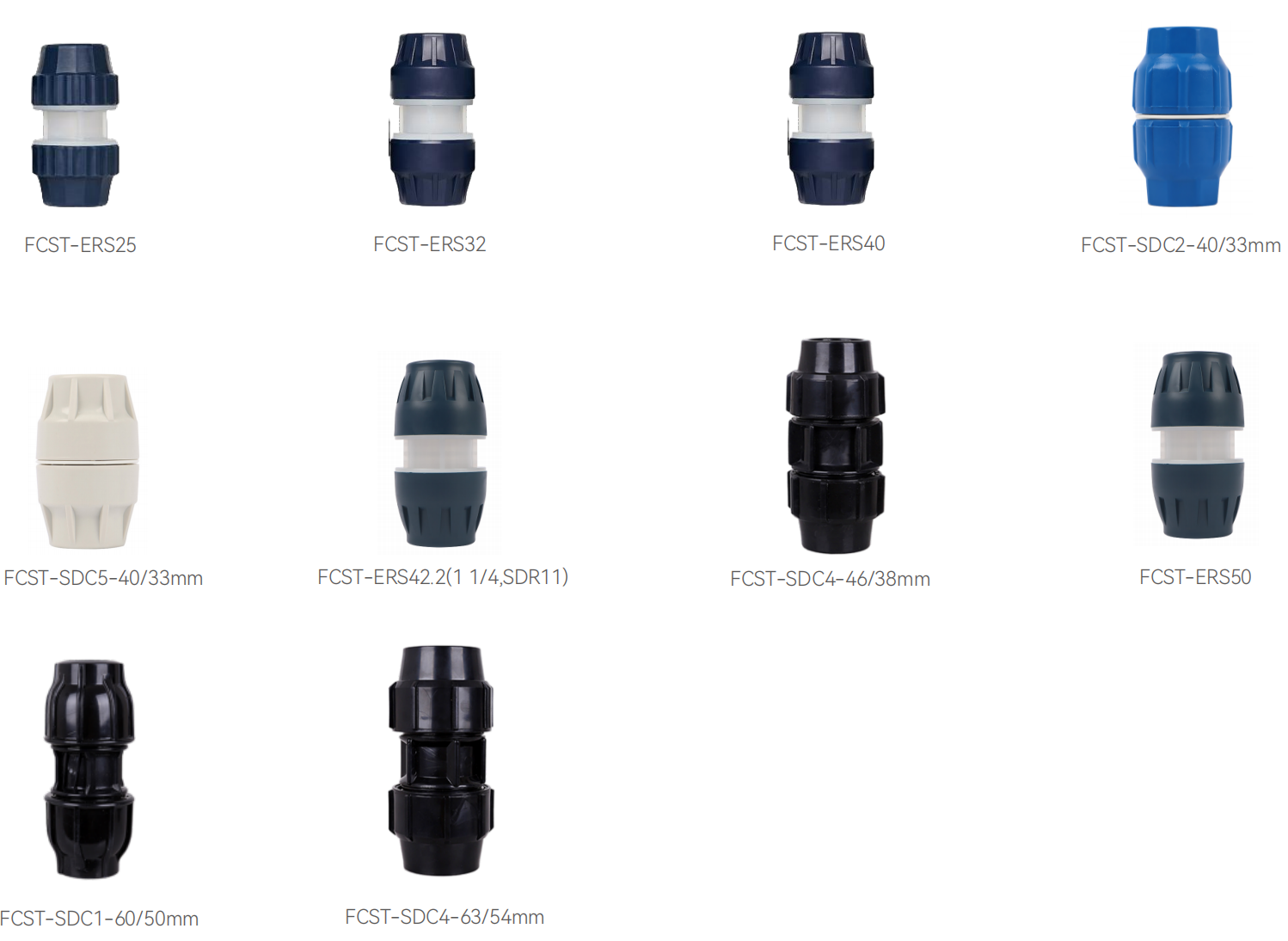

Información de pedido

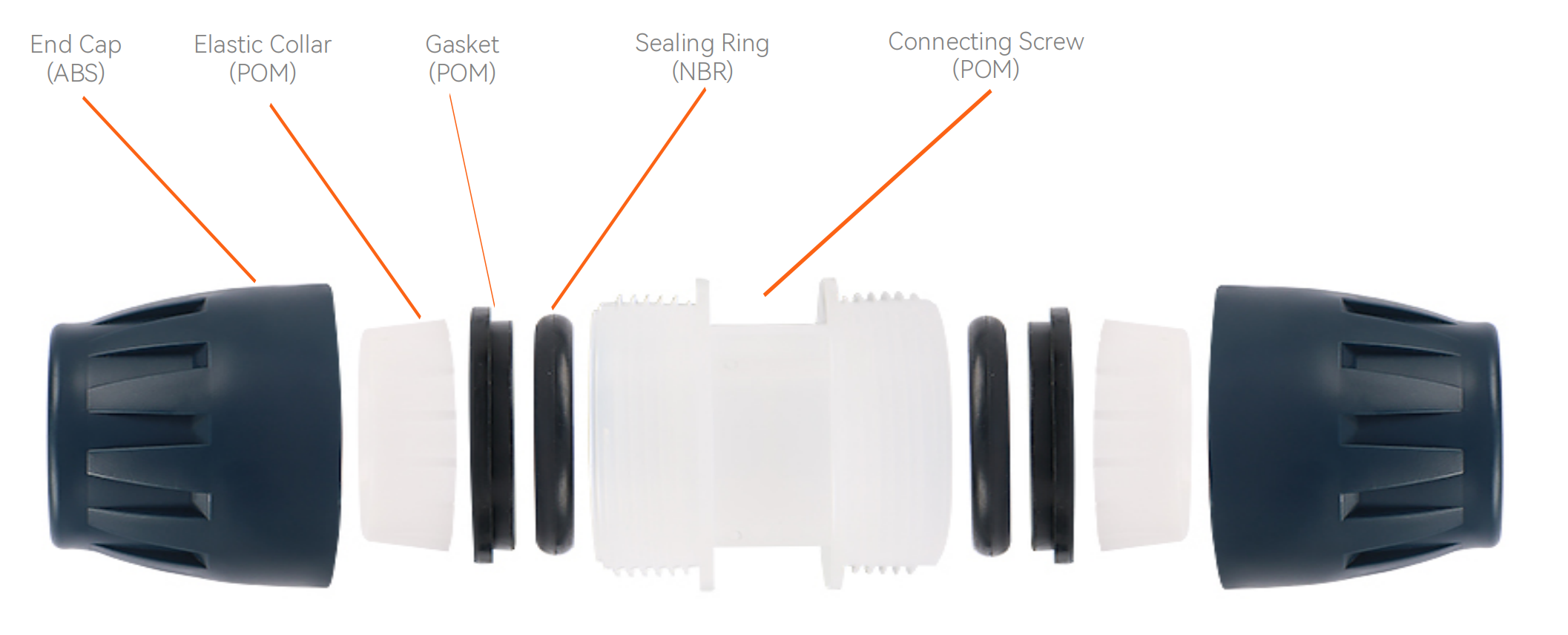

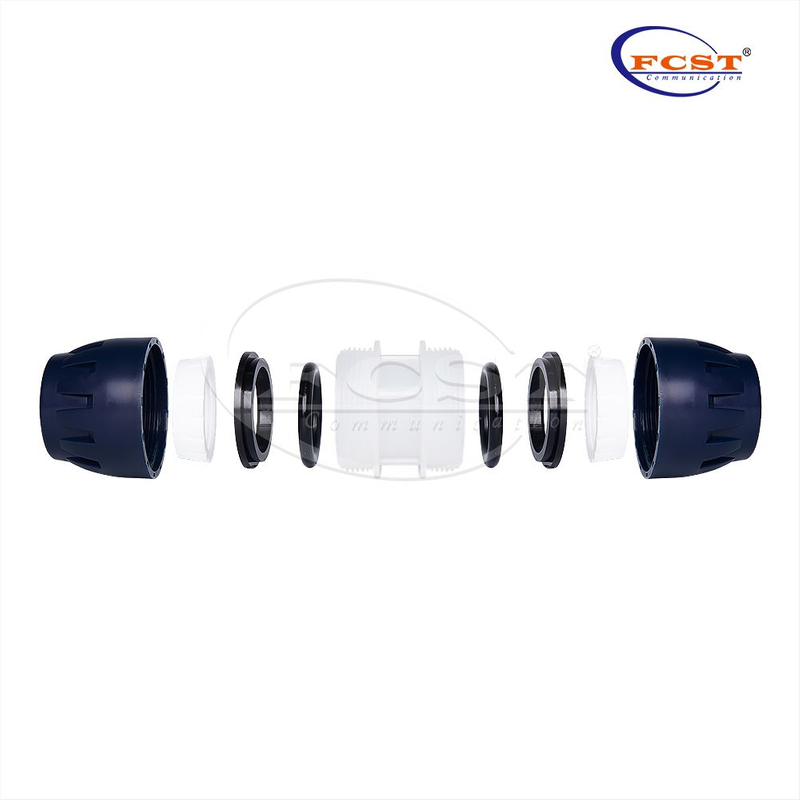

Estructura de productos

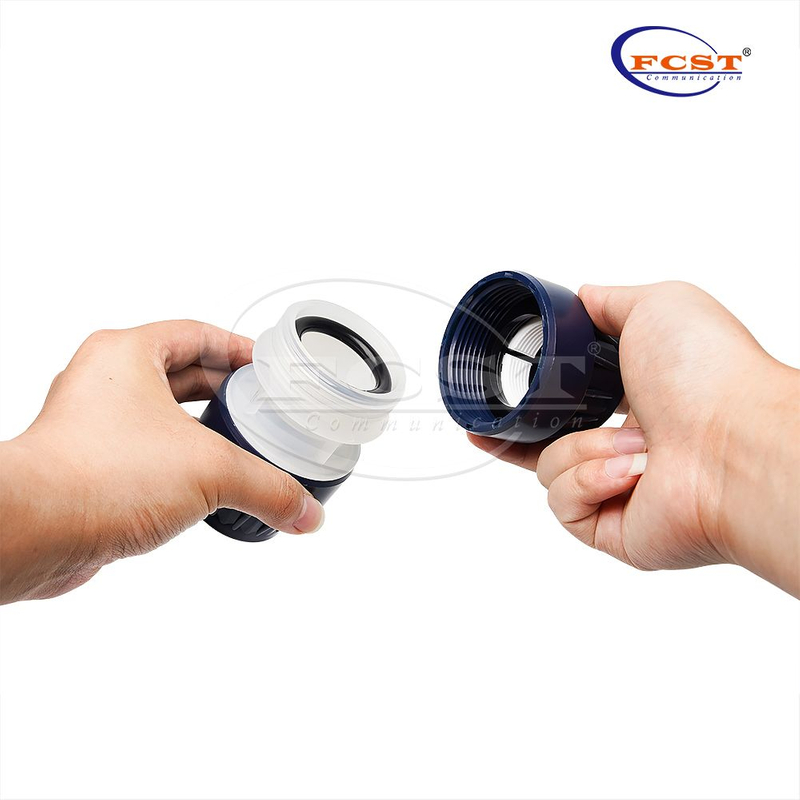

Instalación
1. Corte ambos extremos del tubo central de silicona de forma plana y límpielos;
2.Ensamble la conexión en el orden de conexión;
3.Apriete con las herramientas especiales proporcionadas con este producto para garantizar que la secuencia de montaje sea correcta y, cuando el ajuste esté en su lugar (Nota: no es necesario utilizarlas después de quemar herramientas en el proceso de ajuste), el rendimiento de sellado de la junta alcance una buena condición;
4.El conector se puede desmontar y montar muchas veces. Después de un uso prolongado, desmonte la junta y vuelva a instalarla; compruebe cuidadosamente la eficacia del anillo de sellado Sex. Si se encuentran daños, se debe reemplazar.
