FCST080614
FCST
FCST080614
Descripción del producto
El reflectómetro de dominio de tiempo óptico de la serie FCST080614 es una nueva generación de instrumentos de medición portátil e inteligente diseñado por la tecnología de comunicación FCST para probar el sistema de comunicación de fibra óptica. integración funcional para ayudar a los clientes a resolver efectivamente la prueba de campo y el mantenimiento. OTDR El rango dinámico más alto de 45dB, puede penetrar el divisor óptico, pruebas de red PON efectivas; gestión inteligente de ahorro de energía, 20 horas de espera, protección eficiente de la dimensión de prueba continua. El concepto de diseño de integración multifuncional, prueba de precisión y operación conveniente hace que la prueba de campo sea la prueba de campo Operación simple.
Producto Ventajas
l Función de prueba automática y manual;
l Pantalla táctil y operación del teclado;
l Función de localización de fallas visible (VFL) incorporada;
l Apoyo al formato de archivo Bellcore GR196 y SR-4731;
l LCD antirreflección avanzada, Borrar interfaz de visualización en el campo;
l Detección automática de la señal de luz de comunicación;
l 1,6m Zona Dead de Evento Ultra Short, Jumper de fibra óptica fácil de probar;
l Sistema de operación de ventana de WINCE, interfaz de operación china/ inglesa;
l Indicación inteligente de la capacidad de la batería, alarma cuando la batería se agota;
l La tecnología más avanzada de molde integral de doble color y material, fuerte y firme;
l El OTDR Los conectores de salida óptica son intercambiables, por lo que es más conveniente limpiar la superficie final;
l Batería de litio de gran capacidad para admitir más de 10 horas de funcionamiento, adecuado para el trabajo archivado desde hace mucho tiempo;
l Dos interfaces USB: pueden conectarse al disco U externo o comunicarse con PC a través del software sincactivo;
Especificaciones del producto
Construcción | Descripción |
nombre del producto | FCST080614 SM＆MM multifunción OTDR |
Tipo | Modo singular＆Múltiplo |
Mostrar | LCD color de 5.6 pulgadas con pantalla táctil |
Longitud de onda | 850/1300/1310/1550NM |
Max. Rango dinámico | 26/28/37/35DB |
Evento de la zona muerta | 1M |
Atenuación de la zona muerta | 6m |
Rango de distancia | 500m/1km/2km/4km/8km/16km/32km/64km/128km/256km |
Medición del ancho del pulso | 5NS/10NS/50NS/160NS/320NS/500NS/1000NS/5000NS/10000NS/20000NS |
Rango de precisión | ±(0.75m+intervalo de muestreo+0.005%×Distancia de prueba) |
Precisión de pérdida | ±0.05db/dB |
Precisión de reflexión | ±3DB |
Almacenamiento de datos | ≥2000 veces |
Tipo de interfaz | FC/PC (SC reemplazable、CALLE) |
Interface de comunicación | USB Mini-USB 10m/100m Ethernet |
Salida de VFL | ≥5MW |
Salida LS | ≥5dbm |
OPM | +26dbm ~ -50dbm（Reemplazable：+6dbm ~ -70dbm） |
Modo de fuente de alimentación | Adaptador AC/DC：C.A.：100V ~ 240V 50/60Hz 0.6A；Batería de Litio：7.4V 6700 mAh |
Temperatura de funcionamiento | -5℃~ 50℃ |
Temperatura de almacenamiento | -20℃~ 70℃ |
Humedad relativa | 0 ~ 95℃ No condensación |
Peso | 1.1 kg |
Volumen | 227 mm×160 mm×70 mm |

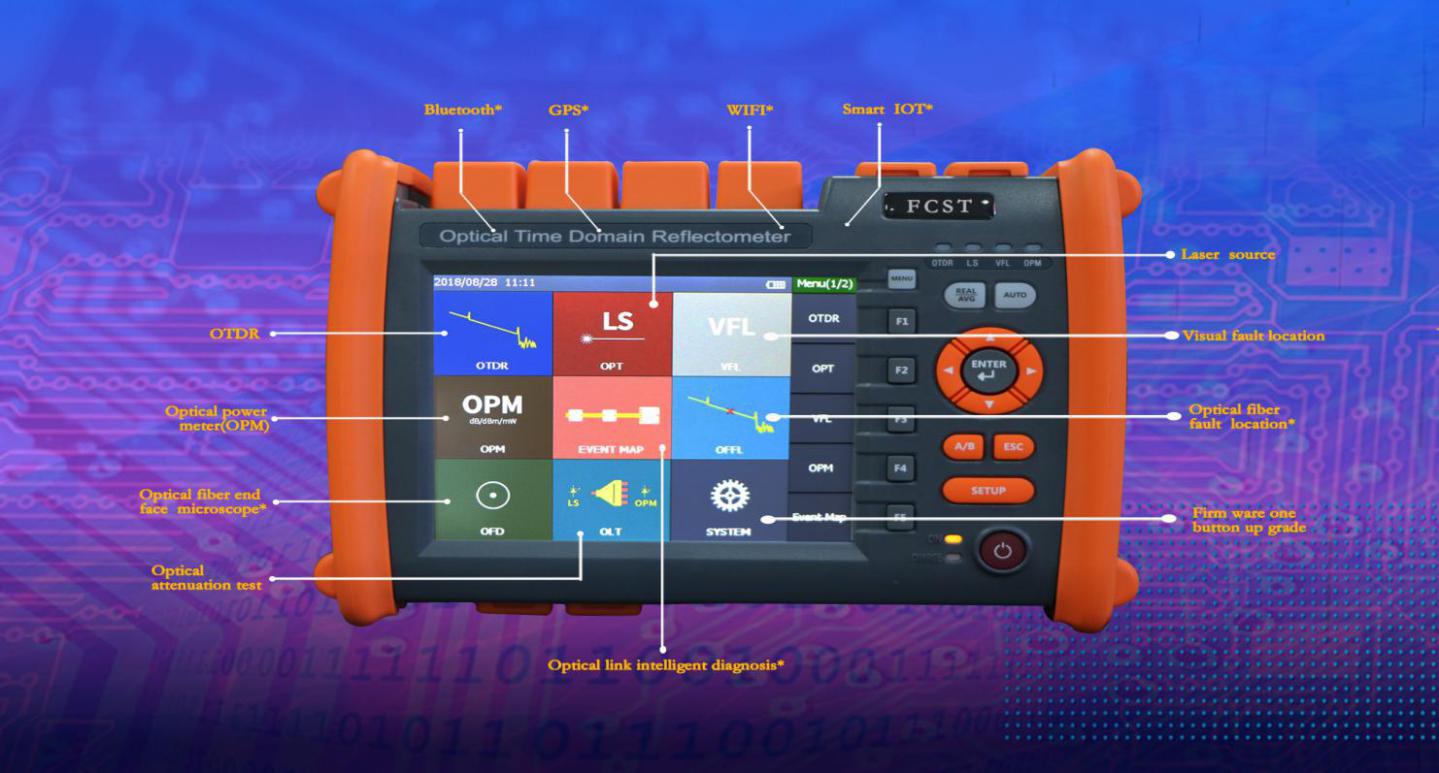

Estructura del producto

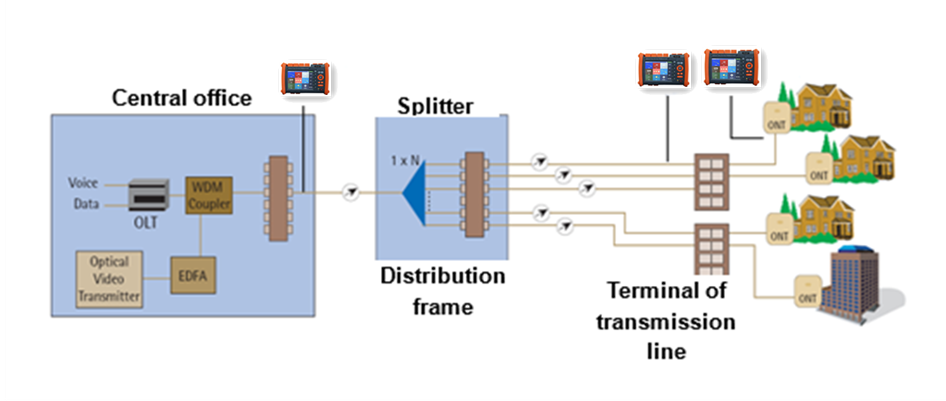

Aplicaciones de productos
El multimodo OTDR se usa principalmente para medir la longitud. La calidad de la pérdida y la conexión de todo tipo de fibras ópticas y cables, y se puede utilizar ampliamente en la construcción de ingeniería, mantenimiento y pruebas de línea, reparación de emergencias y el desarrollo y producción de fibras y cables ópticos.

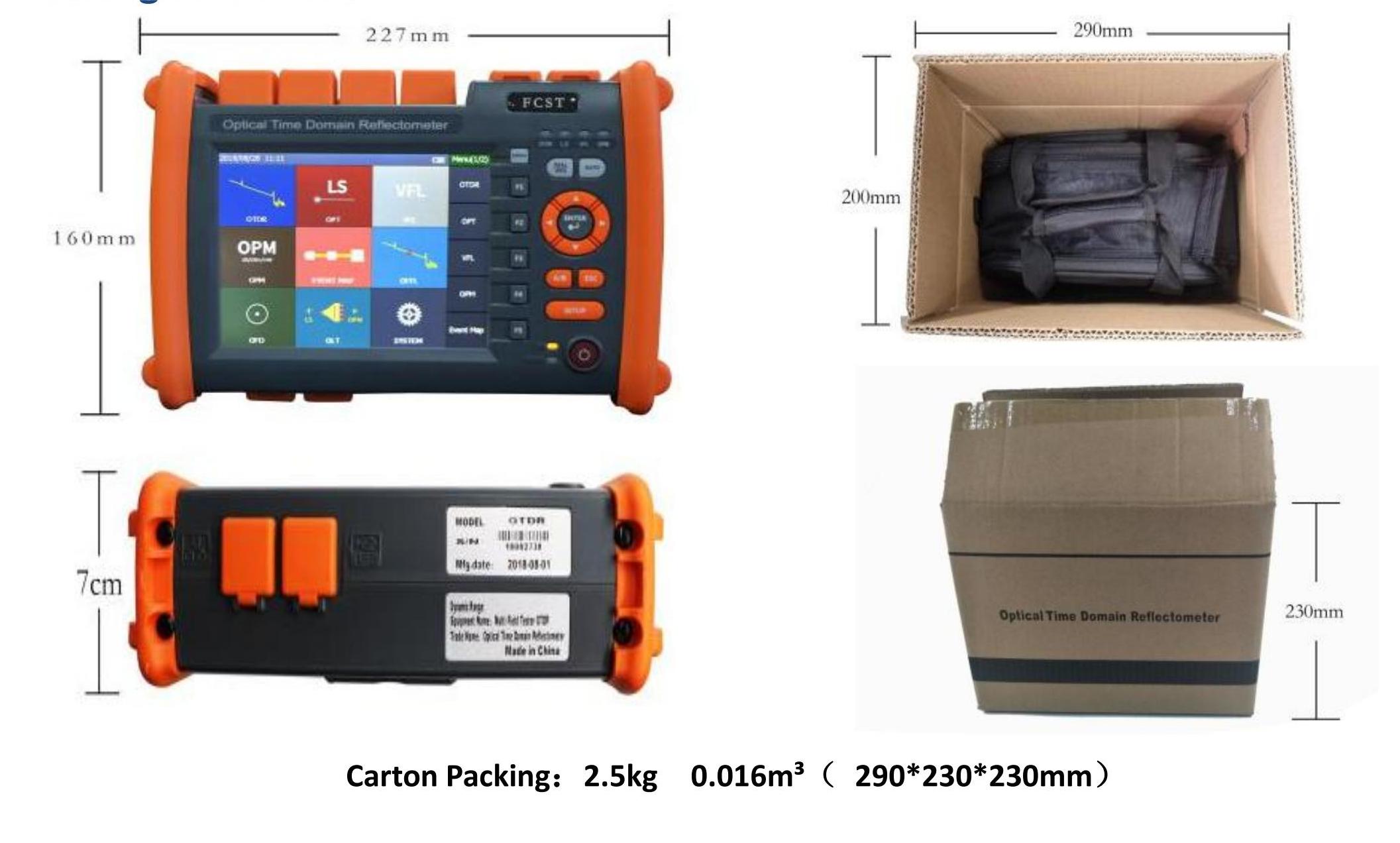

Información de embalaje

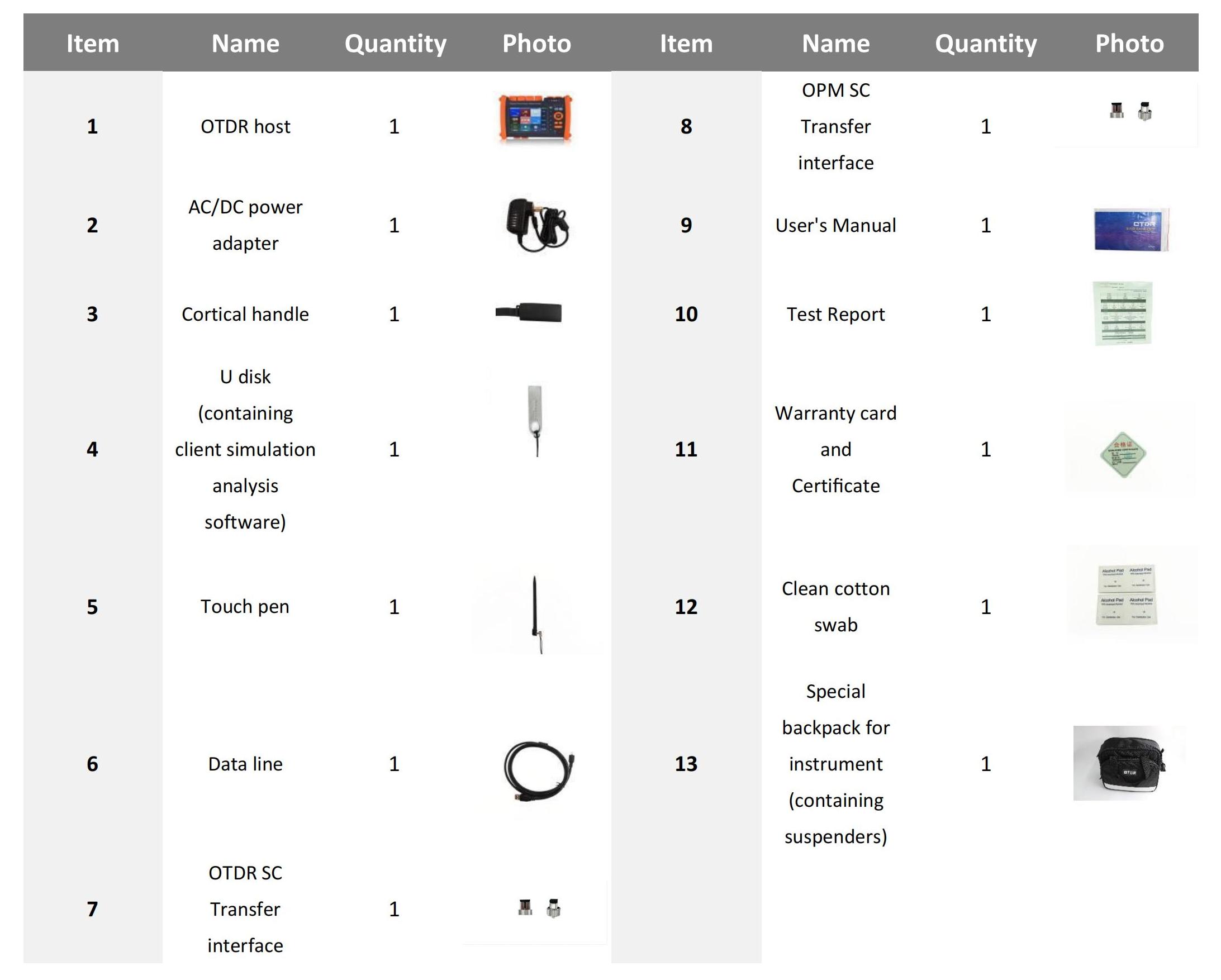

Lista de partes
Producto Ventajas

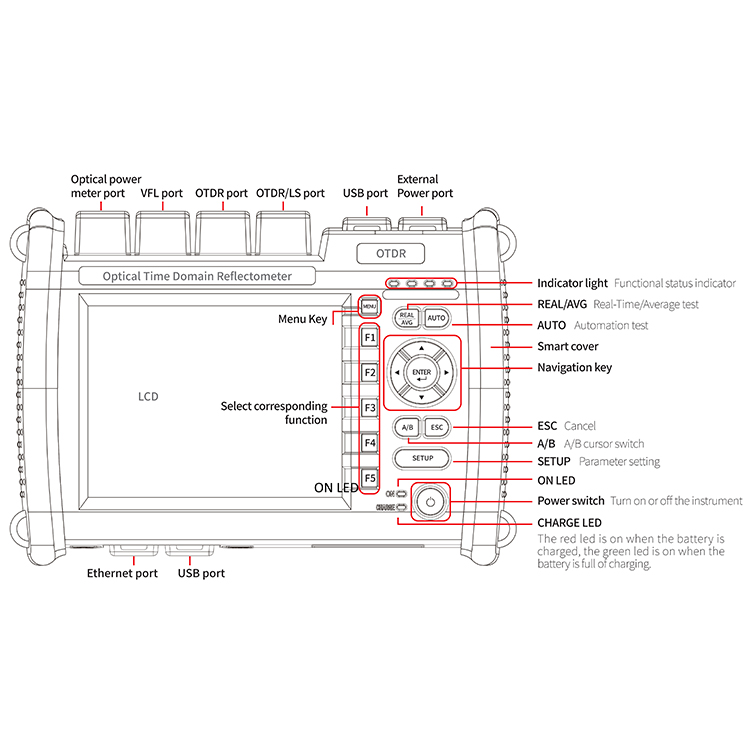

Nombre y función de las piezas (panel frontal 、 panel superior 、 panel inferior)

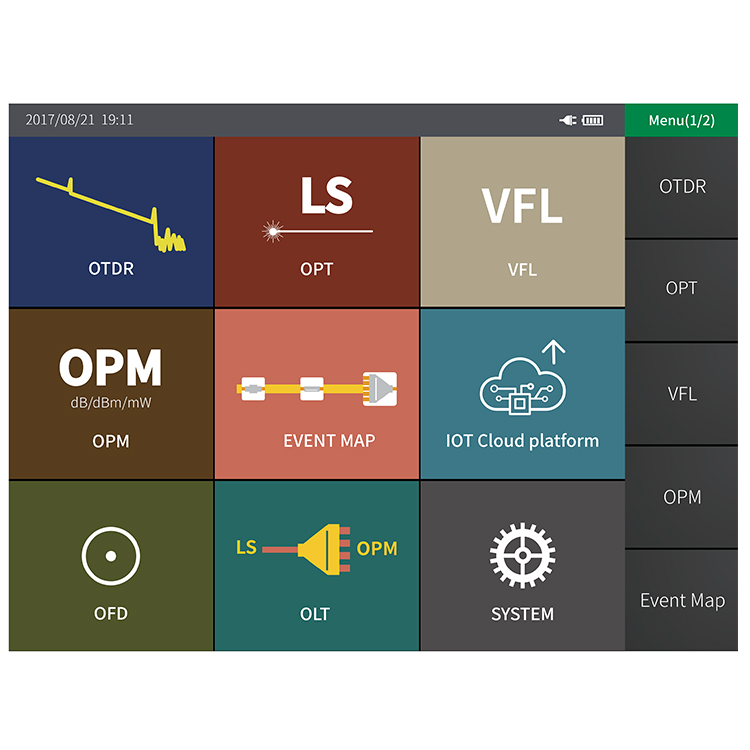

Visualización （Interfaz principal del instrumento）

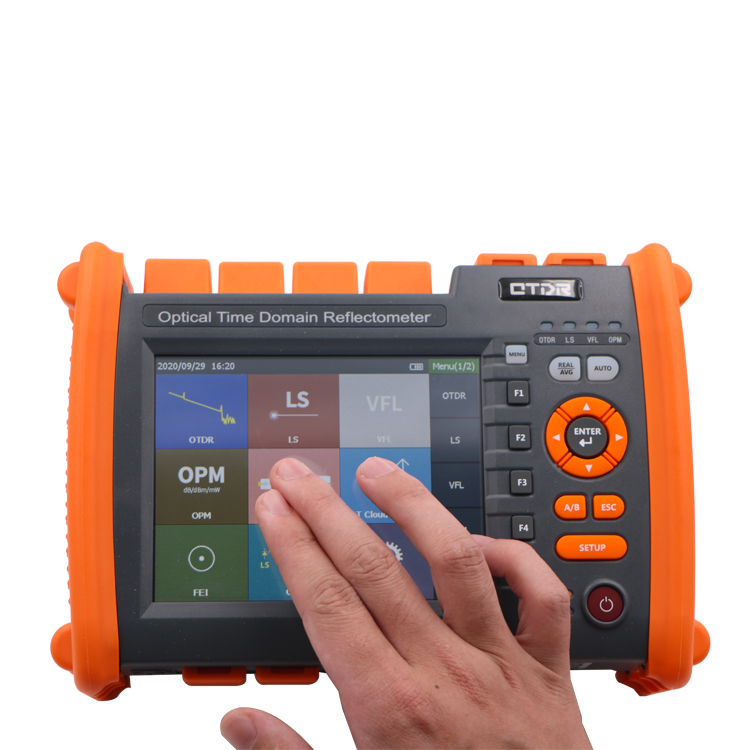

Pantalla táctil de color de 5.7 pulgadas. El modo Touch Key + Key Double Operation, tomado del diseño de la tableta, es rápido y conveniente.

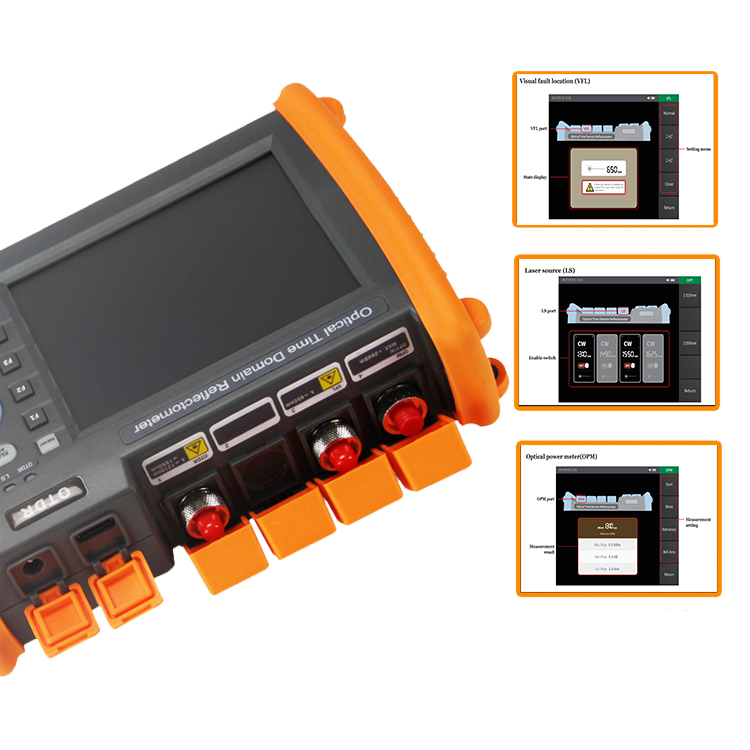

Diseñado para proporcionar eficiencia. Integre el medidor OTDR/fuente de luz/potencia óptica, VFL multifunción en una, función de fuente de luz estable 1310/1550NM, función de prueba del medidor de potencia óptica, VFL.

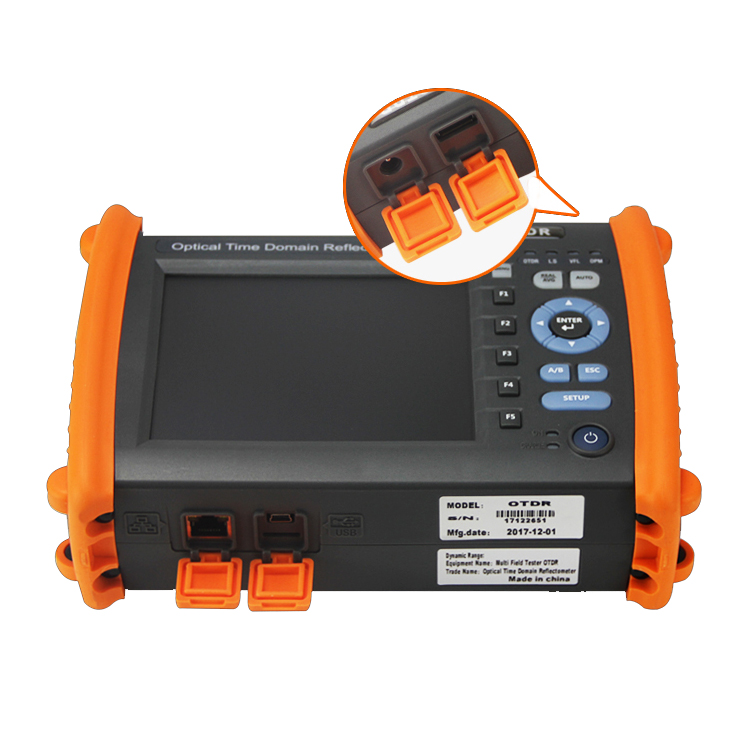

Con abundantes interfaces externas. El control remoto se puede realizar a través del conector Ethernet, y la comunicación de datos entre el disco U, la impresora y la PC externos también se pueden realizar a través de dos interfaces USD no utilizadas. Admite el procesamiento por lotes de los archivos, puede imprimir cuatro documentos a la vez y admite la impresión del formato PDF.
FCST080612 OTDR es un instrumento de prueba multifunción de alto rendimiento diseñado por FCST para redes FTTX. Tiene un excelente rendimiento de prueba y puede admitir varios módulos de prueba como VFL, OPM y microscopio de fibra óptica (FIP). Este producto se utiliza principalmente para medir la longitud, la pérdida de transmisión, la pérdida de conector y otras propiedades físicas de las fibras ópticas, y se usa ampliamente en redes FTTH, redes ópticas de área local, redes ópticas de área metropolitana, construcción de redes PON, implementación, mantenimiento, certificación y comunicación óptica enseñanza e investigación científica.
