FCST080620-E
FCST
FCST080620-E
Descripción del producto
FCST080620-E Mini-Pro OTDR se aplica a FTTX y Access Network Construction and Mantenimiento, a Pruebe el punto de interrupción de la fibra, longitud, pérdida y luz de entrada de detección automática, prueba automática por una clave. El OTDR portátil es compacto con una pantalla LCD colorida de 3.5 pulgadas, un nuevo diseño de carcasa de plástico, prueba de choque y a prueba de gotas. El probador también combina 8 funciones con OTDR altamente integrado, mapas de eventos, fuente de luz estable, medidor de alimentación óptica, localización de fallas visuales, revisión de secuencia de cable, medición de longitud del cable y | Funciones de la vida. Podría una detección rápida del punto de interrupción, conector universal ,. 600 Almacenamiento interno, tarjeta TF, almacenamiento de datos USB y batería de litio de 4000 mAh incorporada, carga USB. Es una buena opción para el trabajo de campo a largo plazo.
Especificaciones del producto
Construcción | Descripción | |
Longitud de onda | 1310Nuevo Méjico/1550Nuevo Méjico±20Nuevo Méjico (1610 onlinetestoptional) | |
Tipo de fibra | G.652 SM Fibra | |
Gama dinámica | 24dB/22dB | |
Zona ciego de eventos | 3M | |
ATT Zona ciega | 8m | |
Rango de prueba | 10m ~ 60 km | |
Ancho de pulso | 3ns ~ 10us | |
Rango de precisión | ±（1m +intervalo de muestreo +0.005％×Distancia de prueba） | |
Precisión de la pérdida | ±0.2db/dB | |
Puntos de muestreo | 16k ~ 128k | |
Resolución de muestreo | 0.05m ~ 8m | |
Precisión de reflexión | ±3DB | |
Almacenamiento de datos | Interno：≥600；Externo：TF Tarjeta | |
Nivel de seguridad láser | Clase Ⅱ nivel | |
Formato de archivo | Sor Formato de archivo estándar | |
Conector | FC/UPC（Intercambiable CAROLINA DEL SUR、CALLE） | |
OPM | ||
Rango de onda | 800nm ~ 1700 nm | |
Tipo de interfaz | Junta universal FC/SC/ST | |
Rango de prueba | -50dbm～+26dbm | |
Incertidumbre | ±5% | |
Identificación de frecuencia | CW/270/330/1K/2KHz | |
Longitud de onda de calibración | 850/980/1300/1310/1490/1550/1625/1650NM | |
LS | ||
Tipo LD | FP-LD | |
Longitud de onda de salida | 1610 nm±20 nm | 1310 nm/1550 nm±20 nm |
Potencia de salida | ≥-5dbm | |
Frecuencia de modulación | 270/330/1K/2KHz | |
Estabilidad | CW， ±0.5db/15 minutos（Probar después15mins de precalentamiento） | |
Conector | FC/UPC（Intercambiable CAROLINA DEL SUR、CALLE） | |
VFL | ||
Longitud de onda de trabajo | 650 nm±20 nm | |
Potencia de salida | ≥10MW | |
Modo | CW/1Hz/2Hz | |
Conector | FC/SC/ST | |
Medición de longitud del cable RJ45 | ||
Rango de prueba | 300m | |
Otros parámetros | ||
Disipación | 3.5 LCD de color de pulgada | |
Interfaz de datos | Micro USB | |
Almacenamiento externo | TF Tarjeta | |
Fuente de alimentación | Polímero Li-Battería：3.7V，4000 mAh Fuerza Adaptador：5vdc，2A | |
Duración de la batería | Apoyar＞20h；Midiendo el tiempo＞12h | |
Temperatura de funcionamiento | -10℃ ～+50℃ | |
Temperatura de almacenamiento | -40℃ ～+70℃ | |
Humedad relativa | 0～95％No condensador | |
Peso | ≤350 g | |
Dimensión | 173 mm*82 mm*37 mm | |
Nota：1Temperatura de prueba 25℃±2℃，Ancho máximo de pulso，Tiempo promedio≥3 minutos.
2Las condiciones de prueba de la zona ciega de eventos son un rango mínimo, ancho de pulso mínimo, pérdida de reflexión del extremo óptico≥45dB,valor típico.
Lista de configuración
Nombre | Cantidad | Observación |
Anfitrión | 1 | La batería incluye |
Adaptador | 1 | |
Linea de datos | 1 | |
CD（Software de análisis、Manual de usuario） | 1 | |
Manual de usuario | 1 | |
Conector SC/UPC | 1 | |
Certificación de calibración | 1 | |
Certificado de calificación/tarjeta de garantía de servicio | 1 | |
Limpias de algodón | 10 | |
Bolsa de instrumento | 1 |

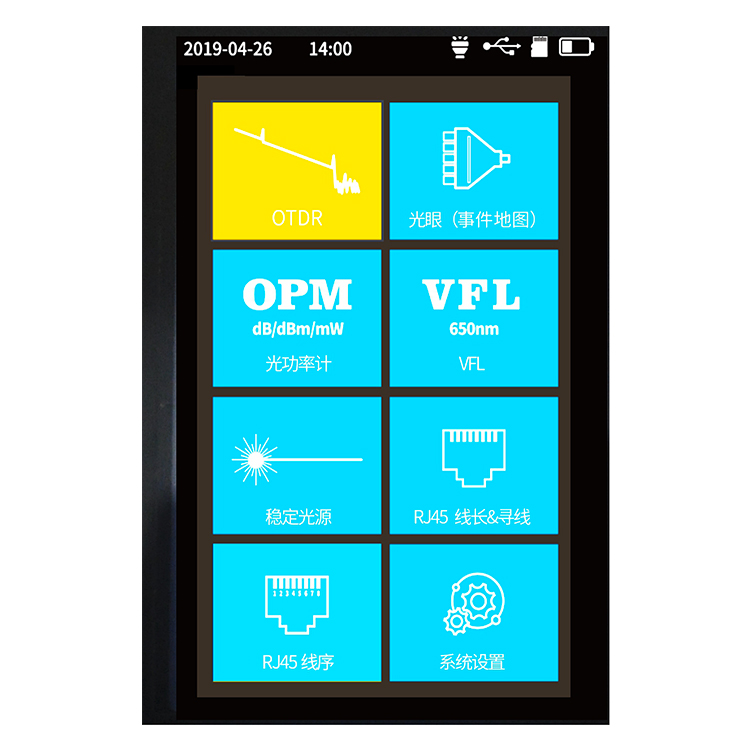

Display (interfaz principal del instrumento).

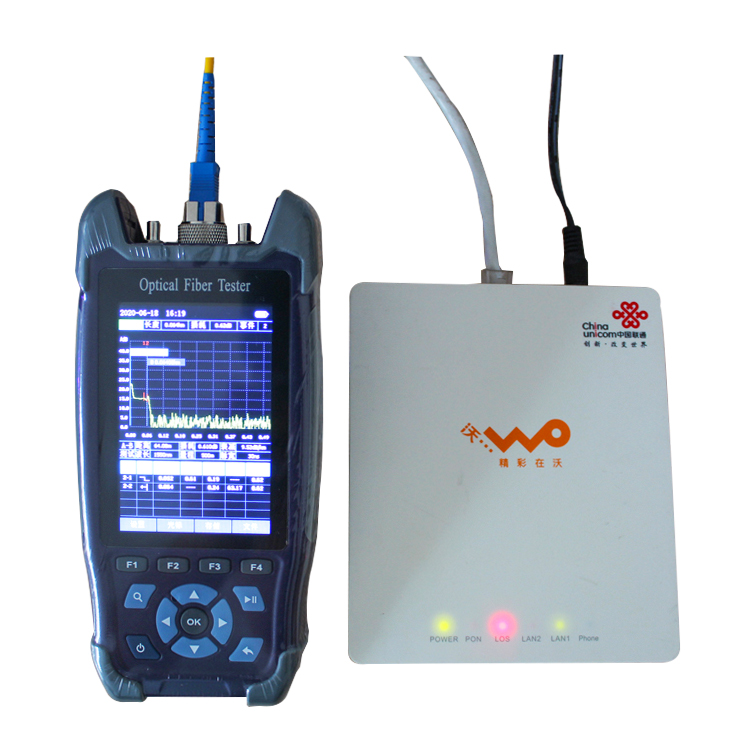

Prueba de un solo tecla, análisis automático, prueba con luz, no más operaciones.

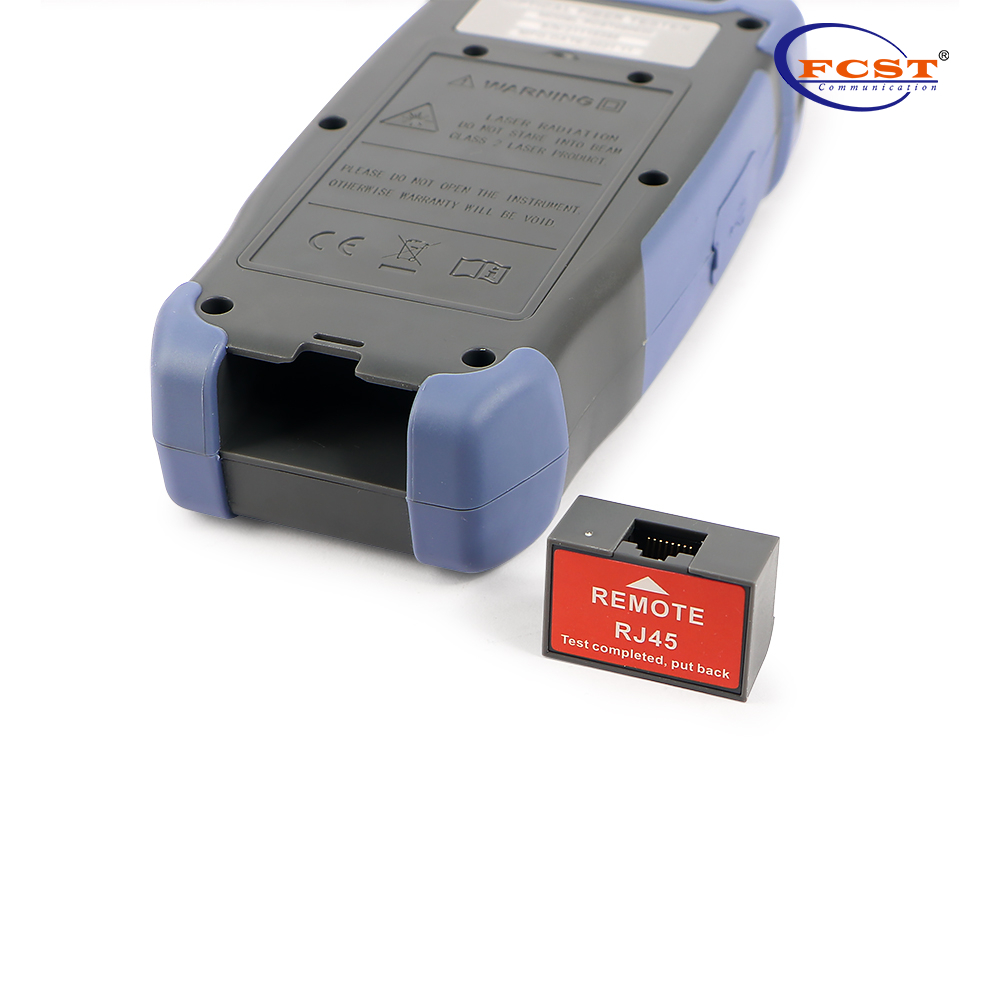

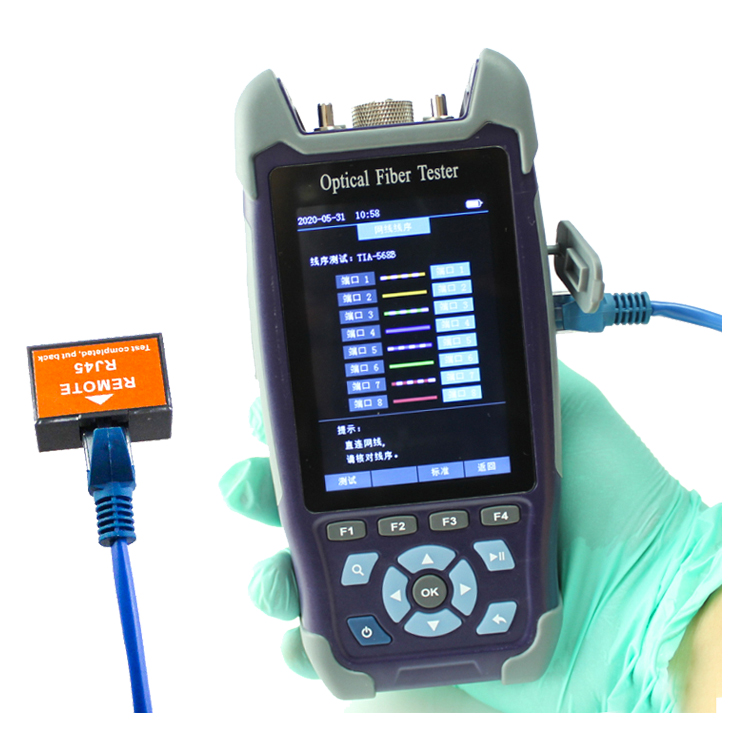

Encuentre la distancia del cable de red RJ y encuentre la función.

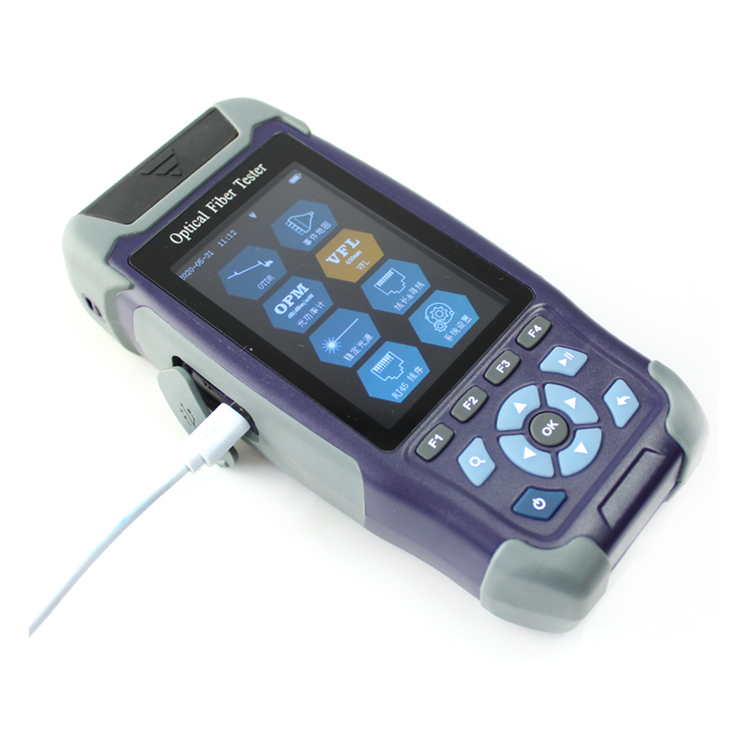

Se pueden cargar batería de litio de 4000 mAh incorporada, banco de energía y otros dispositivos USD.
Aplicación de productos
