FCST080402
FCST
FCST080402
El módulo de prueba en línea PON (1625 nm) es opcional.
Admite visualización y entrada de varios idiomas.Aplicaciones de productosPrueba FTTX con redes PON.
Prueba de red CATV. Acceso a pruebas de red.
l Prueba de red LAN.
l Nivel de protección IP65, al aire libre mejorado.
l Pantalla LCD antirreflección de 7 pulgadas.
l El módulo de prueba en línea PON (1625 nm) es opcional.
l Admite visualización y entrada de varios idiomas.
Aplicaciones de productos
l Prueba FTTX con redes PON.
l Prueba de red CATV.
l Acceso a pruebas de red.
l Prueba de red LAN.
l Prueba de red metropolitana.
Especificaciones del producto
Construcción | Descripción |
nombre del producto | Reflectómetro de dominio de tiempo óptico de la serie FCST080607 |
Dimensión | 253×168×73.6 mm 1.5 kg (batería incluida) |
Mostrar | TFT-LCD de 7 pulgadas con luz de fondo LED (la función de la pantalla táctil es opcional) |

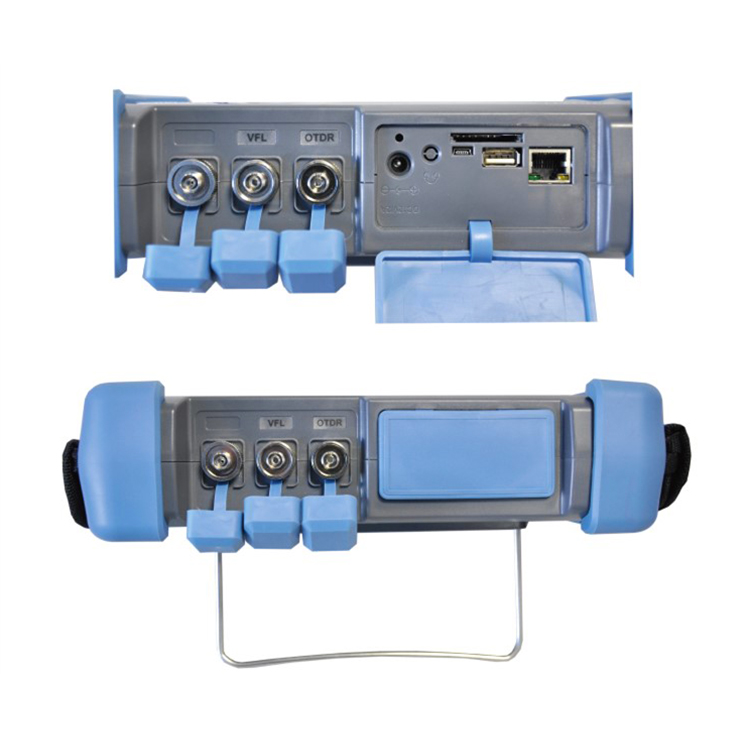

Interfaz | 1×Puerto RJ45, 3×Puerto USB (USB 2.0, escriba A USB×2, Tipo B USB×1) |
Fuente de alimentación | 10V (DC), 100V (AC) a 240V (AC), 50 ~ 60Hz |
Batería | 7.4V (DC) /4.4AH Batería de litio (con certificación de tráfico aéreo) Tiempo de funcionamiento: 12 horas, Telcordia GR-196-Core Tiempo de carga: <4 horas (apagado) |
Ahorro de energía | Flight Off: deshabilitar/1 a 99 minutos Apagado automático: deshabilitar/1 a 99 minutos |
Almacenamiento de datos | Memoria interna: 4 GB (alrededor de 40,000 grupos de curvas) |
Idioma | Usuario seleccionable (inglés, chino simplificado, tradicional chino, francés, coreano, ruso, español y portugués nos contactó para la disponibilidad de otros) |
Condiciones ambientales | Temperatura y humedad de funcionamiento: -10℃~+50℃, ≤95% (no condensación) Temperatura de almacenamiento y humedad: -20℃~+75℃, ≤95% (no condensación) Prueba: IP65 (IEC60529) |
Accesorios | Estándar: unidad principal, adaptador de alimentación, batería de litio, adaptador FC, cable USB, guía del usuario, disco de CD, caja de transporte Opcional: adaptador SC/ST/LC, adaptador de fibra desnuda |
Parámetro técnico
Tipo | Prueba de longitud de onda (mm: ±20 nm, SM: ±10 nm) | Rango dinámico (DB) | Evento de la zona muerta (M) | Atenuación Zona muerta (M) |
FCST080607-S1 | 1310/1550 | 32/30 | 1 | 8/8 |
FCST080607-S2 | 1310/1550 | 37/35 | 1 | 8/8 |
FCST080607-S3 | 1310/1550 | 42/40 | 0.8 | 8/8 |
FCST080607-S4 | 1310/1550 | 45/42 | O.8 | 8/8 |
FCST080607-T1 | 1310/1490/1550 | 30/28/28 | 1.5 | 8/8/8 |
FCST080607-T2 | 1310/1550/1625 | 30/28/28 | 1.5 | 8/8/8 |
FCST080607-T3 | 1310/1490/1550 | 37/36/36 | 0.8 | 8/8/8 |
FCST080607-T4 | 1310/1550/1625 | 37/36/36 | 0.8 | 8/8/8 |
FCST080607（Sm＆Mm） | 850/13001310/1550 | 26/30/32/30 | 0.8 | 8/8/8/8 |
Parámetro de prueba
Construcción | Descripción |
Ancho de pulso | Modo único: 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μS, 2μS, 5μS, 10μS, 20μs |
Distancia de prueba | Modo único: 100m, 500m, 2 km, 5 km, 10 km, 20 km, 40 km, 80 km, 120 km, 160 km, 240 km |
Resolución de muestreo | Mínimo 5 cm |
Punto de muestreo | Máximo 128,000 puntos |
Linealidad | ≤0.05db/dB |
indicación de escala | X eje: 4m ~ 70m/Div, eje y eje: mínimo 0.09db/div |
Resolución de distancia | 0.01m |
Precisión de la distancia | ±(1m+distancia de medición×3×10-5+resolución de muestreo) (excluyendo la incertidumbre) |
Precisión de reflectancia | Modo singular: ±2db |
Ior configuración | 1.4000 ~ 1.7000, 0.0001 paso |
Unidades | Km, millas, pies |
Formato de rastreo OTDR | Telcordia Universal, SOR, Número 2 (SR-4731) OTDR: configuración automática o manual seleccionable del usuario |
Modos de prueba | Localizador de fallas visuales: luz roja visible para la identificación y solución de problemas de fibra Fuente de luz: fuente de luz estabilizada (CW, 270Hz, 1kHz, salida de 2kHz) Sonda de microscopio de campo |

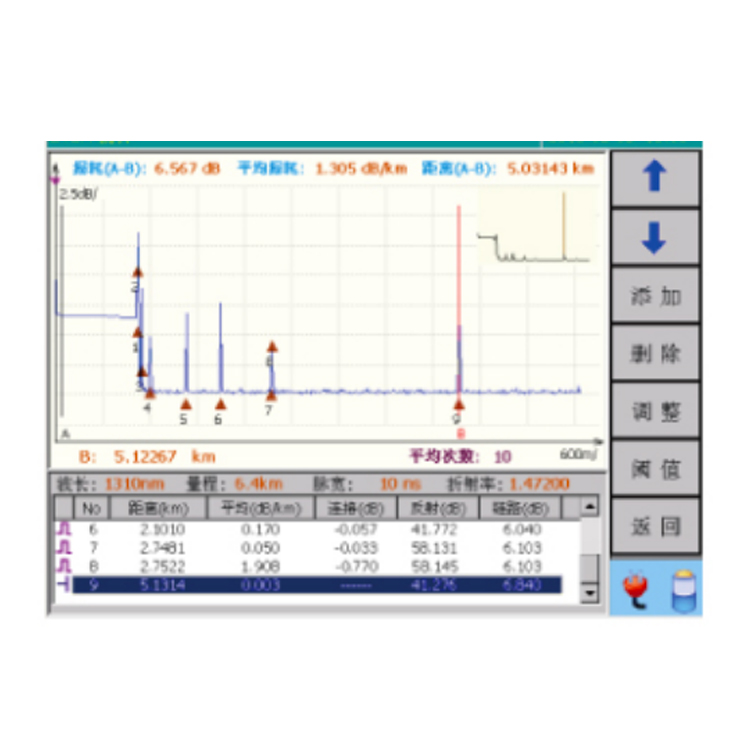

Análisis de eventos de fibra | -Veds reflejados y no reflejados: 0.01 a 1.99dB (pasos de 0.01 dB) -Reflectante: 0.01 a 32dB (pasos de 0.01dB) -La break/break de fibra: 3 a 20dB (pasos de 1dB) |
Otras funciones | Barrido en tiempo real: 1Hz Modos de promedio: cronometrado (1 a 3600 segundos) Detección de fibra viva: verifica la luz de comunicación de presencia en fibra óptica Superposición y comparación |
Módulo VFL (Localizador de fallas visuales, como función estándar)
Construcción | Descripción |
Longitud de onda（±20 nm） | 650 nm |
Fuerza | 10MW, classiii b |
Rango | 12 km |
Conector | FC/UPC |
Modo de lanzamiento | CW/2Hz |
Módulo PM (Medidor de potencia, estándar)
Construcción | Descripción |
Rango de onda (±20 nm) | 800 ~ 1700 nm |
Longitud de onda calibrada | 850/1300/1310/1490/1550/1625/1650NM |
Rango de prueba | Tipo A: -65 ~+5dbm (estándar); Tipo B: -40 ~+23dbm (opcional) |
Resolución | 0.01db |
Exactitud | ±0.35db±1NW |
Identificación de modulación | 270/1K/2KHz, Pinput≥40dbm |
Conector | FC/UPC |
Módulo FM (Microscopio de fibra, como función opcional)
Construcción | Descripción |
Aumento | 400x |
Resolución | 1.0um |
Vista del campo | 0.40*0.31 mm |
Condición de almacenamiento/trabajo | -18℃~ 35℃ |
Dimensión | 235*95*30 mm |
Sensor | 1/3 pulgadas 2 millones de píxel |
Peso | 150 g |
USB | 1.1/2.0 |
Adaptador | SC-PC-F (para adaptador SC/PC) FC-PC-F (para adaptador FC/PC) LC-PC-F (para adaptador LC/PC) 2.5pc-M (para conector de 2.5 mm, SC/PC, FC/PC, ST/PC) |
Ventajas del producto

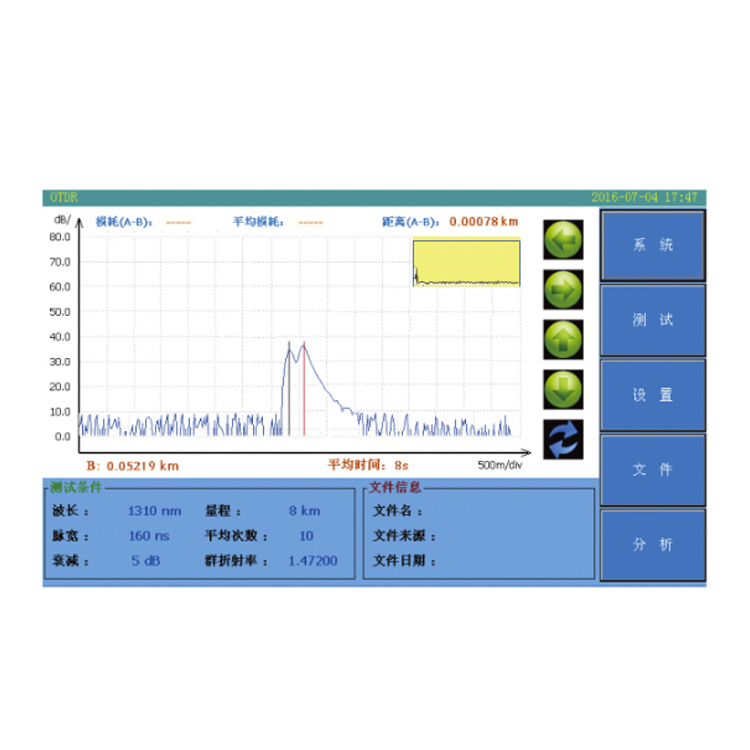

Speedwolf OTDR tiene una zona ciega de eventos ultra corta ≤0.8m. Puede probar fácilmente todo tipo de saltadores de fibra óptica.

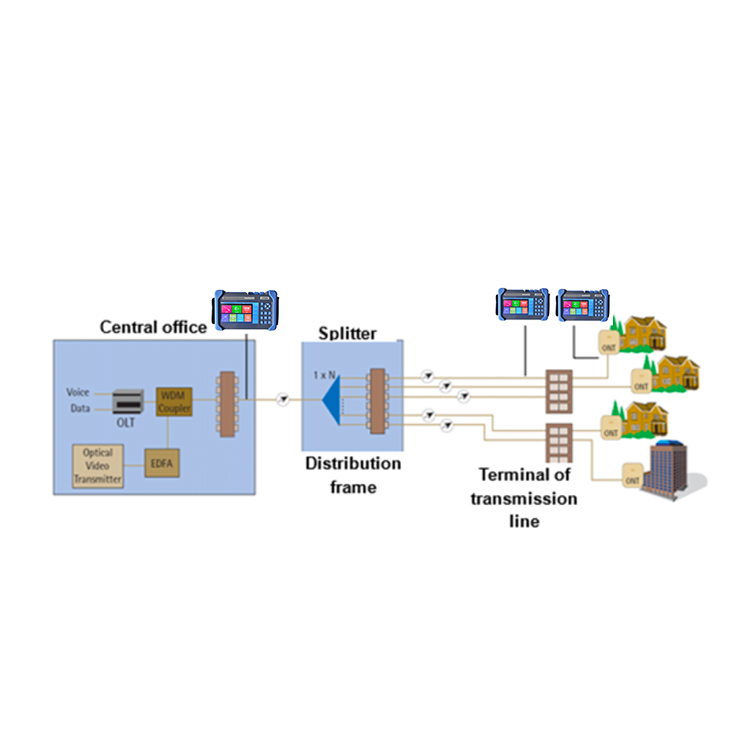

La función de prueba de red PON única incorporada puede realizar la prueba y el posicionamiento precisos de cada rama de la red PON a través del divisor óptico 1: 8 ~ 1: 64.
U disco o tarjeta SD; impresora con interfaz USB básica; comunicación de datos con PC; control remoto a través de Ethernet; auricular externo.

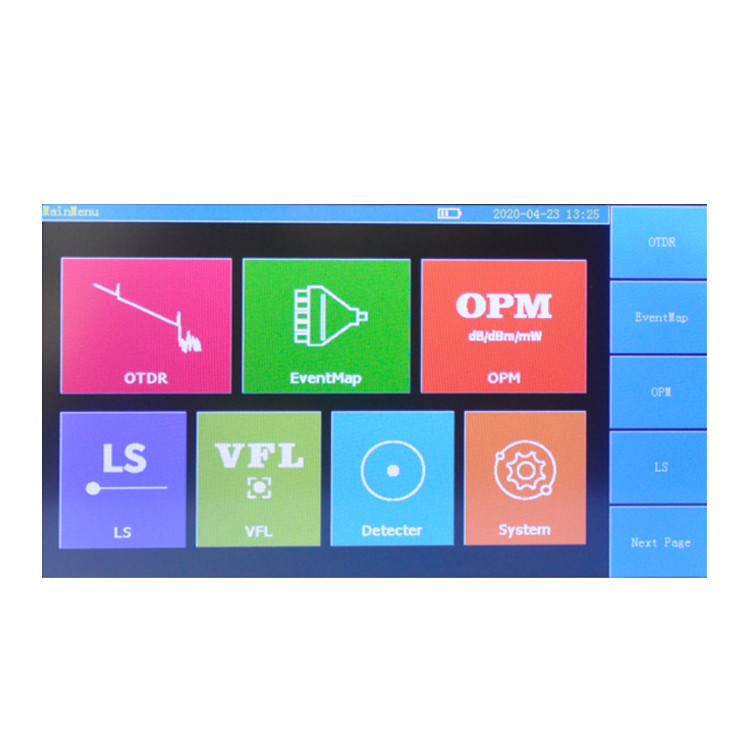

FCST080607 OTDR es un instrumento de prueba multifunción de alto rendimiento diseñado por FCST para redes FTTX. Tiene un excelente rendimiento de prueba y puede admitir varios módulos de prueba como VFL, OPM y microscopio de fibra óptica (FIP). Este producto se utiliza principalmente para medir la longitud, la pérdida de transmisión, la pérdida de conector y otras propiedades físicas de las fibras ópticas, y se usa ampliamente en redes FTTH, redes ópticas de área local, redes ópticas de área metropolitana, construcción de redes PON, implementación, mantenimiento, certificación y comunicación óptica enseñanza e investigación científica.
