FCST080612
FCST
FCST080612
Descripción del producto
El reflectómetro de dominio de tiempo óptico de la serie FCST080612 es una nueva generación de instrumentos de medición portátil e inteligente diseñado por la tecnología de comunicación FCST para probar el sistema de comunicación de fibra óptica. integración funcional para ayudar a los clientes a resolver efectivamente la prueba de campo y el mantenimiento. prueba de fibra óptica El rango dinámico más alto de 45dB, puede penetrar el divisor óptico, pruebas de red PON efectivas; gestión inteligente de ahorro de energía, 20 horas de espera, protección eficiente de la dimensión de prueba continua. El concepto de diseño de integración multifuncional, prueba de precisión y operación conveniente hace que la prueba de campo sea la prueba de campo Operación simple.
Producto Ventajas
l Función de prueba automática y manual;
l Pantalla táctil y operación del teclado;
l Función de localización de fallas visible (VFL) incorporada;
l Apoyo al formato de archivo Bellcore GR196 y SR-4731;
l LCD antirreflección avanzada, Borrar interfaz de visualización en el campo;
l Detección automática de la señal de luz de comunicación;
l 1,6m Zona Dead de Evento Ultra Short, Jumper de fibra óptica fácil de probar;
l Sistema de operación de ventana de WINCE, interfaz de operación china/ inglesa;
l Indicación inteligente de la capacidad de la batería, alarma cuando la batería se agota;
l La tecnología más avanzada de molde integral de doble color y material, fuerte y firme;
l El OTDR Los conectores de salida óptica son intercambiables, por lo que es más conveniente limpiar la superficie final;
l Batería de litio de gran capacidad para admitir más de 10 horas de funcionamiento, adecuado para el trabajo archivado desde hace mucho tiempo;
l Dos interfaces USB: pueden conectarse al disco U externo o comunicarse con PC a través del software sincactivo;
Especificaciones del producto
Construcción | Descripción | |||||||||||||
nombre del producto | FCST080612 SM multifunción OTDR | |||||||||||||
Modelo | S1 | S2 | S3 | S4 | T1 | T2 | T3 | T4 | T5 | T6 | F1 | M1 | SM1 | |
Max. Rango dinámico(DB) | 35/33 | 38/36 | 42/40 | 45/43 | 32/30/30 | 37/35/35 | 32/30/30 | 37/35/35 | 32/30/30 | 37/35/35 | 37/35/35/35 | 26/28 | 26/28/35/33 | |
Longitud de onda | 1310/1550 nm | 1310/1490/1550nm | 1310/1550/1625 nm | 1310/1550/1650 nm | 1310/1490/1550/1625Nuevo Méjico | 850/1300 nm | 850/1300/1310/1550NM | |||||||
Evento de la zona muerta | 1M | 0.8m | 1M | |||||||||||
Tipo | Sm | Mm | SM/mm | |||||||||||
Mostrar | 5.6 LCD de color de pulgada con pantalla táctil | |||||||||||||
Atenuación de la zona muerta | 6m | |||||||||||||
Rango de prueba | 500m/1km/2km/4km/8km/16km/32km/64km/128km/256km | |||||||||||||
Ancho de pulso | 3NS/5NS/10NS/30NS/50NS/80NS/160NS/320NS/500NS/800NS/1000NS/3000NS/5000NS/8000NS/10000NS/20000NS | |||||||||||||
Rango de precisión | ± （0.75m + intervalo de muestra +0.005％× Distancia de prueba） | |||||||||||||
Precisión de la pérdida | ± 0.05db/dB | |||||||||||||
Puntos de muestra | 16k ~ 256k | |||||||||||||
Resolución de muestra | 0.05m ~ 16m | |||||||||||||
Reflexión Exactitud | ± 3DB | |||||||||||||
Formato de archivo | Formato de archivo estándar de SOR | |||||||||||||
Análisis de pérdidas | Método de 4 puntos /método de 5 puntos | |||||||||||||
Nivel de seguridad láser | Clase ⅱ | |||||||||||||
Frecuencia de actualización | 3Hz (típ.) | |||||||||||||
Almacenamiento de datos | Almacenamiento interno：100m （≤3000 curvas））Escalable a 4G u 8G (opcional)；Almacenamiento externo：4g bit | |||||||||||||
Interfaz de salida | FC/UPC （SC intercambiable 、CALLE） | |||||||||||||
Interfaz de datos | USB 、Mini-USB 、Puerto Ethernet de 10m/100m | |||||||||||||
Aplicaciones de productos
Se utiliza principalmente para medir la longitud. Calidad de la pérdida y conexión de todo tipo de fibras ópticas y cables, y se puede utilizar ampliamente en la construcción de ingeniería, mantenimiento y pruebas de línea, reparación de emergencias y el desarrollo y producción de fibras y cables ópticos.
Estructura del producto

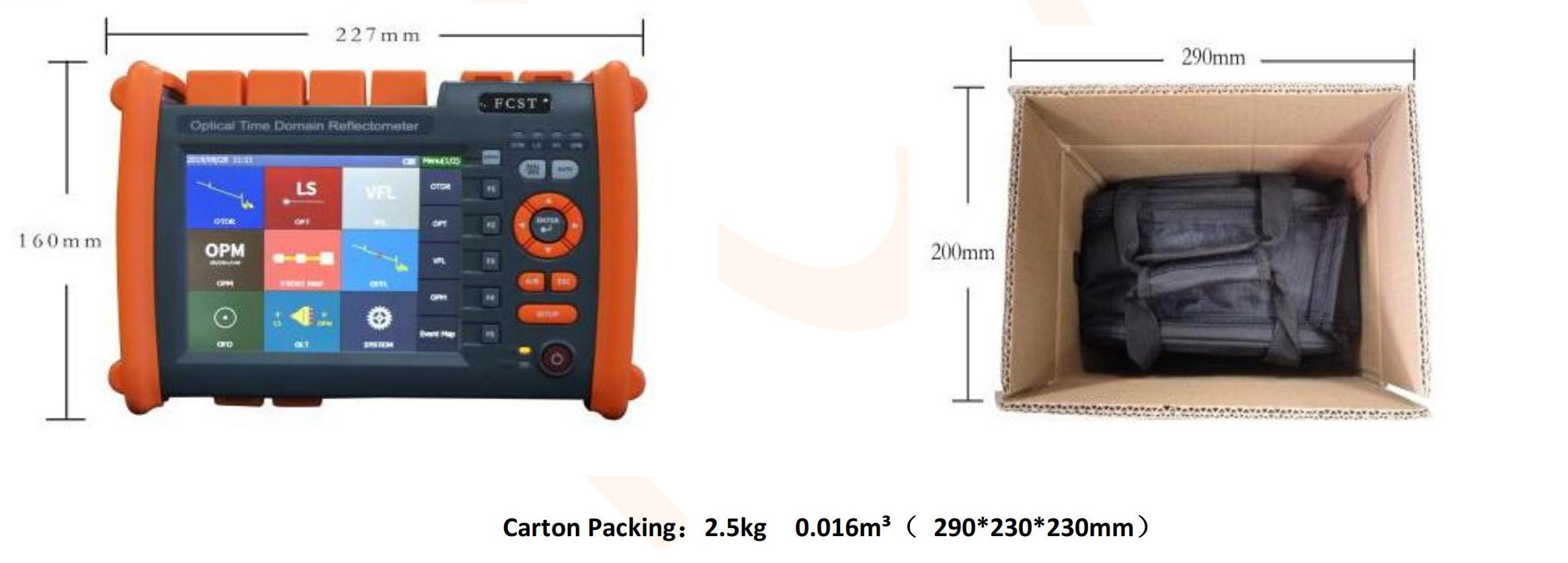

Información de embalaje

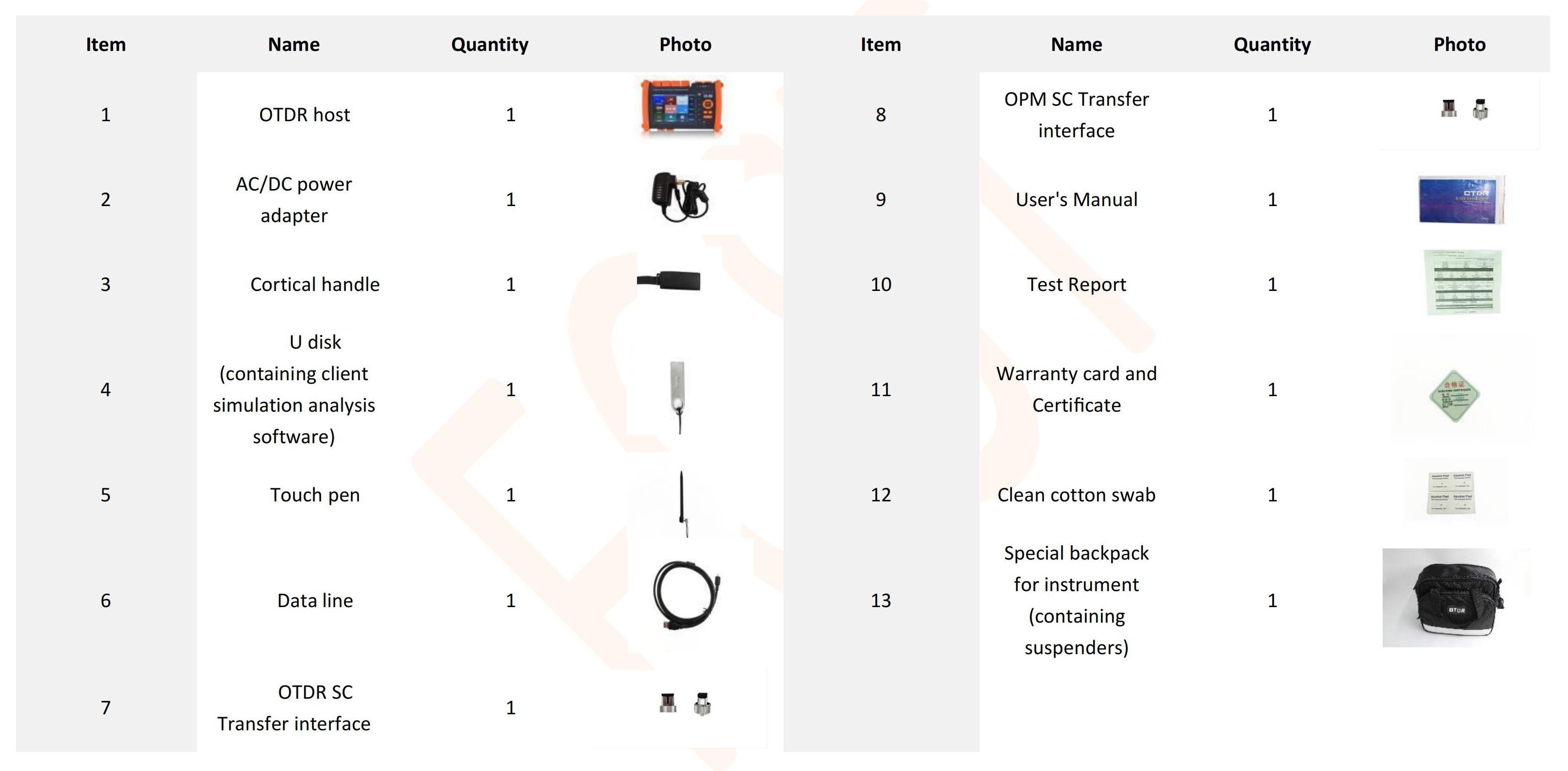

Lista de partes
Producto Ventajas

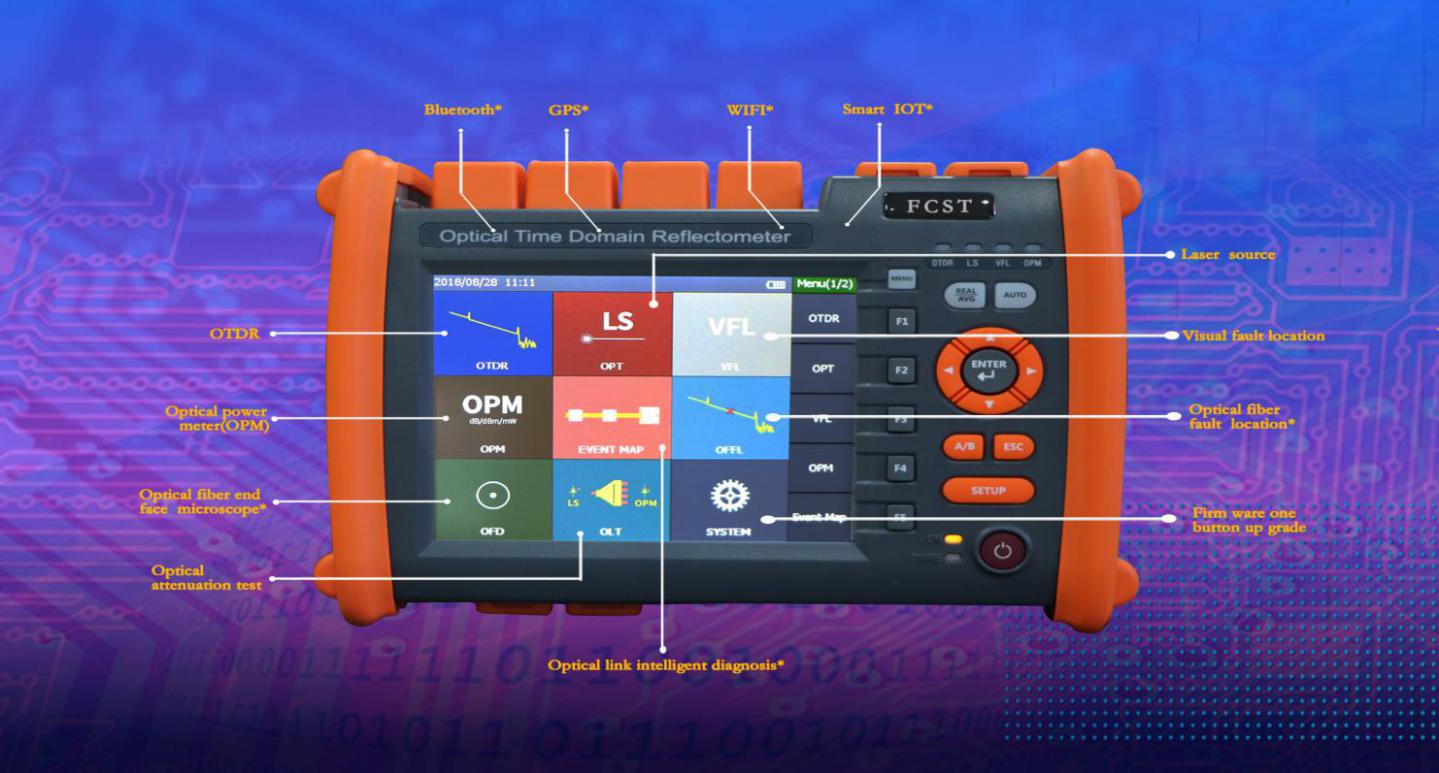

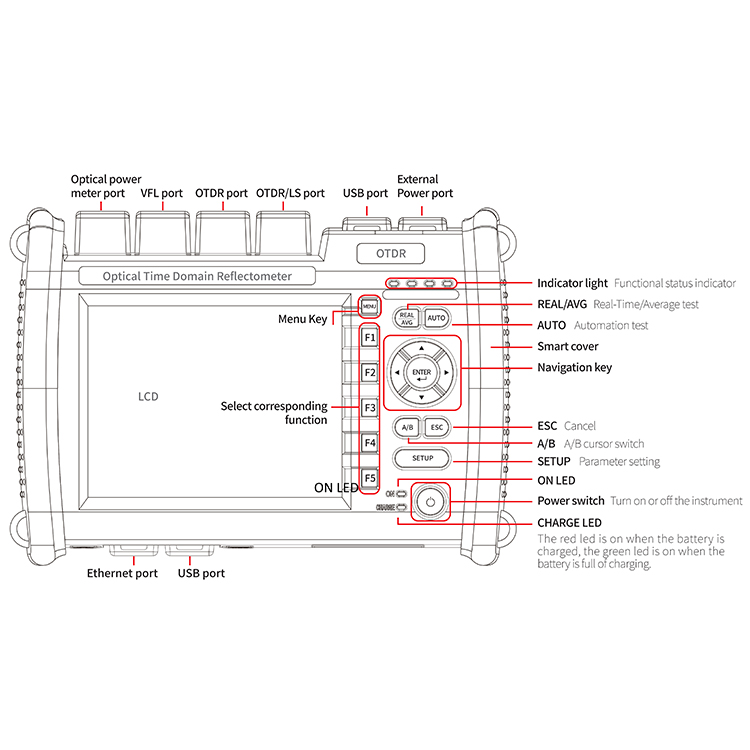

Nombre y función de las piezas (panel frontal 、 panel superior 、 panel inferior)

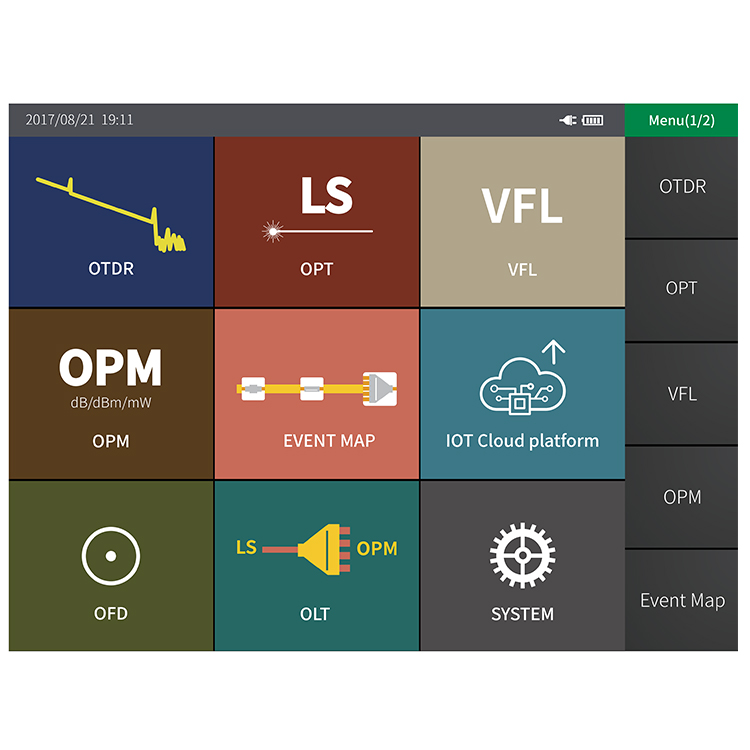

Visualización （Interfaz principal del instrumento）

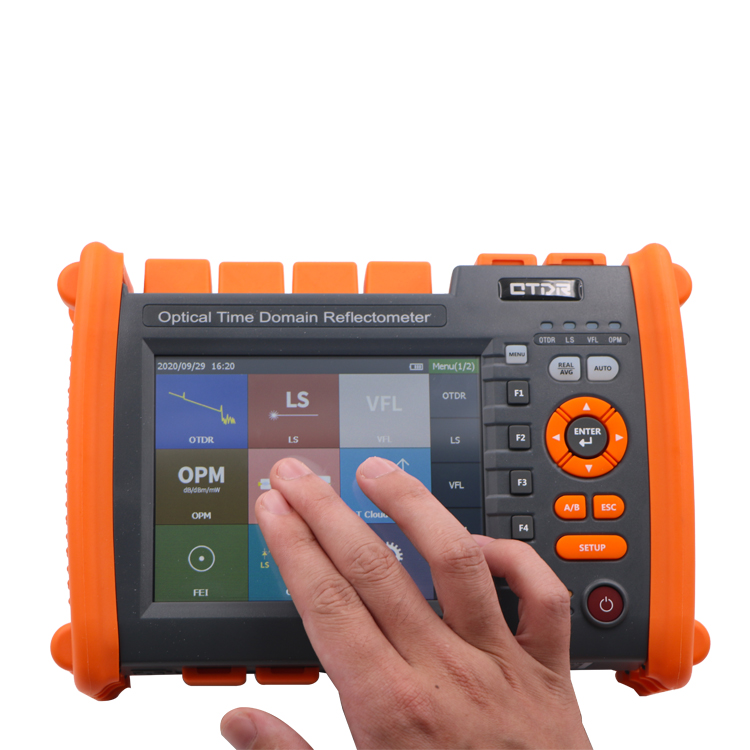

Pantalla táctil de color de 5.7 pulgadas. El mini otdr portátil Toque Key + Key Doble Mode de operación, tomado del diseño de la tableta, es rápido y conveniente.

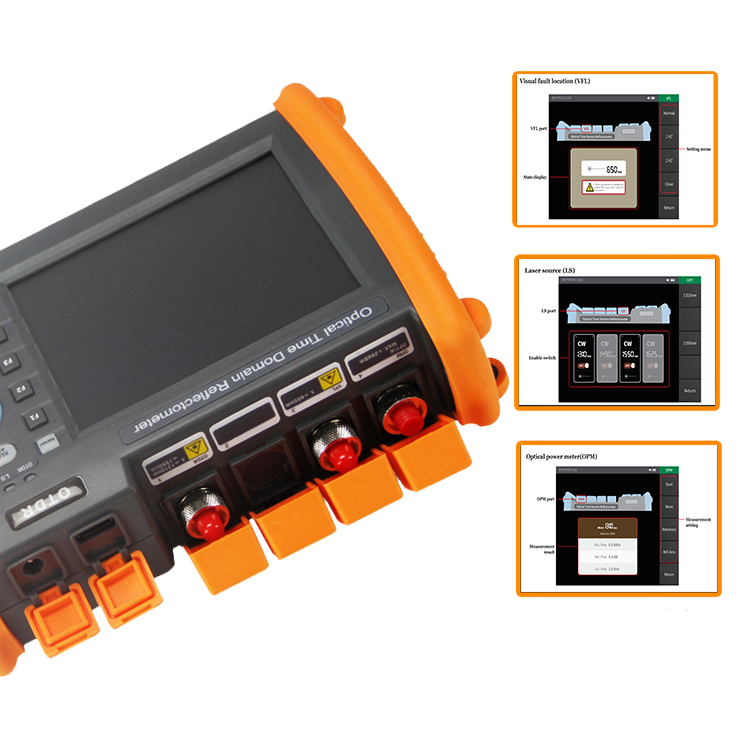

Diseñado para proporcionar eficiencia. Integre el medidor OTDR/fuente de luz/potencia óptica, VFL multifunción en una, función de fuente de luz estable 1310/1550NM, función de prueba del medidor de potencia óptica, VFL.

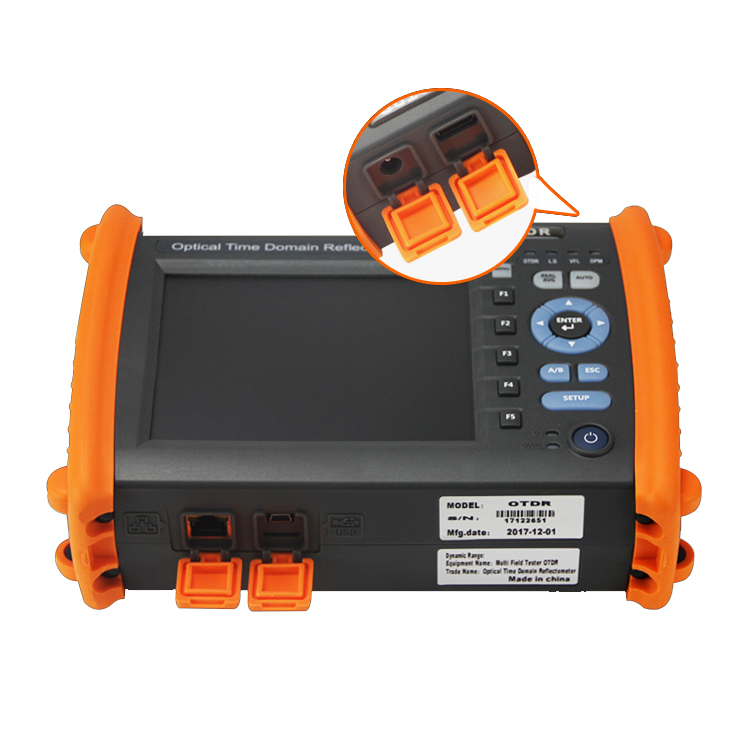

Con abundantes interfaces externas. El control remoto se puede realizar a través del conector Ethernet, y la comunicación de datos entre el disco U, la impresora y la PC externos también se pueden realizar a través de dos interfaces USD no utilizadas. Admite el procesamiento por lotes de los archivos, puede imprimir cuatro documentos a la vez y admite la impresión del formato PDF.

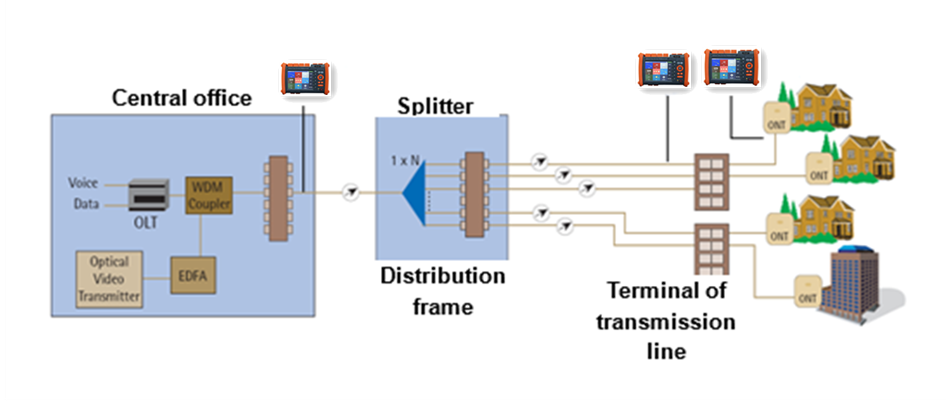

Aplicación de productos
FCST080612 OTDR es un instrumento de prueba multifunción de alto rendimiento diseñado por FCST para redes FTTX. Tiene un excelente rendimiento de prueba y puede admitir varios módulos de prueba como VFL, OPM y microscopio de fibra óptica (FIP). Este producto se utiliza principalmente para medir la longitud, la pérdida de transmisión, la pérdida de conector y otras propiedades físicas de las fibras ópticas, y se usa ampliamente en redes FTTH, redes ópticas de área local, redes ópticas de área metropolitana, construcción de redes PON, implementación, mantenimiento, certificación y comunicación óptica enseñanza e investigación científica.
