Flexible MDU Drop Cable Assemblies-Patch Cord
Descripción general del producto

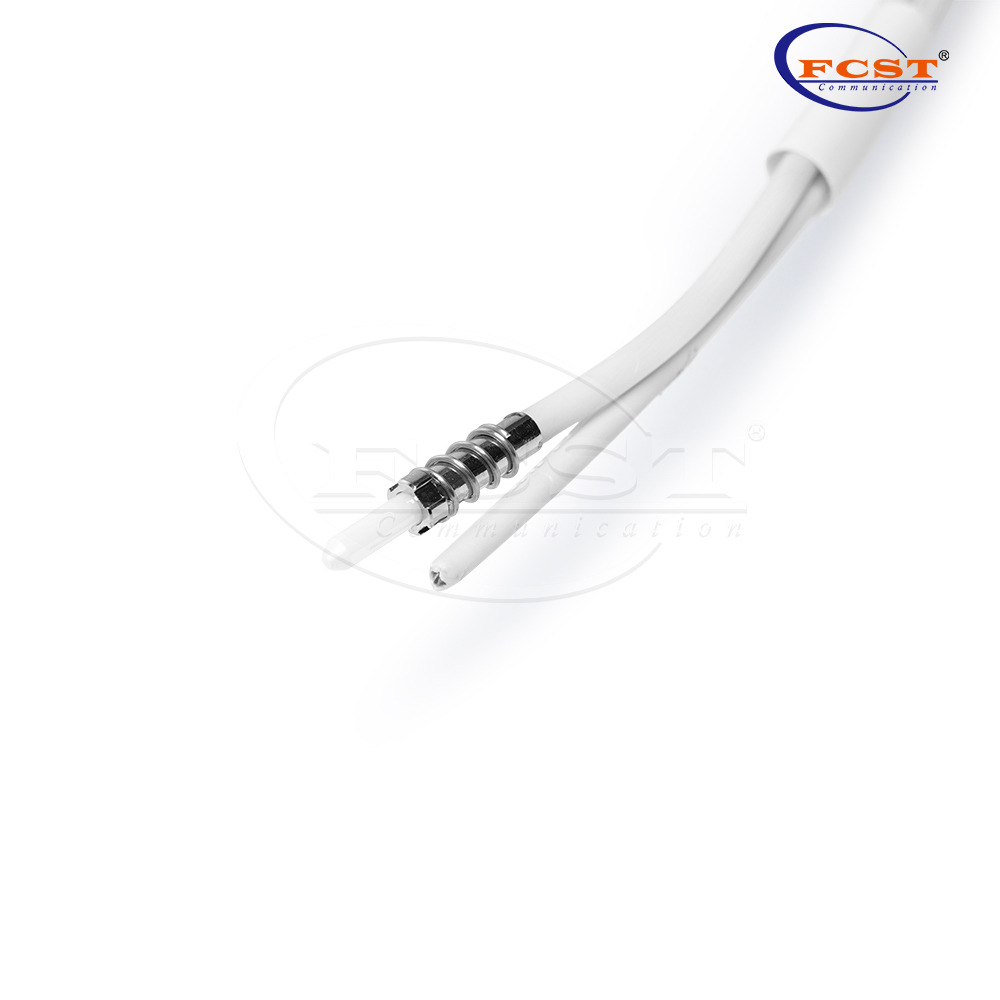

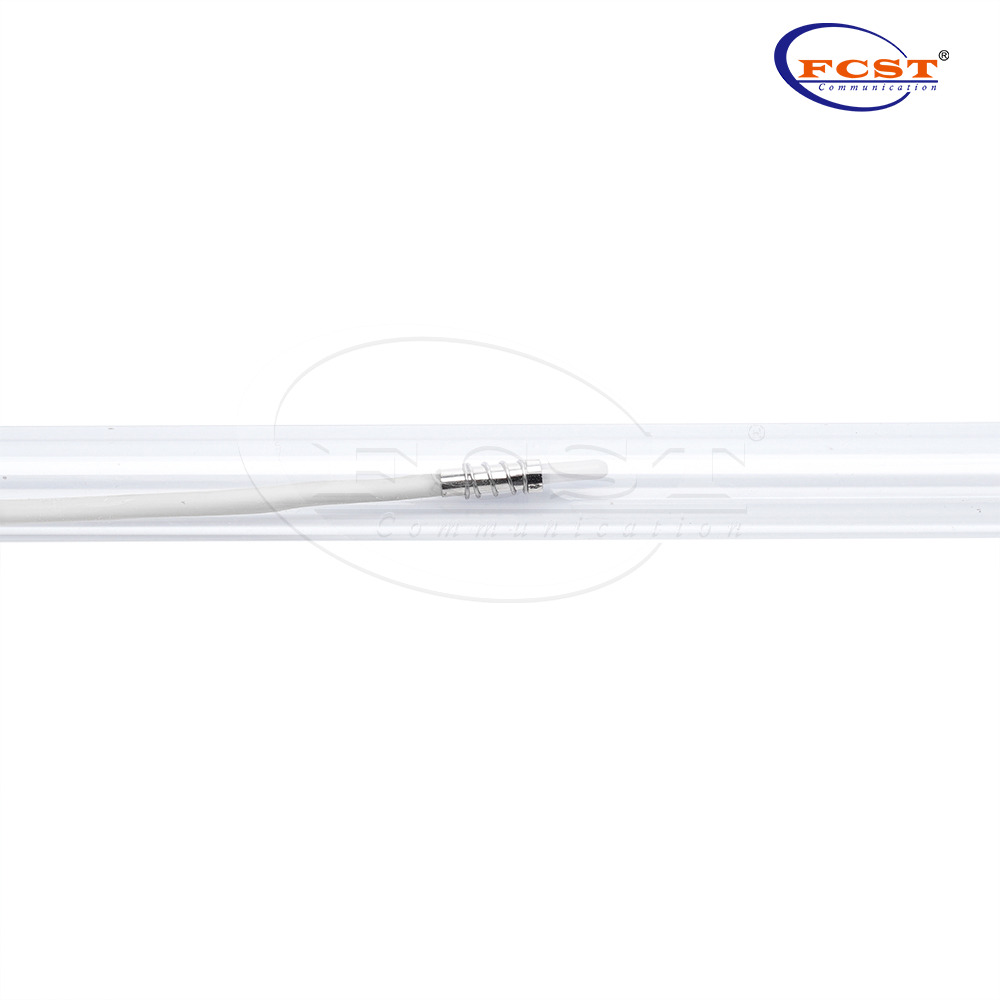

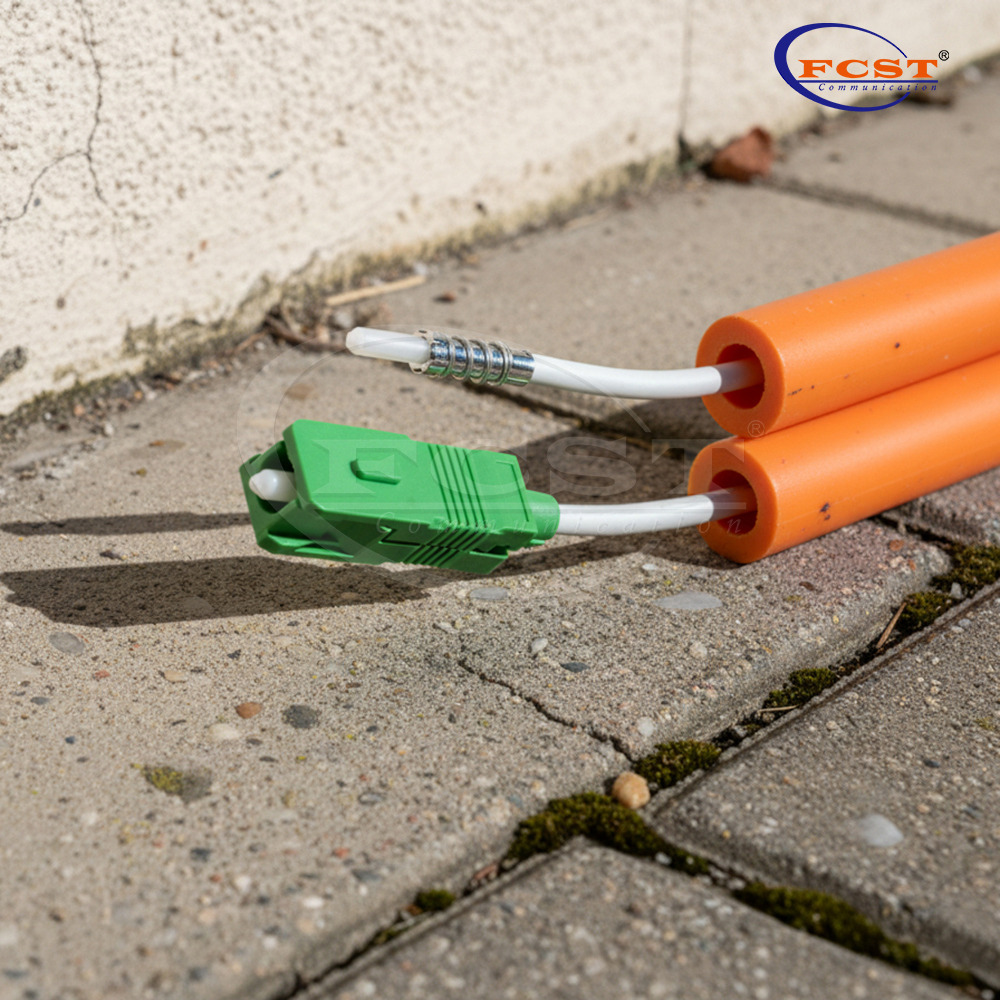

Los conjuntos flexibles SC empujables son conectores SC pulidos y preterminados de fábrica diseñados para terminar en conjuntos de cables de acometida MDU flexibles simplex, lo que permite la conectorización en uno o ambos extremos. Después de empujar, tirar o soplar a través del microducto y los pequeños orificios que son típicos de la mayoría de los escenarios FTTX, la funda protectora de pared lisa se retira fácilmente y dos piezas de la carcasa exterior se colocan en su lugar. Esto crea un conector estándar de la industria sin empalme mecánico o por fusión.

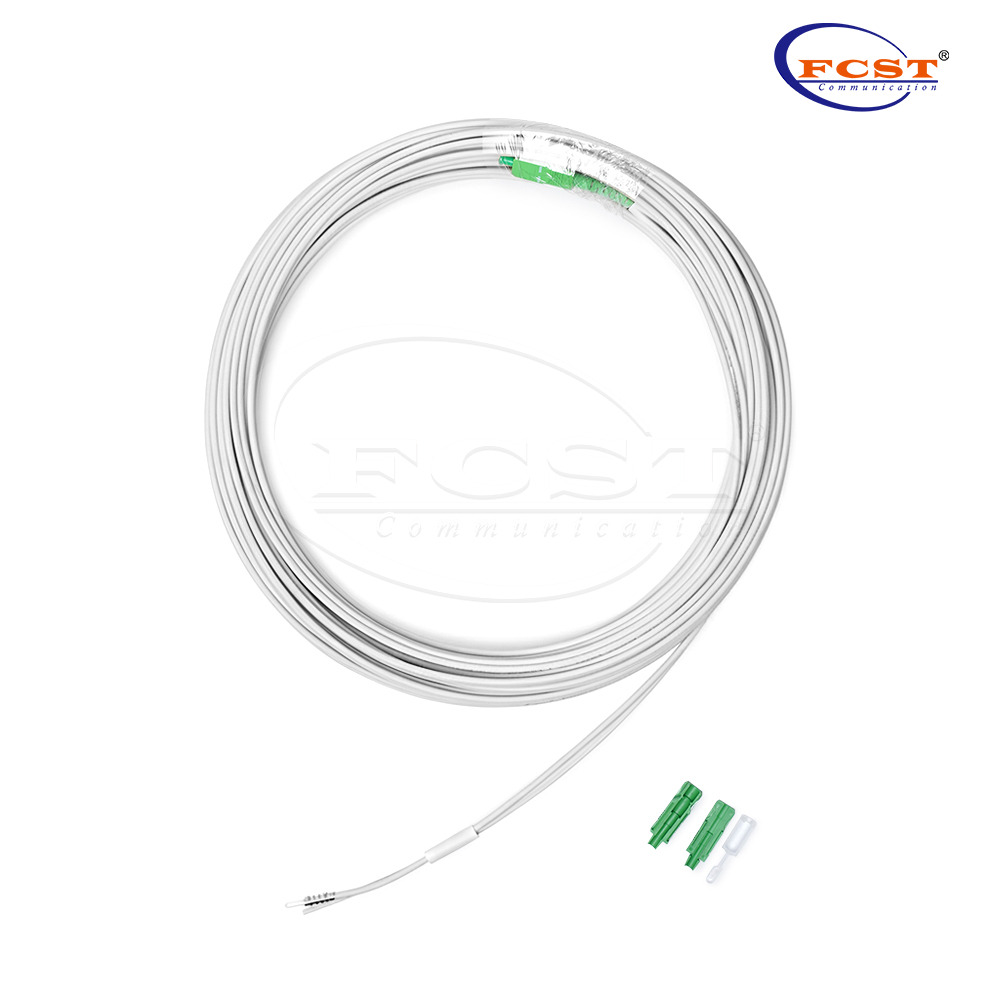

El ensamble de cable blindado redondo simplex flexible tiene más flexibilidad y robustez que el cable óptico estándar, lo que lo hace ideal para caídas más cortas donde se puede requerir más manejo y almacenamiento. Ya sea que se use en interiores o exteriores, la flexibilidad del cable blindado permite su implementación con memoria de cable reducida y disminuye el riesgo de torceduras. Si bien el conjunto de cables flexibles generalmente se usa junto con soluciones de microductos, en algunas aplicaciones se puede grapar directamente a paredes y techos o usarse en aplicaciones de revestimiento de edificios.
Los conjuntos de cables de acometida MDU flexibles se pueden empujar con éxito a través de orificios de 5 mm (0,2 pulg.) y orificios de microductos tan pequeños como 5,5 mm (9/64 pulg.). Las distancias de empuje manual varían según la frecuencia de curvatura y la calidad del conducto. La naturaleza robusta del conjunto de cables blindados reduce el costo de los despliegues de fibra, así como la habilidad y dificultad de manejar y conectar los cables de acometida del cliente.
Ventajas de productos
Cumple con REACH y RoHS.

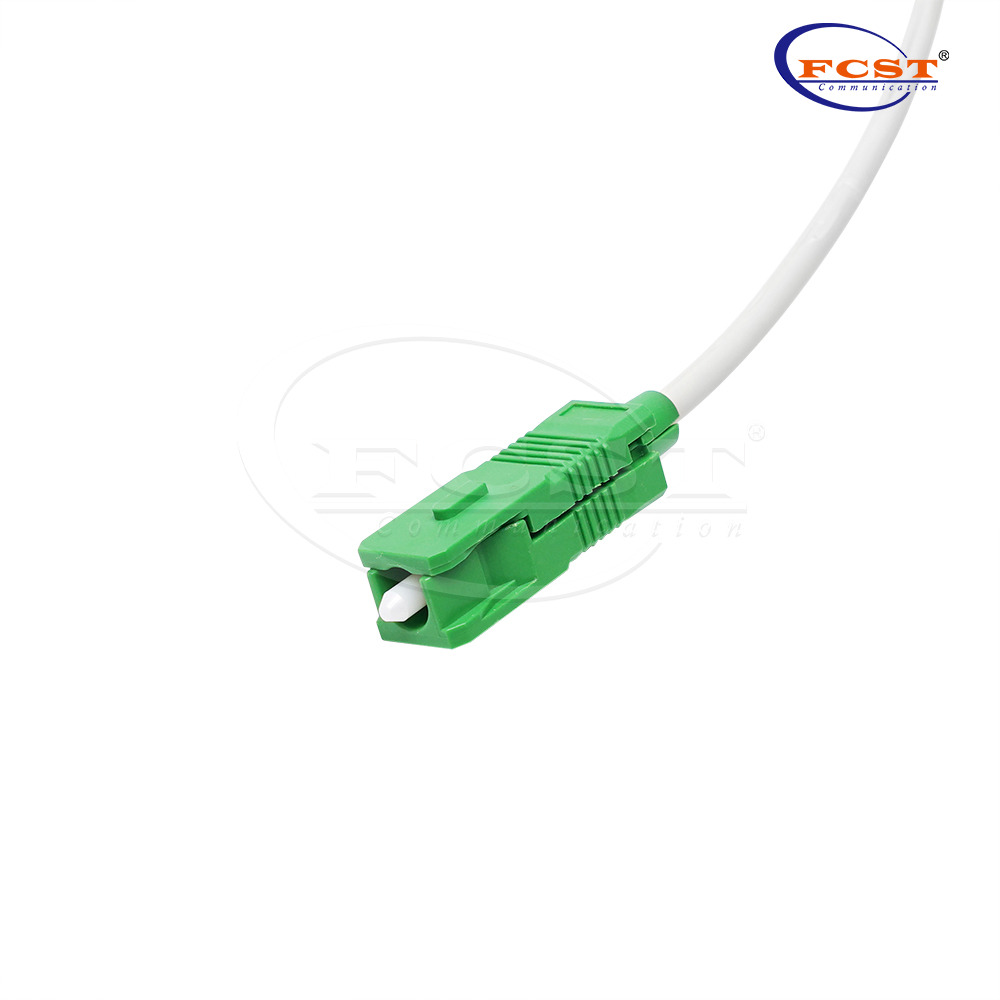

Conector flexible SC estándar de la industria.
Se instala dentro de microductos con orificios de hasta 5,5 mm (9/64 pulg.) de DI
Preterminado para que no haya empalmes en el campo/terminación mecánica, instalación sin herramientas.
La funda exterior blindada de baja fricción proporciona protección robusta para el cable de conexión o el cable flexible.
Apto para todo tipo de implementaciones interiores y exteriores. (Se requiere conducto para enterrado aéreo y directo)

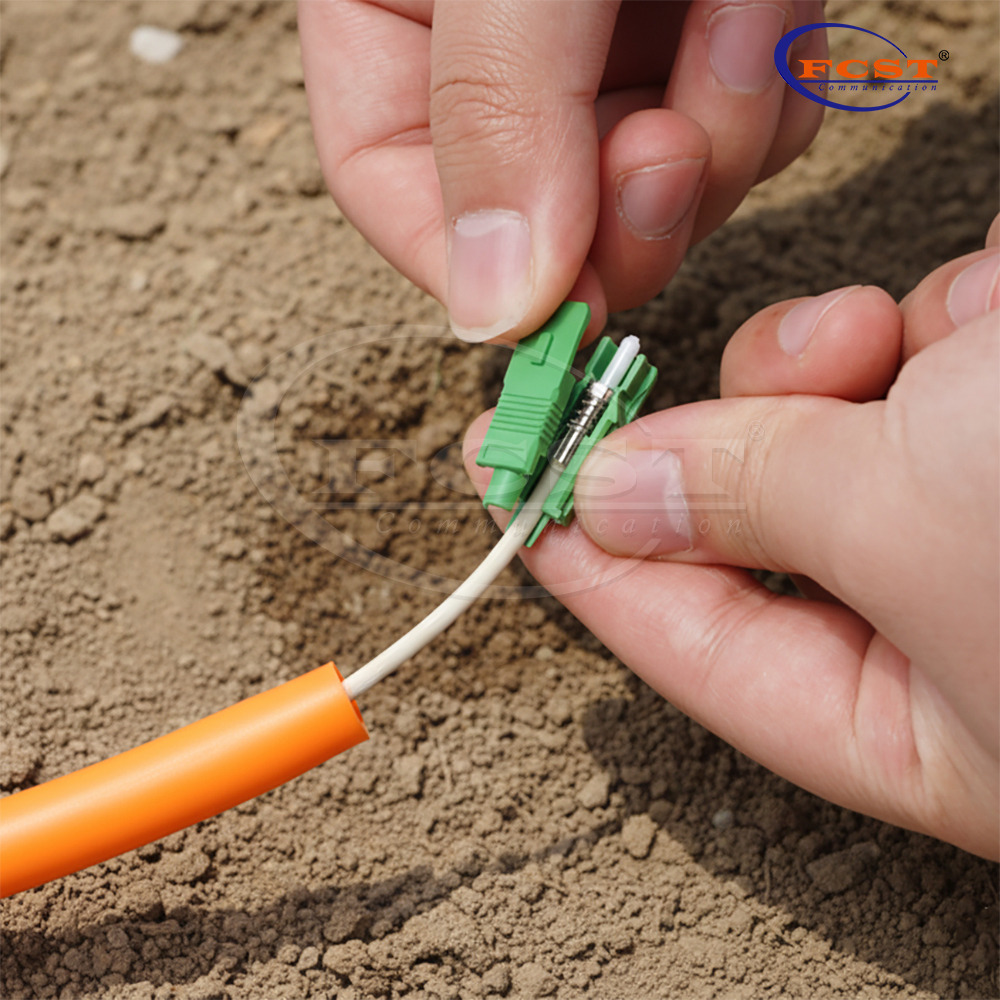

La funda protectora de pared lisa se retira fácilmente y dos piezas de la carcasa exterior se colocan en su lugar.
Los conectores empujables preterminados y amigables con la tecnología disminuyen rápidamente los tiempos de implementación y reducen los costos de instalación al eliminar el empalme en el campo.
Especificaciones del producto
| Construcción | Descripción |
| Fibra | G.657A2 (B6a2) |
| Diámetro del cable | Φ3.0mm |
| Tipos de conectores Extremo A | SC/LC |
| Tipos de conector Extremo B | SC/LC |
| Longitud del cable | 10/20/50/100/200 m (la longitud se puede personalizar) |
| Tipo polaco | PC/APC/UPC |
| Pérdida de inserción | Típico≤0,15 dB, máx.≤0,30 dB |
| Pérdida de retorno | PC≥45dB,UPC≥50dB,APC≥60 |
| Repetibilidad | dB≤0,10 |
| Posibilidad de cambiar | dB≤0,20 |
| Durabilidad (1000 apareamiento) | dB ≤0,20 dB |
| Acero inoxidable | SUS304, φ1,7 ± 0,05 mm de diámetro exterior, 0,25 mm de espesor |
| Hilo de aramida | 4x1100D |
| Chaqueta | LSZH/OFNR/TPU/OFNP |
| Peso del cable | 12,5 kg/kilómetro |
| Temperatura de funcionamiento | -40 ~ +80℃ |
| Temperatura de almacenamiento | -40 ~ +85℃ |
Especificación de producto

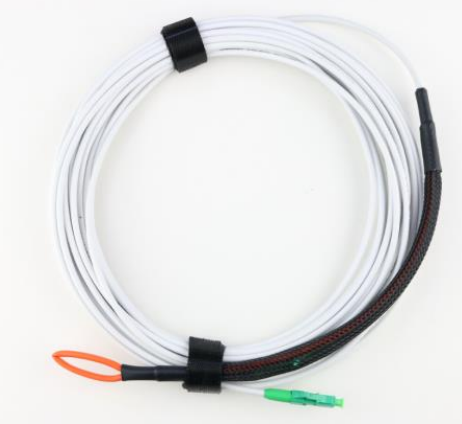

El ojo de tracción protegerá los conectores y al mismo tiempo proporcionará un punto de tracción con tensiones adecuadamente distribuidas en los conjuntos de cables. Funcionó como un componente independiente instalado en su conjunto de cables personalizado. El ojo de tracción tiene hilo de aramida en el interior para reforzar la resistencia a la tracción del cable y los conectores están protegidos con una red para cables.
| Recuento de fibra | multifibra | Simplex/Dúplex |
| Carga máxima de tracción | 2000 Newtons (500 libras) | 550 Newtons (124 libras) |
| Radio de curvatura mínimo | 4 cm (solo ojo de tracción) | 4 cm (solo ojo de tracción) |
| Longitud | 0,2 a 1,5 metros (Personalizado) | 0,2 a 1,5 metros (Personalizado) |
| Ojal (miembro de fuerza) | Kevlar con revestimiento de PVC de 3,0 mm (acero inoxidable opcional) | Kevlar con revestimiento de PVC de 3,0 mm (acero inoxidable opcional) |
