¿Cuáles son los tipos y especificaciones comunes de las bolas marcadoras de fibra óptica?

Si administra fibra de planta externa (OSP), sabrá que el mapa no es el territorio. Los puntos de empalme cambian, las profundidades de la cubierta varían y mucho después de la construcción, los equipos necesitan una forma rápida e inequívoca de identificar las características enterradas. Ahí es exactamente donde la bola marcadora electrónica (EMS ) para cables de fibra óptica se gana la vida: un resonador pasivo sintonizado en frecuencia que puede leer años más tarde con un localizador marcador de RF estándar, sin baterías ni mantenimiento.

Por qué es importante la bola marcadora electrónica (EMS) para cables de fibra óptica

Una bola marcadora electrónica (EMS) para cables de fibra óptica crea una referencia precisa y repetible en los puntos que realmente importan: empalmes, pasos de control , giros de ruta, transiciones de profundidad y cruces críticos. Debido a que los marcadores EMS resuenan en bandas de RF específicas de la empresa de servicios públicos, son fáciles de encontrar sin energizar la planta. En América del Norte, las instalaciones de telecomunicaciones y fibra se identifican visualmente con naranja según el Código de color uniforme APWA; alinear su inventario de marcadores y etiquetas con esta convención mejora la claridad del campo y reduce las discrepancias entre los servicios públicos. Consulte la guía actual de APWA en el Código de colores uniforme, donde las telecomunicaciones (incluida la fibra óptica) aparecen en color naranja en la actualización de recursos de 2023: Marcadores de bolas .

Dos impactos prácticos que notará de inmediato:

Verificación de obra más rápida y confiable durante el cierre y ubicaciones futuras.

Menor riesgo de ubicaciones erróneas alrededor de cruces de alto riesgo, incluso cuando falta el cable trazador o está dañado.

Cómo funcionan los marcadores de bolas EMS pasivos (y por qué es importante la frecuencia)

Piense en un marcador de pelota EMS como una campana sintonizada enterrada en el lugar correcto. Un localizador compatible envía energía a una frecuencia de servicio específica; cuando esa energía llega al marcador, el circuito resonante interno 'suena' y vuelve a irradiar una señal que el localizador puede detectar y estimar la profundidad. Debido a que cada clase de servicio público vive en su propia banda de RF, un técnico puede cambiar a la banda de telecomunicaciones y encontrar con confianza solo marcadores de clase de telecomunicaciones a lo largo de un corredor congestionado.

Los marcadores EMS de telecomunicaciones/fibra están sintonizados a 101,4 kHz en todos los proveedores principales, y los localizadores de campo enumeran esa banda explícitamente en sus modos de marcador. Por ejemplo, las frecuencias de marcador de servicios públicos de 3M incluyen Telecom 101,4 kHz y servicios públicos adyacentes como Gas 83,0 kHz, Agua 145,7 kHz y Energía 169,8 kHz. La serie FCST-MB Marker Ball incluye telecomunicaciones 101,4 kHz, TV por cable 77,0 kHz, sanitarios 121,6 kHz, etc. La familia OmniMarker II de Tempo también documenta una banda de telecomunicaciones a 101,4 kHz en su página de producto.

La estimación de la profundidad es una función del diseño del marcador/localizador y de condiciones como la conductividad del suelo y las estructuras metálicas cercanas. Los proveedores publican profundidades de detección máximas típicas por familia de marcadores.

Tipos y especificaciones globales de la bola marcadora electrónica (EMS) para cables de fibra óptica.

Familias de marcadores utilizadas en rutas de fibra

Encontrarás tres familias en la práctica:

• con código de colores uniformes de APWA (autonivelantes): el caballo de batalla para las telecomunicaciones. Disponible en variantes estándar, de rango extendido (XR) y iD opcional que almacenan datos de activos. Profundidad de detección máxima típica de alrededor de 5 pies (1,5 m) para los modelos de bola iD/XR en la literatura actual de los proveedores.

• Marcadores de rango completo (geometría sin bola): se usan cuando necesita una detección más profunda, hasta aproximadamente 8 pies (2,4 m).

• Marcadores de disco/cerca de la superficie : útiles para características poco profundas y señalización de caminos; pero relevante cuando las características se encuentran muy cerca del grado.

El material de construcción suele ser una carcasa de polietileno o HDPE duradera y resistente al agua con un circuito resonante pasivo sellado.

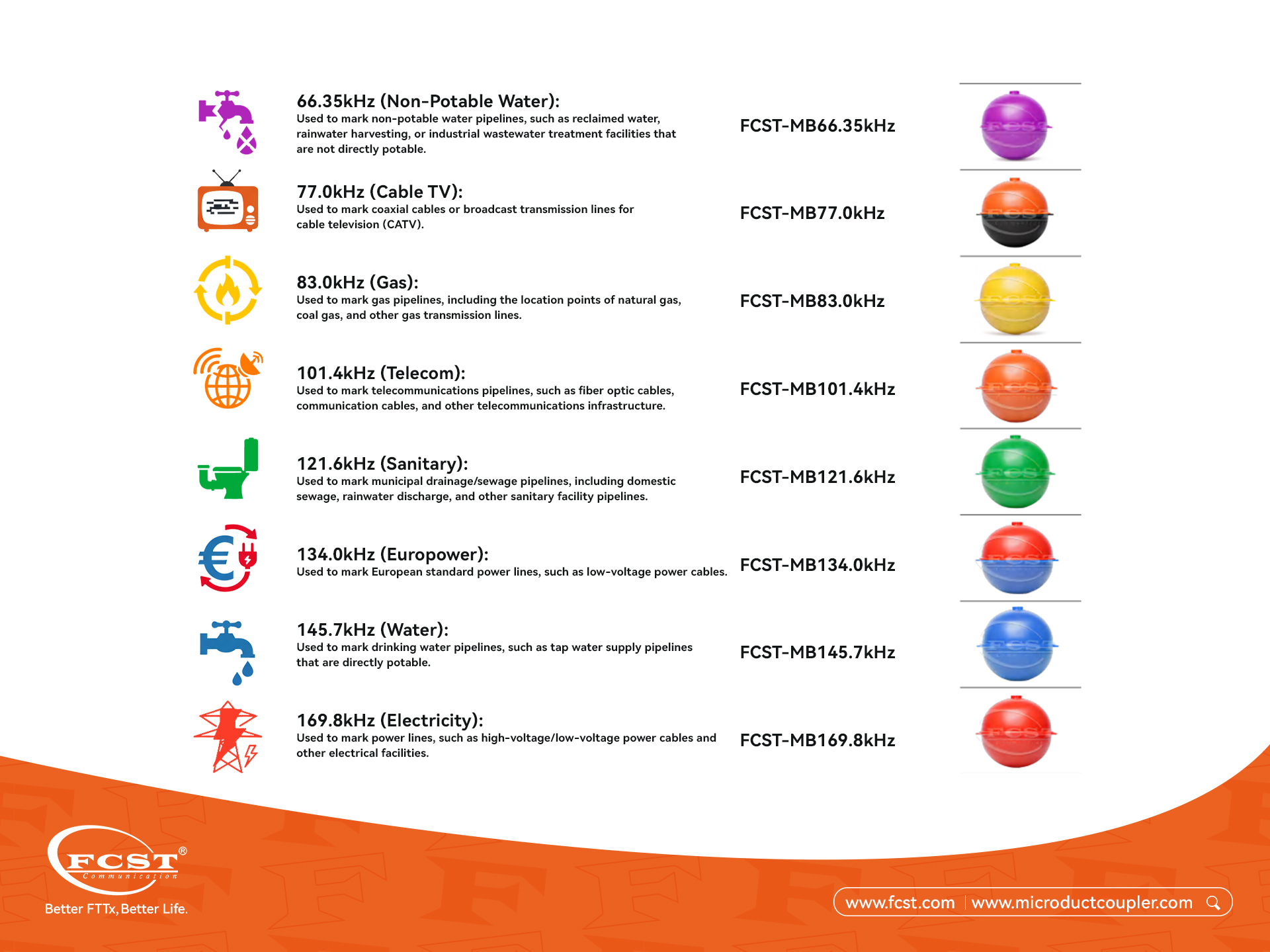

Mapeo de frecuencia y color (telecomunicaciones y servicios públicos adyacentes)

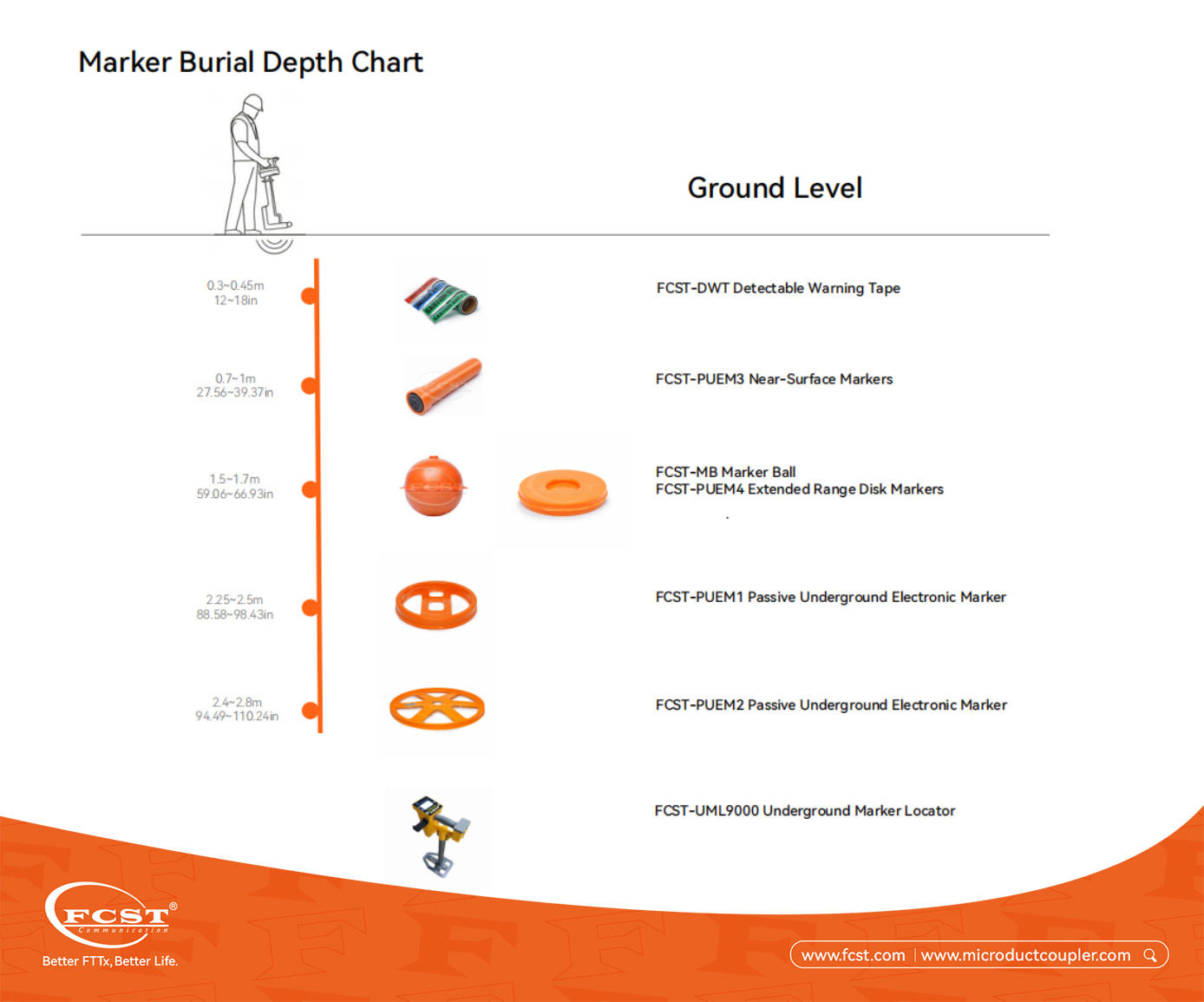

Matriz de profundidad y envolvente operativa
La capacidad de profundidad depende tanto del marcador como del localizador. La siguiente matriz sintetiza los rangos comúnmente citados en los folletos y hojas de datos actuales. Utilícelos como sobres de planificación; verifique con SKU específicos y sus modelos de localizador en condiciones de campo.

Los sobres de temperatura de funcionamiento para los sistemas de marcadores EMS a menudo se publican a nivel del sistema (marcador más localizador). Un sobre común que aparece en los documentos actuales de 3M es de -4 a 122 °F (-20 a 50 °C) para equipos y uso en campo.

Guía de selección de ingeniería para proyectos de fibra.

Elegir la bola marcadora electrónica (EMS) adecuada para cables de fibra óptica consiste en adaptarla a la realidad de su instalación y a su flota de localizadores.

Profundidad de entierro y accesibilidad: para pozos de registro, empalmes y elementos a profundidades típicas de telecomunicaciones, los marcadores de bola iD/XR con detección de ~5 pies son la base. Si su planta se encuentra a mayor profundidad (por ejemplo, ciertos cruces de ríos o terraplenes), considere la posibilidad de colocar marcadores de rango completo en esos puntos críticos para poder cumplir con su plan de verificación.

Suelo y alrededores: los suelos de alta conductividad y la proximidad a grandes estructuras metálicas pueden atenuar o sesgar las lecturas de profundidad. Favorezca las unidades de rango extendido o de rango completo en ubicaciones de alta interferencia y planifique lecturas de prueba durante el reabastecimiento cuando sea posible.

Ecosistema de localización: estandarice las bandas marcadoras admitidas por su flota. Los modelos 3M Dynatel enumeran explícitamente telecomunicaciones 101,4 kHz y servicios públicos adyacentes; Las familias Radiodetection RD7100M/RD8100M proporcionan modos de marcador de RF para bandas convencionales. Si combina flotas, valide la programación y los flujos de trabajo del operador durante las reuniones previas al trabajo.

Objetivos de colocación: si el objetivo es la identificación de activos (p. ej., 'esta tapa pertenece a nuestro empalme de fibra'), monte una bola XR debajo de una tapa de registro no metálica. Si el objetivo es la navegación de rutas en un derecho de paso sin rasgos distintivos, considere un patrón en los giros, las transiciones de profundidad y los cruces críticos en lugar de un espaciado lineal uniforme.

Mejores prácticas de instalación y verificación (centradas en fibra)

La regla de oro: coloque la bola marcadora electrónica (EMS) para cables de fibra óptica directamente encima de la característica que desea encontrar más tarde, luego verifique antes de abandonar el sitio.

Puntos de colocación que valen la pena: empalmes y cerramientos, pozos de registro, giros o desvíos bruscos de rutas, transiciones de profundidad y cruces críticos (tuberías, ferrocarriles, perforaciones de carreteras principales). Estas son las ubicaciones que los equipos realmente necesitan encontrar, así que márcalas.

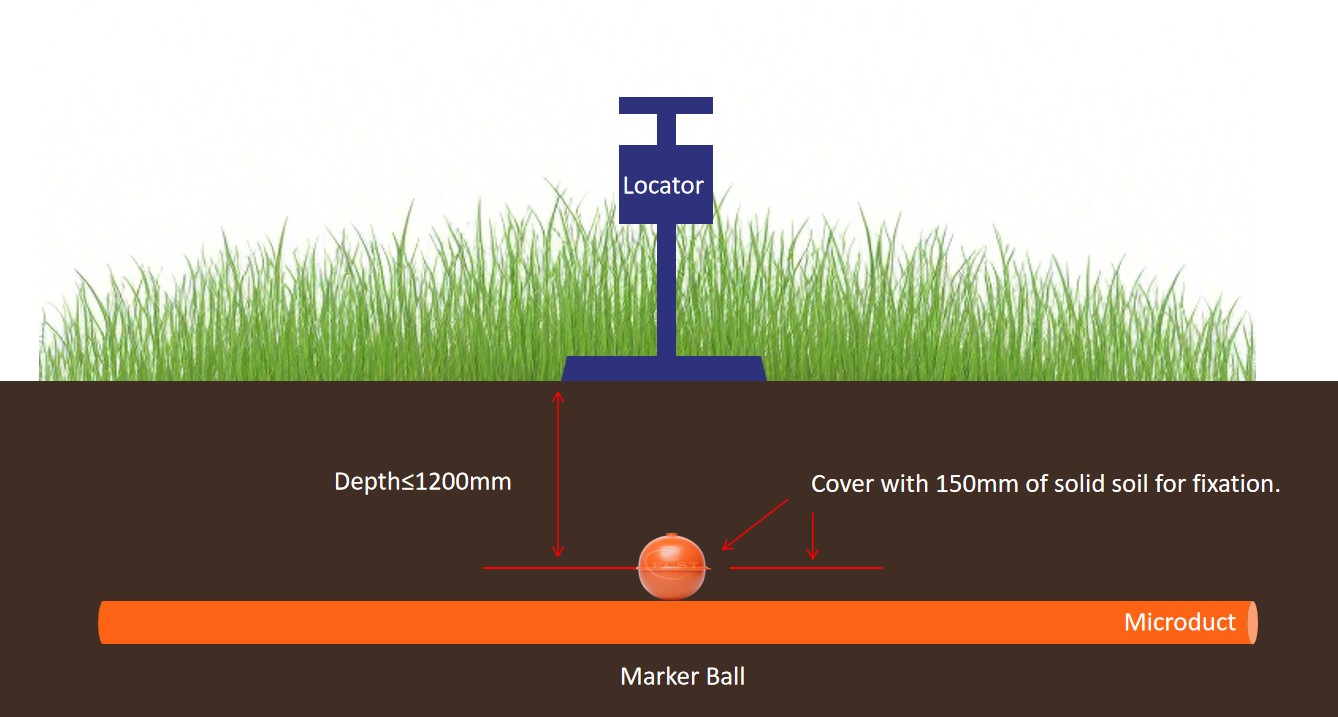

Relleno y estabilización: Después de asentar el marcador de bola en un relleno limpio, coloque a mano al menos ~6 pulgadas (≈15 cm) de tierra sobre él para evitar el movimiento cuando comience el relleno mecánico. Esta práctica aparece en la hoja de datos técnicos de los marcadores EMS de 3M y ayuda a mantener el resonador centrado para lecturas futuras precisas.

Proximidad y verificación de metales: Las estructuras metálicas cercanas pueden provocar errores de acoplamiento y profundidad. Mantenga un espacio libre razonable cuando sea práctico y verifique siempre con su localizador después del relleno inicial. La hoja de datos del localizador de 3M enumera los efectos ambientales y las tablas de capacidad de profundidad por familia de marcadores, lo cual es útil al establecer expectativas con las cuadrillas.

Consejo para el orificio de inspección: Cuando las tapas no son metálicas, se pueden fijar marcadores de bola de alcance extendido en la parte inferior de la tapa para que el marcador se desplace con el punto de acceso y permanezca alineado durante el relleno y la repavimentación futura.

Unas breves palabras sobre el espaciado lineal: la mayoría de los proveedores evitan prescribir espacios fijos a lo largo de tramos rectos porque el suelo y la profundidad varían ampliamente. Si su organización utiliza patrones de intervalos (por ejemplo, recorridos rurales cada pocos cientos de metros), documéntelos en su POE y pruebe si hay acoplamiento o ambigüedad antes de convertirlos en estándar.

Compatibilidad e interoperabilidad del localizador

Los resultados de su campo dependen tanto del marcador como del lector. La buena noticia: la banda de telecomunicaciones de 101,4 kHz cuenta con un amplio soporte.

3M Dynatel: Las familias 1420X/7420X (y modelos relacionados como 2550X/2573X y 7550X/7573X) detectan frecuencias de marcadores de utilidad estándar y, para marcadores iD, pueden leer/escribir datos de activos. La hoja de datos actual de Dynatel enumera explícitamente la banda de telecomunicaciones y proporciona tablas de capacidad de profundidad por familia de marcadores: Hoja de datos de 3M Dynatel 1420X/7420X (2021).

Radiodetección: las series RD7100M/RD8100M incluyen modos de marcador RF para marcadores de servicios públicos comunes; sus guías de usuario describen la habilitación de modos de marcador por servicio público. Confirme el conjunto de marcadores de su modelo exacto y cualquier paquete de frecuencia regional antes de la implementación: Guía del usuario del marcador RD7100 (2023) , Guía del usuario del marcador RD8100 (2023) . Para obtener una explicación concisa, consulte el artículo de la base de conocimientos de Radiodetection sobre el modo Marcador de RF (2025): descripción general del modo Marcador de RF.

Vivax-Metrotech: Durante este período de investigación, no localizamos un documento oficial actualizado que enumere el soporte de frecuencia de marcadores EMS por modelo. Si hay unidades vLoc en su flota, solicite confirmación al fabricante y obtenga el manual de su modelo exacto antes de especificar marcadores EMS como método de localización principal.

Consejo de interoperabilidad: cuando mezcle marcas de localizadores, ejecute una breve prueba de aceptación durante la movilización: lea un marcador de telecomunicaciones conocido de 101,4 kHz a una profundidad/suelo representativo, registre la intensidad y profundidad de la señal y capture las notas del operador sobre las mejores prácticas de técnicas de giro/centrado.

Normas, colores y notas de cumplimiento.

Convenciones de color: en EE. UU., las telecomunicaciones (incluida la fibra óptica) son de color naranja según el Código de color uniforme APWA. El uso de marcadores de telecomunicaciones con etiquetas o tapas naranjas y su documentación en las especificaciones del proyecto hace que su programa de campo sea más sólido. Fuente: Código de color uniforme APWA (2023).

Clasificaciones de ingreso y aplastamiento: la literatura actual de los proveedores principales sobre marcadores de bolas no publica consistentemente las clasificaciones IP IEC 60529 o las resistencias numéricas al aplastamiento. Si su proyecto los requiere, obtenga la documentación específica del SKU del fabricante.

Cumplimiento de materiales: las declaraciones RoHS/REACH a veces están disponibles a nivel de familia de productos o SKU, pero no se indican universalmente en los folletos públicos. Solicite cartas de cumplimiento como parte de las presentaciones cuando sea necesario.

Preguntas frecuentes y glosario para especificadores

Preguntas frecuentes

¿Cuál es la mejor bola marcadora electrónica (EMS) para cables de fibra óptica a profundidades típicas de telecomunicaciones?

Para la mayoría de los empalmes y pozos de registro, un marcador de bola iD o de alcance extendido sintonizado con telecomunicaciones con detección de ~5 pies es un valor predeterminado sólido, validado por folletos actuales y hojas de datos de localizadores; verifique con su modelo de localizador específico y las condiciones del suelo mediante una lectura de prueba durante el relleno.

¿Puedo confiar únicamente en los marcadores EMS en lugar del cable trazador?

Sirven para diferentes propósitos. Los marcadores EMS proporcionan referencias puntuales precisas sin necesidad de continuidad. El cable trazador admite la localización de líneas continuas bajo señal activa. Muchos operadores utilizan ambos para obtener redundancia en funciones críticas.

¿Cómo evito el acoplamiento de marcadores o lecturas ambiguas en pasillos congestionados?

Favorecer la colocación de marcadores en características discretas (empalmes, giros, cruces) en lugar de intervalos uniformes; mantener una separación práctica de grandes masas metálicas; y verifique con un localizador después del reabastecimiento inicial para confirmar la calidad de la señal. La hoja de datos técnicos de 3M y las notas del manual del localizador sobre el medio ambiente y la proximidad de metales son su guía.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
