FCST-15JDB-SC
FCST
FCST-15JDB-SC
Descripción general del producto
Un conector recto construido para entierro directo. Sin óxido. Sin fugas. No repensar.
Las redes de microductos subterráneos se enfrentan a una realidad sencilla pero costosa: la conexión más débil determina la vida útil de todo el enlace. La entrada de agua, la corrosión, los daños por impacto causados por el relleno o un sello defectuoso: cualquiera de estos puede convertir un empalme de rutina en una excavación costosa.

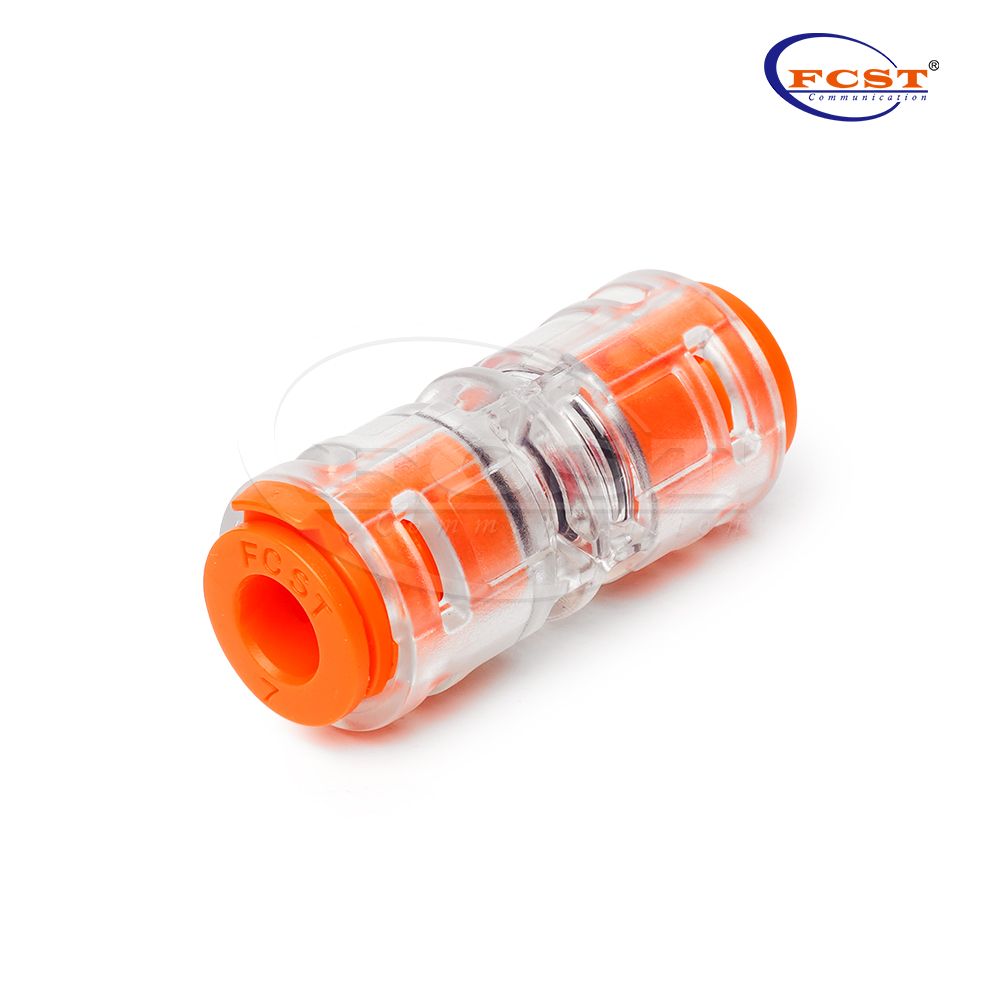

El conector recto de microducto FCST-15JDB-SC es un conector recto de microducto de ajuste a presión, sin metal, diseñado específicamente para entornos de enterramiento directo (DB) e instalación directa (DI). Combina un cuerpo transparente y resistente a impactos con un sellado con clasificación IP68 y un clip de bloqueo de seguridad preensamblado, lo que le brinda una conexión que puede instalar rápidamente y olvidar durante décadas.
Resistencia al impacto: certificado 15J.
Orificio universal: reduce la complejidad del SKU.
Diseño antisedimentos, Resistencia química.
Diseño totalmente de plástico (sin metal), sin riesgo de oxidación.
Para microductos de 7 -16 mm, personalización OEM.

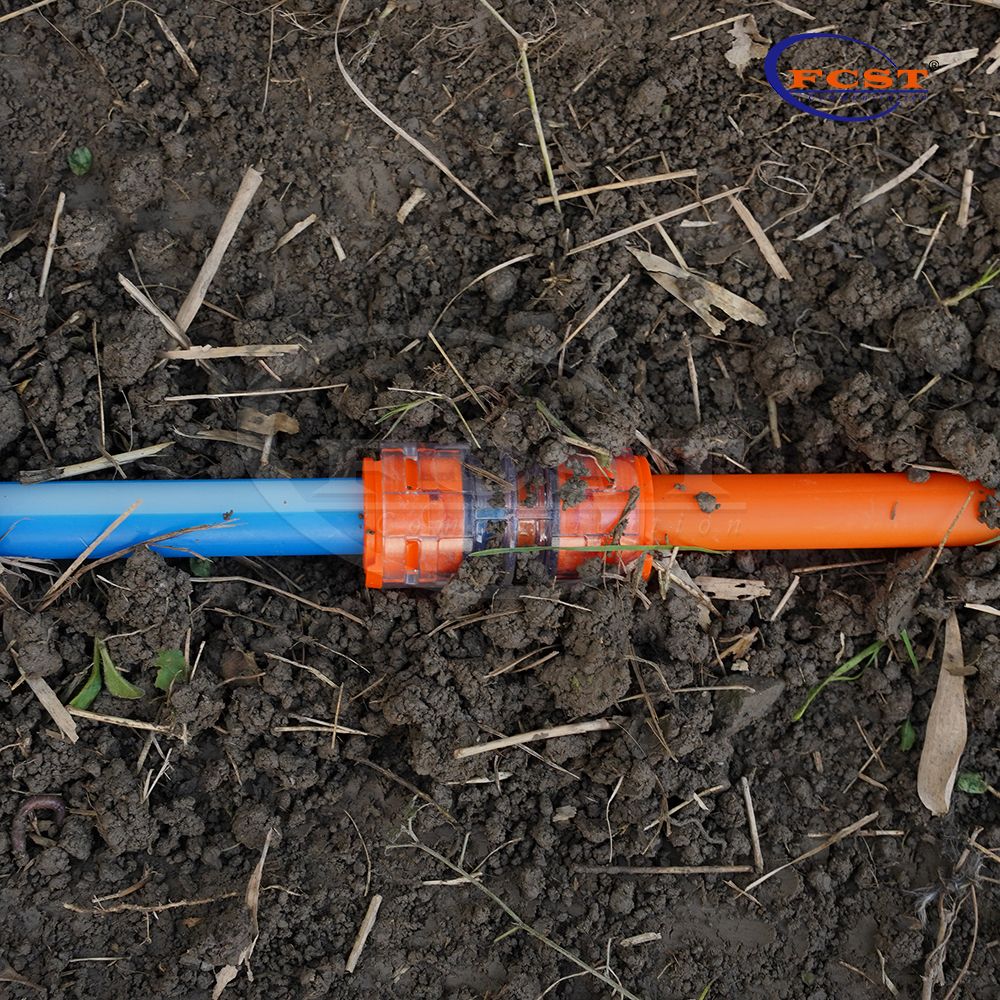

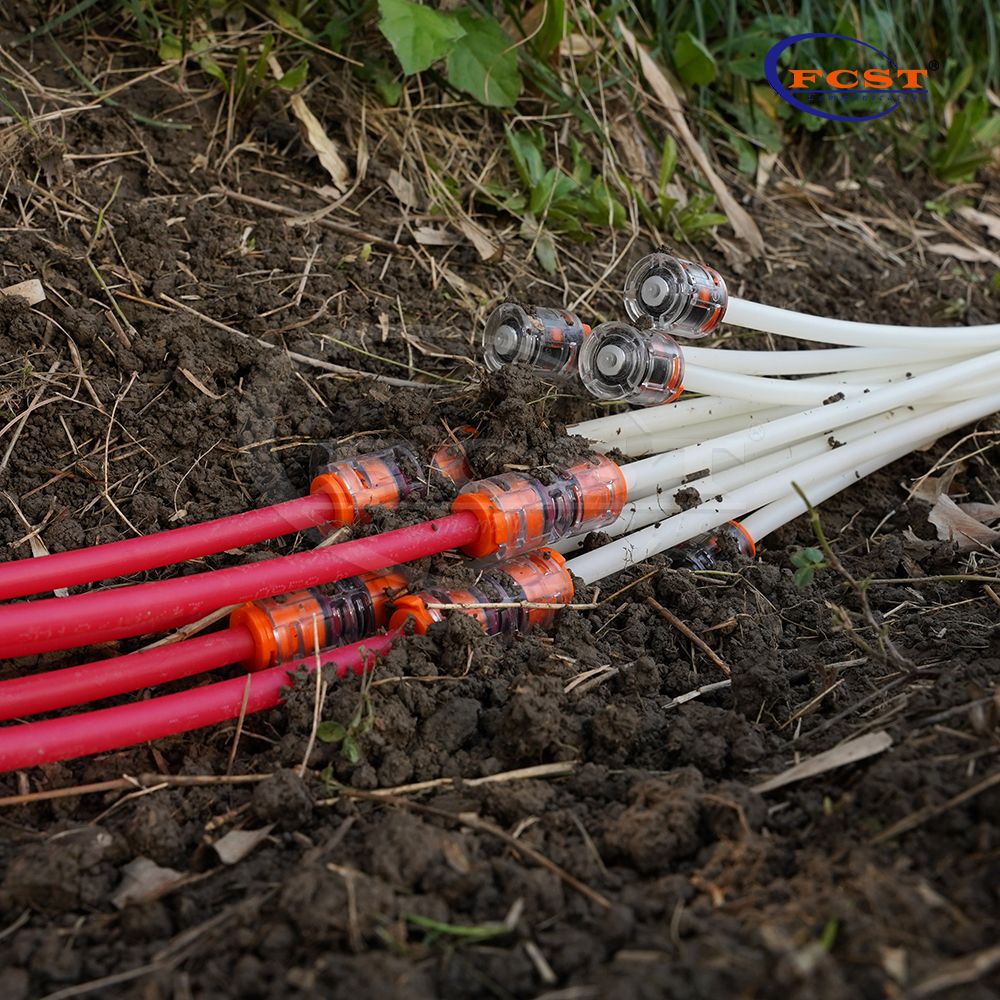

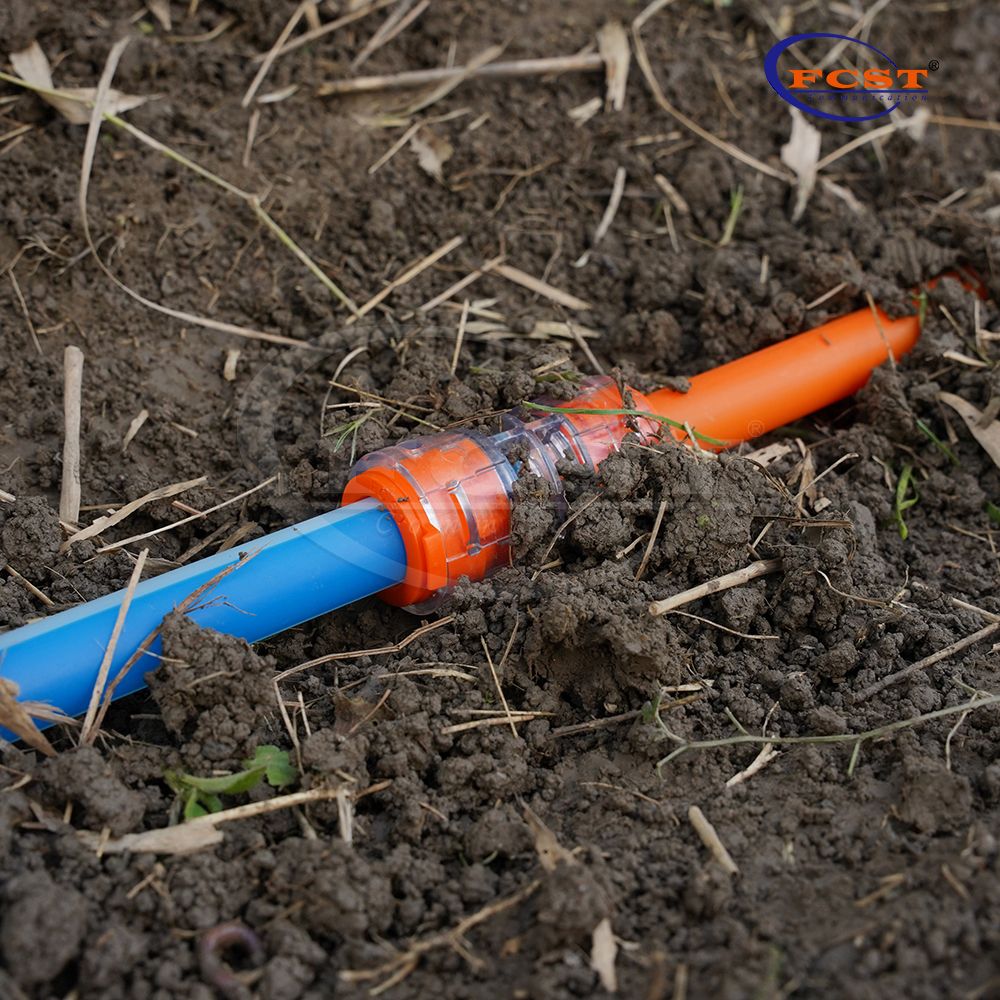

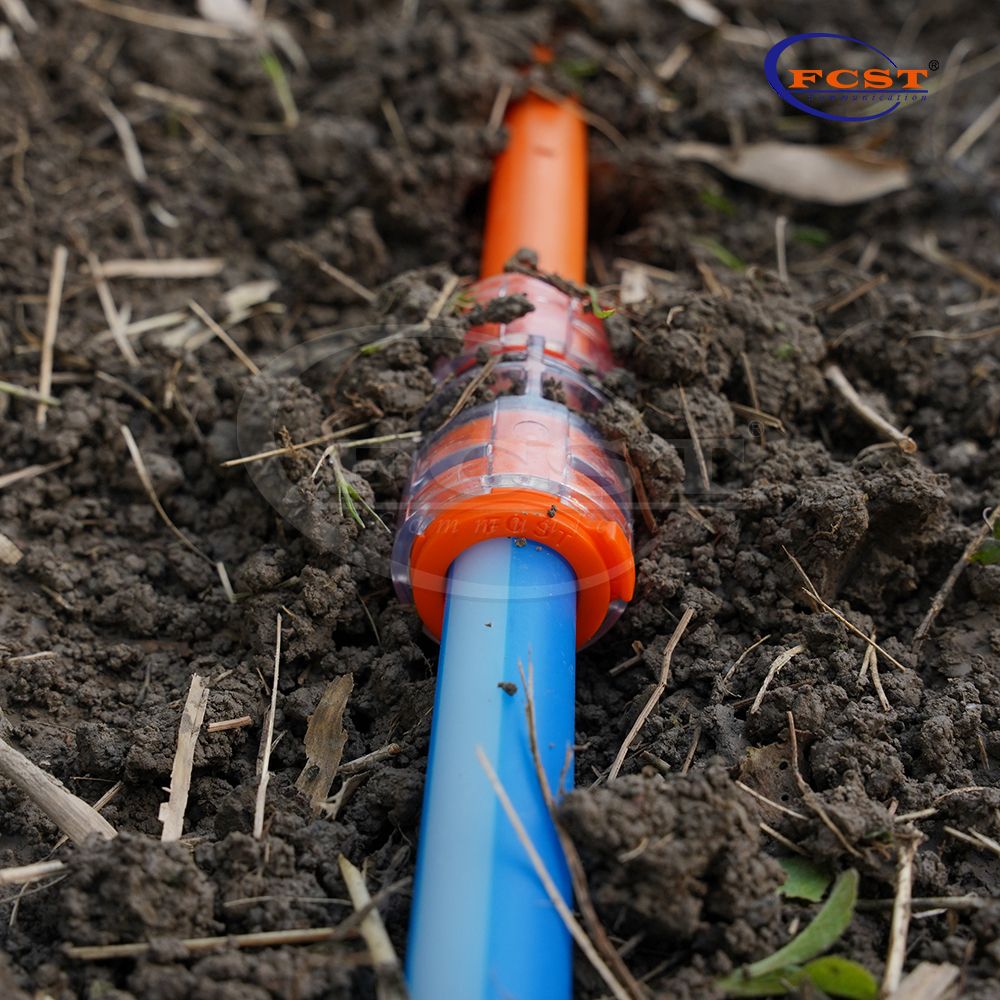

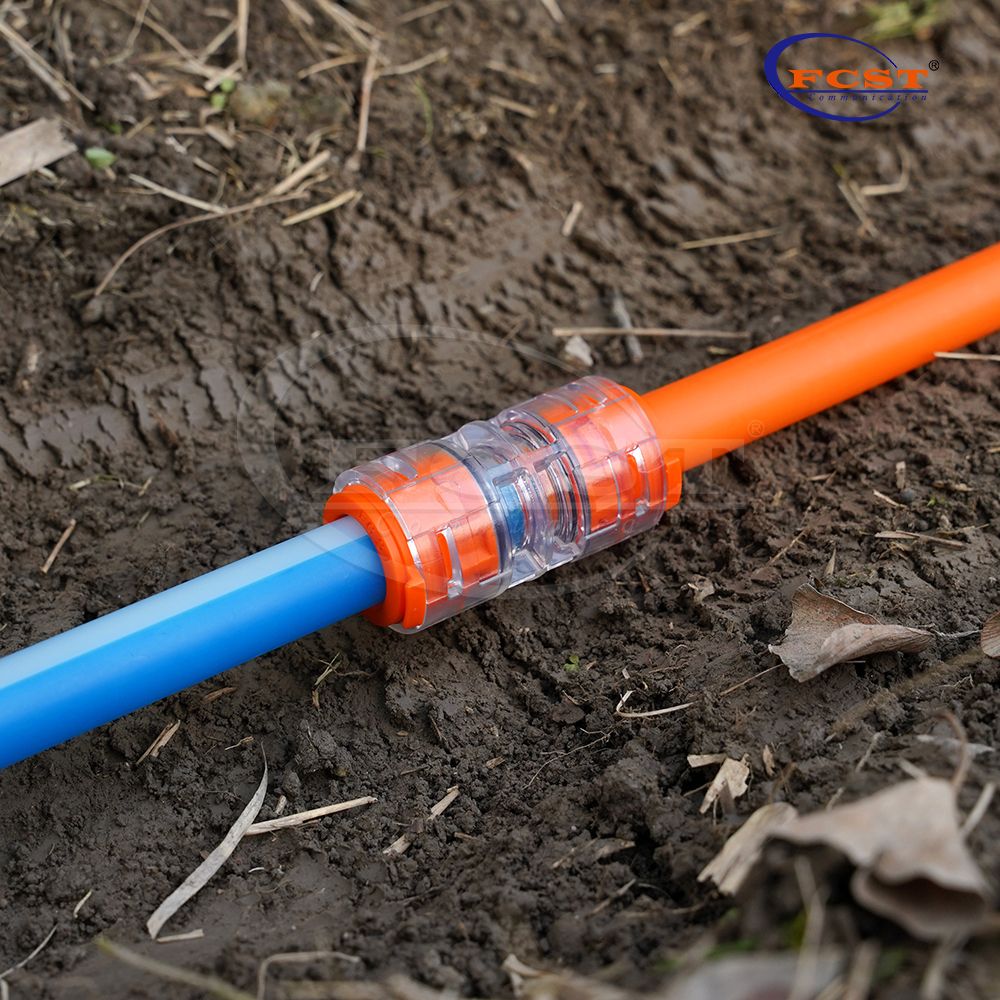

Adecuado para uso en aplicaciones de enterrado directo (DB).
Fácil instalación 'push-in' , cuerpo transparente como el cristal.
Los componentes están fabricados con materiales reciclables para reducir las emisiones de CO2.
Especificaciones del producto
Construcción | Descripción |
Tubo al conector | HDPEMicroducto( DB | DI | TW ) |
Líquido | Aire con sistema de soplado |
Presión de trabajo | 20 barras |
Presión de estallido | 25 bar |
Vida estimada | 25 años |
Clase de protección | IP68 |
Prueba de ingreso de agua | 0,5 bar durante 168 horas |
Temperatura de instalación | -15°C a +50°C |
Temperatura de funcionamiento (después de soplar) | -20°C a +70°C |
Temperatura de transporte y almacenamiento | -15°C a +45°C |
Fuerza de inserción | Tamaño≤12 mm,≤ 50 N | Tamaño ≥14 mm, ≤ 120 N |
Resistencia al impacto | 15J |
Según los estándares | DIN EN 50411-2-8, EN 50411-2-5, IEC 60794-1-24, E4: 15 julios, |
estándar |
EN 60529:IP68 |
EN 61300-2-26: Niebla salina |
EN 61300-2-33: Reingresos |
IEC 60794-1-24, E4: 15 julios |
EN 61300-2-10: Resistencia al aplastamiento |
EN 61300-3-1: Apariencia visual |
EN 61300-2-4: Retención de microductos |
EN 61300-2-34: Resistencia química |
EN 50411-2-8: Anexo E: Fuerza de inserción |
EN 61386-22: Prueba del hilo incandescente a 750°C |
EN 50411-2-8:Anexo D:Prueba de instalación |
EN 61300-2-22: Cambio de temperatura |
EN60794-1-2 Método E1. Resistencia a la tracción |
EN 61300-2-38: 2006, Método B: Pérdida de presión |
EN 50411-2-8: Anexo C: Resistencia a alta presión |
EN 61300-2-23: 1997, Método 2: Inmersión en agua |
EN 61386-24: Sistemas de conductos enterrados bajo tierra |
EN 61300-2-38:2006, Método A: Rendimiento del sellado |

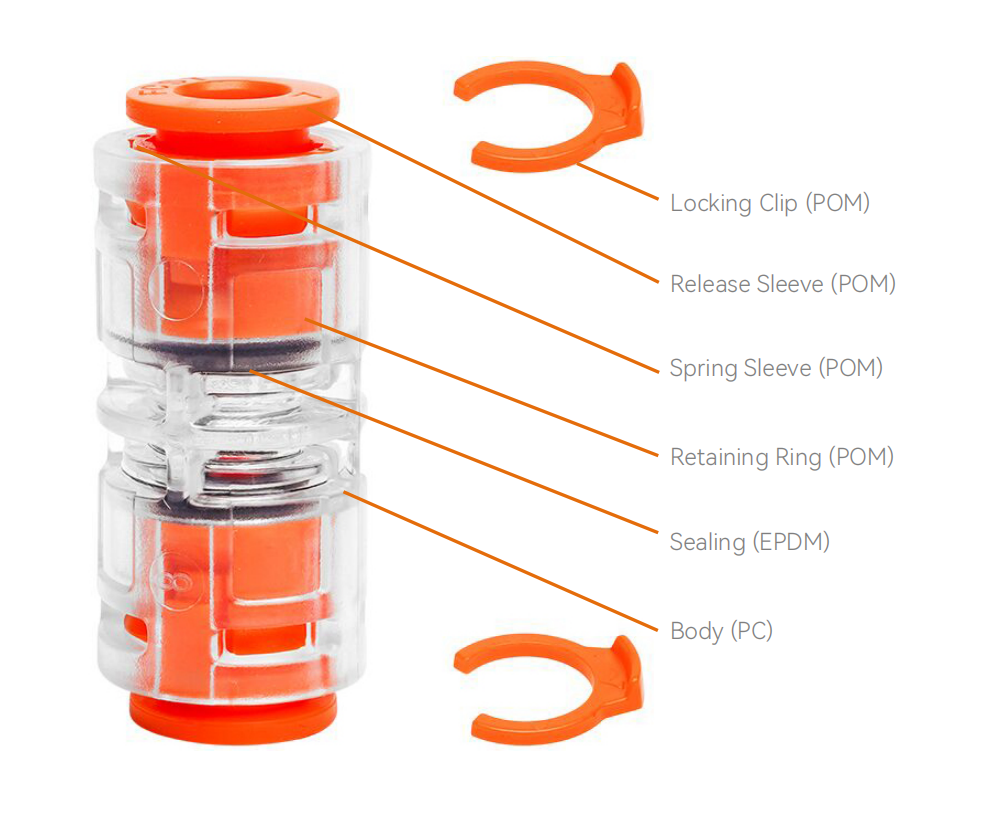

Material del producto
Información de pedido

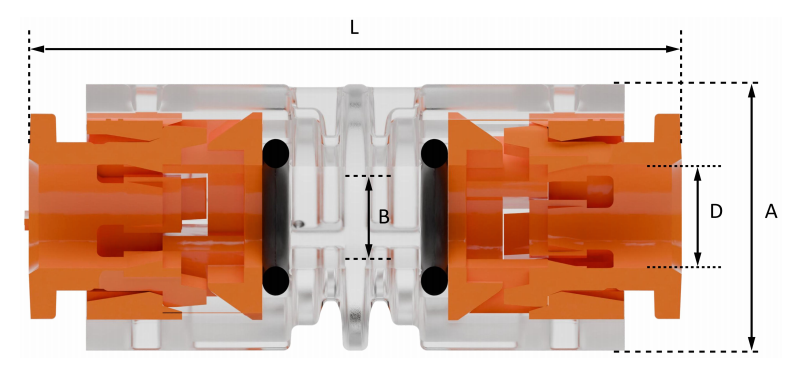

| Modelo | diámetro (mm) | Un (mm) | B (mm) | Largo (mm) | Peso (gramos) |
| FCST-15JDB-SC7 | 7+0.4 | 18,8+0,2 | 6,10±0,2 | 45,2±0,2 | 9-9.8 |
| FCST-15JDB-SC10 | 10+0.4 | 21,8+0,2 | 9,1±0,2 | 46,6±0,2 | 13-15 |
| FCST-15JDB-SC12 | 12+0.4 | 24,7+0,2 | 11,1±0,2 | 54,5±0,2 | 18-22 |
| FCST-15JDB-SC14 | 14+0.4 | 26,7+0,2 | 13,0±0,2 | 54,9±0,2 | 15-17.3 |
| FCST-15JDB-SC16 | 16+0.4 | 28,7+0,2 | 15,1±0,2 | 56,4±0,2 | 21-25 |
*Nota: Para otras tallas consultar con el departamento comercial.
Preguntas y respuestas
1. ¿Cuál es la capacidad de producción del conector de microducto a presión??
14/10mm
Capacidad de producción diaria: 23.000 uds.
Capacidad de producción mensual: 780.000 unidades.
2. ¿Cuántas instalaciones de producción y empleados tiene FCST?
1.Área de fábrica: 12.000 metros cuadrados.
2.Número de empleados: 150 personas.
3.Punzonadoras de alta velocidad: 10 conjuntos.
4.Máquinas de moldeo por inyección de plástico: 43 conjuntos.
5.Máquinas de moldeo por compresión de anillos de sellado: 4 conjuntos.
6.Máquinas herramienta CNC: 60 conjuntos.
7.Líneas de producción automatizadas de ensamblaje de piezas: 40 conjuntos.
8.Prensas de montaje manuales: 20 conjuntos.
9.Máquinas ensambladoras de conectores de microductos semiautomáticas: 2 conjuntos.
10.Equipos de prueba de productos: 10 conjuntos.

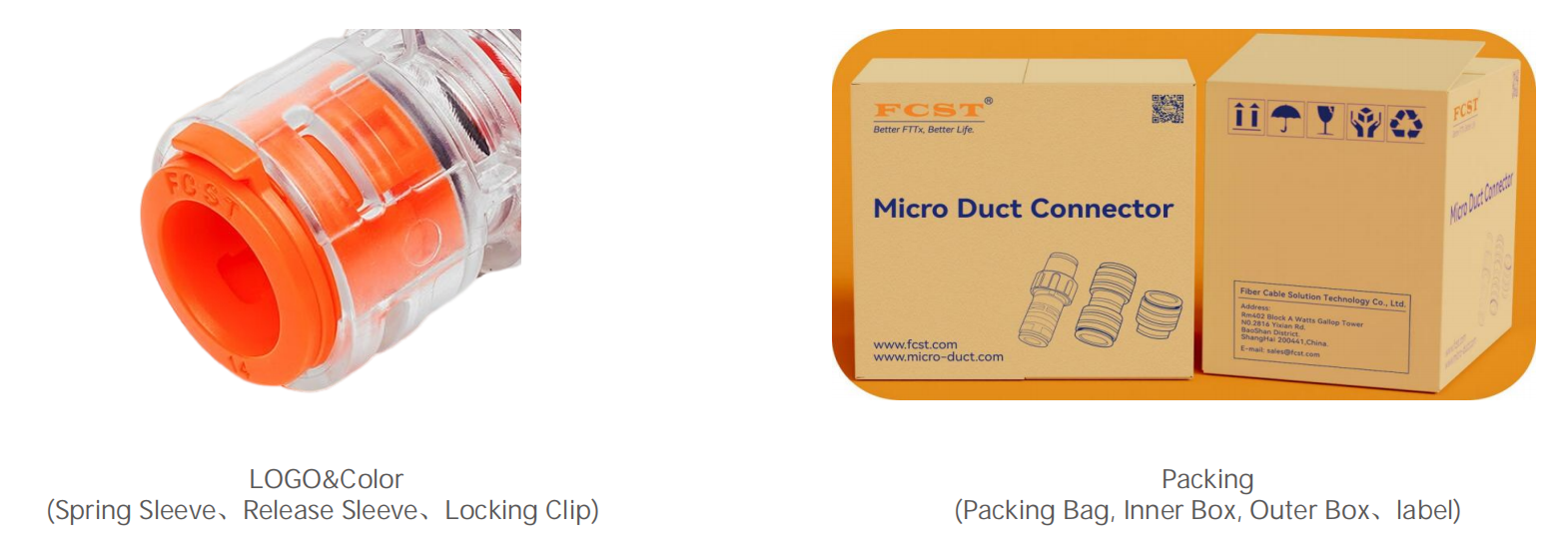

3. ¿Qué partes del acoplador de microducto de cuerpo transparente de 3/8 ' se pueden personalizar en color?
Piezas personalizables: Anillo de retención Manguito ,de resorte ,Manguito de liberación Clip de ,bloqueo
Color personalizable: Los colores pueden referirse a la tarjeta de colores RAL y a la tarjeta de colores PANTONE..
4. ¿Qué procesos se requieren para personalizar los accesorios de microductos de ajuste a presión DB?
5. ¿Qué certificaciones medioambientales cumplen los conectores de microductos soplados por aire ?
Alcance 、de Rhos
