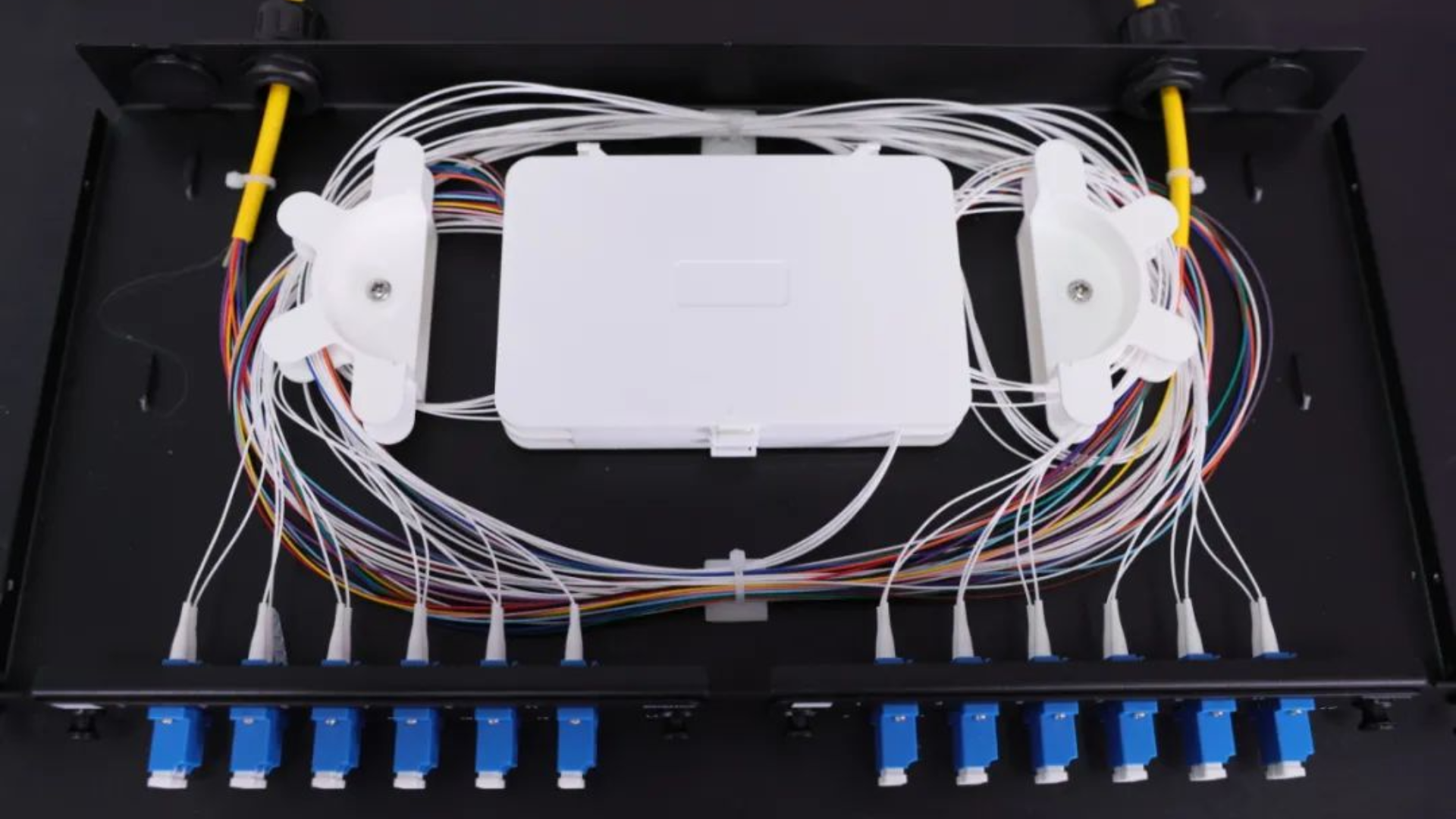

El bobinado de fibra es tanto una tecnología como un arte. El método científico de bobinado de fibra puede hacer que el diseño de la fibra sea razonable y eliminar la rotura de la fibra causada por la extrusión. Las fibras ópticas son frágiles. Los ángulos de flexión excesivos dañarán o incluso romperán las fibras ópticas, provocando la interrupción de la comunicación. La conexión de fibras ópticas debe pasar por un cierre de empalme múltiple de fibras..
Después de que los ingenieros de comunicaciones completen el empalme de fibra óptica en la caja de empalme de fibra, deben enrollar las fibras ópticas una por una para que no tengan ángulos de flexión excesivos que afecten las telecomunicaciones normales . También requieren que las fibras ópticas estén bonitas y ordenadas para facilitar el mantenimiento futuro. Por tanto, es necesario evitar el enrollamiento de la fibra de nido de pájaro; enrollar bien la fibra es un trabajo minucioso que requiere mucha paciencia y no permite descuidos. Antes de enrollar la fibra, el cable óptico y el pigtail deben preprocesarse, y primero se deben abrir el cable óptico y el pigtail. El paso clave es calcular la longitud reservada y luego empalmar la fibra óptica . La tasa de éxito del empalme de fibra óptica es muy importante, porque una vez que falla el empalme, debe repetirse, lo que da como resultado longitudes reservadas desiguales y hace que todo el disco sea insatisfactorio. El método científico de bobinado de fibra puede hacer que el diseño de la fibra óptica sea razonable, con una pérdida adicional baja y que resista la prueba del tiempo y los entornos hostiles.
Reglas para la fibra enrollada
La regla es enrollar la fibra una vez después de cada empalme y termocontracción de una o varias fibras ópticas en un manguito de fibra óptica o fibras ópticas en un cable óptico en dirección de rama.
Ventajas: Evita la confusión de fibras ópticas entre fundas de protección de fibra o entre diferentes cables ópticos derivados, lo que lo hace razonablemente dispuesto, fácil de desmontar y desmontar, y más fácil de mantener en el futuro.
Métodos de engrase de fibra óptica
1）Primero el medio y luego ambos lados, es decir, primero coloque las fundas termocontraíbles en la ranura de fijación una por una y luego procese las fibras restantes en ambos lados. Esto ayudará a proteger las uniones de la fibra óptica y evitará posibles daños causados por el bobinado de la fibra. Este método se utiliza comúnmente cuando el espacio reservado de la bandeja de empalme de fibra del cierre de empalme de fibra óptica es pequeño y la fibra óptica es difícil de enrollar y fijar.
2) Comience a enrollar la fibra desde un extremo, es decir, enrolle la fibra desde un lado, fije el tubo termorretráctil y luego procese la fibra restante en el otro lado. La posición de colocación efectiva se puede seleccionar de manera flexible de acuerdo con la longitud de la fibra restante en un lado, lo cual es conveniente y rápido, y puede evitar curvas pronunciadas y pequeños círculos.
3) Para hacer frente a situaciones especiales, como cuando las fibras ópticas individuales son demasiado largas o demasiado cortas, se pueden enrollar por separado en el extremo. Si tiene dispositivos ópticos especiales, se puede manipular por separado. Si se comparte con fibra óptica común, se debe colocar ligeramente sobre la fibra óptica común y se debe agregar una almohadilla amortiguadora entre las dos para evitar la rotura de la fibra causada por la extrusión. Y la coleta de los dispositivos ópticos especiales no debe ser demasiado larga.
4）Según la situación real, se utilizan diversos discos de fibra gráfica. Según la longitud de la fibra restante y el tamaño del espacio de cierre reservado, enróllela de forma natural y no tire de ella con fuerza.

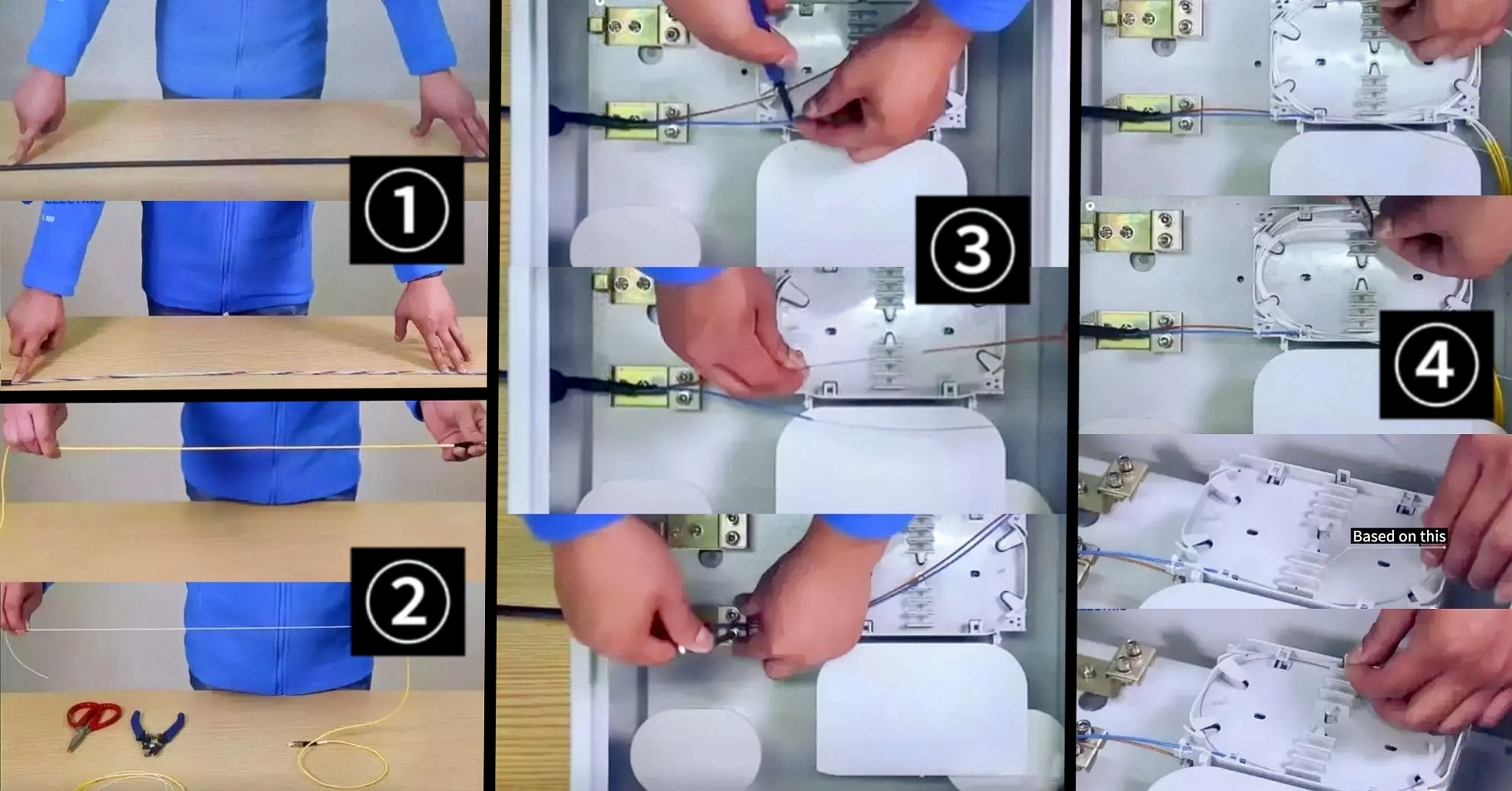

Ejemplo de fibra enrollada
①Pretratamiento del cable óptico, la longitud del pelado del cable óptico es de 60-100 cm y se reservan 4 cm para el núcleo reforzado.
② Pretratamiento del pigtail, longitud de pelado de 60 a 100 cm, o según las condiciones de la caja de distribución óptica y la caja divisora óptica.
③Fije la fibra óptica y la parte central reforzada de la fibra óptica; despegue el tubo del haz, dejando 2 cm entre la parte de desmontaje y la atadura y el punto fijo; use alcohol para limpiar el aceite de silicona, fije el tubo del haz y no lo apriete excesivamente.
④Número impar de bobinas. Tome 3 turnos como ejemplo y use turnos impares. Reserva la mitad de las vueltas impares de ambos lados, reserva 1,5 vueltas y corta el exceso de fibra. Enrolle previamente las coletas reservando la mitad de las vueltas impares. Reserva la coleta y corta la coleta sobrante.
