FCST
Descripción general del producto

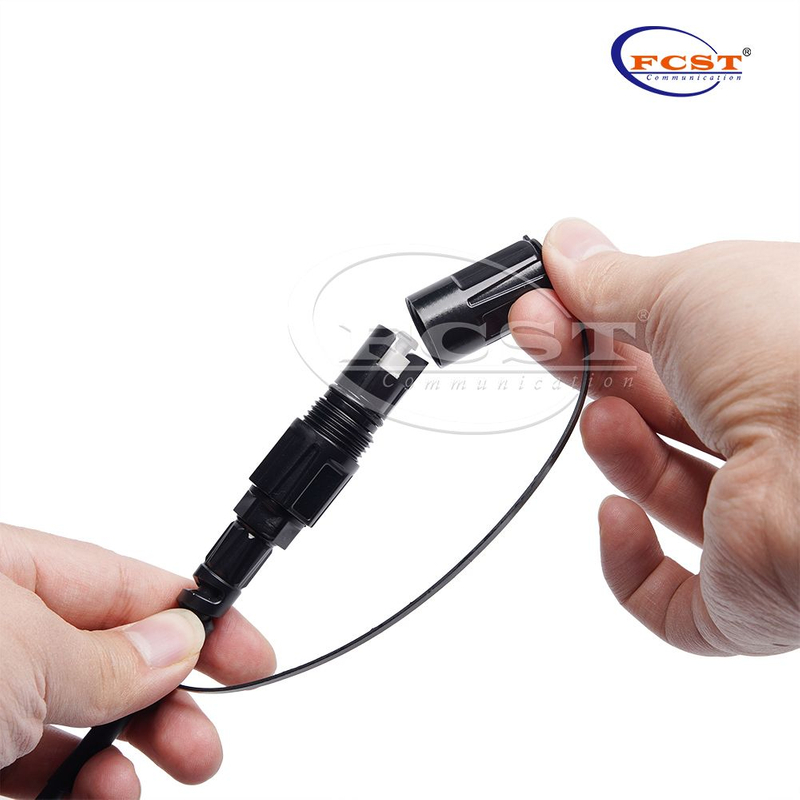

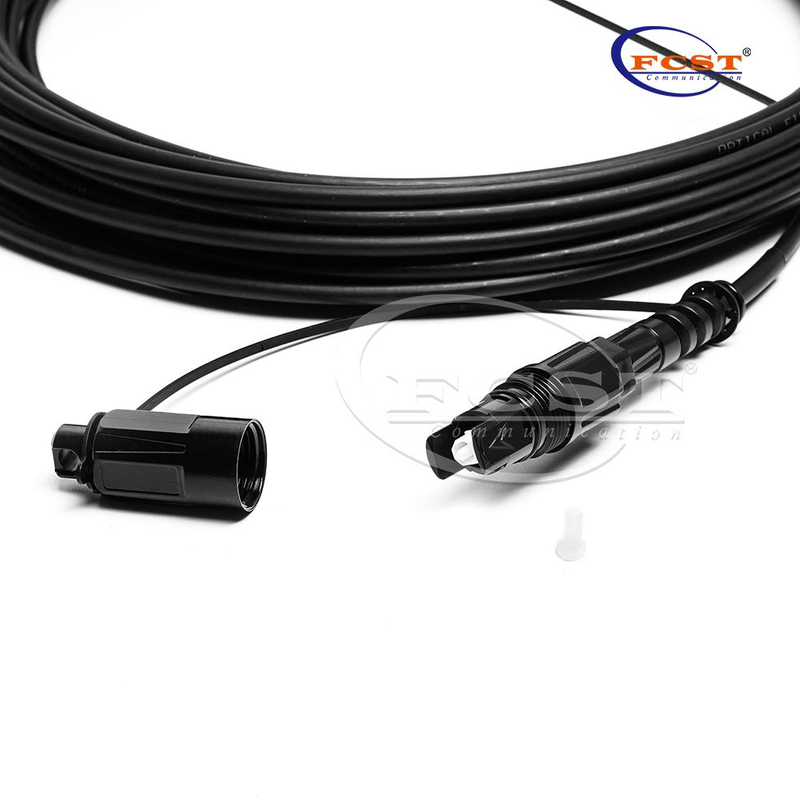

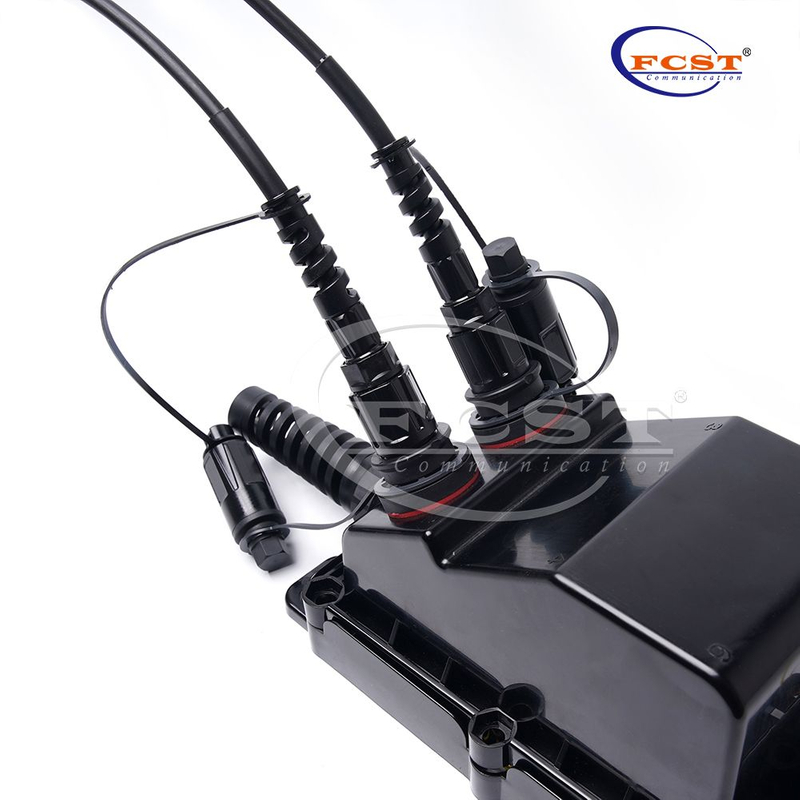

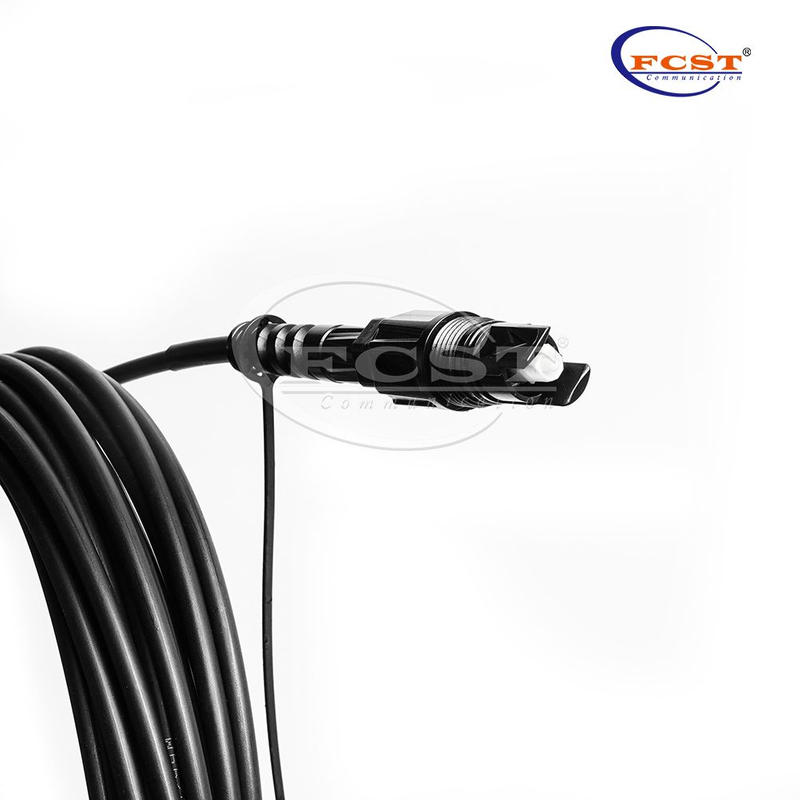

Los conjuntos FCST de conectores OptiTap/H de proporcionan una solución de conexión robusta y sellada para conectividad de fibra hasta el hogar (FTTH). El extremo del conector endurecido incorpora una conexión tipo SC/APC dentro de una carcasa de polímero delgada, sellada y roscada que permite una fácil conexión a un terminal multipuerto o a un receptáculo de extensión en línea. El conector SC/APC se acopla a un adaptador estándar, proporcionando una interfaz común para aplicaciones FTTH. Disponible con cables OSP de estilo plano o redondo tradicional, el conector endurecido proporciona una solución ideal para instalaciones aéreas, de conducto o enterradas directas.
Ventajas de productos
l Disponible en dieléctrico o tonable.
l Protección contra agua y polvo IP-68.
l -40 ℃ ~ 85 ℃ temperatura de funcionamiento.
l Disponible con uno o ambos extremos conectorizados.
l Compatible con Corning-OptiTap y conector H.
l Diseñado para instalación aérea, enterrada directamente o por conductos.
l Longitud del cable 100 pies, 200 pies, 300 pies, 500 pies, 1000 pies o personalizado.

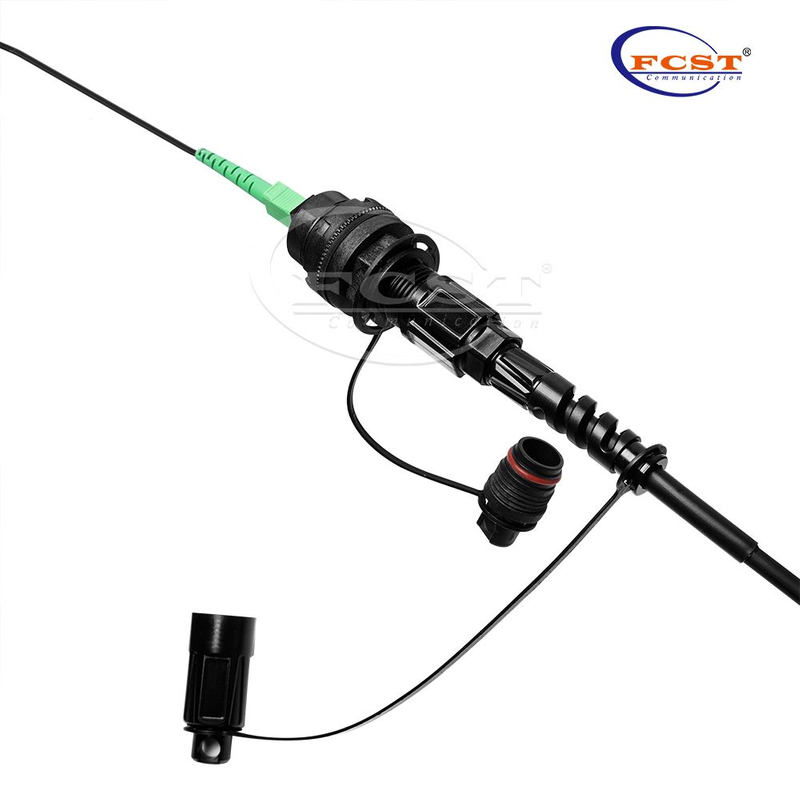

l Híbrido (un extremo con conector OptiTap, un extremo con conector SC estándar) disponible con o sin tirador.
Especificaciones del producto
Construcción | Descripción |
Recuento de fibras | 1 |
Tipo de fibra | G.657A/G.652D |
Longitud | 20/50/100/150m (Opcional) |
Funda exterior | Material : LSZH/TPU/PE |
Tipo de cable | Cable óptico circular, Cable óptico ovalado, Cable de acometida |
Diámetro del cable | Cable óptico circular : φ 4,8 mm/ φ 5,0 mm |
Temperatura de almacenamiento | -20ºC a +60 ºC |
Diagramas dimensionales
Especificaciones -Conector A
Construcción | Descripción |
Reflectancia típica | -65dB |
Pérdida de inserción, típica | ≤ 0,15dB |
Tipo de conector | Conector SC/APC OptiTap (conector H) |
Especificaciones -Conector B
Construcción | Descripción |
Reflectancia típica | -65dB |
Pérdida de inserción, típica | ≤ 0,15dB |
Tipo de conector | Conector SC / APC (símplex) |
Ventajas de productos
FTTA /FTTH.
l Multiusos al aire libre.
l Para conexión entre caja de distribución y RRH.
l Implementación en aplicaciones de torre celular de Remote Radio Head.
Tipo de cable
Construcción | Descripción |
Conteo de cables | 1 |
Diámetro exterior de la funda | 5.0± 0.2milímetro |
Resistencia mínima permitida a la tracción | Corto plazo : 800N Largo plazo : |
Carga de aplastamiento mínima permitida ( N/100mm) | Corto Plazo :2000 Largo Plazo : |
Radio de curvatura mínimo | Corto Plazo : 20D Largo Plazo : |
Temperatura de almacenamiento | -20 ~ +60 ℃ |
Construcción | Descripción |
Conteo de cables | 1 |
Diámetro exterior de la funda | (4,0 ± 0,2) x (7,0 ± 0,2) mm |
Resistencia mínima permitida a la tracción | Corto plazo : 1350N Largo plazo : |
Carga de aplastamiento mínima permitida ( N/100mm) | Corto Plazo :2200 Largo Plazo : |
Radio de curvatura mínimo | Corto Plazo : 20D Largo Plazo : |
Temperatura de almacenamiento | -20 ~ +60 ℃ |
Construcción | Descripción |
Conteo de cables | 1 |
Diámetro exterior de la funda | 2,0*3,0mm |
Resistencia mínima permitida a la tracción | Corto plazo : 800N Largo plazo : |
Carga de aplastamiento mínima permitida ( N/100mm) | Corto Plazo :1500 Largo Plazo : |
Radio de curvatura mínimo | Corto Plazo : 20D Largo Plazo : |
Temperatura de almacenamiento | -20 ~ +60 ℃ |
Construcción | Descripción |
Conteo de cables | 1 |
Diámetro exterior de la funda | 2,0*5,0mm |
Resistencia mínima permitida a la tracción | Corto plazo : 1000N Largo plazo : |
Carga de aplastamiento mínima permitida ( N/100mm) | Corto Plazo :2000 Largo Plazo : |
Radio de curvatura mínimo | Corto Plazo : 20D Largo Plazo : |
Temperatura de almacenamiento | -20 ~ +60 ℃ |
