FCST01133
FCST
FCST01133
Descripción general del producto

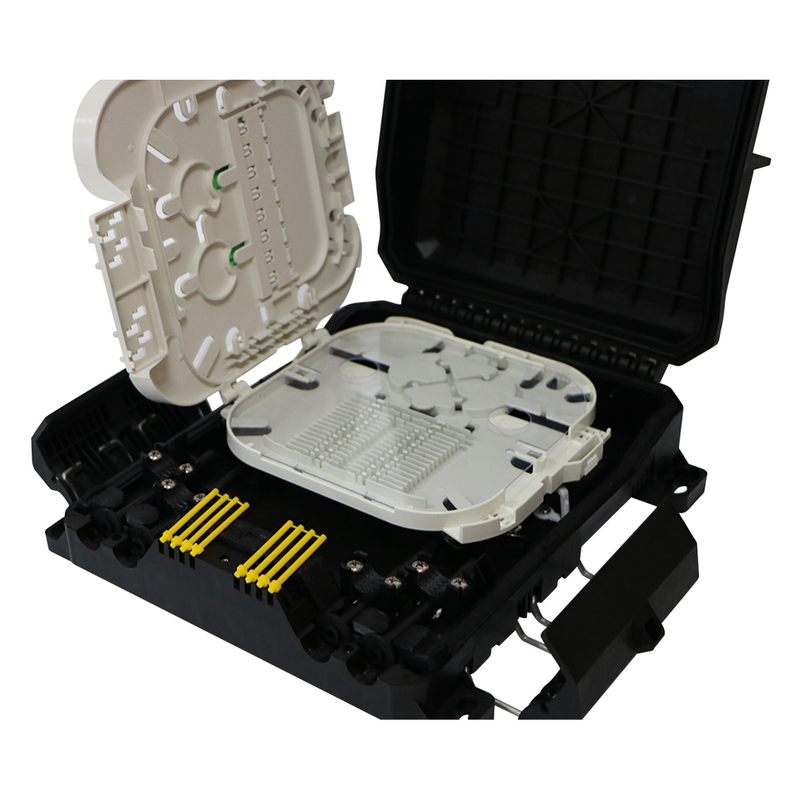

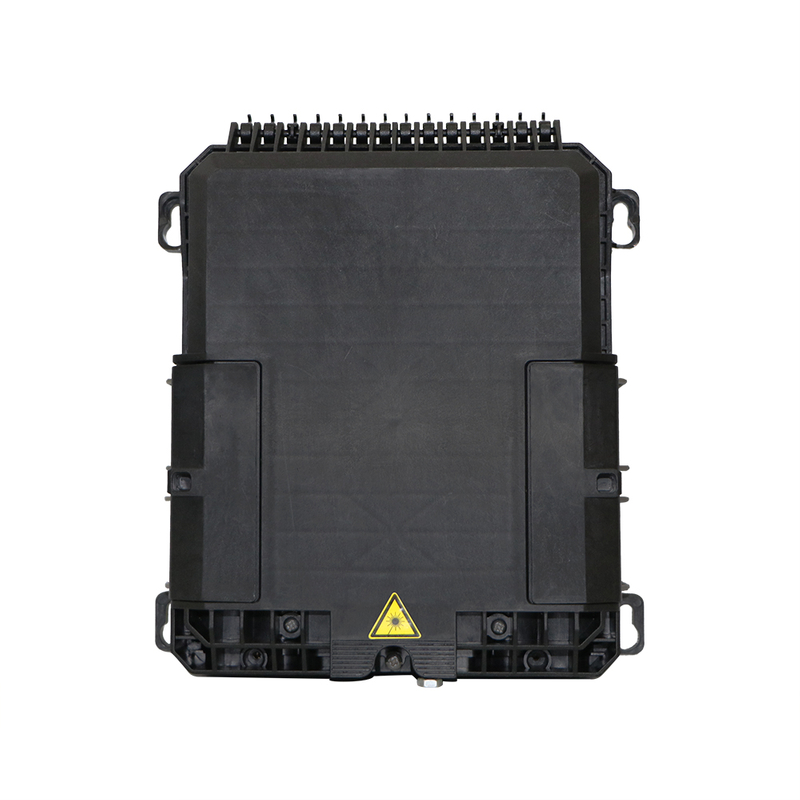

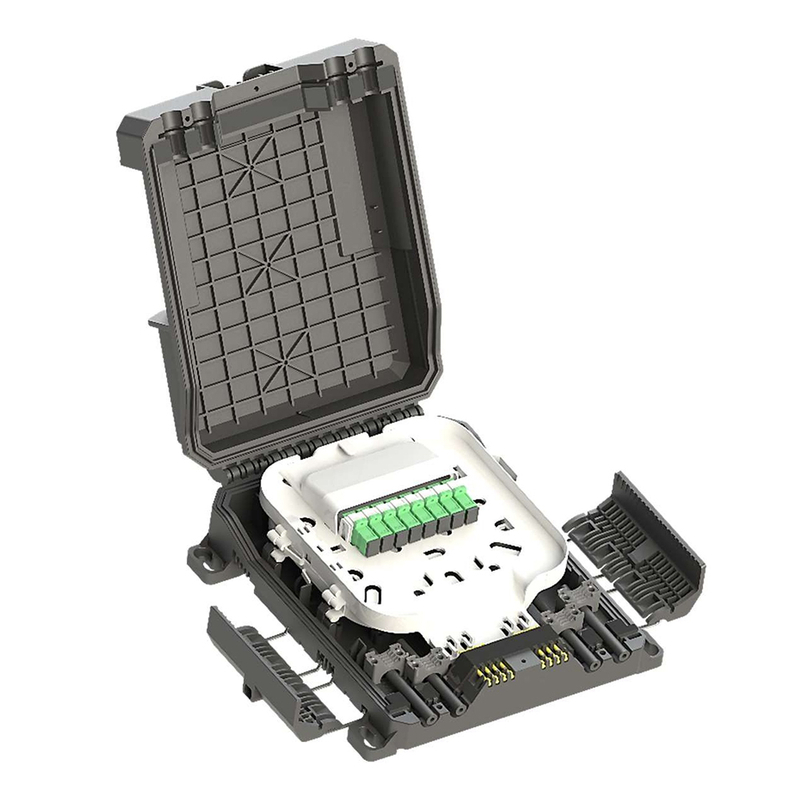

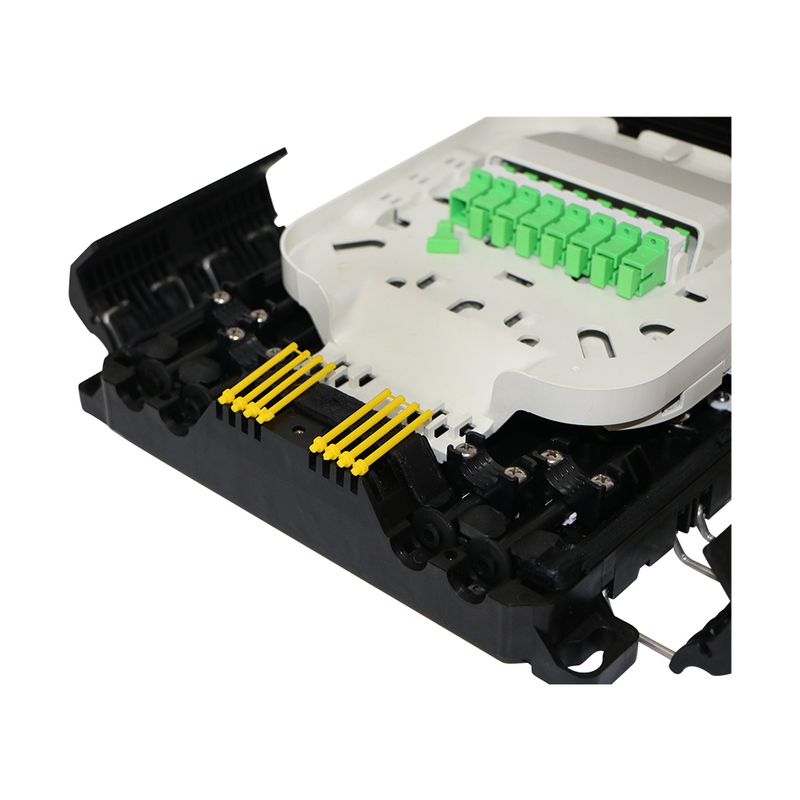

El cierre de empalme de fibra óptica FCST01133 se utiliza como punto de terminación para que el cable de alimentación se conecte con el cable de bajada en el sistema de red de comunicación FTTx. El empalme, división y distribución de fibra se pueden realizar en esta caja y, al mismo tiempo, proporciona protección y administración sólidas para la construcción de redes FTTx.
Ventajas de productos
l El enrutamiento de fibra de cierres de empalme es razonable.
l Apropiado para instalación de poste interior o exterior, montada en la pared.
l Las terminaciones de sellado de cables utilizan tecnología de sellado de gel en lugar de un sello de goma simple.
L sujeción para cable de alimentación y cable de caída, empalme de fibra, fijación, almacenamiento, distribución ... etc. Todo en uno.
l bandeja de empalme apilada incorporada, fácil para abrir, la bandeja de empalme se puede eliminar, fácil para la instalación y el mantenimiento.
l El cierre de empalme de cables está hecho de material plástico de ingeniería (PP) de alta calidad, buena resistencia mecánica, apariencia elegante, robustez y durabilidad.
Especificaciones del producto
Construcción | Descripción |
Capacidad | 8Fibras |
Material | PÁGINAS |
Dimensión A*A*P(mm) | FCST01133-A:266*237*75 FCST01133-C: 268*237*75,5 |
Entradas/salidas | 4/8 |
Instalación | Montaje en poste/montado en la pared |
Accesorios opcionales | Adaptador ，de coleta |
Nivel de protección | IP67 |
Método de cable de entrada | Corte |
Divisor del PLC disponible | Sí |
Peso neto ( gramos ) | 1280 |
Tipo de divisor de PLC | Divisor de tubo |
Estructura de productos
Diagrama de enrutamiento de fibra
Diagrama de enrutamiento de fibra

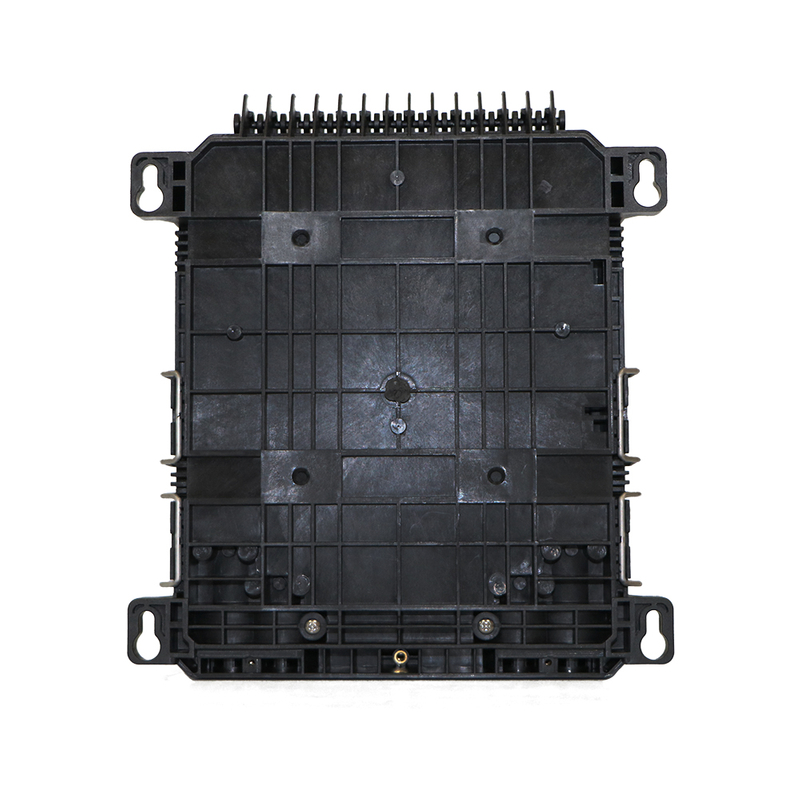

Instalación montada en la pared
Taladre 4 agujeros en la pared en función del tamaño de la Tabla 1, coloque el perno de expansión φ7.5*40, coloque la caja para que coincida con los agujeros y use el perno para sujetar.
Instalación montada en polos
Arregle 1 conjunto del anillo de poste al poste de telecomunicaciones, como se muestra a continuación.
Información de embalaje
Construcción | Descripción |
Dimensión exterior (L*W*H)mm | 270*248*100 |
Peso/ordenador personal (kilogramos) | 1.51 |
Tamaño del cartón (largo x ancho x alto) mm | 580*520*330 |
Cantidad/caja (piezas) | 12 |
Peso/caja (kg) | 19.12 |
Servicios de diseño y personalización
L Proporcione el servicio todo el proceso desde el plan hasta el producto y el cliente.
L de satisfacer el requisito del cliente de personalizar el logotipo en un lugar adecuado para el producto existente.
Loméjese a los requisitos del cliente de hacer una modificación y personalización razonable para el producto existente.
l Proporcionar diseño gratuito según los requisitos del cliente después del acuerdo de cooperación firmado.
