FCST02297
FCST
FCST02297
Descripción general del producto

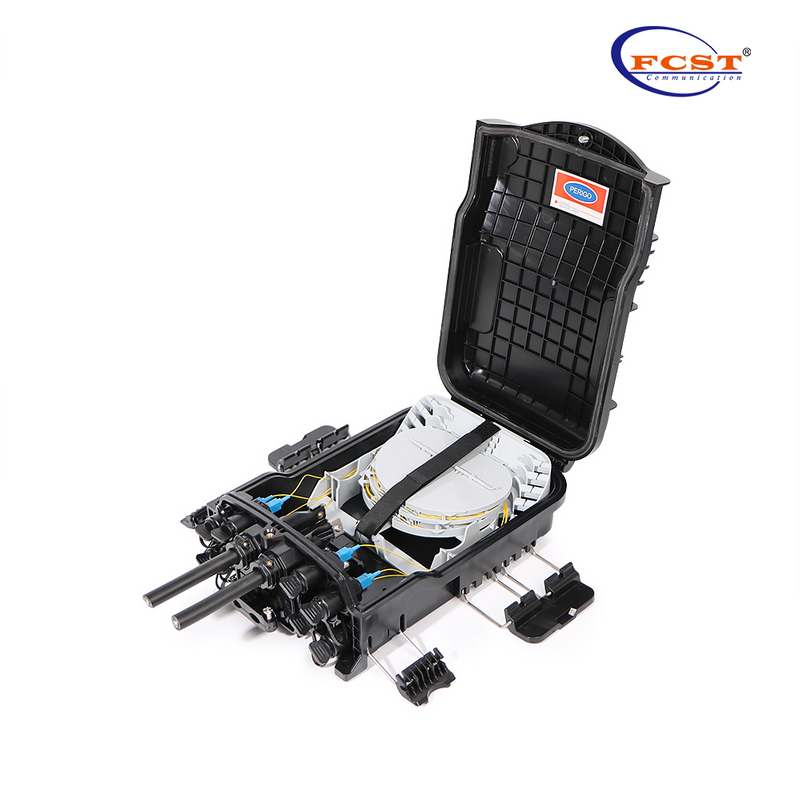

El terminal de acceso de fibra 7 FCST0229 se utiliza como punto de terminación para que el cable de alimentación se conecte con el cable de bajada en el sistema de red de comunicación FTTx. El empalme, división y distribución de fibra se pueden realizar en esta caja y, mientras tanto, proporciona protección y administración sólidas para la construcción de la red FTTx.
Ventajas de productos
l Diseño avanzado de estructura interna, por lo que la fibra no sufre atenuación.
l La carcasa de la caja está hecha de plástico industrial PC+ABS.
l Aplicación en exteriores y buena resistencia a los rayos UV.
l Instalación plug-and-play, fácil mantenimiento y expansión.
l 10 x adaptadores reforzados para cable de acometida con conectores reforzados.
l El diseño compacto integra distribución, empalme y división 3 en 1.
l Posición designada para la colocación del divisor PLC 1:2 y 1:8.
l Diseño de división de 2 capas, 1 unidad de salida de divisor PLC 1:2 para empalmar previamente con 1 unidad de entrada de divisor PLC 1:8.
Especificaciones del producto
Construcción | Descripción |
Max. Capacidad | 36 núcleos ( rama 8 núcleos ) |
Material | PC+ABS |
Dimensión (mm) | 319,3*200*97,5 |
Entradas/salidas | 4/8 |
Adaptador reforzado | 8 unidades SC/UPC o SC/APC |
Peso neto ( gramos ) | 1340 |
Nivel de protección | IP65 |
Color | Negro |
Instalación | Montaje en poste, montaje en hilo, montaje en pared |
En el diámetro de cable más grande (mm) | Φ8~14 |
Tamaño máximo del orificio de la rama (mm) | Φ16 |
Nota: Utilice el adaptador reforzado HUAWEI. El adaptador de sellado del terminal de acceso de fibra FCST0229 7 se utiliza junto con el cable de distribución FastConnect.
Instalación del conector de fibra
Gire la parte de la flecha del conector de fibra en el sentido contrario a las agujas del reloj y retire la tapa antipolvo.
La parte de la flecha del conector de fibra está arriba, inserte el conector de fibra en el zócalo y luego gire la parte de la flecha en el sentido de las agujas del reloj.
Bandeja de empalme opcional
Servicios de diseño y personalización
L Proporcione el servicio todo el proceso desde el plan hasta el producto y el cliente.
L de satisfacer el requisito del cliente de personalizar el logotipo en un lugar adecuado para el producto existente.
Loméjese a los requisitos del cliente de hacer una modificación y personalización razonable para el producto existente.
l Proporcionar diseño gratuito según los requisitos del cliente después del acuerdo de cooperación firmado.
