FCST02259
FCST
FCST02259
Descripción general del producto

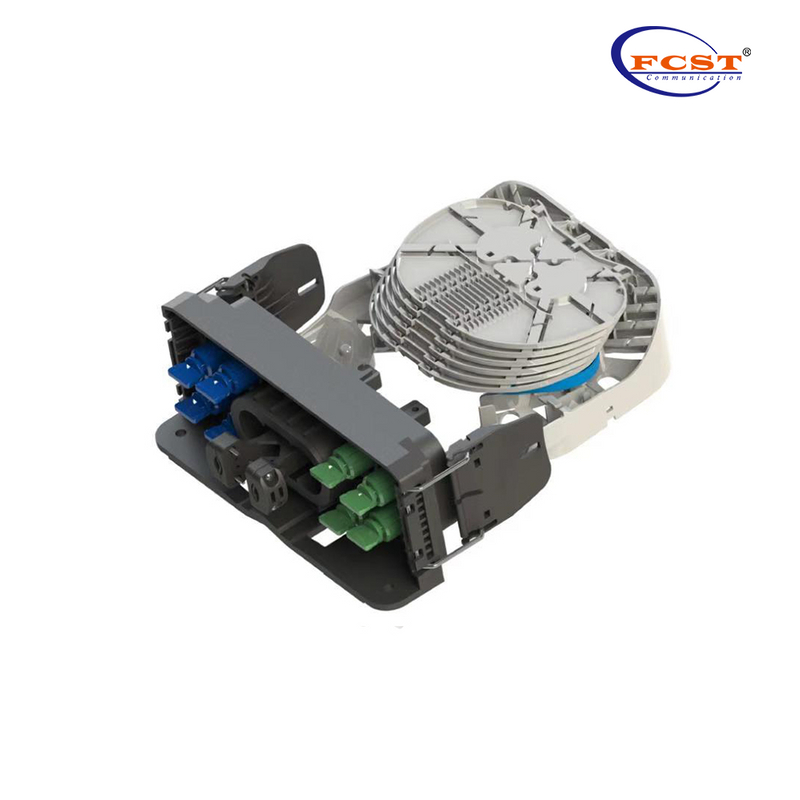

FCST02259 Cierre FastConnect es un dispositivo de línea de cableado de distribuciones de usuarios en el sistema FTTH, proporciona protección y gestión para cables de fibra y se utiliza para terminación, ramificación de cables y conexiones cruzadas. La caja de distribución divisora se utiliza principalmente para el punto de acceso de usuario en la red FTTH-ODN, se puede dividir en tipo interior y exterior según el escenario de instalación, y se puede dividir en tipo de distribución y tipo de división óptica según la función.
El puente de fibra óptica endurecido se utiliza como punto de terminación para que el cable de alimentación se conecte con el cable de bajada en el sistema de red de comunicación FTTx. El empalme, división y distribución de fibra se pueden realizar en esta caja y, mientras tanto, proporciona protección y administración sólidas para la construcción de redes FTTx.
Ventajas de productos

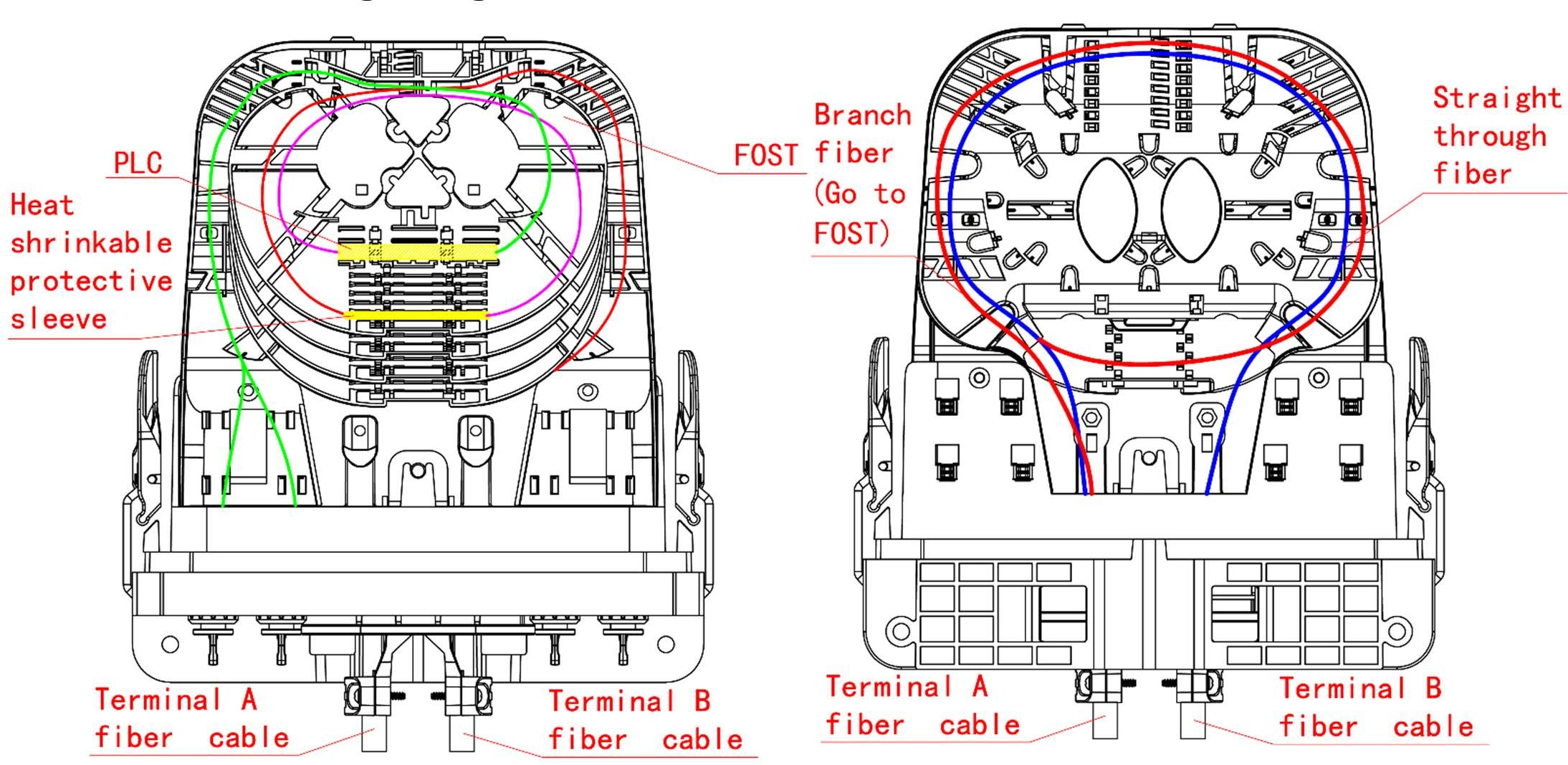

L enrutamiento de fibra es razonable.
l Apropiado para instalación de poste interior o exterior, montada en la pared.
L sujeción para cable de alimentación y cable de caída, empalme de fibra, fijación, almacenamiento, distribución ... etc. Todo en uno.

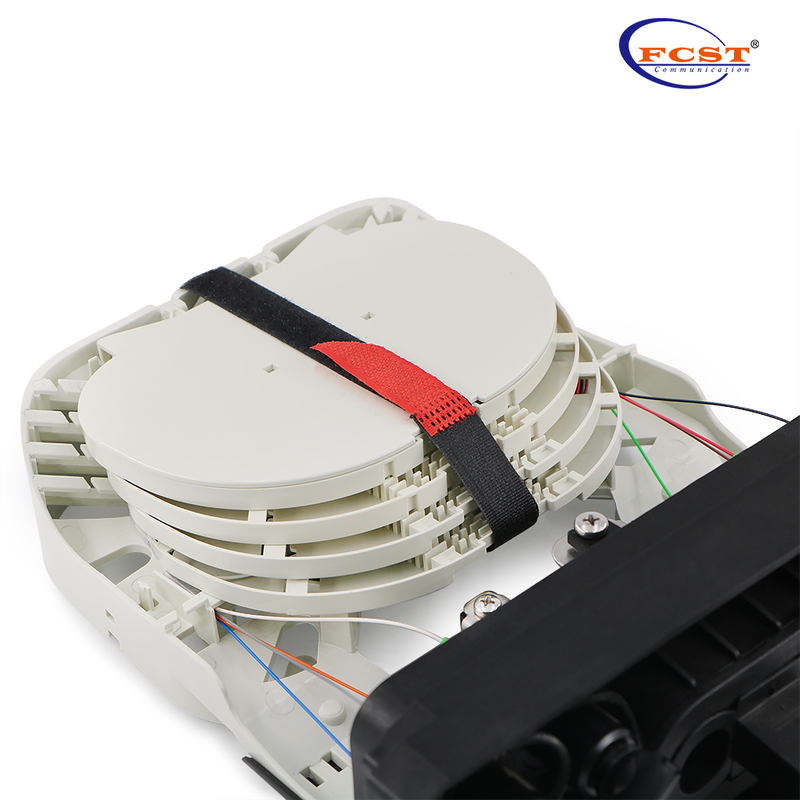

l bandeja de empalme apilada incorporada, fácil para abrir, la bandeja de empalme se puede eliminar, fácil para la instalación y el mantenimiento.
l Hecho de material plástico de ingeniero de alta calidad (PP), buena resistencia mecánica, apariencia elegante, resistencia y durabilidad.
Especificaciones del producto
Construcción | Descripción |
Max. Capacidad | 8núcleos (SC/APC) |
Capacidad de FOSC (Bunchy) | 84 núcleos |
Material | PÁGINAS |
Dimensión (mm) | 273*234*92 |
Entradas/salidas | 2/8 |
Instalación | Montaje en poste, montaje en pedestal Montaje en hebra, montaje en la pared |
Nivel de protección | IP67 |
Diámetro del cable de fibra | Φ18mm |
Número de bandejas | 7 |
Capacidad de la bandeja | 12F |

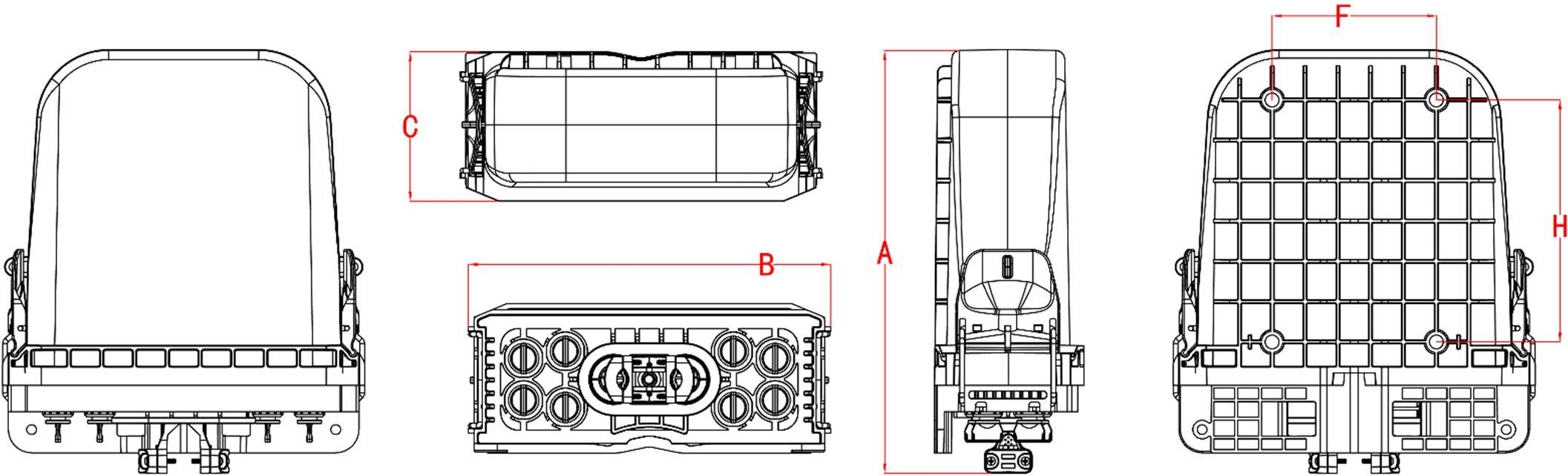

A*B*C: 273*234*92 mm F*H : 107*156 mm

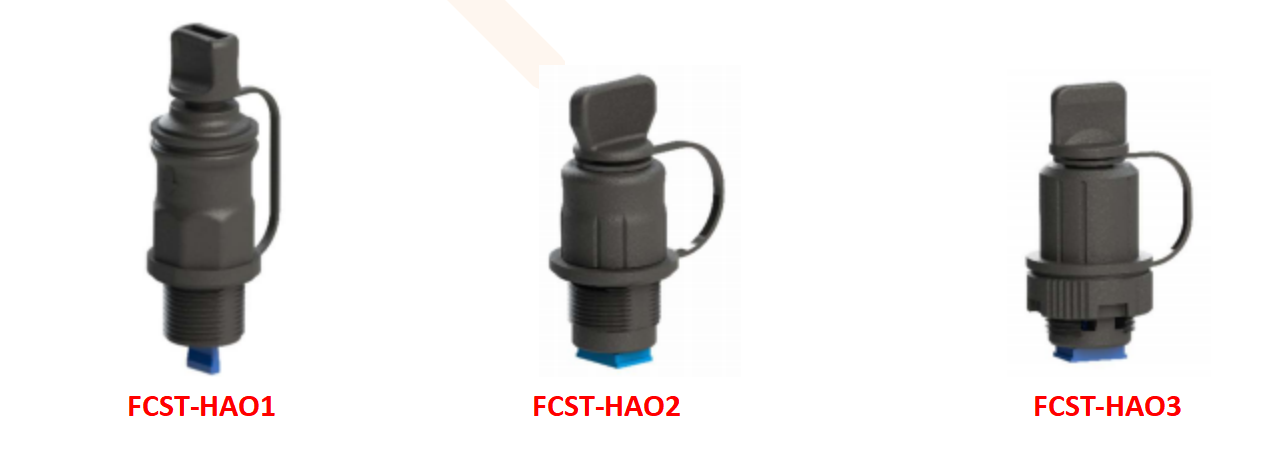

Adaptador endurecido opcional
Instalación
Instalación del conector de fibra

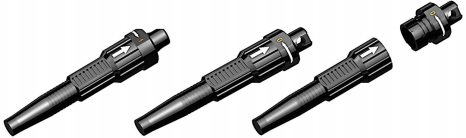

Gire la parte de la flecha del conector de fibra en el sentido contrario a las agujas del reloj y retire la tapa antipolvo.

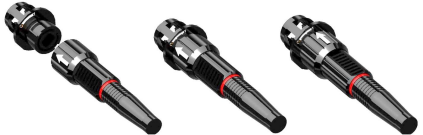

La parte de la flecha del conector de fibra está arriba, inserte el conector de fibra en el zócalo y luego gire la parte de la flecha en el sentido de las agujas del reloj.
Instalación de productos
Instalación montada en la pared
Taladre 4 agujeros en la pared en función del tamaño de la Tabla 1, coloque el perno de expansión φ7.5*40, coloque la caja para que coincida con los agujeros y use el perno para sujetar.
Instalación montada en polos
Arregle 1 conjunto del anillo de poste al poste de telecomunicaciones, como se muestra a continuación.
