FCST02261
FCST
FCST02261

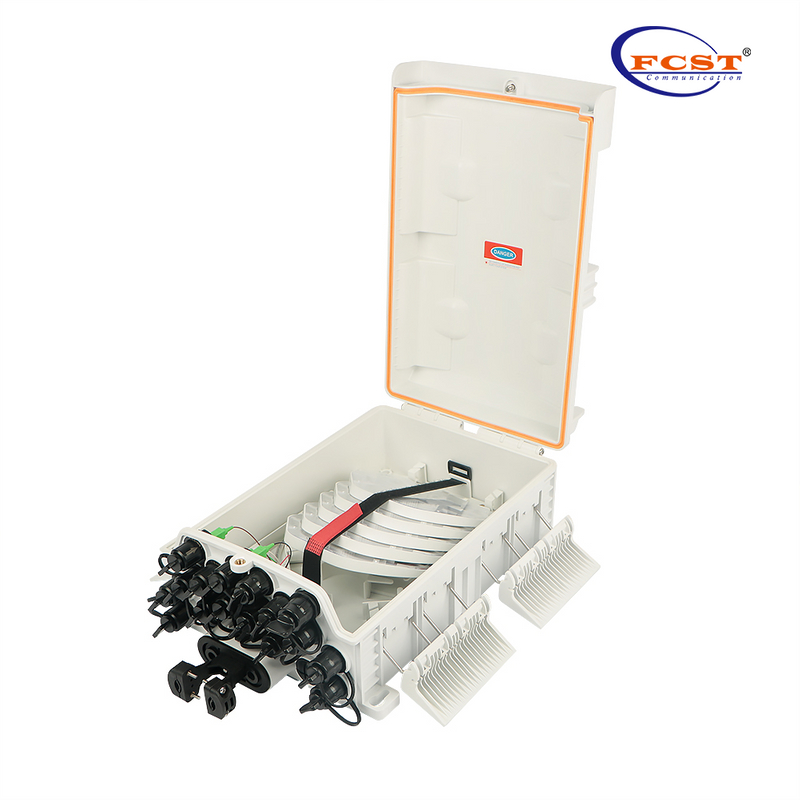

Descripción general del producto
El equipo se utiliza como punto de terminación para que el cable de alimentación se conecte con el cable de bajada en el sistema de red de comunicación FTTx. El empalme, división y distribución de fibra se pueden realizar en esta caja y, mientras tanto, proporciona protección y administración sólidas para la construcción de la red FTTx.
Ventajas de productos
l Estructura totalmente cerrada.
l Material: PC+ABS, resistente a la humedad, al agua, al polvo, antienvejecimiento, nivel de protección hasta IP65.
L sujeción para cable de alimentación y cable de caída, empalme de fibra, fijación, almacenamiento, distribución ... etc. Todo en uno.

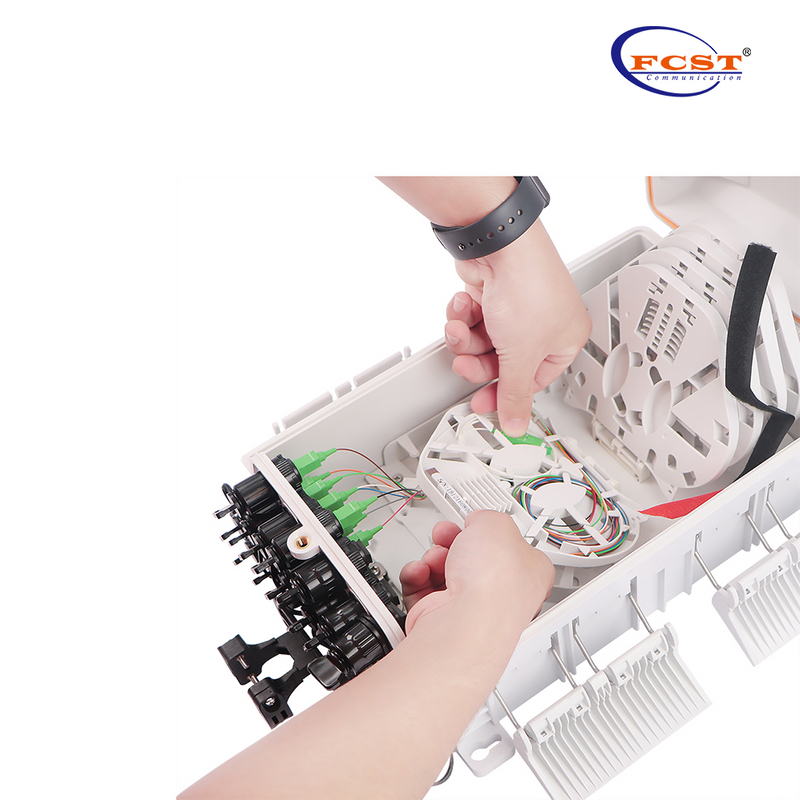

l Los cables, pigtails y latiguillos corren por sus propios caminos sin molestarse entre sí, instalación de divisor PLC tipo micro y fácil mantenimiento.
l El panel de distribución se puede levantar, el cable de alimentación se puede colocar mediante el puerto de expresión, lo que facilita el mantenimiento y la instalación.
l La caja se puede instalar en la pared o en un poste, y es adecuada tanto para uso interior como exterior.
Especificaciones del producto
Construcción | Descripción |
Max. Capacidad | 60 núcleos ( rama 16 núcleos ) |
Material | PC+ABS |
Dimensión (mm) | 343*239*127 |
Entradas/salidas | 4/16 |
Instalación | Montaje en poste, montaje en pedestal Montaje en hebra, montaje en la pared |
Peso neto ( gramos ) | 2400 |
Nivel de protección | IP65 |
Diámetro del cable de fibra | Φ13 ~16mm |
Número de bandejas | 5 |
Capacidad de la bandeja | 12F |

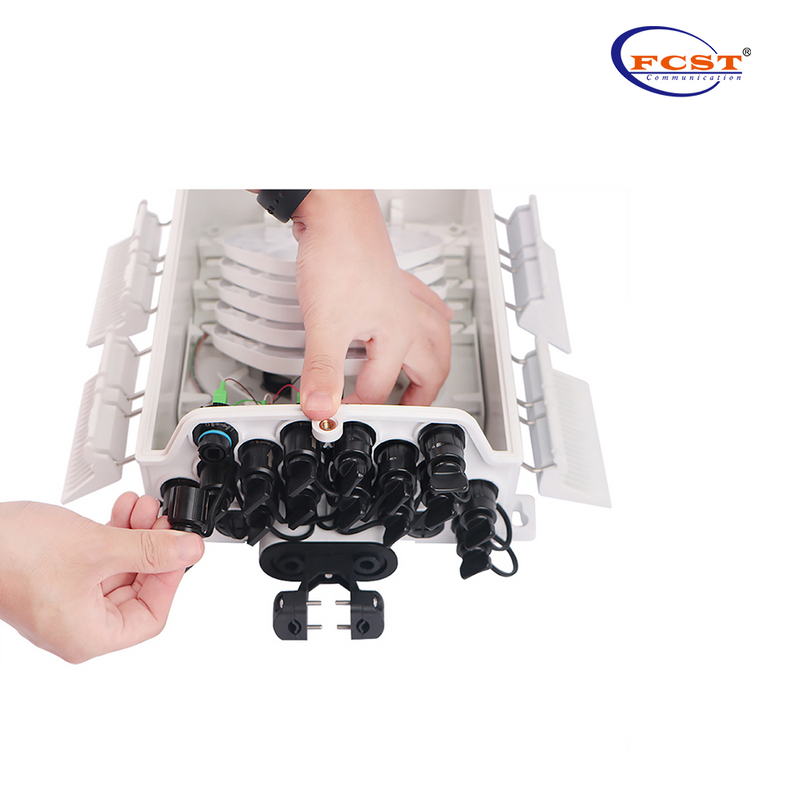

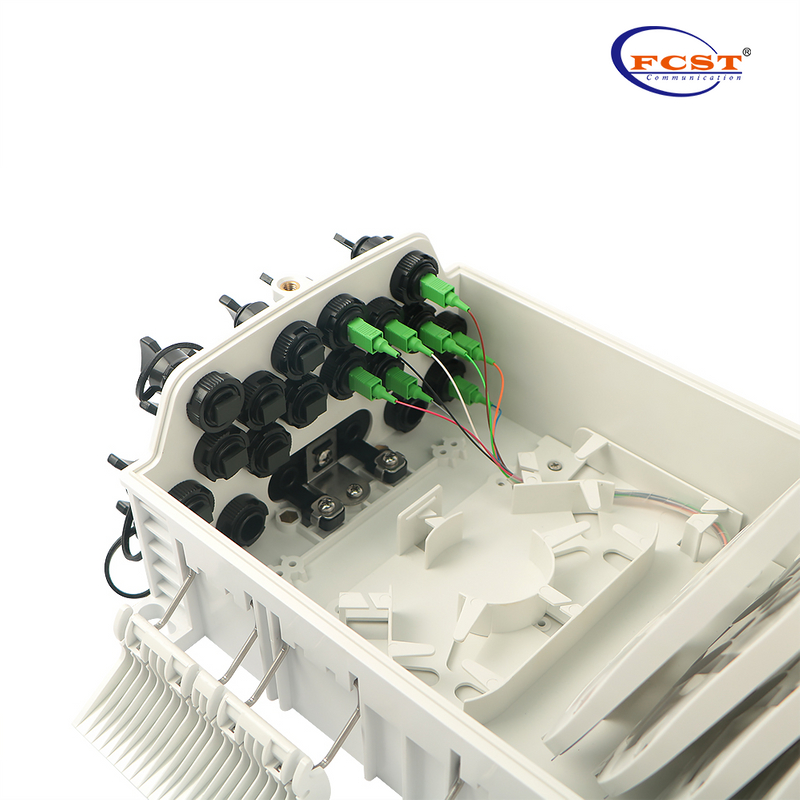

Instalación del conector de fibra
Nota : La interfaz de 61 la caja de distribución de fibra óptica FCST022 se utiliza junto con el cable de distribución FastConnect.
1.Gire la parte de la flecha del conector de fibra en el sentido contrario a las agujas del reloj y retire la tapa antipolvo.
2. La parte de la flecha del conector de fibra está arriba, inserte el conector de fibra en el zócalo y luego gire la parte de la flecha en el sentido de las agujas del reloj.
Información de embalaje
Construcción | Descripción |
Dimensión exterior ( L*W*H ) mm | 391*239*127 |
Peso/PC （ kgs ） | 2.4 |
Tamaño de cartón （ l*w*h ） mm | 515*415*460 |
Cantos/CTN （ PCS ） | 6 |
Peso/ctn （ kgs ） | 15.2 |
