Descripción general del producto

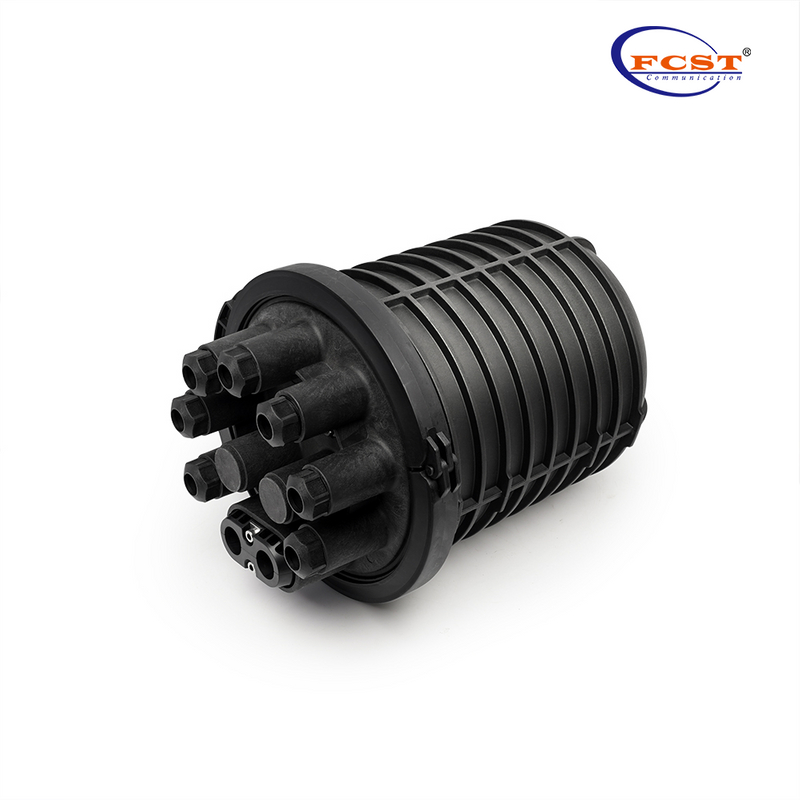

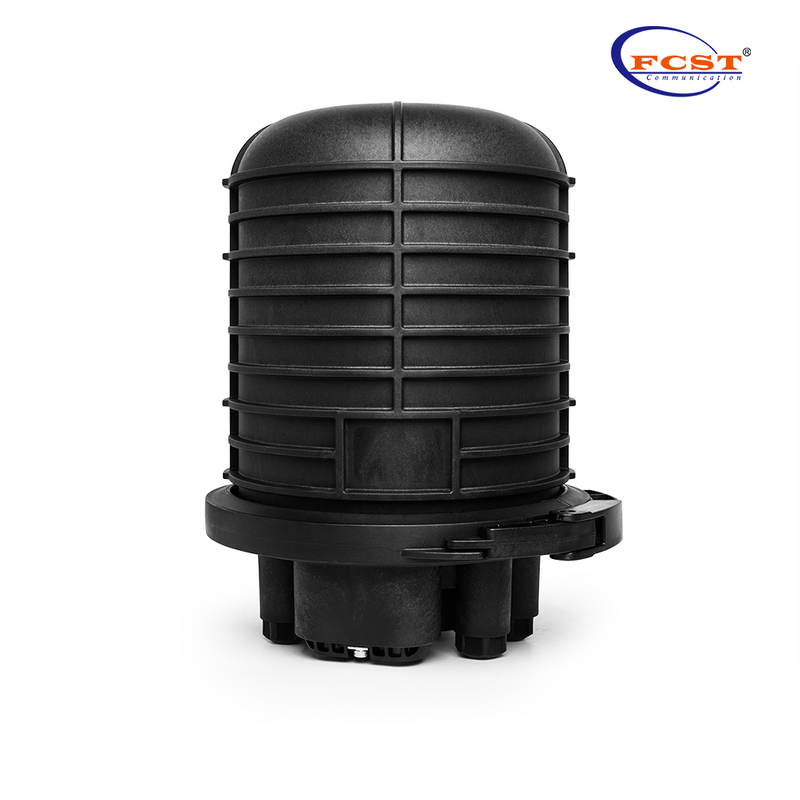

FCST012128 El tipo de cierre de empalme de fibra óptica de FOSC está diseñado para la conexión y protección de cables de fibra. Este modelo tiene un puerto sin cortes, siete puertos de derivación y dos puertos de cable de acometida. El tipo de domo de cierre se puede utilizar para diferentes aplicaciones de empalme y ramificación de cables de fibra óptica y es adecuado para aplicaciones aéreas, revestidas de tuberías, de pozos de registro y enterradas directamente. Se aplica a cualquier tipo de cables (tubo suelto, esqueleto, cinta, etc.)
Ventajas de productos
l Proporcionar servicio de personalización de logotipos.
l Método de instalación: Adecuado para enterrado directo, aéreo, poste, tubería, pozo de registro, etc.
l Sellado: Se adopta un sello mecánico para el cuerpo de la caja y la boca del cable, con grado de protección IP68.

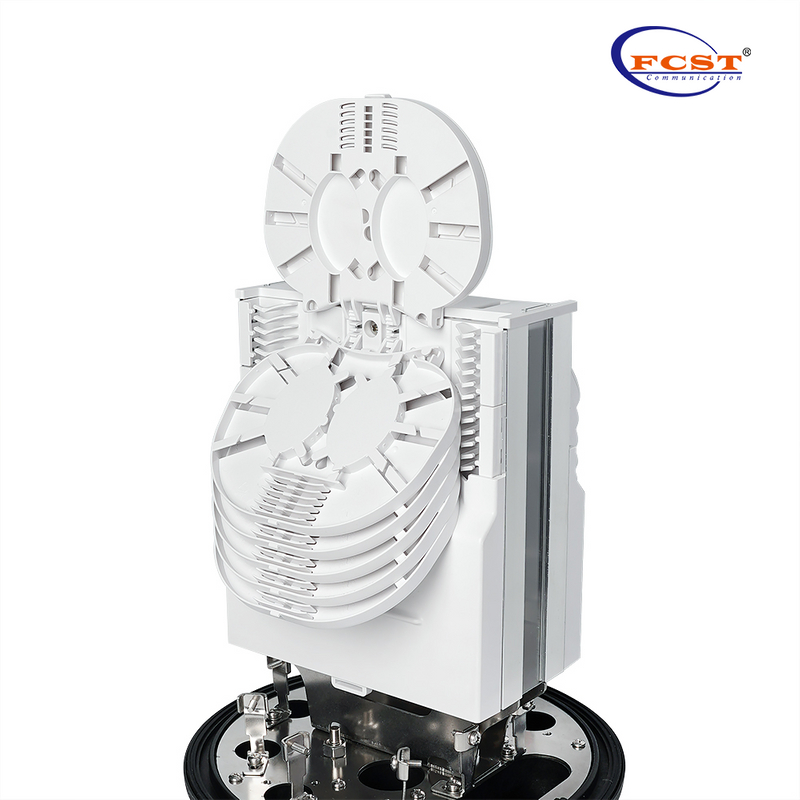

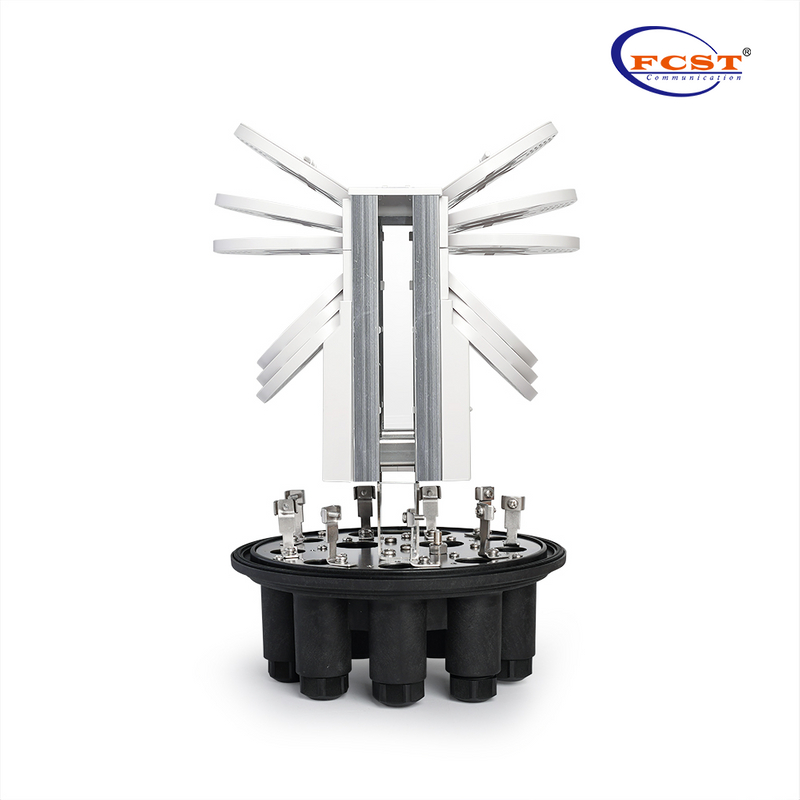

l Capacidad: Puede instalar 24 piezas de bandejas de fibra de 6 núcleos o 12 piezas de bandejas de fibra de 12 núcleos, con una capacidad máxima de 144 núcleos.
l Diámetro del cable: 1 puerto sin cortar compatible con cable de φ10~22 mm; 7 puertos de rama admiten cable de φ8~18 mm; 2 puertos de caída admiten cable blando de φ2*3 mm.
Especificaciones del producto
Construcción | Descripción |
Capacidad | 144F( fibra única ) |
Dimensión (mm) | 370* ø 300 mm |
Peso ( kg ) | 5.5-6.2 |
Tipo de sellado | Tipo mecánico o puerto medio por termorretráctil |
Puertos | 1+7+2 |
Diámetro del cable | 1*Puerto ovalado: Φ 10~ 22 mm; |
Capacidad de la bandeja (Fibra única) | 6/12f |
Número máximo de bandejas | 6f: 24 piezas; 12f: 12 piezas |
Material | PP+GF |
Nivel de protección | IP68 |
Dibujo de estructura
Aplicación de productos

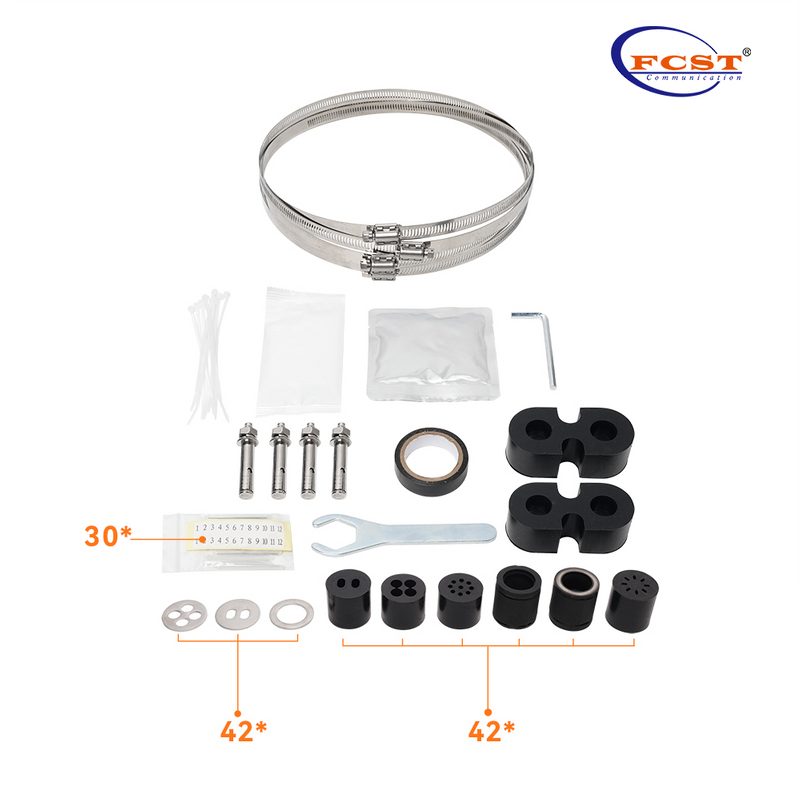

Lista de accesorios
Accesorios estándar (imágenes solo como referencia)
Accesorio opcional (Imágenes solo como referencia)
Información de embalaje
Construcción | Descripción |
Dimensión exterior ( L*W*H ) mm | 550*315*285 |
Peso/PC （ kgs ） | 6.9 |
Tamaño de cartón （ l*w*h ） mm | - |
Cantos/CTN （ PCS ） | - |
Peso/ctn （ kgs ） | - |
Servicios de diseño y personalización
L Proporcione el servicio todo el proceso desde el plan hasta el producto y el cliente.
L de satisfacer el requisito del cliente de personalizar el logotipo en un lugar adecuado para el producto existente.
Loméjese a los requisitos del cliente de hacer una modificación y personalización razonable para el producto existente.
l Proporcionar diseño gratuito según los requisitos del cliente después del acuerdo de cooperación firmado.
