FCST01163
FCST
FCST01163

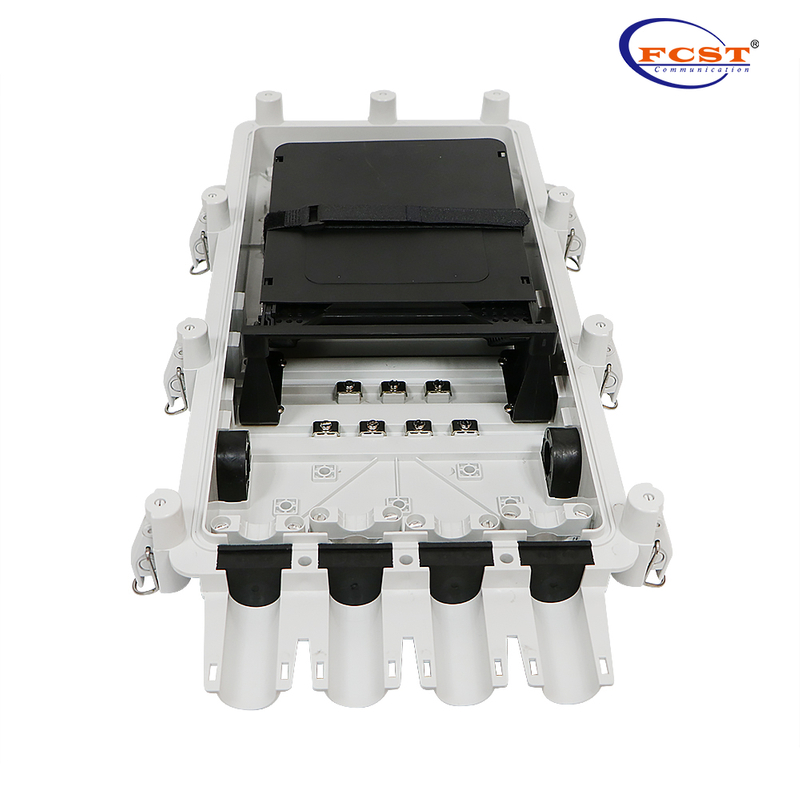

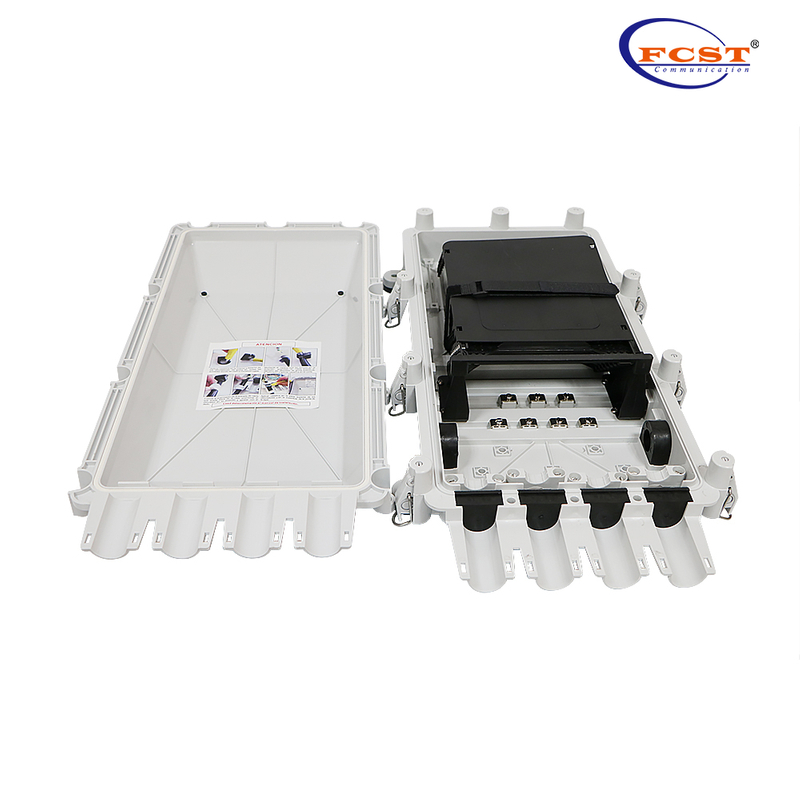

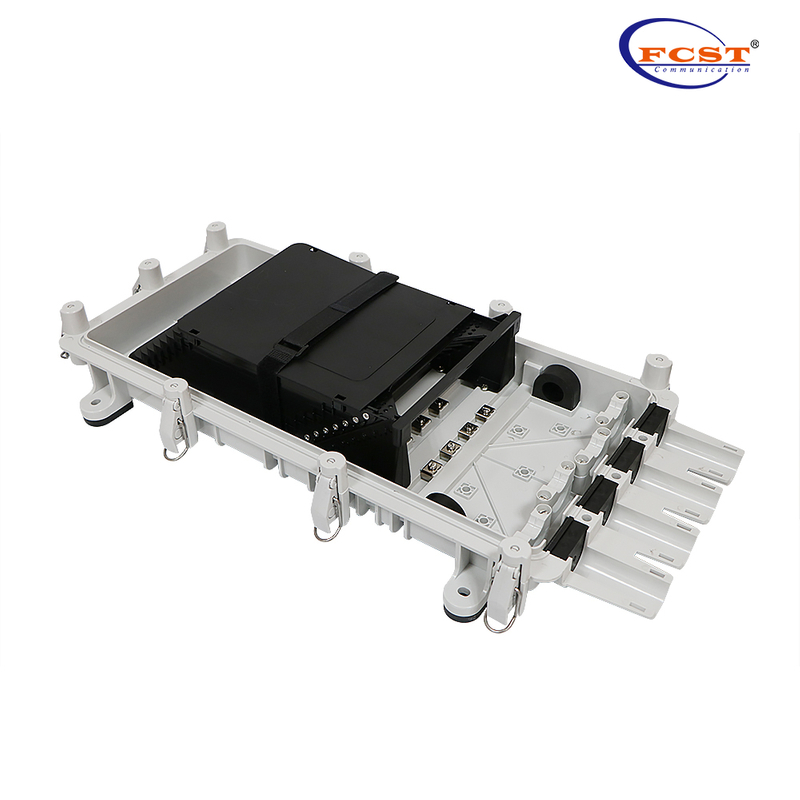

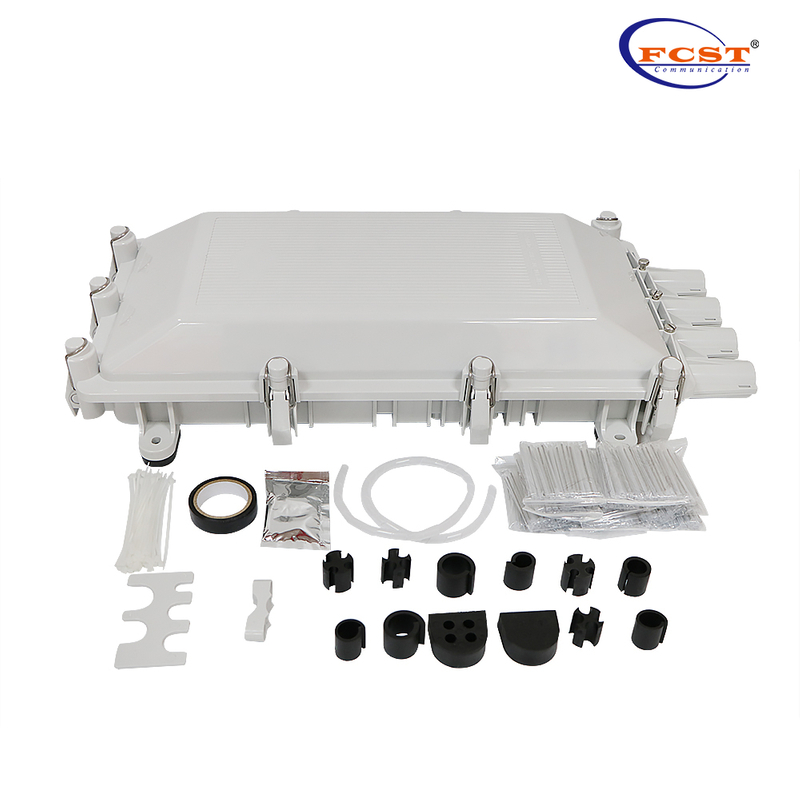

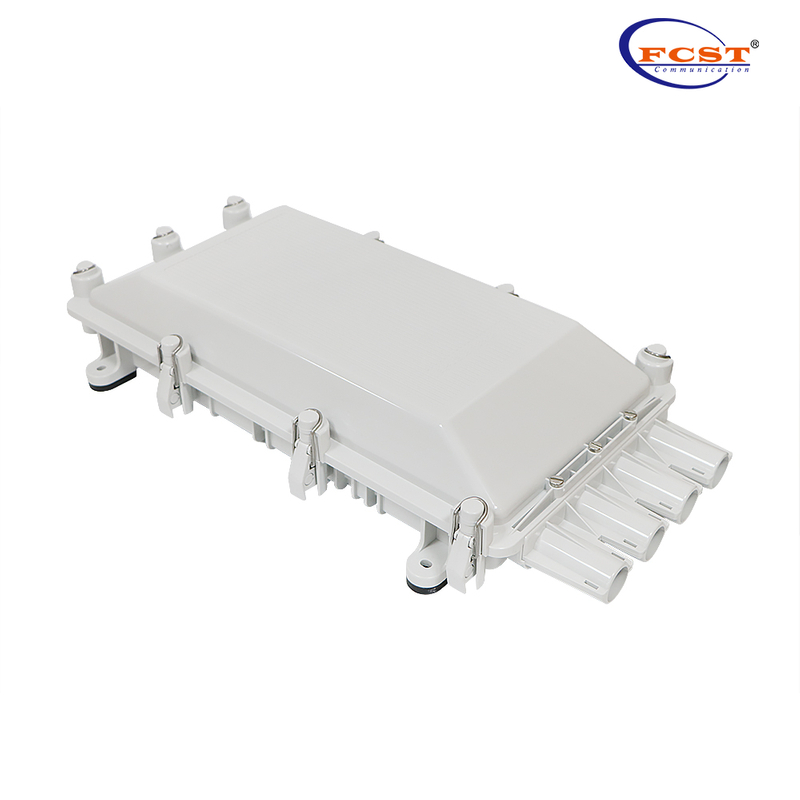

Descripción general del producto
El cierre de empalme es una caja de conexiones de acceso universal que permite la continuidad y segregación de cables ópticos de capacidad media utilizados en el despliegue de energía óptica y redes eléctricas.
Transporte.El diseño de la caja permite la continuidad mecánica de los elementos de tracción de los cables y protege las fibras,uniones y dispositivos ópticos facilitando la organización de empalmes y almacenamiento del exceso de fibra.La caja es hermética y resistente a la intemperie.
Ventajas de productos
l Dispone de 4 accesos de cables independientes en un extremo. Cada uno de ellos permite la entrada individualizada de al menos dos cables multifibra de media capacidad (dobles entradas) y hasta 6 cables ópticos de pequeña capacidad (7mm.).
l El tapón de cierre se monta y retira completamente sin necesidad de herramientas especiales gracias al cierre hermético tipo clip.
l El sellado de los cables de acceso a la caja se realiza mediante juntas de goma con entradas precortadas.
l Diámetro de cables de entrada/salida de 22 a 7 mm. Máximo 256 fusiones FO (doble capa).
l Bandejas de empalme rectangulares anchas y de fácil acceso con pestañas extensibles para una mejor
l almacenamiento de fibra hasta 32 FO (doble capa). Tanto el bloque de soporte como las bandejas individuales permiten el giro de 90º y su enclavamiento en posiciones fijas para facilitar la instalación.
l Las cajas se pueden abrir, cerrar y manipular sin interrumpir los circuitos de funcionamiento. Permite unir y segregar cables sin tener que cortar todas las fibras así como el adecuado almacenamiento de los tubos y/o fibras sobrantes de los cables.
l Tensión axial Carga del cable > D / 45 mm x 1000 N. D: diámetro del cable. 1 hora por cable. Desplazamiento del cable <3 mm
Especificaciones del producto
Construcción | Descripción |
Max. Capacidad | 256Fibras |
Material | Base y Caja Policarbonato de alta resistencia. Color gris claro |
Dimensión (mm) | 290*555*109 |
N ° de cable de entrada | 4 |
Instalación | Montaje en poste/montaje en pared/Aérea |
Material de la bandeja | Policarbonato +ABS. Negro |
Bandeja de empalme | 8F |
Peso neto ( gramos ) | 3400 |
Tipo de divisor de PLC | Divisor de tubo |

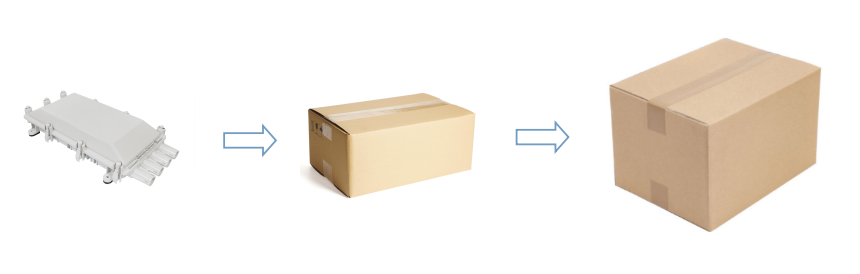

Información de embalaje
Construcción | Descripción |
Dimensión exterior ( L*W*H ) mm | 400*200*140 |
Peso/PC （ kgs ） | 3.2 |
Tamaño de cartón （ l*w*h ） mm | 740*200*140 |
Cantos/CTN （ PCS ） | 10 |
Peso/ctn （ kgs ） | 34.1 |
Servicios de diseño y personalización
L Proporcione el servicio todo el proceso desde el plan hasta el producto y el cliente.
L de satisfacer el requisito del cliente de personalizar el logotipo en un lugar adecuado para el producto existente.
Loméjese a los requisitos del cliente de hacer una modificación y personalización razonable para el producto existente.
l Proporcionar diseño gratuito según los requisitos del cliente después del acuerdo de cooperación firmado.
