FCST01143
FCST
FCST01143

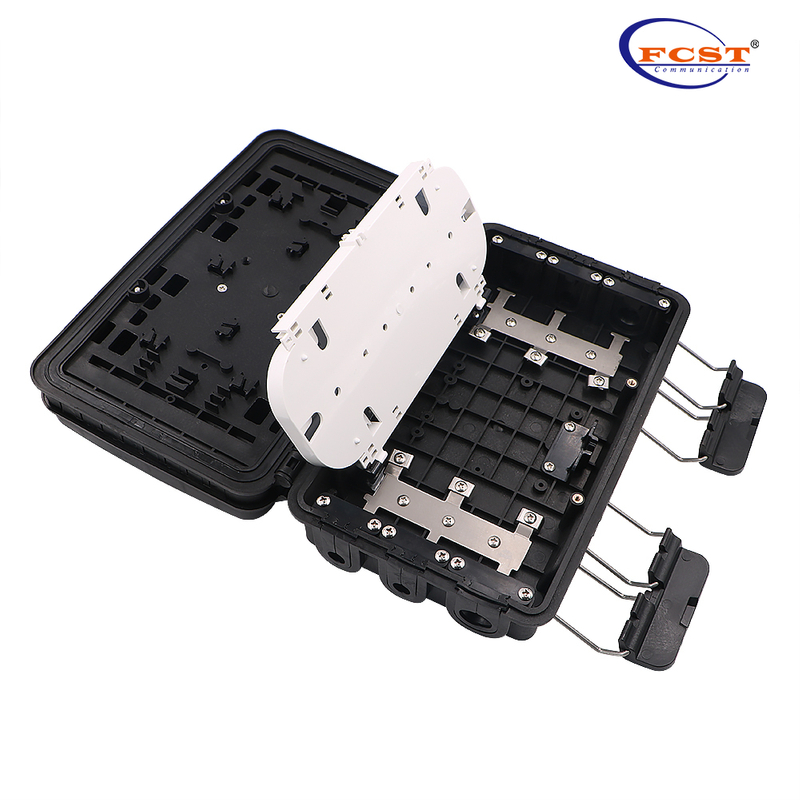

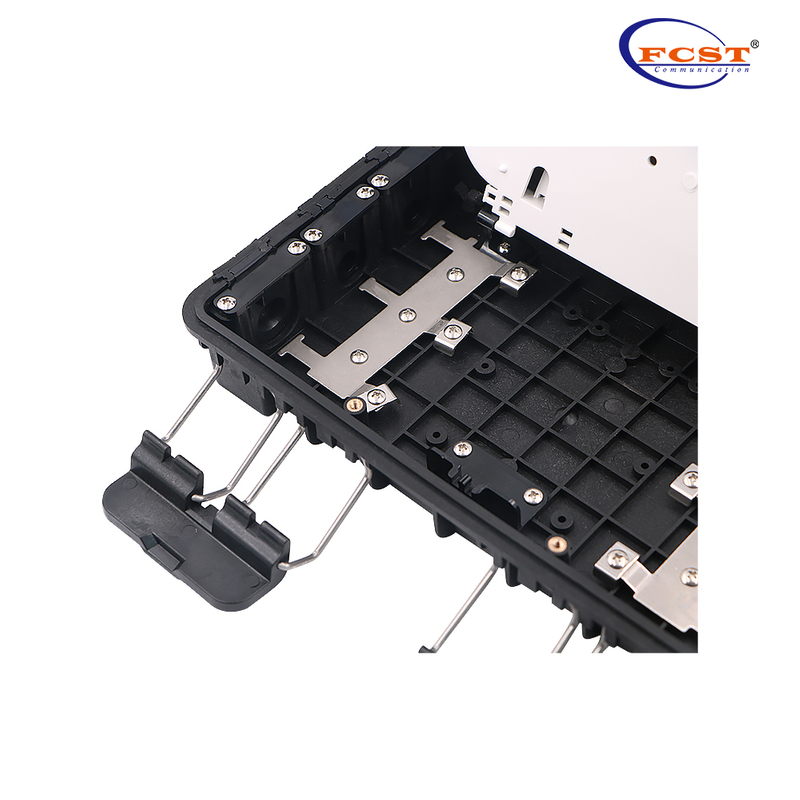

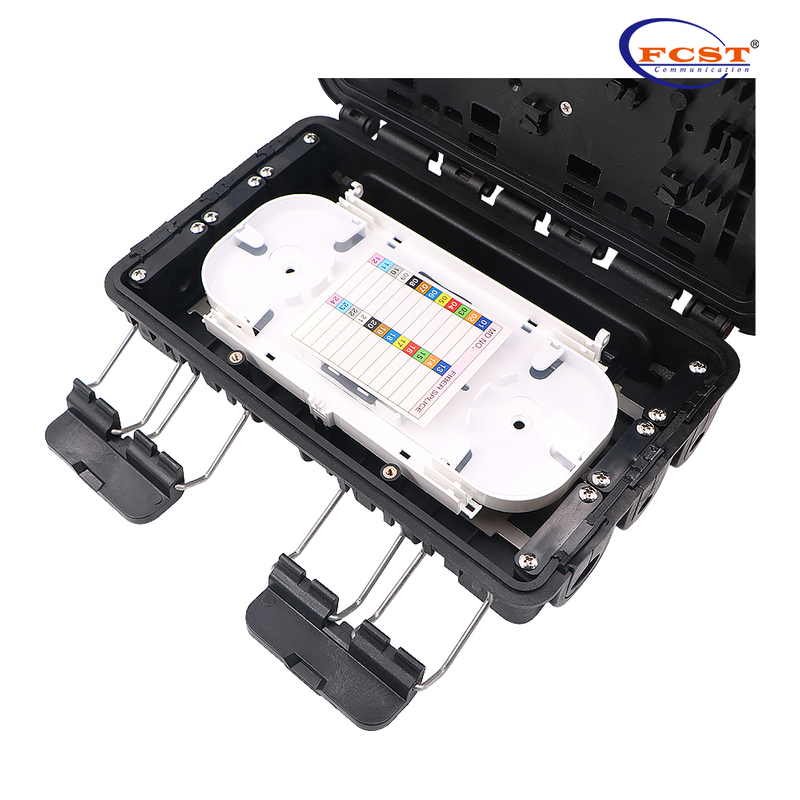

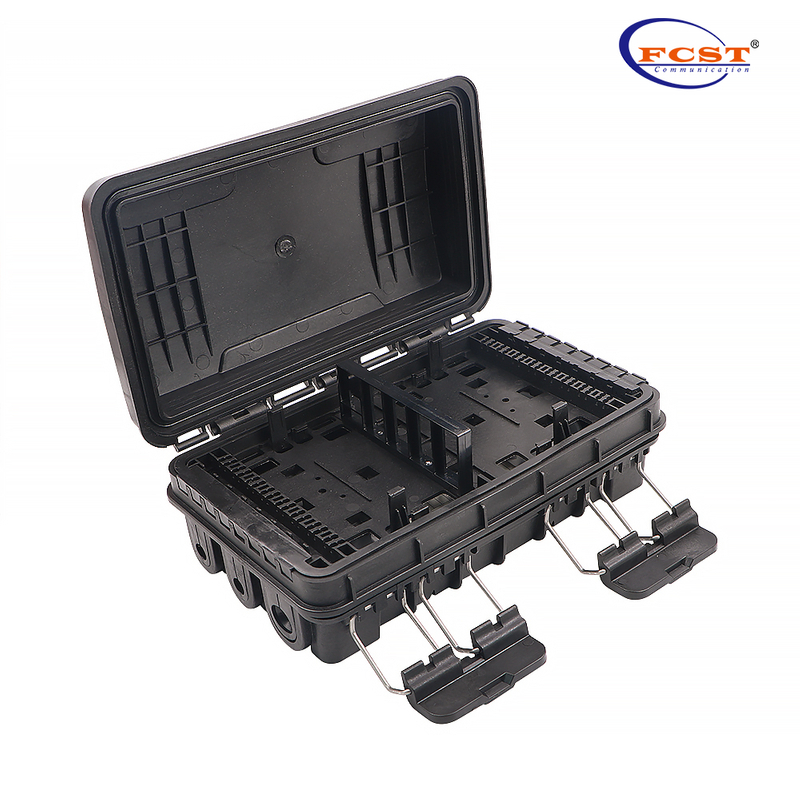

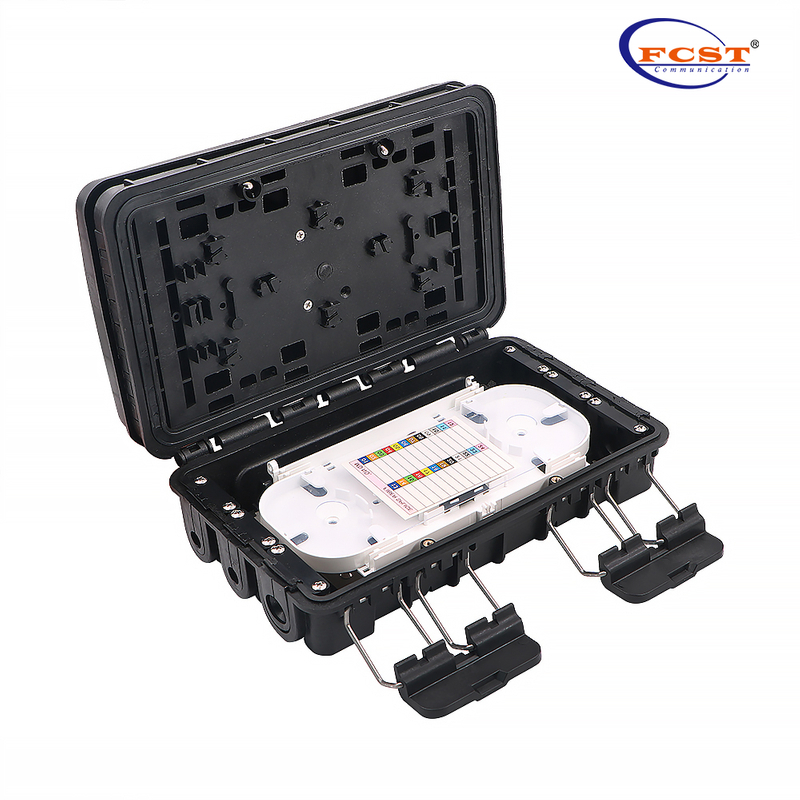

Características del producto
l El cierre de fibra está hecho de plástico resistente a impactos de alta calidad y tiene una interfaz de usuario estándar que se puede volver a abrir. Puede acomodar dos módulos LGX divisores PLC 1x8 o tipo tubo de acero;
l Función antiultravioleta, antiimpacto e impermeable;
l Tablero abatible único, ángulo de giro ≥ 180 °, área de fusión y área de distribución más obvia, lo que reduce el cruce de cables;
l El cable de fibra óptica puede entrar y salir de la caja sin cortar el cable.
Especificaciones del producto
Modelo | FCST01143 |
Dimensión (mm) | 285*175*110 |
Diámetro del cable (mm) | Φ7- φ 18 |
Puerto de cable | 2 puertos redondos de 8-20 mm, 4 cables redondos de 5-16 mm, 16 unidades Puertos de cable de bajada de 3-7 mm |
Relación de división máx . | Divisor de tubo de acero de 2 piezas 1x8 |
Máx. adaptador Número de | 18 piezas |
Máx. empalme Bandeja de | 1 pieza |
Máx. fusión Empalme de | 24 núcleos |
Parámetros técnicos
l Radio de curvatura de la fibra óptica: ≥40 mm.
l Pérdida adicional de la bandeja de empalme: ≤0.1dB .
lRango de temperatura: -40°C ~ +60°C.
l Antipresión lateral: ≥2000N/10cm Resistencia al impacto:
≥20N.m Clase de protección: IP65.
Procedimiento de instalación

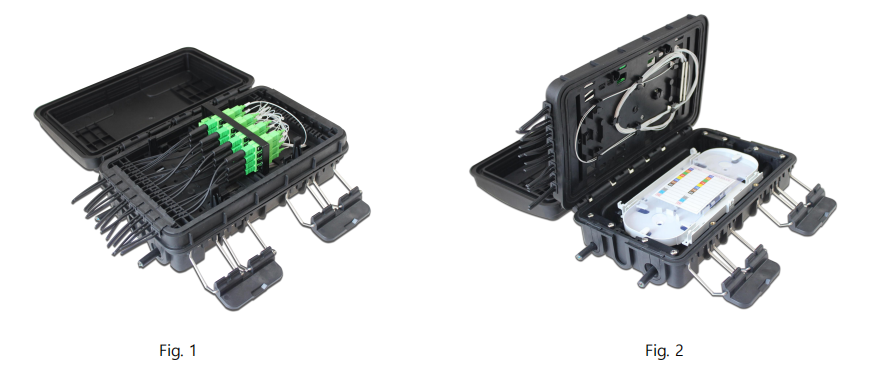

Abra la caja, instale los adaptadores en el soporte de plástico. (Ver figura 1)
Retire la cubierta exterior, la cubierta interior y el tubo suelto del cable, retire la pasta de relleno de aceite dentro del cable, mantenga la longitud de la fibra de 1 a 1,6 my el núcleo de acero de 30 a 50 mm; Inserte el cable de alimentación a través de la entrada y asegúrelo con el aro, placa de resistencia para fijar el núcleo de fibra. El cable óptico sobrante se enrolla en la parte inferior y el cable de fibra óptica fusionado se introduce en la bandeja de fibra. El cable de fibra óptica sobrante se fijará y almacenará en el fondo de la caja; lleve el cable a la bandeja de empalme. (Ver figura 2)

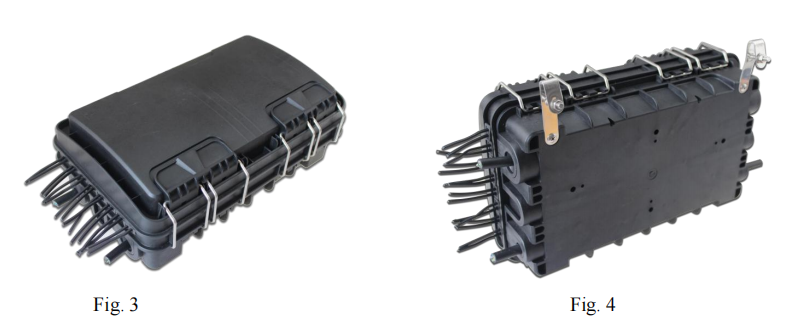

Inserte los conectores del cable de acometida en el adaptador del módulo divisor (lado de salida), luego fije el cable en las ranuras de fijación y luego a través del sello de goma para sacar el cable. (Ver Fig. 3)
Inserte el cable flexible en la ranura de fijación y luego páselo a través de la goma selladora de salida para sacar el cable.
Cierre la tapa, cierre la hebilla para completar la instalación, instale los ganchos de metal y luego conecte el cable aéreo.
Servicios de diseño y personalización
l El gabinete de empalme de fibra óptica brinda servicio con todo el proceso, desde el plano hasta el producto y hasta el cliente.
L de satisfacer el requisito del cliente de personalizar el logotipo en un lugar adecuado para el producto existente.
Loméjese a los requisitos del cliente de hacer una modificación y personalización razonable para el producto existente.
l Proporcionar diseño gratuito según los requisitos del cliente después del acuerdo de cooperación firmado.
