FCST01136
FCST
FCST01136
Ventajas de productos

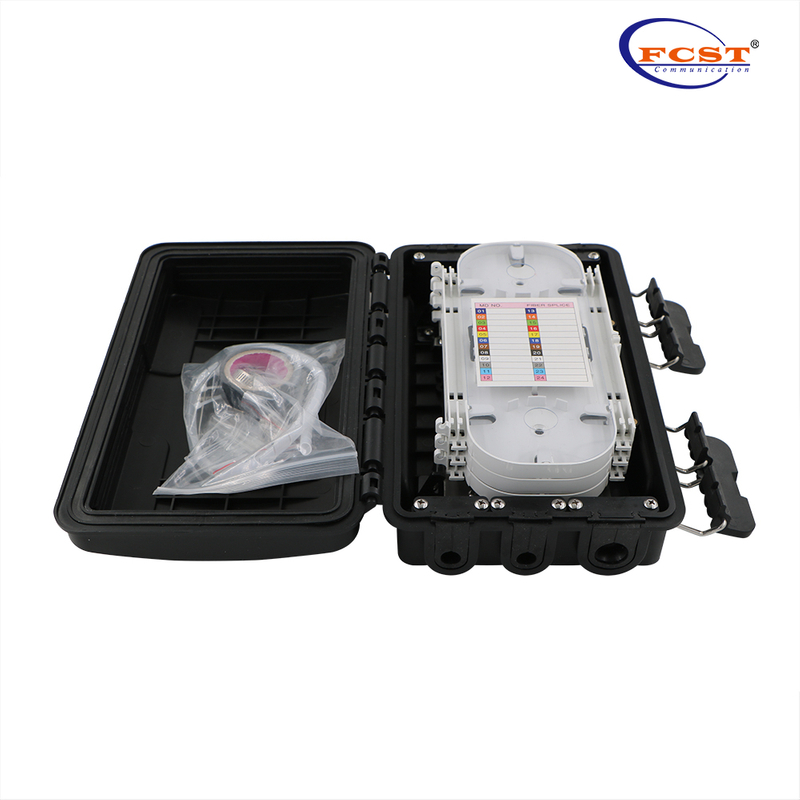

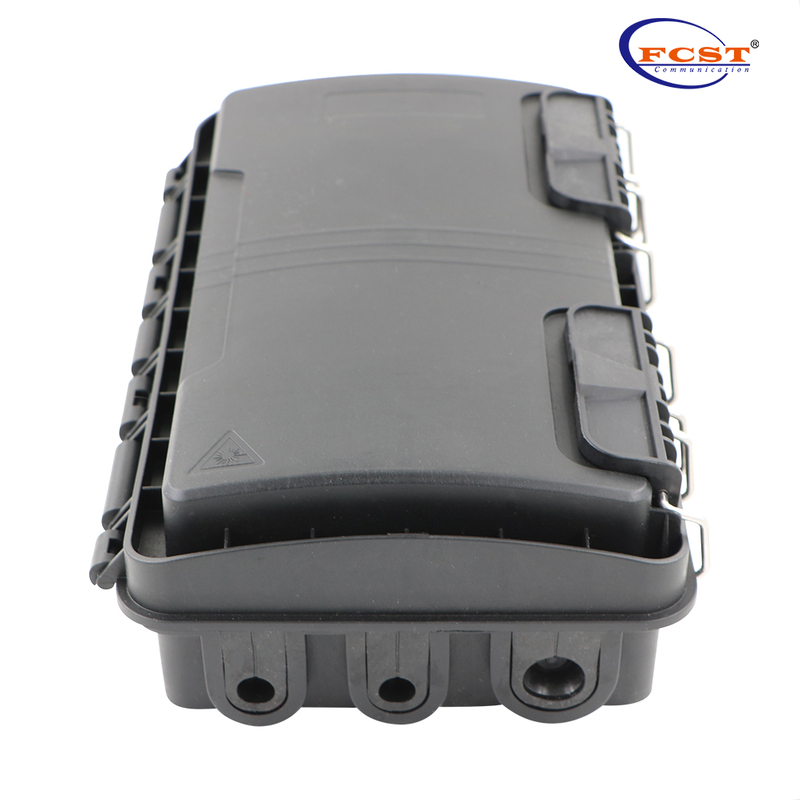

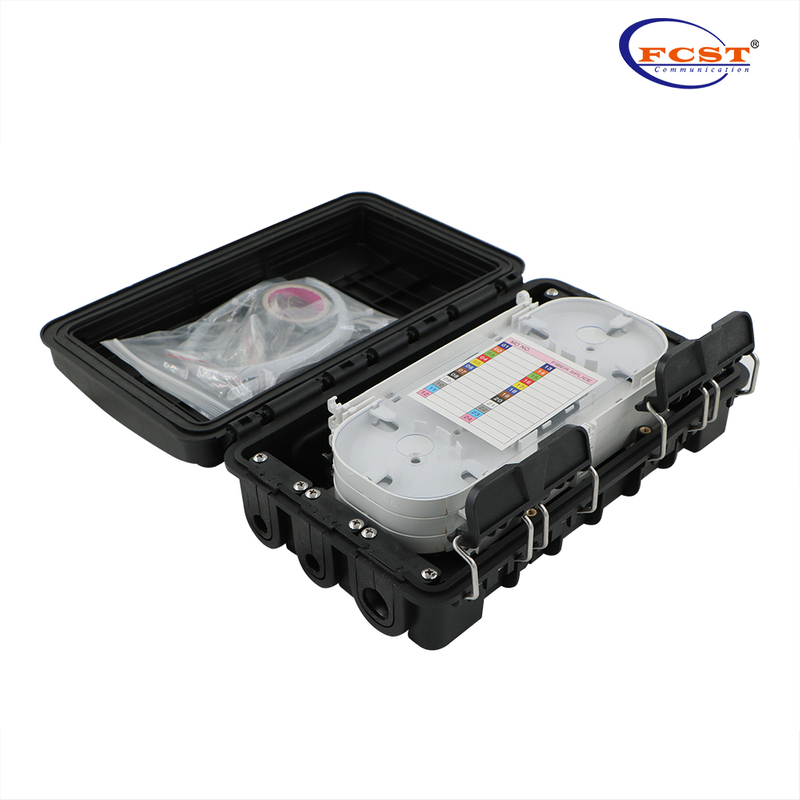

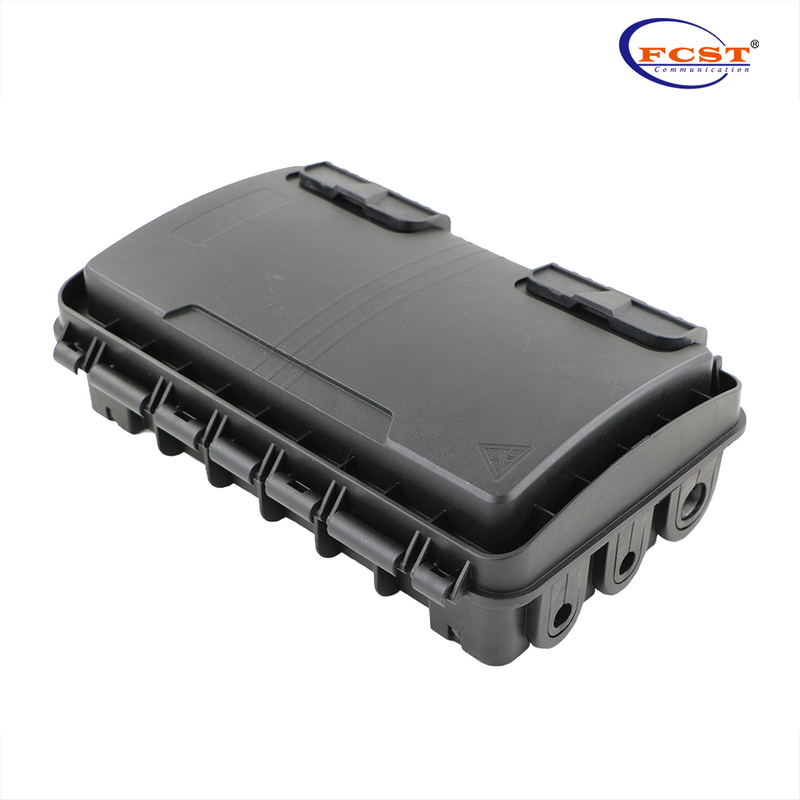

l El cierre de fibra Inline está hecho de plástico resistente a impactos de alta calidad y tiene una interfaz de usuario estándar que se puede volver a abrir.
l Puede acomodar dos módulos LGX divisores PLC 1x8 o tipo tubo de acero;
l Función antiultravioleta, antiimpacto e impermeable;
l Tablero abatible único, ángulo de giro ≥ 180 °, área de fusión y área de distribución más obvia, lo que reduce el cruce de cables; El cable de fibra óptica puede entrar y salir de la caja sin cortar el cable.
Parámetros técnicos
l Radio de curvatura de la fibra óptica: ≥40 mm Pérdida adicional de la bandeja de empalme: ≤0,1 dB.
lRango de temperatura: -40°C ~ +60°C.
l Antipresión lateral: ≥2000N/10cm Resistencia al impacto: ≥20N.m.
l Clase de protección: IP65.
Especificaciones del producto
Construcción | Descripción |
Max. Capacidad | Sencillo : 96 núcleos |
Material | PP+GF |
Dimensión (mm) | 285*175*90 |
Entradas/salidas | 3/3 |
Instalación | Poste/Aéreo/Alcantarilla |
Puerto de cable | 2 puertos redondos de 8 a 20 mm, 4 cables redondos de 5 a 16 mm. |
Diámetro del cable de fibra | Φ 7 mm ~ φ 18 mm |
Número de bandejas | 4 |
Capacidad de la bandeja | 24F |
Procedimiento de instalación

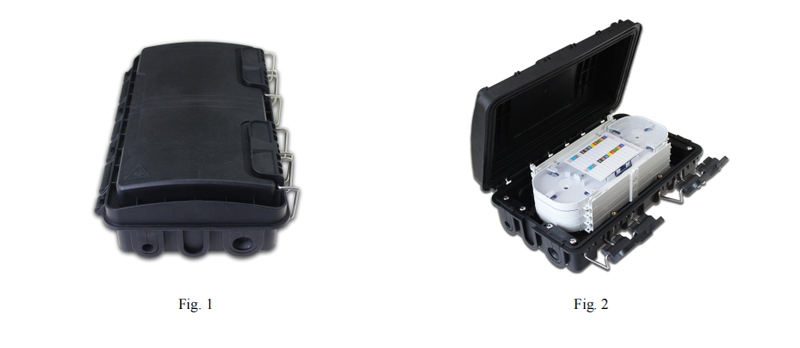

Retire la cubierta exterior, la cubierta interior y el tubo suelto del cable, retire la pasta de relleno de aceite dentro del cable, mantenga la longitud de la fibra de 1 a 1,6 my el núcleo de acero de 30 a 50 mm; Inserte el cable de alimentación a través de la entrada y asegúrelo con el aro, placa de resistencia para fijar el núcleo de fibra. El cable óptico sobrante se enrolla en la parte inferior y el cable de fibra óptica fusionado se introduce en la bandeja de fibra. El cable de fibra óptica sobrante se fijará y almacenará en el fondo de la caja; lleve el cable a la bandeja de empalme. (Ver figura 1)
Introduzca un extremo del cable en el tubo termocontraíble en las ranuras de empalme por fusión, caliente adecuadamente para que la fibra y el tubo de protección se integren en uno, y el conector de fibra óptica protegido se encaja en la ranura del cableado; colóquese la cubierta de PVC para evitar que se caiga. (Ver figura 2)
Lista de embalaje
cuerpo principal | 1 juego |
L=400mm tubo protector de fibra desnuda | 2 piezas |
Aro /abrazadera | 2 piezas |
Corbata nailon 3x100 | 10 piezas |
Tubo termorretráctil L=60mm | 2-72 piezas (configuración bajo demanda) |
manual de usuario | 1 pieza |
Servicios de diseño y personalización
L Proporcione el servicio todo el proceso desde el plan hasta el producto y el cliente.
L de satisfacer el requisito del cliente de personalizar el logotipo en un lugar adecuado para el producto existente.
Loméjese a los requisitos del cliente de hacer una modificación y personalización razonable para el producto existente.
l El gabinete de fibra óptica ofrece un diseño gratuito de acuerdo con los requisitos del cliente después del acuerdo de cooperación firmado.
