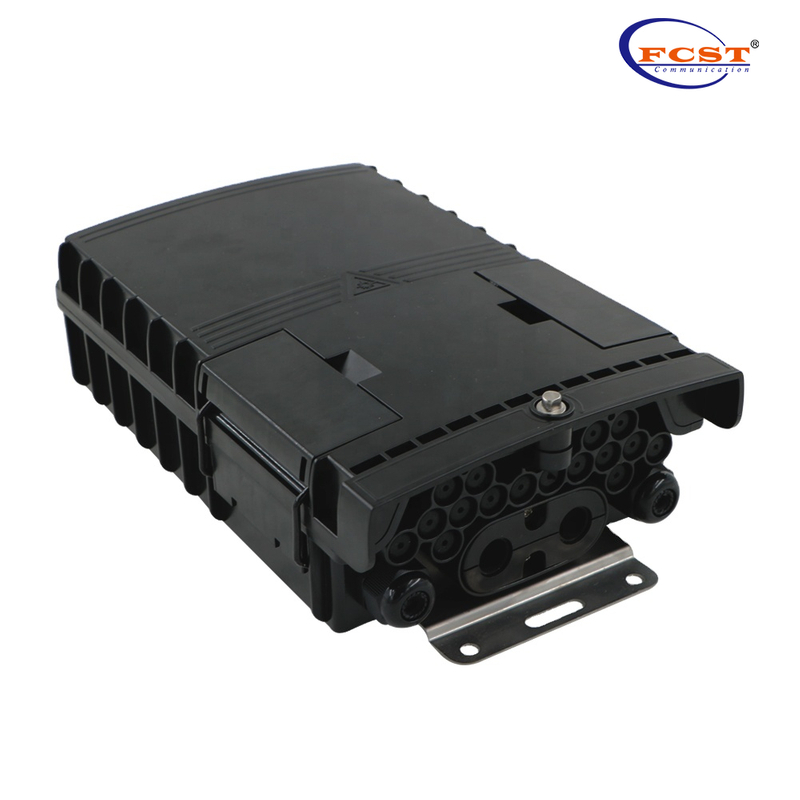

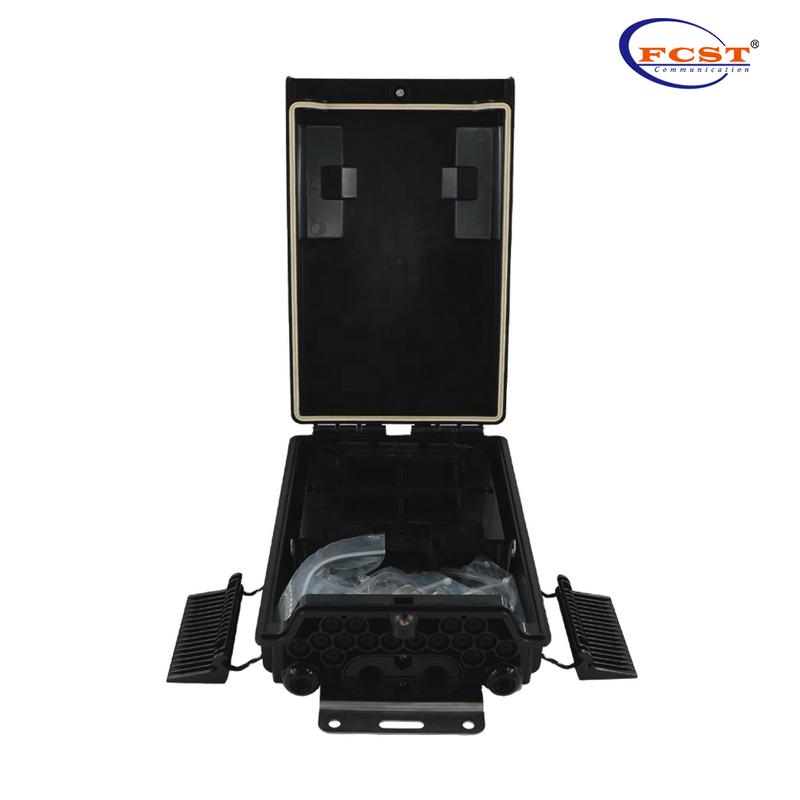

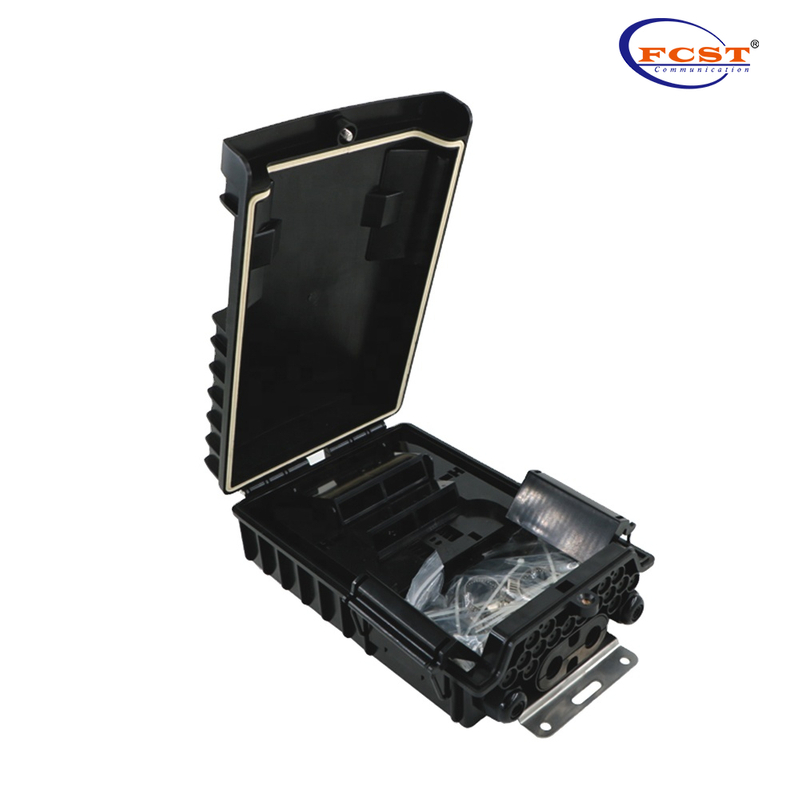

Descripción del Producto
El gabinete de fibra óptica se utiliza como punto de terminación para que el cable de alimentación se conecte con el cable de bajada en el sistema de red de comunicación FTTx. El empalme, división y distribución de fibra se pueden realizar en esta caja y, mientras tanto, proporciona protección y administración sólidas para la construcción de la red FTTx.
Características del producto
l Estructura totalmente cerrada.
l Material: PC+ABS ，resistente a la humedad, al agua, al polvo, antienvejecimiento, nivel de protección hasta IP65.
L sujeción para cable de alimentación y cable de caída, empalme de fibra, fijación, almacenamiento, distribución ... etc. Todo en uno.
l Los cables de conexión de los ，cables flexibles ，corren por su propio camino sin molestarse entre sí, instalación del adaptador SC tipo casete y fácil mantenimiento.
l El panel de distribución se puede levantar, el cable de alimentación se puede colocar mediante el puerto de expresión, lo que facilita el mantenimiento y la instalación.
l El gabinete se puede instalar en la pared o en un poste, y es adecuado para uso tanto en interiores como en exteriores.
Especificaciones del producto
Modelo | Tamaño ( Foto 1 ) | Capacidad máxima | Tamaño de instalación (Imagen 2 ) | ||
AxAxC(mm) | terrible | empalme | SOCIEDAD ANÓNIMA | ExDxC (mm) | |
FCST01139 | 274*175*82 | 16 | 16 | 1/8*2 | 184.5*140*80 |
Requisito ambiental
Temperatura de trabajo: -40 ℃ ~ +60 ℃
Humedad relativa: ≤85% ( +30℃ )
Presión atmosférica: 70 KPa ~ 106 Kpa
Ficha técnica principal
Pérdida de inserción: ≤0.2dB
Pérdida de retorno UPC: ≥50dB
Pérdida de retorno APC: ≥60dB
Vida de inserción y extracción: > 1000 veces
Ficha técnica a prueba de truenos
El dispositivo de conexión a tierra está aislado del gabinete, la resistencia de aislamiento es inferior a 2 MΩ/500 V ( CC );
IR≥2MΩ/500V
La tensión soportada entre el dispositivo de conexión a tierra y el gabinete no es inferior a 3000 V ( CC ) /min, sin perforaciones ，ni descargas disruptivas; U≥3000 V

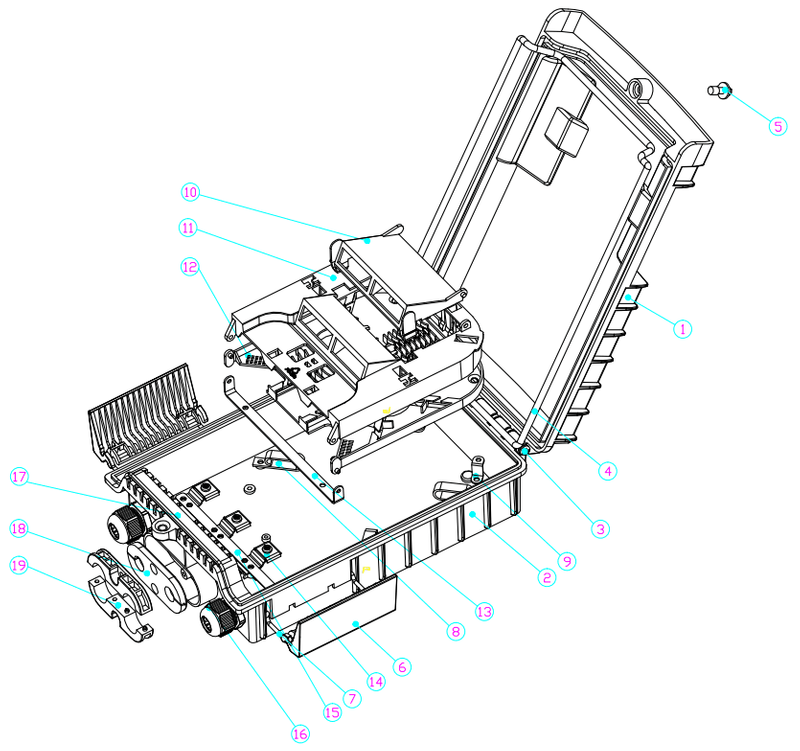

Estructura de productos
1 | Tapa 16W |
2 | Base de 16W |
3 | Tornillo de conexión |
4 | mar de goma |
5 | Perno bloqueado |
6 | Clip de puerta 8B/12D |
7 | Soporte de conexión del clip de puerta 8B/12D |
8 | Anillo de bucle |
9 | El soporte fijo de la solapa |
10 | FDB0212E Placa abatible tipo C |
11 | Placa abatible tipo FB0212E B |
12 | FDB0212E Placa abatible tipo A |
13 | Soporte abatible |
14 | FDB026H Fijador de fibras |
15 | FDB0212E Soporte de puesta a tierra |
16 | PG13.5 Bloqueador a prueba de agua |
17 | FDB0216W Estera de salida de cables |
18 | Enlace tipo E-2 |
19 | Enlace tipo E -1; Vías de cable |
Servicios de diseño y personalización
L Proporcione el servicio todo el proceso desde el plan hasta el producto y el cliente.
L de satisfacer el requisito del cliente de personalizar el logotipo en un lugar adecuado para el producto existente.
Loméjese a los requisitos del cliente de hacer una modificación y personalización razonable para el producto existente.
l Proporcionar diseño gratuito según los requisitos del cliente después del acuerdo de cooperación firmado.
