FCST ADSS Cable de fibra óptica Aérea Jacketas individuales 1-144 núcleos

Descripción del producto

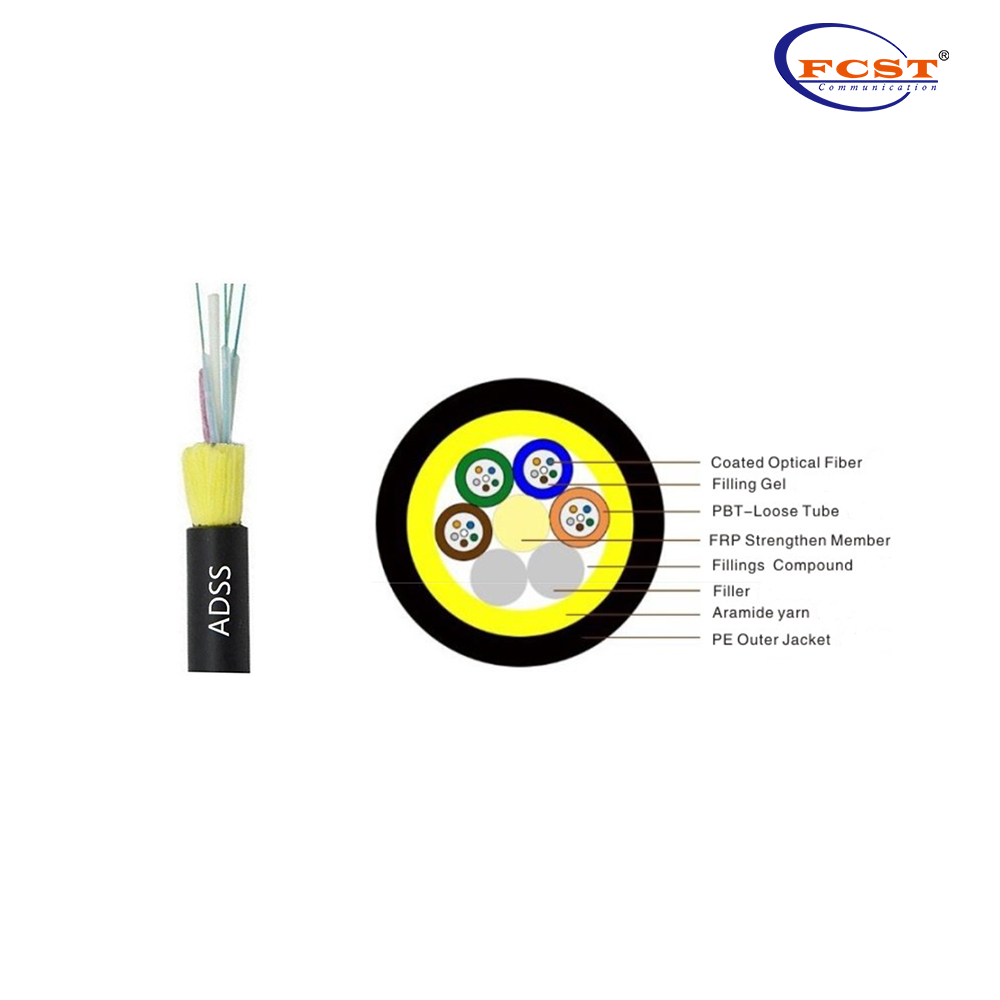

El espacio de los dos tipos de cables ópticos varía de 100 m a 1500 m. La estructura de los cables ópticos adopta una estructura retorcida de manga suelta. Los cables ópticos ADSS de 24 núcleos están compuestos de mangas sueltas (las fibras ópticas de 24 250 um se insertan en mangas sueltas hechas de alto poliéster de módulo) y se llenan con miembros de refuerzo no metálicos (FRP) alrededor del centro del cable para formar una ronda El núcleo. El espacio en el núcleo está lleno de ungüento de bloqueo de agua, y la vaina interna del polietileno (PE). El núcleo es entonces bidireccional. Dos capas de ñame aramid se torcen para reforzar el hilo. Finalmente, se extruyen la vaina de polietileno (PE) o en la vaina.

Producto  Ventajas

l  El diámetro del cable es pequeño, el peso es ligero, el tramo puede ser de 1500 m y la carga adicional en la torre es baja;

l  La resistencia a la tracción es grande, que puede exceder los 90kn;

l  Estructura no metal, buen rendimiento de aislamiento, protección del rayo;

l  El proceso de producción es sofisticado, el hilo de aramida está uniformemente estresado y tiene un excelente rendimiento de estrés y tensión; Excelente resistencia a disparos de armas; mejor resistencia a la corrosión eléctrica;

l  Se puede construir sin falla de energía, y la falla de la línea de alimentación no afecta la transmisión normal del cable óptico; fibra óptica de modo múltiple, en modo único y diseño de cable óptico integrado;

l  La forma elegante hace que el cable óptico tenga un rendimiento aerodinámico superior; La estructura de cable óptico de Medium es propicio para la instalación y el mantenimiento:

l  Una amplia gama de adaptabilidad de la temperatura y un pequeño coeficiente de expansión lineal pueden cumplir con los requisitos de entornos hostiles.

l  Rango de aplicación de cable óptico: en las líneas eléctricas nuevas y antiguas, donde se erige la línea eléctrica en el mismo poste y requiere un amplio tramo;Fuerte campo eléctrico, truenos pesados ​​y rayos, frío y otras áreas.

Especificaciones del producto

Construcción		Descripción
Conteo de fibra		24
Fibra de revestimiento de color	Dimensión	250+15μm
Color		Blue.orange.green.brown.Gris.Blanco
Tubo suelto	Dimensión	2.2 mm+0.05 mm
	Material	PBT
	Color	Blue.orange.green.brown.
Relleno	Dimensión	2.2 mm+0.05 mm
	Material	CLORURO DE POLIVINILO
	Color	Gris.
Miembro de la fuerza	Dimensión	2.3+0.05 mm
	Material	FRP
Hilo armaid	Durar	100m
	Material	Hilo armaid
Chaqueta externa	Dimensión	9.5. mm+0.5 mm
	Material	EDUCACIÓN FÍSICA
	Color	Negro

Fibras	Structura	Cable  OD (mm)	Peso  (kg/km)	Max.Operatear  Tensayo（Kn）	Max.  Anti-Pulling  Srabia  (KN)	Max.anti-Capresurado  Force  Largo Term, corto  término(NORTE)		Radio de curvatura  Dinámica estática(mm)
2-3	1+6	10.3	82	2.5	7.5	300	1000	10D	20D
22-36	1+6	10.3	85	2.5	7.5	300	1000	10D	20D
38-60	1+6	10.8	91	2.5	7.5	300	1000	10D	20D
62~72	1+6	10.8	92	2.5	7.5	300	1000	10D	20D
74-84	1+7	11.5	106	2.5	7.5	300	1000	10D	20D
96-96	1+8	12.4	120	2.5	7.5	300	1000	10D	20D
98-108	1+9	13.1	130	2.5	7.5	300	1000	10D	20D
110-132	1+10	13.9	145	2.5	7.5	300	1000	10D	20D
122-132	1+11	14.5	160	2.5	7.5	300	1000	10D	20D
134-144	1+12	15.2	175	2.5	7.5	300	1000	10D	20D

Parámetros de fibra

Elementos		Unidad	Especificación
			G.652D
Diámetro de campo de modo	1310 nm	μm	9.2+0.4
	1550 nm	μm	10.4+0.5
Diámetro de revestimiento		μm	124.8+0.7
Revestimiento de no circularidad		%	≤0.7
Error de concentricidad de revestimiento de núcleo		μm	≤0.5
Diámetro de recubrimiento		μm	245+5
Recubrimiento de no circularidad		%	≤6.0
Error de concentricidad de recubrimiento de revestimiento		μm	≤12.0
Longitud de onda de corte de cable		μm	λCC≤1260
Atenuación (max.)	1310 nm	DB/km	≤0.4
	1550 nm	DB/km	≤0.3

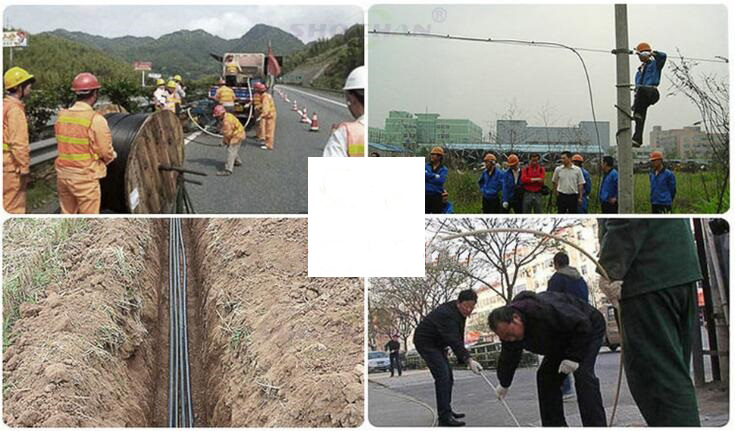

Diagrama de aplicación de productos

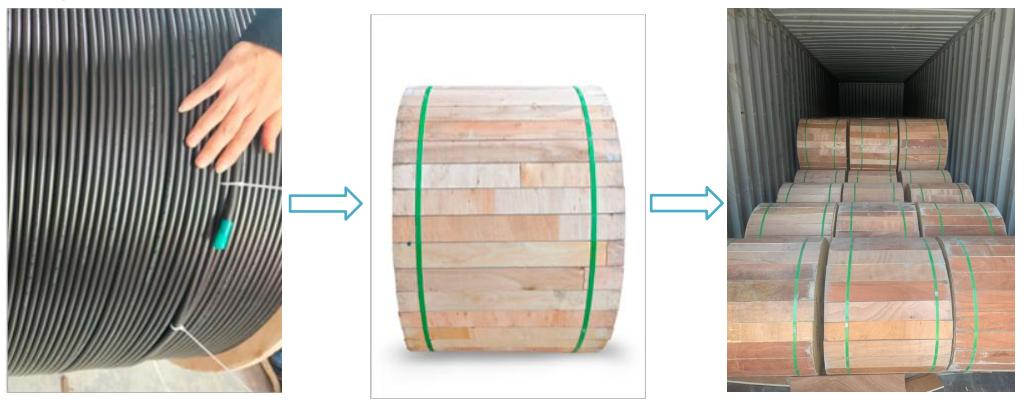

Embalaje
