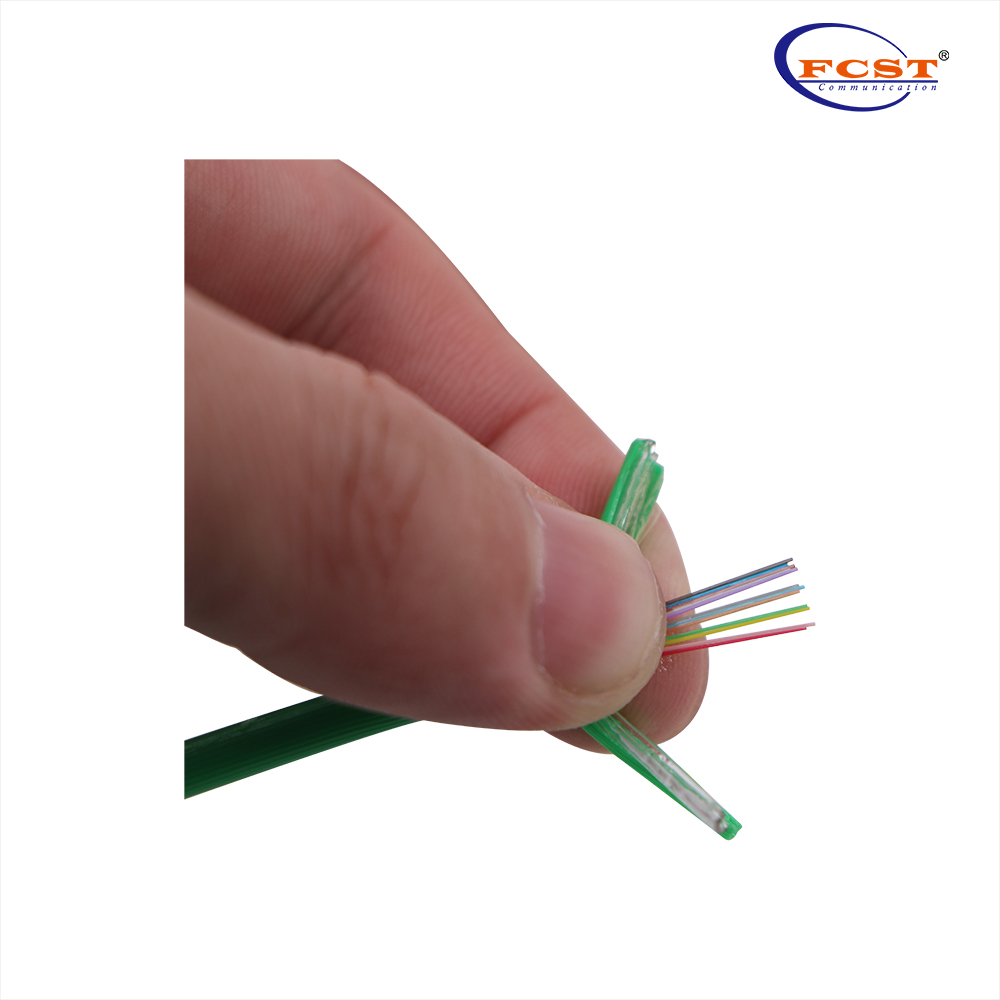

Super mini cable soplado de uni-tube
FCST
Super Mini Uni-tube Blown Cable
Descripción del producto
FCST se ha dedicado a desarrollar y producir el cable de fibra de aire soplado Desde 2003. Hasta ahora, hemos producido varios tipos de cable de aire, en eso, el Microcable con soplado de aire y el Unidad de fibra de aire soplado son los productos principales.
Se demuestra que FCST Los productos son superiores a los otros en varias pruebas de rendimiento del producto, y todos los clientes elogian los cables durante su instalación de soplado. Hasta 2010, FCST ha exportado microcables a Europa unos 10000 km y suministrado a clientes nacionales de casi 1500 km.
Producto Ventajas
l Estructura de innovación en la vaina, mejorando el rendimiento de soplado.
l Control de técnica particular, evita que la vaina se arrugue durante la instalación.
l Balance preciso de longitud de fibra, rendimiento mecánico y de temperatura estable.
l Tubo suelto de material complejo especial, reduzca el encogimiento del tubo a temperatura fría.
Estándares
A menos que se especifique lo contrario en esta especificación, todos los requisitos estarán principalmente de acuerdo con las siguientes especificaciones estándar.
Fibra óptica ... ... Itu-T G.652d、G657、IEC 60793-2-50
Cable óptico ....IEC 60794-5、IEC 60794-1-2
Tipo de cable | Gcyfxty-XB1.3(Mte + diámetro de cable) | |||
Mte2.0 | Mte2.3 | Mte2.5 | Mte2.8 | |
Conteo de fibra | 2~4 | 6~12 | 2~12 | 14~24 |
Grosor de la vaina HDPE | Valor nominal:0.20 mm, valor promedio:0.15 mm | |||
Diámetro general nominal | 2.0±0.1 mm | 2.3±0.1 mm | 2.5±0.1 mm | 2.8±0.1 mm |
Peso | 4.0 kg/km | 5.0 kg/km | 6.0 kg/km | 7.0 kg/km |
Fibra de cable Atenuación (modo singular) | 0.35db/km max @1310nm 0.22db/km max @1550nm | |||
Max. Resistencia a la tracción | 40n | 50n | 60n | 60n |
Max. Fuerza aplastante | 600n/100 mm | |||
Mínimo Radio de flexión -estatal / dinámico | 10/20 exterior Φ | |||
Temperatura | Almacenamiento -30~ +50℃ ;Instalación-10~ +40℃ ;Operación-20~ +50℃ | |||
Vida de servicio de cable (Valor estimado) | 25 años |
Rendimiento de soplado
Herramienta de soplado | Longitud de soplado típica | ||
Plumettaz:PR-140, minjet-400 etc. Presión del aire: 13bar | Cuenta de las fibras | Tipo de conducto 3.5/5.0 mm | Tipo de conducto 5.5/7.0 mm |
2~12 fibras | 800m | 1500m | |
14~24 fibras | 500m | 1500m |
Mecánico Performance
Artículo | Método de prueba | Resultados de las pruebas | Valor específico | |
Rendimiento de tensión | IEC 60794-1-2-E1 | Cepa de fibra óptica | Atenuación adicional | Max. Resistencia a la tracción = tensión permitida a corto plazo ≈2×(Permitible a largo plazo Tensión) |
Corto plazo:≤0.3% A largo plazo:≤0.1% | Corto plazo: DA <0.1 dB, Dun reversible; A largo plazo: Da ≤0.03 dB | |||
Aplastar | IEC 60794-1-2-E3 | Corto plazo: DA <0.10 dB, Dun reversible; A largo plazo: Da ≤0.03 dB; La vaina exterior no tiene una grieta visible. | Corto plazo Fuerza de aplastamiento = 600 N a largo plazo Fuerza de trituración = 300 N | |
Flexión repetida | IEC 60794-1-2-E6 | Después de la prueba, Da ≤0.03 dB; La vaina exterior no tiene una grieta visible. | R = 20 externo Φ | |
Carga de flexión = 15n | ||||
Tiempos de flexión = 25 | ||||
Torsión | IEC 60794-1-2-E7 | Después de la prueba, Da ≤0.03 dB; La vaina exterior no tiene una grieta visible. | Ángulo de torsión =±180º | |
Carga de torsión = 15n | ||||
Torsion Times = 5 | ||||
Cable de curvatura | IEC 60794-1-2-E11A | Después de la prueba, la fibra óptica puede’estar roto; La vaina exterior no tiene una grieta visible. | R = 20 externo Φ 10 girns Ciclos tiempos = 5 | |
Todas las pruebas ópticas procedieron a 1550 nm |
Rendimiento ambiental
Artículo | Método de prueba | Resultados de las pruebas | ||
Ciclismo de temperatura | IEC 60794-1-2-F1 | Atenuación adicional permitida (1550 nm) | ||
G.652B | G.652D | G.657 | ||
Da ≤0.10dB/km, Da reversible; | ||||
La penetración del agua | IEC 60794-1-2-F5B | Columna de agua: 1m, 3 m cable, período: 24 horas sin fuga de agua a través del extremo abierto del cable | ||
Flujo compuesto de llenado | IEC 60794-1-2-E14 | 70℃ ℃Período: 24 horas de flujo de compuesto de nota desde el cable |
Colores de fibra
Color de la vaina
Verde
Marcado de la vaina
La vaina exterior está marcada a intervalos de 1 metro de la siguiente manera:
FCST ABC Mini Número y tipo de diámetro de cable de fibra MTE [MM-YYYY] = Marcado de longitud en medidor =
Ejemplo: FCST ABC Mini 24 G652D Mte2.8 [04- 2014] = 1888m =
