Micro cable varado
FCST
Stranded Micro Cable
Descripción del producto
FCST se ha dedicado a desarrollar y producir el cable de fibra de aire soplado Desde 2003. Hasta ahora, hemos producido varios tipos de cable de aire soplados, en eso, el aire de aire microcable y el Unidad de fibra de aire soplado son los productos principales.
Se demuestra que FCST Micro cable sin soltería son superiores a los otros en varias pruebas de rendimiento del producto, y todos los clientes elogian los cables durante su instalación de soplado. Hasta 2010, FCST ha exportado microcables a Europa unos 10000 km y suministrado a clientes nacionales de casi 1500 km.
Producto Ventajas
l Estructura óptima del cable, alta densidad de fibra.
l Balance de longitud de fibra precisa, garantizar un rendimiento estable.
l Estructura de la innovación en la vaina, mejorando el rendimiento de soplado.
l No hay gel en el núcleo del cable para el bloqueo de agua, el bajo carbono y el medio ambiente.
Estándares
A menos que se especifique lo contrario en esta especificación, todos los requisitos estarán principalmente de acuerdo con las siguientes especificaciones estándar.
Fibra óptica ITU-T G.652D、G657、IEC 60793-2-50
Cable óptico IEC 60794-5、IEC 60794-1-2
Índice técnico
Tipo de cable | Cable de capa | |||||||||
Conteo de fibra | 4 | 12 | 24 | 36 | 48 | 60 | 72 | 96 | 144 | |
Número Of Loos Tube | 1 | 1 | 2 | 3 | 4 | 5 | 6 | 8 | 12 | |
Número Of Fmalhumorado Stracción | 5 | 5 | 4 | 3 | 2 | 1 | 0 | 0 | 0 | |
Número Of Fiber/Tube | 12 | |||||||||
Agua Bcierre Métoda | FRP OR PE Recubrimiento | Agua Hilo de bloqueo | ||||||||
Núcleo de cable | Agua Hilo de bloqueo | |||||||||
Espesor OF HDPE Sbrezo | Nominal: 0.50 mm, promedio: 0.45 mm, mínimo: 0.40 mm | |||||||||
Diámetro total | 5.6±0.1 mm | 6.4±0.1 mm | 7.8±0.1 mm | |||||||
Peso | 27 kg/km | 40 kg/km | 55 kg/km | |||||||
Max. Resistencia a la tracción | 500n | 1000n | 1000n | |||||||
Max. Resistencia aplastante | 800n/100 mm | |||||||||
Mínimo Flexión Radius-Statático | 12 exteriores Φ | |||||||||
Mínimo Flexión Radius-dinámico | 20 exteriores Φ | |||||||||
Atenuación de fibra de cable （modo singular） | 0.35db/km máximo @1310nm 0.22db/km max@1550nm | |||||||||
Temperatura Rango | Almacenamiento -40～ ＋70℃ ； Instalación -10～ ＋40℃ ； Operación -40～ ＋70℃ | |||||||||
Cable Senterto Life (Valor estimado) | 25 años | |||||||||
Rendimiento mecánico
Artículo | Método de prueba | Resultados de las pruebas | Valor específico |
Tensión Performance | IEC 60794-1-2-E1 | Corto plazo： Da <0.10 dB, Da reversible； A largo plazo： Da ≤0.03 dB； | Corto plazo：Ver índice técnico a largo plazo = 0.5 a corto plazo |
Aplastar | IEC 60794-1-2-E3 | Corto plazo： Da <0.10 dB, Da reversible； A largo plazo： Da ≤0.03 dB；La vaina exterior no tiene una grieta visible. | Corto término Fuerza de aplastamiento = 800 N de largo término Fuerza de aplastamiento = 400 N |
Repetido Bfinalizando | IEC 60794-1-2-E6 | Después de la prueba, Da ≤0.03 dB； La vaina exterior no tiene una grieta visible. | R = 20 externo Φ |
Carga de flexión = 50n | |||
Tiempos de flexión = 30 | |||
Torsión | IEC 60794-1-2-E7 | Después de la prueba, Da ≤0.03 dB； La vaina exterior no tiene una grieta visible. | Ángulo de torsión =±180º |
Carga de torsión = 50n | |||
Torsion Times = 10 | |||
Cable Bfin | IEC 60794-1-2-E11A | Después de la prueba, la fibra óptica puede’estar roto； La vaina exterior no tiene una grieta visible. | R = 20 externo Φ 10 girns Ciclos tiempos = 5 |
Todas las pruebas ópticas procedieron a 1550 nm | |||
Rendimiento de soplado
Herramienta de soplado | Longitud de soplado típica | ||
Plumettaz：PR-140, minjet-400 etc. Presión del aire: 15Bar | Conteo de fibra | Tipo de conducto 8.0/10.0 mm | Tipo de conducto 10.0/12.0 mm |
12～72 fibras | ≥1800m | ≥2300m | |
96 fibras | ≥1800m | ≥2300m | |
144 fibras | / | ≥1200m | |
Rendimiento ambiental
Artículo | Método de prueba | Resultados de las pruebas |
Temperatura Cycling | IEC 60794-1-2-F1 | Atenuación adicional permitida (1550 nm) |
G.652D/G657 | ||
a ≤0.05 dB/km, Dun reversible； | ||
Agua Penetración | IEC 60794-1-2-F5B | Columna de agua: 1m, 3 m cable, período: 24 horas sin fuga de agua a través del extremo abierto del cable |
Relleno Comitir Fbajo | IEC 60794-1-2-E14 | 70℃ ℃Período: 24 horas No hay flujo compuesto del cable |
Colores de fibra
NO. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Color | Azul | Naranja | Verde | Marrón | Gris | Blanco | Red | Negro | Amarillo | Violeta | Rosa | Agua |
Colores de tubo suelto (Los colores del tubo suelto se pueden determinar por el requisito del cliente)
NO. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Color | Azul | Naranja | Verde | Marrón | Gris | Blanco | Red | Negro | Amarillo | Violeta | Rosa | Agua |
12～72 fibras: 1～6 colores, 96 fibras: 1～8 colores, 144 fibras: 1～12 colores.
Colores de cuerda llenos
Todas las cadenas de relleno no están coloreadas. (natural).
Núcleo de cable
Sz Stranding.
Color de la vaina
Negro.
Marcado de la vaina
La vaina externa está marcada en intervalos de 1 metro de la siguiente manera: número de ABC FCST y tipo de fibras de fibra por tubo × conteo de tubo [mm-yyyy] = marcado de longitud en metro =
Ejemplo: FCST ABC 48 G652D 12 × 4 [04- 2014] = 6888m =
Longitudes de entrega
Las longitudes de entrega estándar son de 2 km, 4 km, 6 km, 8 km con una tolerancia de -1%～+3%.

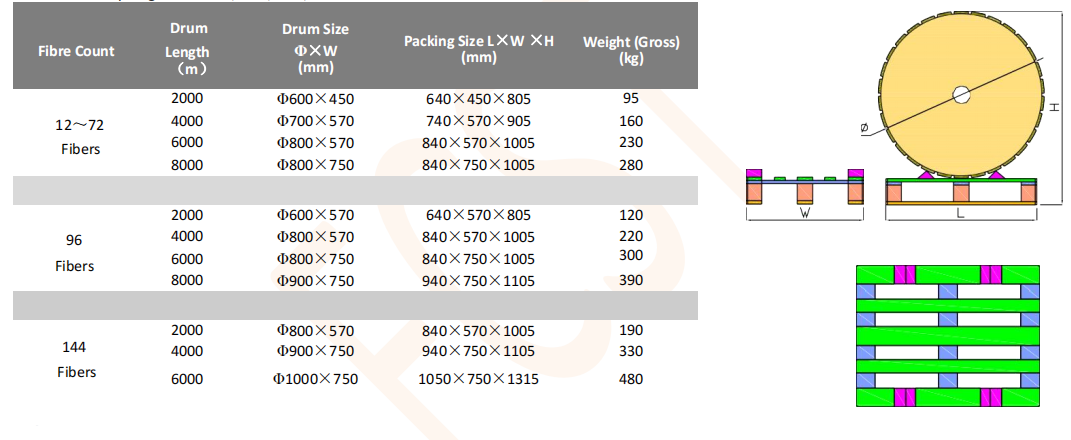

Embalaje
Tambores de madera de madera o madera contrachapada con protección.
