¿Por qué son necesarios los marcadores de cables ópticos en las redes de fibra óptica?

A medida que las redes de fibra óptica se expanden bajo nuestras calles y paisajes, se avecina una crisis de infraestructura invisible: ¿cómo protegemos y ubicamos cables que no podemos ver? Cada año, los golpes accidentales con cables causan millones de dólares en daños, interrupciones en el servicio que afectan a miles de usuarios y posibles riesgos para la seguridad. La solución radica en un sofisticado sistema de marcado multicapa que crea un escudo protector alrededor de los activos de fibra óptica enterrados.

Los marcadores de cables ópticos son esenciales
1. Prevención de daños accidentales

La función principal de los marcadores de cables es prevenir daños a terceros durante las actividades de excavación. Ya sea que se trate de trabajos de construcción, paisajismo o mantenimiento de servicios públicos, cualquier perturbación del suelo representa un riesgo para los cables de fibra enterrados. Un completo sistema de señalización proporciona múltiples niveles de advertencia, avisando a las excavadoras con antelación antes de que lleguen a la infraestructura crítica.

2. Gestión y mantenimiento de activos

Las empresas de telecomunicaciones gestionan vastas redes que se extienden por miles de kilómetros. Sin sistemas de marcado adecuados, localizar cables específicos para mantenimiento, actualizaciones o reparaciones se convierte en una tarea costosa y que requiere mucho tiempo. La colocación de marcadores estratégicos permite una rápida identificación y acceso a los segmentos de la red.

3. Cumplimiento normativo

Muchas jurisdicciones exigen que los servicios públicos subterráneos estén marcados de acuerdo con estándares específicos. La identificación adecuada del cable garantiza el cumplimiento de las regulaciones locales y las mejores prácticas de la industria, protegiendo a los operadores de red de responsabilidad.

4. Documentación de red

Los marcadores físicos sirven como verificación de la verdad sobre el terreno para mapas de red y bases de datos SIG. Proporcionan puntos de referencia tangibles que pueden durar más que los registros digitales y permanecer accesibles incluso cuando fallan los sistemas electrónicos.

La estrategia de marcado multicapa

Un robusto sistema de marcado de fibra óptica emplea múltiples productos de identificación a diferentes profundidades de enterramiento, creando capas de protección redundantes. Así es como cada componente funciona en conjunto:

Capa 1: Advertencia de superficie (0,3-0,45 m / 12-18 pulgadas)

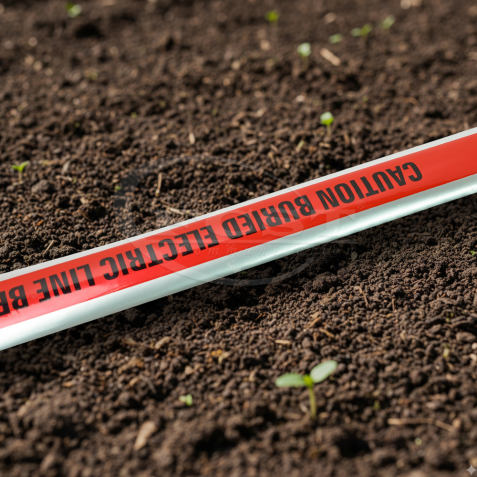

Cinta de advertencia detectable FCST-DWT

La primera línea de defensa se encuentra justo debajo de la superficie. La cinta de advertencia detectable es una cinta de colores brillantes (normalmente naranja para telecomunicaciones) incrustada con elementos metálicos. Cuando las excavadoras comienzan a excavar, lo primero que encuentran es esta cinta, lo que proporciona una advertencia visual inmediata de que los servicios públicos se encuentran debajo. Los componentes metálicos permiten que la cinta sea detectada por equipos electrónicos de localización, incluso después de años de estar enterrada.

Capa 2: Marcadores cercanos a la superficie (0,7-1 m/27,56-39,37 pulgadas)

Marcadores cercanos a la superficie FCST-PUEM3

Estos marcadores cilíndricos proporcionan una capa de advertencia adicional para excavaciones más profundas. Ubicadas a una profundidad de enterramiento media, ofrecen una zona de amortiguamiento crucial entre las perturbaciones de la superficie y el cable real. Su diseño tubular los hace fácilmente detectables durante una excavación cuidadosa, dando a los trabajadores un último aviso antes de alcanzar el nivel del cable.

Capa 3: Protección a nivel de cable (1,5-1,7 m/59,06-66,93 pulgadas)

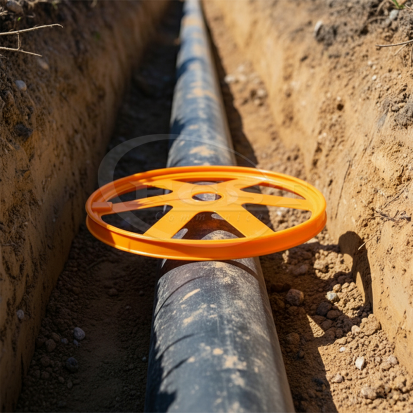

Bola marcadora FCST-MB y marcadores de disco de rango extendido FCST-PUEM4

En la profundidad de enterramiento del cable, dos tipos de marcadores brindan protección e identificación directa:

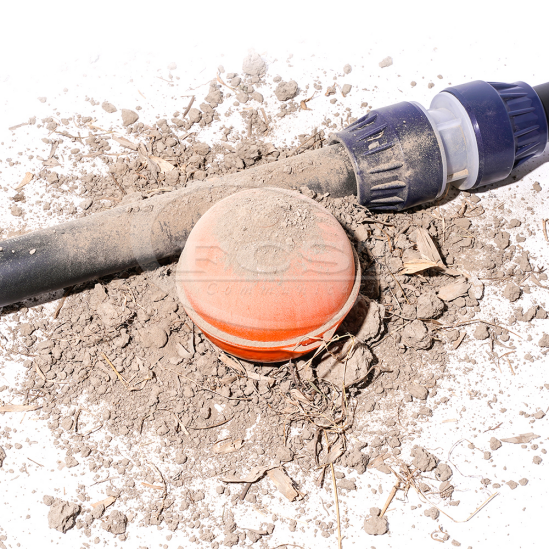

Bolas marcadoras: Marcadores esféricos que se pueden colocar directamente sobre o cerca de los cables, particularmente útiles en puntos de empalme, cajas de conexiones o cambios de dirección. Su forma tridimensional los hace detectables desde cualquier ángulo de excavación.

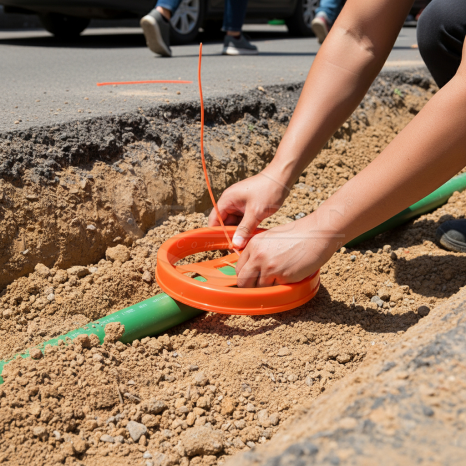

Marcadores de disco de rango extendido: Marcadores planos en forma de disco con áreas de superficie más grandes que brindan máxima detectabilidad para equipos de localización electrónica. Estos marcadores suelen contener información detallada sobre la ruta del cable, el propietario y la información de contacto.

Capa 4: Identificación subterránea profunda (2,25-2,8 m/88,58-110,24 pulgadas)

Marcadores electrónicos subterráneos pasivos FCST-PUEM1 y FCST-PUEM2

La capa más sofisticada consta de marcadores electrónicos pasivos enterrados a distintas profundidades. Estos dispositivos contienen circuitos electrónicos que responden a frecuencias específicas de los equipos de localización:

PUEM1 (2,25-2,5 m): Ubicados debajo del nivel del cable, estos marcadores sirven como puntos de referencia para el mapeo de la red y brindan verificación de que los localizadores han identificado el corredor de servicios públicos correcto.

PUEM2 (2,4-2,8 m): Los marcadores más profundos del sistema, que ofrecen documentación de la red a largo plazo que sobrevive incluso si los marcadores menos profundos son alterados o eliminados durante excavaciones anteriores.

Los marcadores electrónicos pasivos no requieren baterías ni energía. Utilizan principios de inducción electromagnética y se activan sólo cuando son interrogados por un equipo de localización compatible. Cada marcador se puede codificar con información específica sobre el tipo de cable, fecha de instalación, propietario y segmento de red, creando una base de datos subterránea permanente.

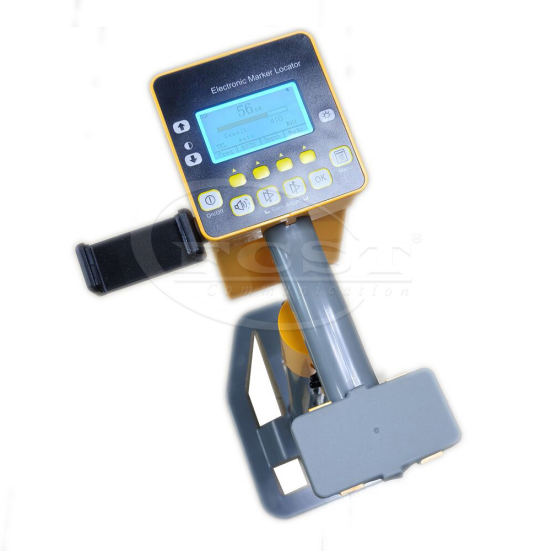

Detección y ubicación: Localizador de marcadores subterráneos FCST-UML9000

Todo el sistema de marcado sería inútil sin un equipo de detección fiable. El localizador de marcadores subterráneos FCST-UML9000 es un dispositivo portátil que se comunica con marcadores enterrados a través de señales electromagnéticas. Los operadores barren el dispositivo sobre la superficie del suelo y este les alerta sobre la presencia, la profundidad y la información codificada de los marcadores que se encuentran debajo.

Esta tecnología permite:

· Estudios previos a la excavación para mapear las ubicaciones de los servicios públicos.

· Verificación de registros de red

· Localización rápida de segmentos de red específicos

· Reducción de tiempo y costos de excavación.

· Mayor seguridad de los trabajadores

Beneficios y aplicaciones del mundo real
Proyectos de infraestructura urbana
En entornos urbanos densos donde múltiples servicios públicos comparten corredores estrechos, la ubicación precisa de los cables es fundamental. El sistema de marcado de múltiples capas permite a los excavadores distinguir los cables de telecomunicaciones de las líneas de agua, gas y electricidad, lo que reduce el riesgo de identificación errónea.

Expansión de la red rural

A medida que las redes de fibra se expanden a las zonas rurales, el desafío de reubicar los cables instalados años antes se vuelve significativo. Los marcadores electrónicos pasivos brindan confiabilidad a largo plazo y permanecen detectables décadas después de la instalación, cuando los marcadores de superficie pueden haber sido alterados por actividades agrícolas.

Respuesta de emergencia

Durante desastres naturales o reparaciones de emergencia, la rápida localización del cable puede significar la diferencia entre horas y días de restauración del servicio. Los marcadores electrónicos permiten a los equipos de respuesta identificar y acceder rápidamente a segmentos críticos de la red sin una excavación extensa.

Ahorro de costos

Si bien la inversión inicial en sistemas integrales de marcado puede parecer sustancial, el costo de un solo cable de fibra a menudo excede el costo de marcado de un segmento completo del proyecto. Más allá de los costos de reparación, las interrupciones del servicio pueden generar responsabilidad sustancial y pérdida de ingresos.

Mejores prácticas de instalación

Para lograr la máxima eficacia, la instalación del marcador debe seguir estos principios:

Redundancia: nunca confíe en un solo tipo de marcador. Combina marcadores de superficie, físicos y electrónicos.

Ubicación estratégica: Instale marcadores a intervalos regulares (normalmente entre 150 y 300 pies), en todos los cambios de dirección, puntos de empalme y cruces de carreteras.

Profundidad adecuada: asegúrese de que cada tipo de marcador esté instalado a su profundidad especificada para crear capas de advertencia distintas.

Documentación: Registre las ubicaciones de los marcadores y la información codificada en bases de datos de la red, pero reconozca que los marcadores físicos sirven como respaldo cuando los registros están incompletos o son inexactos.

Materiales de calidad: utilice marcadores diseñados para la supervivencia subterránea a largo plazo, resistentes a la humedad, los productos químicos y el estrés físico.

Desarrollos futuros

La tecnología de marcadores continúa evolucionando. Los desarrollos emergentes incluyen:

Marcadores codificados por GPS que proporcionan coordenadas geográficas precisas.

Marcadores con almacenamiento de datos ampliado para información detallada de la red.

Integración con GIS y sistemas de gestión de redes.

Rangos de detección y capacidades de profundidad mejorados.

Materiales de señalización ambientalmente sostenibles.

Conclusión

Los marcadores de cables ópticos representan un componente crítico, pero a menudo pasado por alto, de la infraestructura de fibra óptica. Al implementar un sistema integral de marcado de múltiples capas, desde cintas de advertencia en la superficie hasta marcadores electrónicos profundos, los operadores de redes protegen sus importantes inversiones, garantizan la confiabilidad del servicio y promueven prácticas de excavación seguras.

A medida que crece nuestra dependencia de las telecomunicaciones de alta velocidad, también crece la importancia de proteger la infraestructura física que hace posible la conectividad. El modesto coste de un marcado adecuado de los cables es una póliza de seguro contra fallos catastróficos, que garantiza que las redes invisibles bajo nuestros pies permanezcan invisibles de forma segura hasta que necesitemos encontrarlas.

En un mundo cada vez más conectado, estos guardianes silenciosos enterrados bajo la superficie desempeñan un papel esencial: proteger los cables que nos conectan a todos.

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------
