En la construcción de redes ODN, los costos de ingeniería , instalación y equipamiento son enormes. Por ejemplo, al instalar cables ópticos, los trabajadores experimentados deben utilizar empalmadores por fusión para empalmar fibras ópticas. En segundo lugar, la instalación es difícil y las operaciones de instalación y mantenimiento afectan la calidad de la red. Al instalar una red ODN tradicional, cada vez que agrega o reemplaza un cable óptico de usuario, necesita abrir la caja de distribución de fibra óptica , empalmar la fibra en el sitio o hacer un conector frío, luego fijar el cable óptico entrante dentro de la caja y volver a sellar la caja.

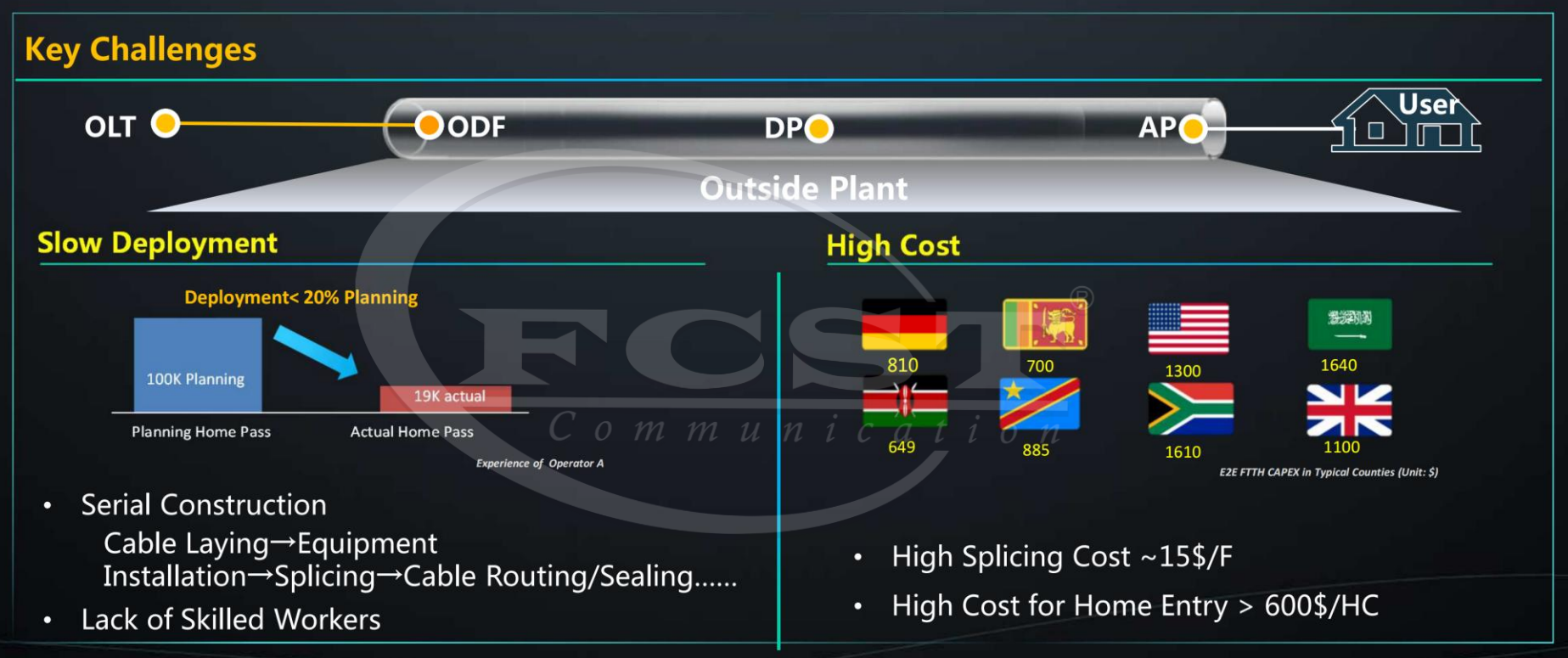

Desafíos clave en la conexión ODN
Lo más difícil en la construcción de redes ODN tradicionales es que la conexión entre cada instalación de equipo de nodo ODN y el cable óptico requiere complejas operaciones de pelado, fijación y fusión de cables ópticos , lo que requiere mucho tiempo y mano de obra. Para reducir el empalme de fibra en sitio , surgió una solución Quick ODN, que mejora la velocidad de instalación en sitio, y también se llama solución Quick ODN (Quick ODN).
Las principales tecnologías de la solución ODN rápida son las siguientes :
Tecnología clave 1: Tecnología de preconexión
En la construcción de redes ODN, el empalme de fibra óptica siempre ha sido una tarea altamente técnica que requiere técnicos en empalme de fibra bien capacitados. Esto hace que el despliegue y la construcción de cables ópticos sean costosos y lentos, y el empalme a menudo se convierte en un cuello de botella en el progreso de la construcción. La preconexión se refiere a la prefabricación de conectores de cable óptico que cumplen con los requisitos del entorno de uso en la fábrica para formar un conjunto de cable óptico prefabricado . Los conectores prefabricados se insertan directamente en el adaptador del equipo y las instalaciones del nodo en el sitio de construcción para realizar la función de acoplamiento de fibra óptica. Combinada con el uso de conectores mejorados para exteriores, la tecnología de preconexión permite que las conexiones de fibra óptica se realicen directamente fuera del dispositivo del nodo sin la necesidad de abrir la caja repetidamente.

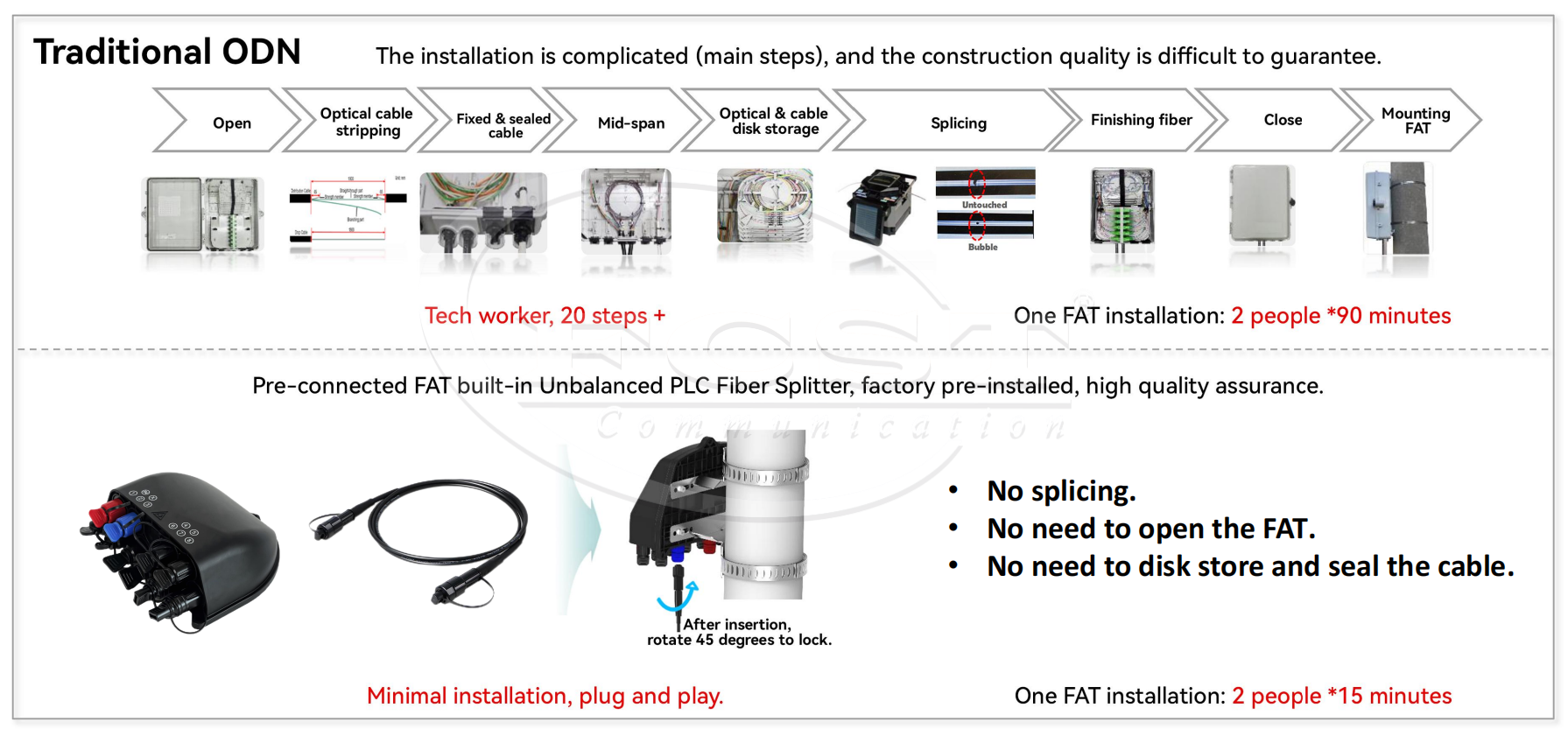

Ventajas de la solución ODN rápida
Tecnología clave 2: Redes ópticas de relación desigual
Como todos sabemos, el divisor óptico es el dispositivo óptico pasivo central de la red ODN. La señal óptica emitida por el puerto óptico OLT se transmite a una ubicación designada a través de una única fibra óptica y luego se ramifica a múltiples fibras ópticas a través del divisor óptico, creando así un puerto PON. La arquitectura de acceso a múltiples usuarios puede reducir significativamente los costos de construcción de la red al reutilizar equipos OLT y cables ópticos en secciones de alimentación y secciones de distribución. La relación de división total de las redes PON tradicionales es generalmente de 1:64 y 1:32, y a menudo se utiliza el modo de división de 2 niveles.
La solución de red basada en divisores PLC desiguales puede resolver eficazmente los problemas existentes en la implementación de ODN tradicional. Esta solución cambia la lógica de red tradicional de divisores ópticos de proporción igual. En escenarios de red típicos, agrega divisores PLC desiguales 1:2 delante del divisor óptico 1:8. El divisor óptico se basa en que la potencia óptica de entrada se divide en dos partes, como 70% y 30%, el 30% de la potencia se distribuye a un divisor óptico 1:8 y el 70% de la potencia se transmite a la caja de distribución de fibra óptica del siguiente nivel.

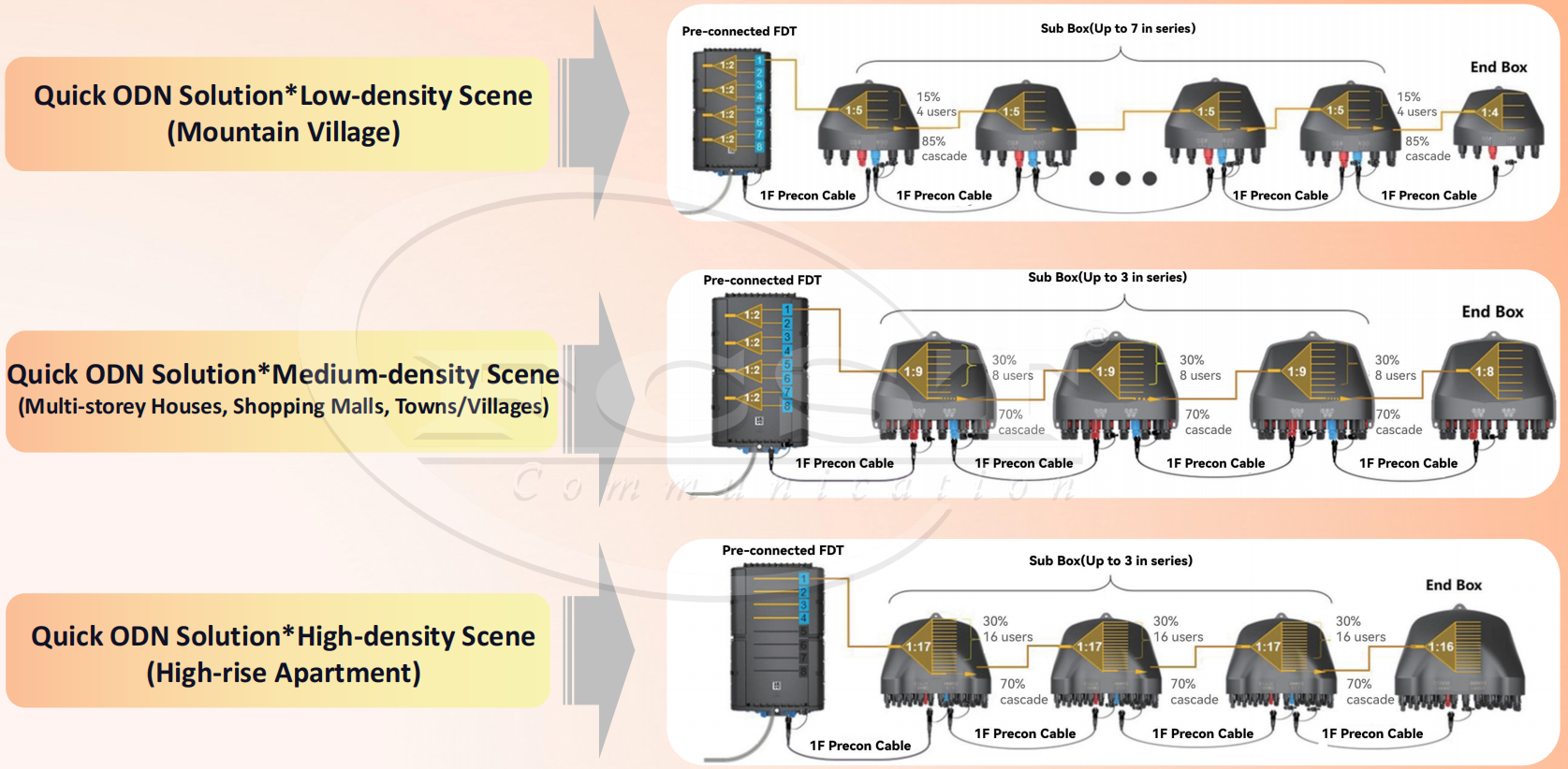

Visualización de escena de solución ODN rápida
Tecnología clave 3 : Tecnología de caja completamente sellada
Durante la construcción de redes ODN tradicionales, es necesario abrir la caja del equipo del nodo en cada punto de empalme o división y completar operaciones como la fijación de cables ópticos, el empalme de fibras ópticas y la instalación de divisores ópticos en el sitio. Durante el proceso de operación y mantenimiento, cada vez que se conecta un nuevo usuario, es necesario reabrir la caja de distribución del cable de fibra óptica y realizar nuevamente operaciones como fijar el cable entrante, empalmar y enrollar la fibra óptica. El proceso de construcción requiere altas habilidades del operador y un largo tiempo de operación, y la calidad de la construcción fluctúa mucho con el dominio de las habilidades del operador.
En vista de los problemas de calidad causados por el desempaquetado tradicional de ODN, la tecnología de caja completamente sellada en la solución de preconexión alivia eficazmente este problema. El cierre de acceso de fibra de conexión rápida completamente sellado queda completamente sellado después de que los componentes ópticos internos se ensamblan en la línea de producción de fábrica, dejando expuesta solo la interfaz de acoplamiento de fibra óptica . Plug and play in situ, con interfaces vacías protegidas por tapas antipolvo. Al agregar nuevos usuarios durante la operación y el mantenimiento posteriores, solo es necesario enchufar nuevos cables de entrada.
* Para productos relacionados con la solución ODN rápida , consulte las recomendaciones en la parte inferior.
