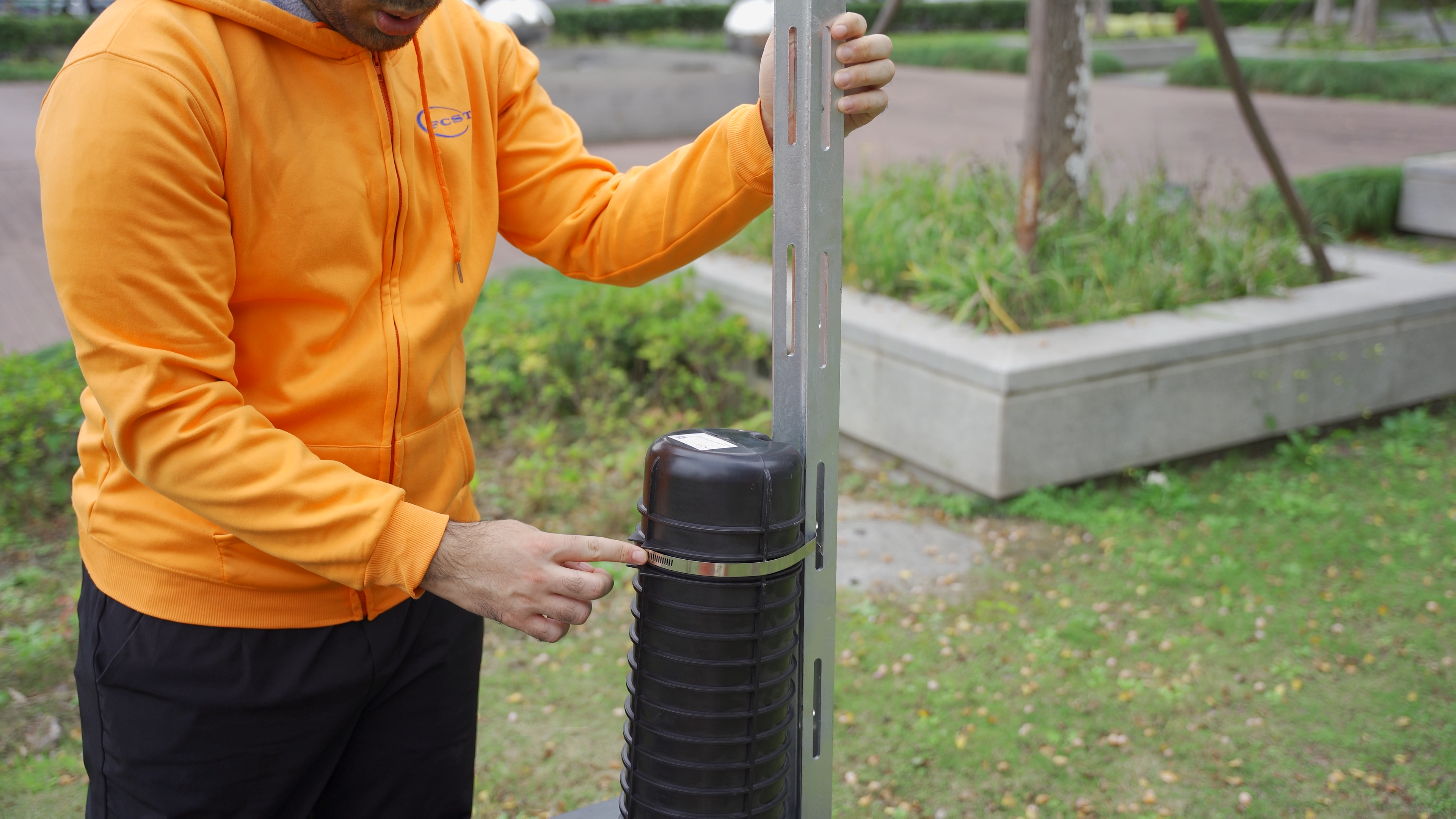

¿Cómo instalar un cierre de empalme de fibra tipo domo en un pozo de registro?

Los cables de fibra óptica se están volviendo cada vez más populares para fines de telecomunicaciones y redes debido a su rendimiento superior en comparación con los cables de cobre tradicionales. Sin embargo, para garantizar una transmisión óptima de la señal, es esencial proteger y administrar los cables de fibra, que es donde entran en juego los cierres de empalme de fibra. En este artículo, analizaremos cómo instalar un cierre de empalme de fibra tipo domo en una boca de registro.

Paso 1: preparar el área de trabajo

Antes de comenzar a trabajar, asegúrese de que el pozo de registro esté limpio y libre de escombros. El cierre debe instalarse sobre una superficie plana, así que asegúrese de que el área esté nivelada. Asegúrese de que haya suficiente iluminación, ventilación y equipo de seguridad, como guantes y gafas de seguridad.

Paso 2: Desempaque el kit de cierre de empalme de fibra

El kit de cierre de empalme de fibra tipo domo normalmente contiene los siguientes componentes:

Cuerpo de cierre tipo cúpula

Bandeja divisoria (opcional)

Prensaestopas (para entrada de cables)

brida para cables

Cinta de sellado

Manual de instalación

Asegúrese de que todos los componentes estén presentes y en buenas condiciones antes de continuar.

Paso 3: instale el prensaestopas

Inserte el prensaestopas a través del orificio pretaladrado en el cuerpo del cierre. Apriete la tuerca del prensaestopas para fijarlo en su lugar. Asegúrese de que el prensaestopas esté alineado con el punto de entrada del cable.

Paso 4: Prepara los cables de fibra.

Retire la cubierta exterior de los cables de fibra y corte los elementos de refuerzo a la longitud requerida. Asegúrese de que los cables de fibra estén limpios y libres de residuos o bordes afilados.

Paso 5: empalmar los cables de fibra

Coloque la bandeja divisoria (si la incluye) en el cuerpo del cierre. Siga las instrucciones proporcionadas en el manual para empalmar los cables de fibra. Asegúrese de que las fibras estén correctamente limpias y alineadas antes de empalmar.

Paso 6: Organiza las fibras

Después del empalme, organice las fibras y colóquelas en las ranuras o bandejas designadas. Asegúrese de que no haya exceso de fibra floja y que las fibras no estén enredadas.

Paso 7: sellar el cierre

Coloque el cuerpo del cierre sobre el prensaestopas y asegúrese de que encaje perfectamente. Utilice la cinta selladora proporcionada en el kit para sellar cualquier espacio entre el cuerpo del cierre y el prensaestopas. Asegúrese de que la cinta selladora se aplique uniformemente y cubra toda la circunferencia del cierre.

Paso 8: Asegure el cierre

Utilice la brida para cables incluida en el kit para fijar el cuerpo del cierre al pozo. Asegúrese de que el cierre esté bien cerrado y no se mueva.

Paso 9: prueba los cables de fibra

Pruebe los cables de fibra utilizando un OTDR (reflectómetro óptico en el dominio del tiempo) u otro equipo de prueba adecuado para asegurarse de que estén empalmados correctamente y funcionen correctamente.

En conclusión, instalar un cierre de empalme de fibra tipo domo en un pozo de registro requiere una preparación cuidadosa y atención al detalle. Seguir los pasos descritos anteriormente ayudará a garantizar una instalación exitosa, protegiendo y administrando los cables de fibra óptica para un rendimiento óptimo.
