FCST01178
FCST
FCST01178
Descripción general del producto

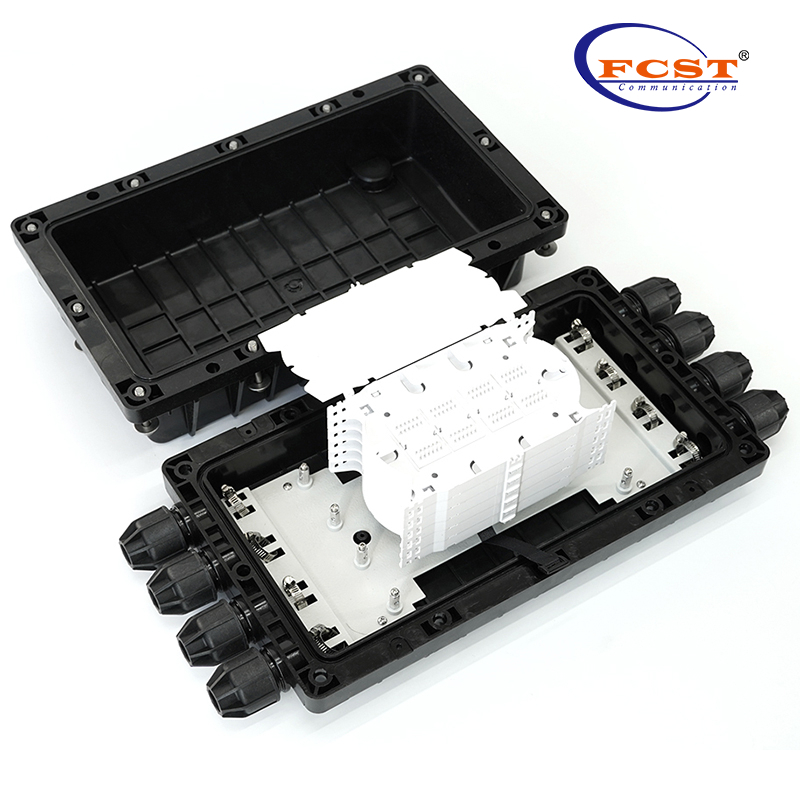

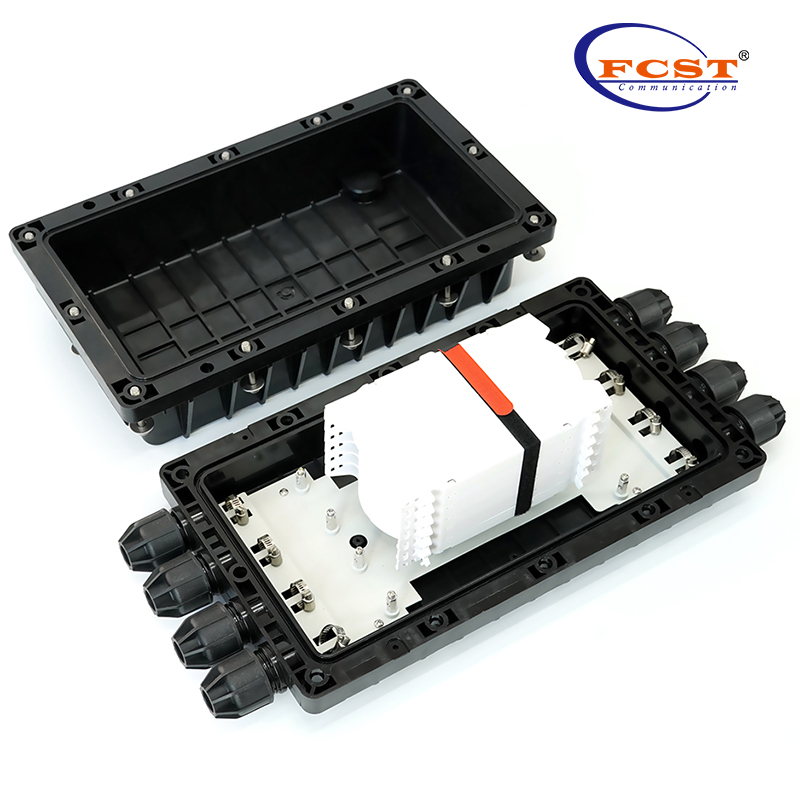

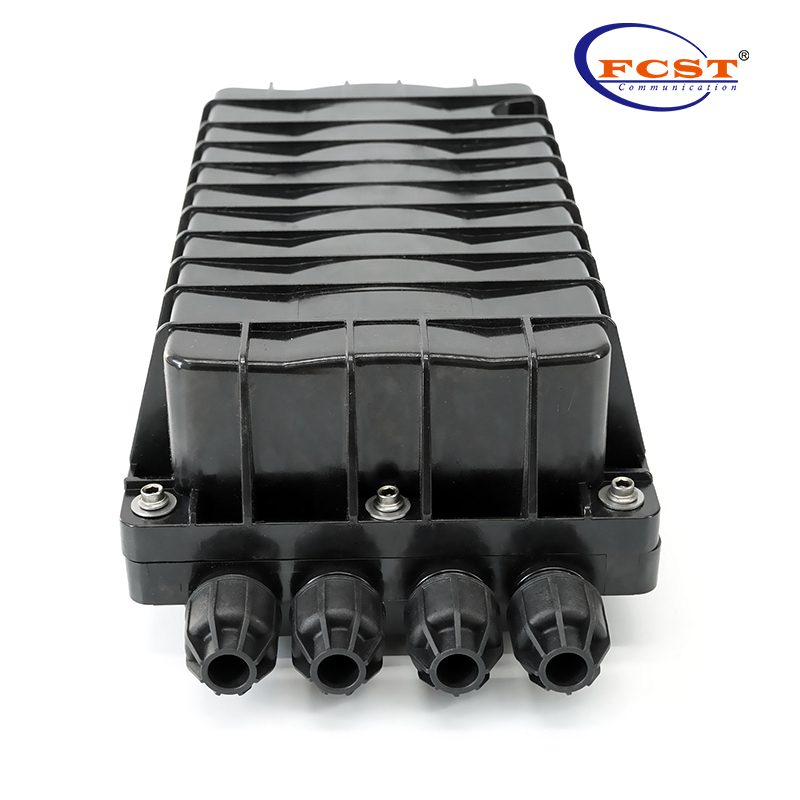

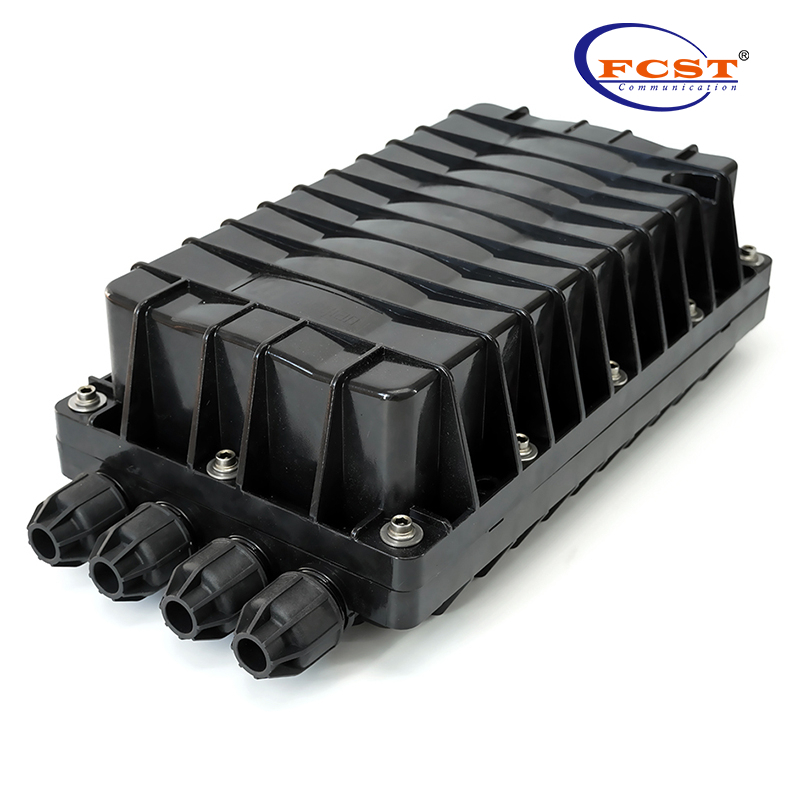

El cierre de empalme de fibra óptica 78 FCST011 proporciona espacio y protección para el empalme y la unión del cable de fibra óptica. El cierre de fibra óptica pertenece al alojamiento del sistema de sección de empalme por fusión de fibra óptica. Se aplica ampliamente a la conexión de la fibra y desempeña funciones de sellado, protección, instalación del cabezal del conector de fibra y almacenamiento.
Ventajas de productos
l Puertos: 4 entradas y 4 salidas, aplicables a cables de φ9-17 mm.
l Capacidad: Capacidad de bandeja de 24F/48F, máximo 6 bandejas de empalme
l Capacidad de empalme por fusión: mínimo 24 F, máximo 288 F
l Sellado: estructura mecánica de perno, caucho de silicona para apretar el sello, IP68
l Instalación: montaje en pared, aéreo, montaje en conducto, entierro directo
l Rendimiento: cumpla con todas las pruebas de rendimiento estándar de la industria de YD/T 814.1-2013 Cierre para cables de fibra óptica (ICS 33.180.99) y pruebas estrictas como IK9.
l Espacio satisfactorio para la colocación de juntas de fibra y almacenamiento de fibra, evitando que las juntas se vean influenciadas por el ambiente externo.
Especificaciones del producto
Construcción | Descripción |
Max. Capacidad | Sencillo : 288Núcleos |
Material | PP+GF |
Dimensión (mm) | 556* 258*156 |
Entradas/salidas | 4/4 |
Instalación | Montaje en poste, montaje en pedestal Montaje en hebra, montaje en la pared |
Peso neto ( gramos ) | 4000 |
Nivel de protección | IP68 |
Diámetro del cable de fibra | Φ 9 mm ~ φ 17 mm |
Modo de sellado | Mecánico |
Número máximo de bandejas | 6 |
Capacidad de la bandeja | 24/48F |
Información de embalaje
Construcción | Descripción |
Dimensión exterior ( L*W*H ) mm | 580* 280*190 |
Peso/PC （ kgs ） | 4.3 |
Tamaño de cartón （ l*w*h ） mm | 600* 580*410 |
Cantos/CTN （ PCS ） | 4 |
Peso/ctn （ kgs ） | 17.2 |
Servicios de diseño y personalización
L Proporcione el servicio todo el proceso desde el plan hasta el producto y el cliente.
L de satisfacer el requisito del cliente de personalizar el logotipo en un lugar adecuado para el producto existente.
Loméjese a los requisitos del cliente de hacer una modificación y personalización razonable para el producto existente.
l Proporcionar diseño gratuito según los requisitos del cliente después del acuerdo de cooperación firmado.
