FCST-LSZH-FU-XB1.3
FCST
FCST-LSZH-FU-XB1.3
Descripción general del producto
El cable óptico es una estructura totalmente no metálica, liviana y tiene cierta rigidez, tiene un cable de muy pequeño diámetro para instalación por soplado de aire en microducto. Las fibras están recubiertas con una capa de acrilato suave a modo de cojín para brindar protección a la fibra. La camisa LSZH proporciona baja fricción y mejor rendimiento de soplado a la instalación.
Ventaja del producto

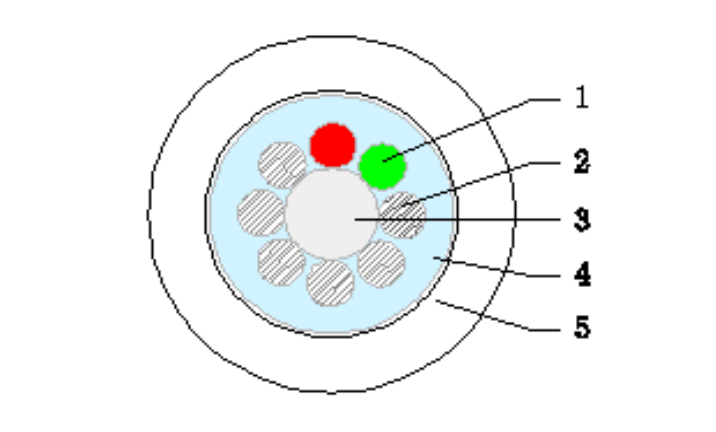

1. Fibra óptica
2. Fibra rellena
3. GFRP
4. Resina
5. LSZH
1. 2-8 opciones de fibra.
2. Apto para entrada domiciliaria.
3. Diseñado sin gel, fácil de quitar y manipular.
4. Rigidez ligera y adecuada, repita la instalación.
5. Mejor ventaja de costos en comparación con el producto tradicional.
7. Accesorios completos, menos mano de obra, menor tiempo de instalación.
8. Estructura estable, buen rendimiento mecánico y de temperatura.
9. El retardante de llama cumple con el requisito de combustión vertical de un solo cable.

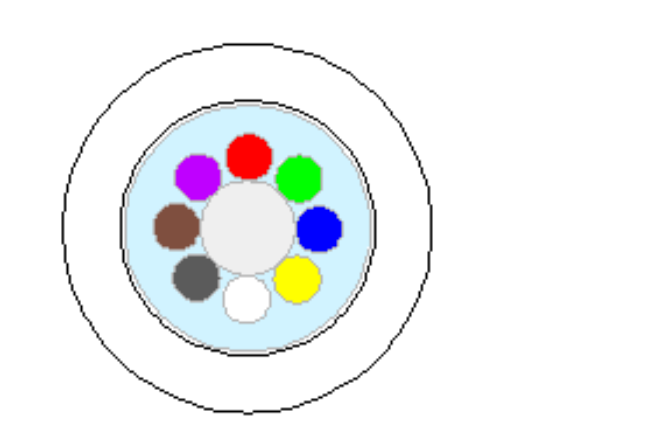

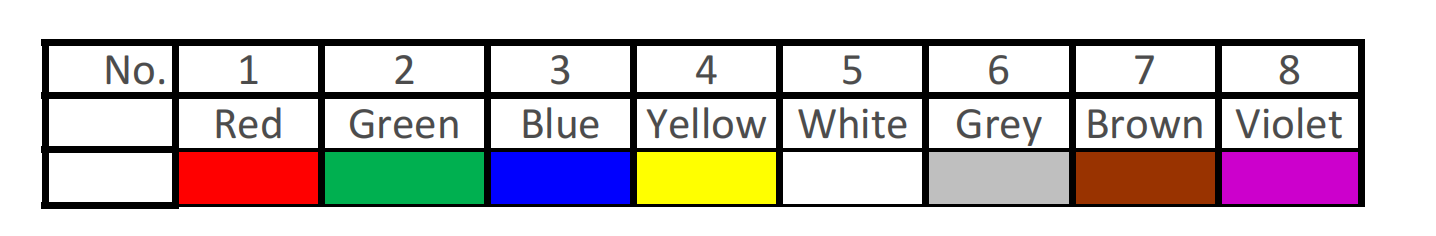

Código de color de fibra
*Se puede solicitar otro código de color mediante aviso previo.
Especificación de producto
Construcción | Descripción |
Recuento de fibra | 2-8 fibras G657A1 |
Diámetro exterior | 1,95 mm (± 0,03 mm) |
Peso | 4,4 g/m² |
Radio de curvatura mínimo | 120mm |
Color de la chaqueta | Blanco |
Atenuación | 0,40 dB/km máx. a 1310 nm | 0,30 dB/km máx. a 1550 nm |

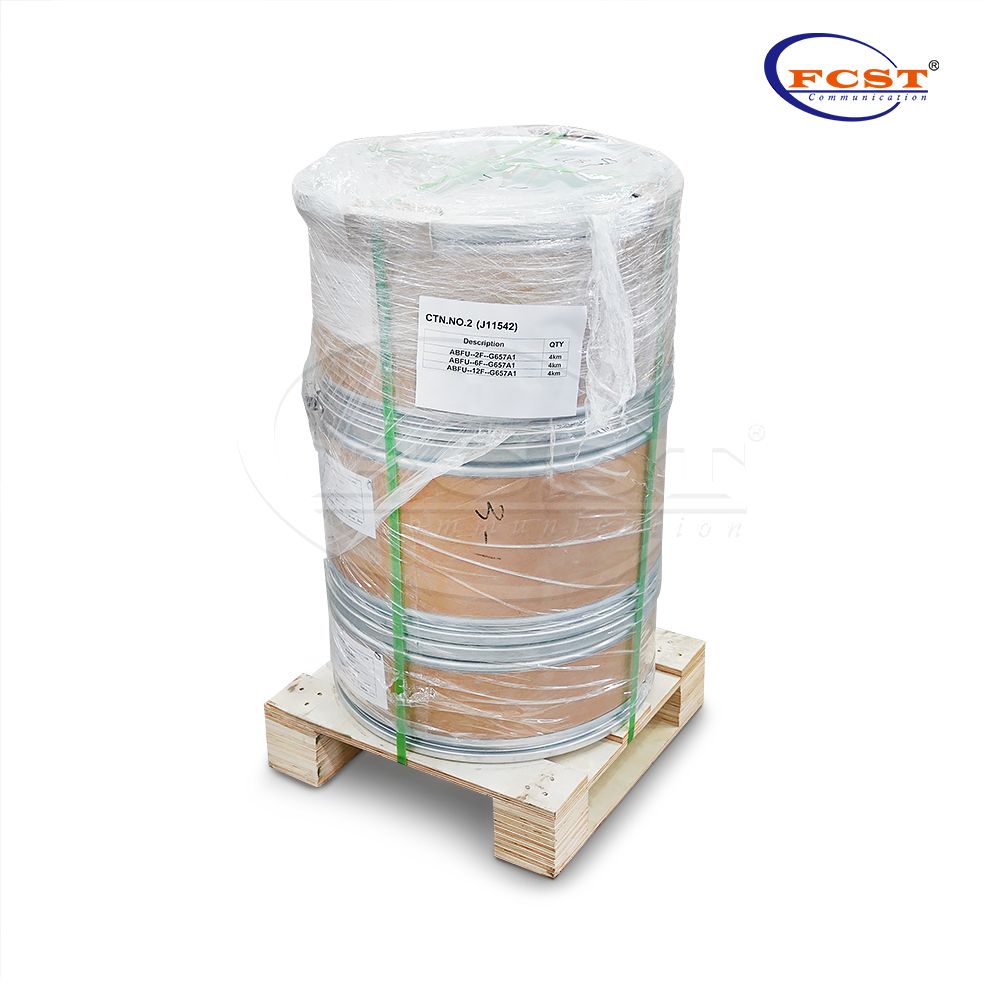

Información de embalaje. | 2000m/CNT 11KG 0.064CBM (560*560*200mm), 4000m/CNT 19.2KG 0.095CBM (560*560*300mm), las longitudes de entrega estándar son: 1000m, 2000m, 4000m con una tolerancia de 0～+5%. |
Prueba mecánica
Nota: 1 Pruebas según IEC 60794 Edición 1.0, 2008-10 2 Todas las pruebas ópticas se realizaron a 1550 nm
Tensión | Doblar | Aplastar |
CEI 60794-1-21-E1 | CEI 60794-1-21-E11A | CEI 60794-1-21-E3 |
Carga: 1xW | φ40mm*3vueltas 5 ciclos a 20℃ | 100N,60S |
Deformación de fibra ≤0,4 en MAX, | Atenuación adicional ≤0,05 dB, después de la prueba | Atenuación adicional ≤0,05 dB, después de la prueba |
Atenuación adicional ≤0,05 dB | ||
Deformación de fibra ≤0,05% después de la prueba |
Prueba ambiental
Nota: 1 Pruebas según IEC 60794 Edición 1.0, 2008-10 2 Todas las pruebas ópticas se realizaron a 1550 nm
Ciclos de temperatura | remojo en agua | Ciclo de calor húmedo |
CEI 60794-1-22-F1 | CEI 60794-5 | CEI 60068-2-38 |
-30°C, +60°C,(2 ciclos) | 1000 horas en agua, 18 ℃ ~ 22 ℃ | 25°C, 65°C, 25°C, 65°C, 25°C, -10°C, 25°C |
Atenuación absoluta ≤0,5 dB/km, durante la prueba | (Prueba después del ciclo de temperatura) ≤0,07 dB/km | Atenuación absoluta ≤0,5 dB/km, durante la prueba |
Atenuación absoluta ≤0,1 dB/km, después de la prueba | Cambio en comparación con el valor inicial | Atenuación absoluta ≤0,1 dB/km, después de la prueba |
Prueba de soplado
Número de fibras 2-8 fibras
Equipo de prueba |
Equipo:PLUMETTAZ:UM25, ERICSSON:F,Fremco |
Conducto estándar: 7/4 mm |
Presión: 10-13bar |
Distancia de soplado típica: ≥1000m |
Tiempo típico de soplado: ≥30 min |
Longitud empujable con las manos (sin presión) ≥100 m |
Estándar: IEC 60794-1-21-E24 |

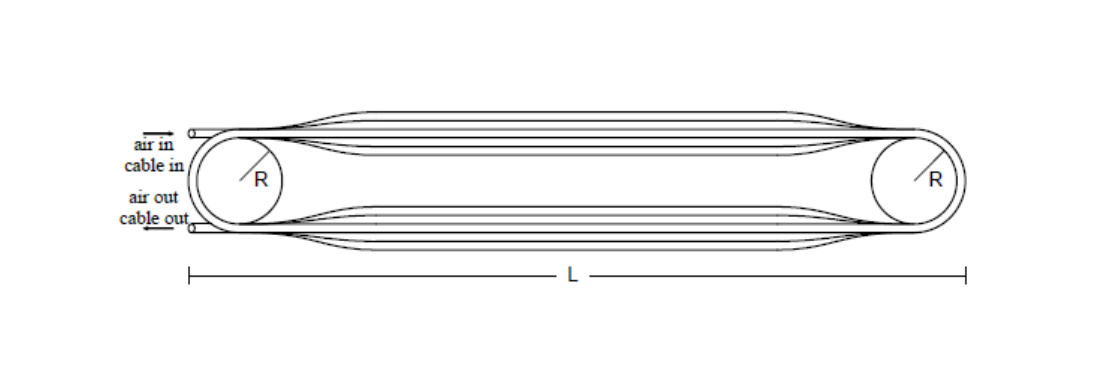

Microconducto φ7/4 mm, 1000 m (L = 100 m, R = 100 mm) |
Velocidad de soplado recomendada: 30~45m/min |

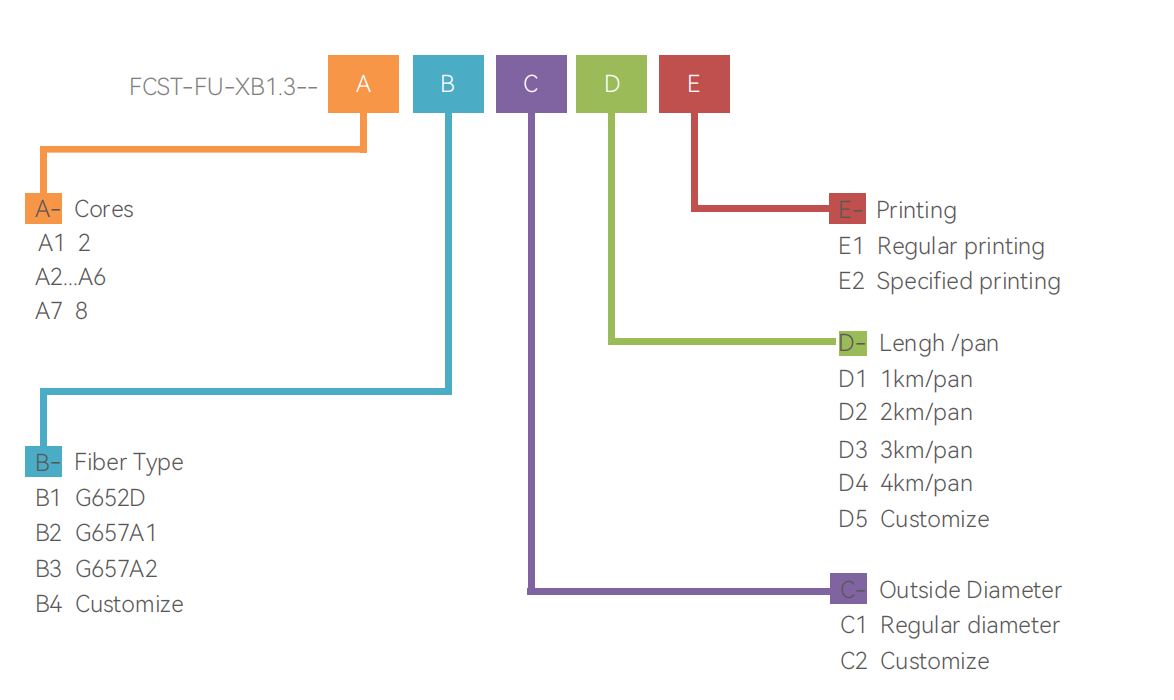

Información de pedido
*Nota: El modelo especificado se determina en función de las configuraciones opcionales. Por ejemplo: Unidad de fibra soplada con aire y empuje manual: A1-B1-C1-D1-E1.
