Los 10 factores principales que afectan la distancia de soplado

A medida que los despliegues de fibra hasta el x (FTTx) se aceleran en todo el mundo, el soplado (o chorro) de cables sigue siendo el estándar de oro para instalaciones subterráneas de microductos rápidas, de bajo daño y de alto rendimiento. Sin embargo, la distancia de soplado no está determinada únicamente por la presión del aire. Es el resultado de una sinergia a nivel de sistema entre la geometría del conducto, la lubricación, la integridad del conector, el diseño del cierre y las condiciones ambientales.

Aprovechando el ecosistema integral de instalación subterránea de FCST, incluido el lubricante FBL1000 , los conectores rectos ERPU, las cámaras de registro TH-SMC05, los haces de tubos de HDPE, los cierres de distribución tipo Y FCST16311 , etc., desglosamos los 10 factores principales que afectan la distancia de soplado y compartimos estrategias de optimización procesables probadas en implementaciones de campo.

1.Coeficiente de fricción (μ): el determinante

La variable más importante es el coeficiente de fricción entre la cubierta del cable y la pared del conducto. Incluso reducciones menores en μ aumentan exponencialmente la distancia de soplado.

✅ Optimización:

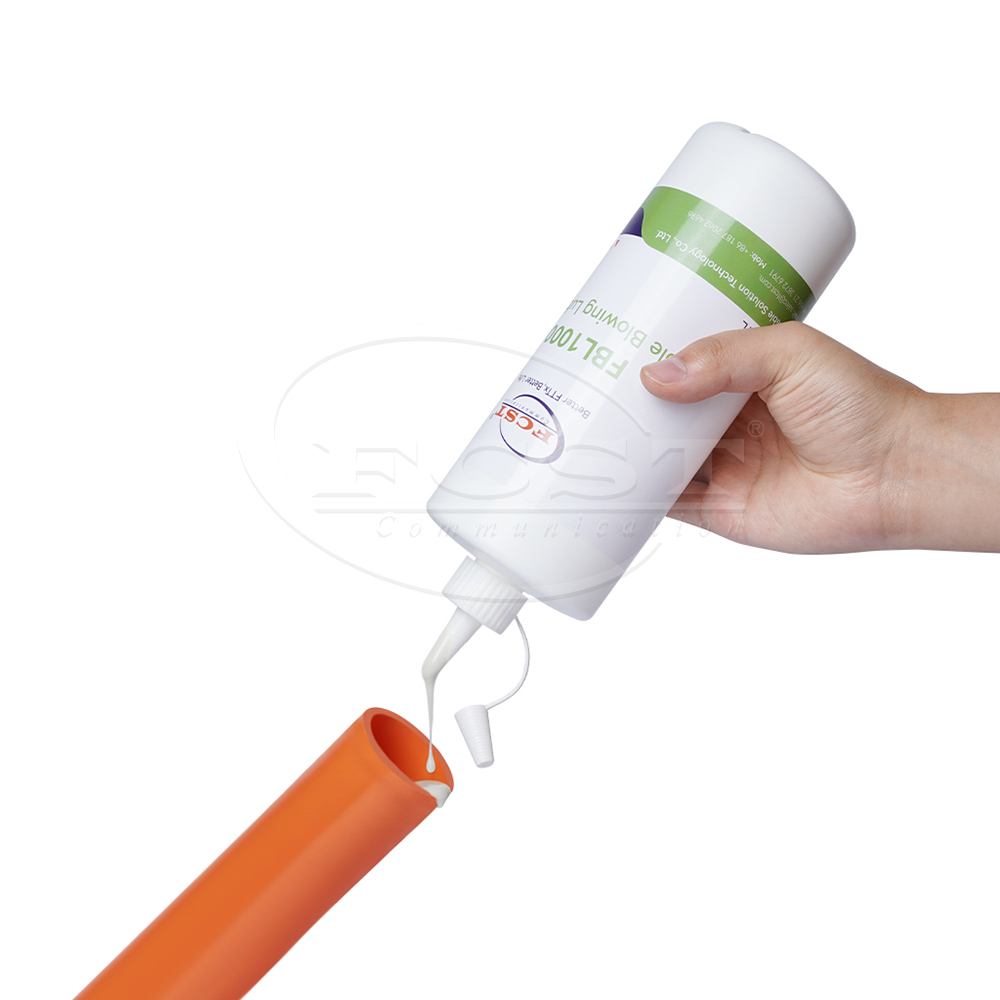

Utilice el lubricante para soplado de cables FBL1000, un lubricante concentrado, no corrosivo y de secado rápido que forma una película duradera de baja fricción. Las pruebas de campo confirman un aumento de más del 30 % en la distancia y la velocidad del soplado. Característica

► Consejo profesional: para microductos de 14/10 mm, solo 13,36 ml por 100 m (consulte la Tabla 1) son suficientes: la lubricación excesiva aumenta la resistencia.

DI del microducto (mm)	Lubricante requerido / 100m
12	23,38ml
10	16,70ml
8	13,36ml
5	10,02ml

Tabla 1: pauta de dosificación de FBL1000

2. Calidad y geometría de la superficie interior del conducto

La suavidad, la ovalidad y una identificación uniforme son fundamentales. Las superficies internas acanaladas (como los conductos HDPE de 14/10 mm de FCST) mejoran el flujo de aire, pero solo si la ovalidad es ≤5 % (según los estándares ISO/IEC).

✅ Optimización:

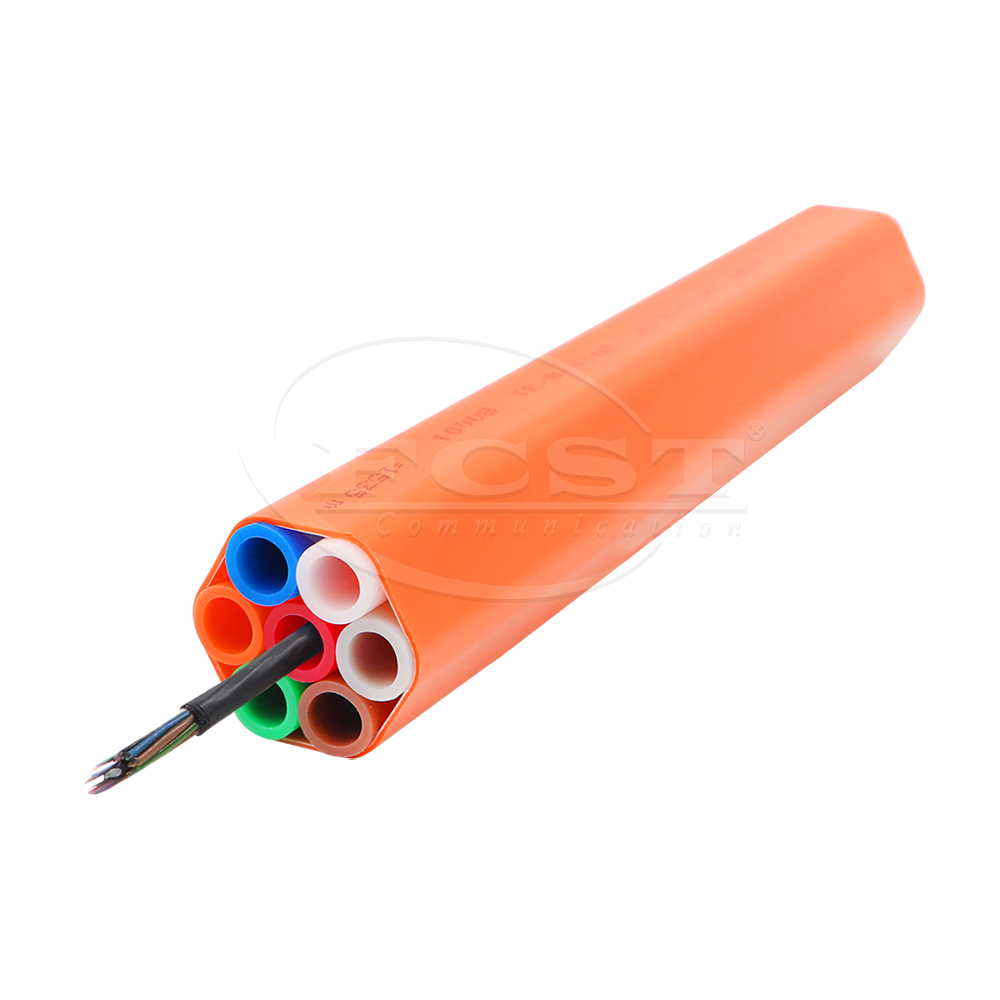

El paquete de tubos HDPE de 7 vías y 14/10 mm de FCST está coextruido con tolerancias de precisión:

· Espacio libre de identificación verificado mediante prueba de bola de acero de 8,5 mm

·Ovalidad ≤3,2% (muy por debajo del 5% máximo)

·Coeficiente de fricción ≤0,1

3. Fuga de aire del conector e interrupción del flujo

Cada conector es un punto potencial de caída de presión. Las juntas mal selladas o desalineadas crean turbulencia y pérdida de presión, lo que reduce el empuje efectivo.

✅ Optimización:

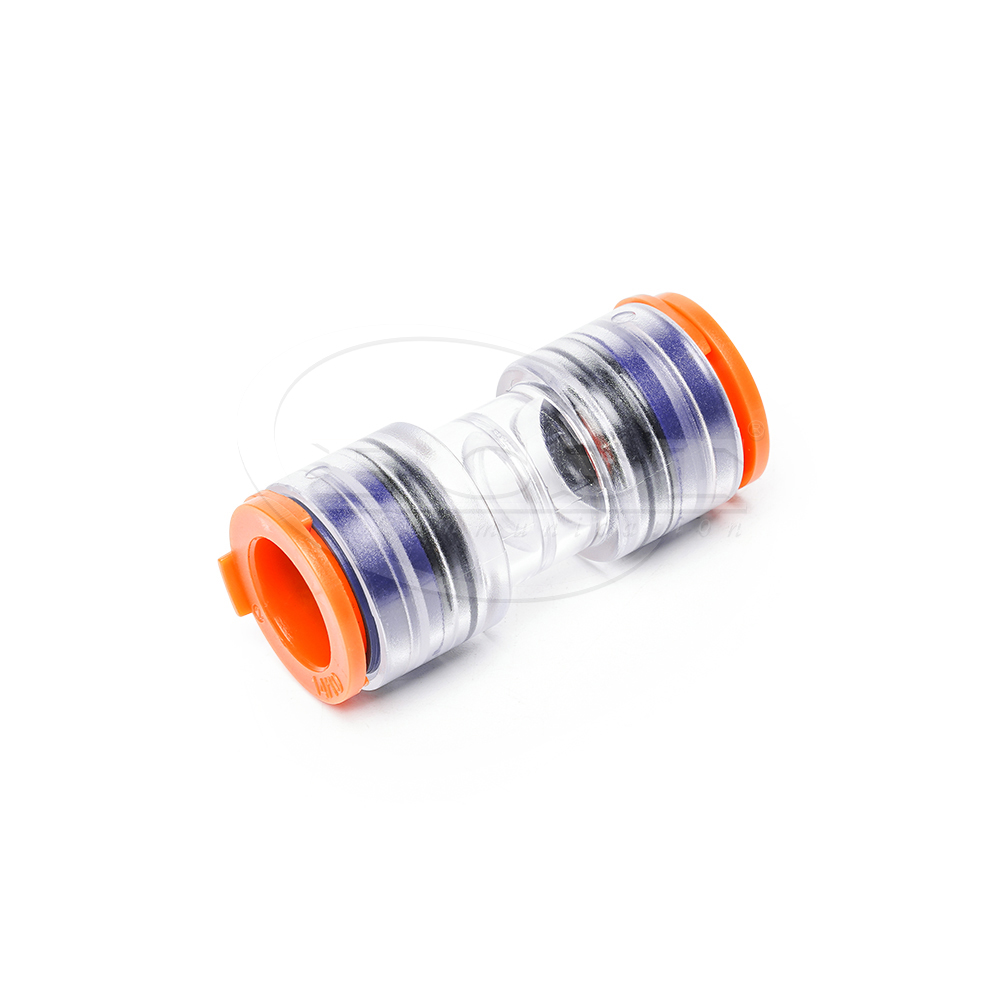

de los conectores rectos FCST-ERPU :

✔ Anillos de sellado con clasificación IP68 (EPDM)

✔ Cuerpo de PC transparente para inspección visual

✔ Montaje a presión y sin herramientas con fuerza de inserción ≤50N (≤12 mm)

✔ Certificado según EN 50411-2-8 para retención de alta presión (presión de estallido de 25 bar, funcionamiento de 20 bar)

Los datos de campo muestran que los conectores ERPU mantienen >98% de continuidad del flujo de aire en comparación con los acoplamientos tradicionales.

4. Radio de curvatura y diseño de ruta

Cada curva introduce resistencia. Una sola curva de 90° al mínimo. El radio (p. ej., 820 mm para paquete de 7 vías) puede reducir la distancia entre un 15 % y un 25 %.

✅ Optimización:

·Diseñar rutas utilizando máx. Radio de curvatura (≥12× diámetro exterior del conducto)

·Instale cámaras de registro TH-SMC05 en uniones críticas: su profundidad modular (1 a 5 capas) permite una transición suave de los cables con bastidores de cables internos (Opcional-3) para minimizar los giros bruscos.

·Utilice cierres tipo Y FCST16311 para puntos de bifurcación: el reingreso sin herramientas preserva la geometría de la ruta con el tiempo.

5. Presión del aire y estabilidad del volumen

El soplado depende de un flujo de aire constante, no de una presión máxima. Los compresores deben entregar de manera constante ≥16 bar, con pulsaciones mínimas.

✅ Optimización:

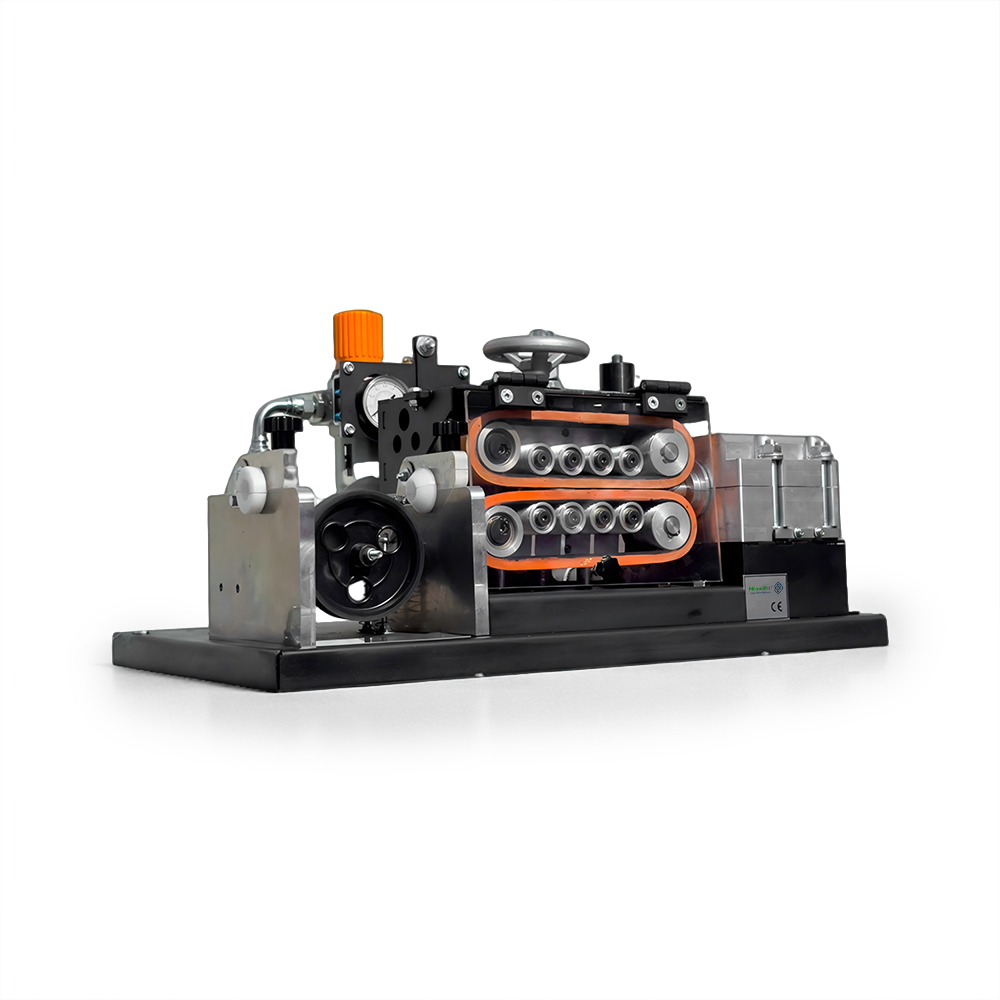

Combínelo con máquinas de soplado de fibra FCST que cuentan con control de presión de circuito cerrado y empuje de ajuste automático basado en retroalimentación en tiempo real.

6. Relación de llenado de cable a conducto

La proporción de llenado ideal es del 35 al 50%. Demasiado flojo → movimiento inestable del cable; demasiado apretado → mayor fricción y riesgo de atasco.

✅ Optimización:

El sistema de conductos modulares de FCST admite una combinación precisa:

·Conducto de 14/10 mm → ideal para unidades de fibra de 2–3 mm de diámetro

·10/8 mm → óptimo para cables de acometida individuales de 2 mm

Utilice FCST16311 con anillos de sellado personalizables para mantener el sellado IP67 en diferentes tamaños de conductos (por ejemplo, tronco: 24×10/6 mm → rama: 7×14/10 mm).

7. Temperatura de instalación

Las temperaturas frías endurecen los cables y aumentan la fricción; el calor suaviza las chaquetas y promueve la adherencia.

✅ Optimización:

Todos los componentes FCST están clasificados para un funcionamiento de –40 °C a +65 °C.

·FBL1000 sigue siendo eficaz hasta 0°C

·Conectores ERPU: instalación desde –15°C

·Cámaras TH-SMC05: sin deformación térmica hasta 65°C

Recomendación: Evite soplar por debajo de 5°C a menos que utilice cable precalentado.

8. Limpieza de conductos y preparación previa al soplado

Los residuos, la humedad o los lubricantes residuales aumentan drásticamente μ.

✅ Optimización:

·Lave los conductos con aire seco antes de inyectarlos.

·Aplique FBL1000 inmediatamente antes de soplar: su película de secado rápido evita la adhesión del polvo.

9. Calidad de la integración del cierre y de las alcantarillas

Los cierres mal sellados pierden aire; Las entradas desalineadas provocan que los cables se enganchen.

✅ Optimización:

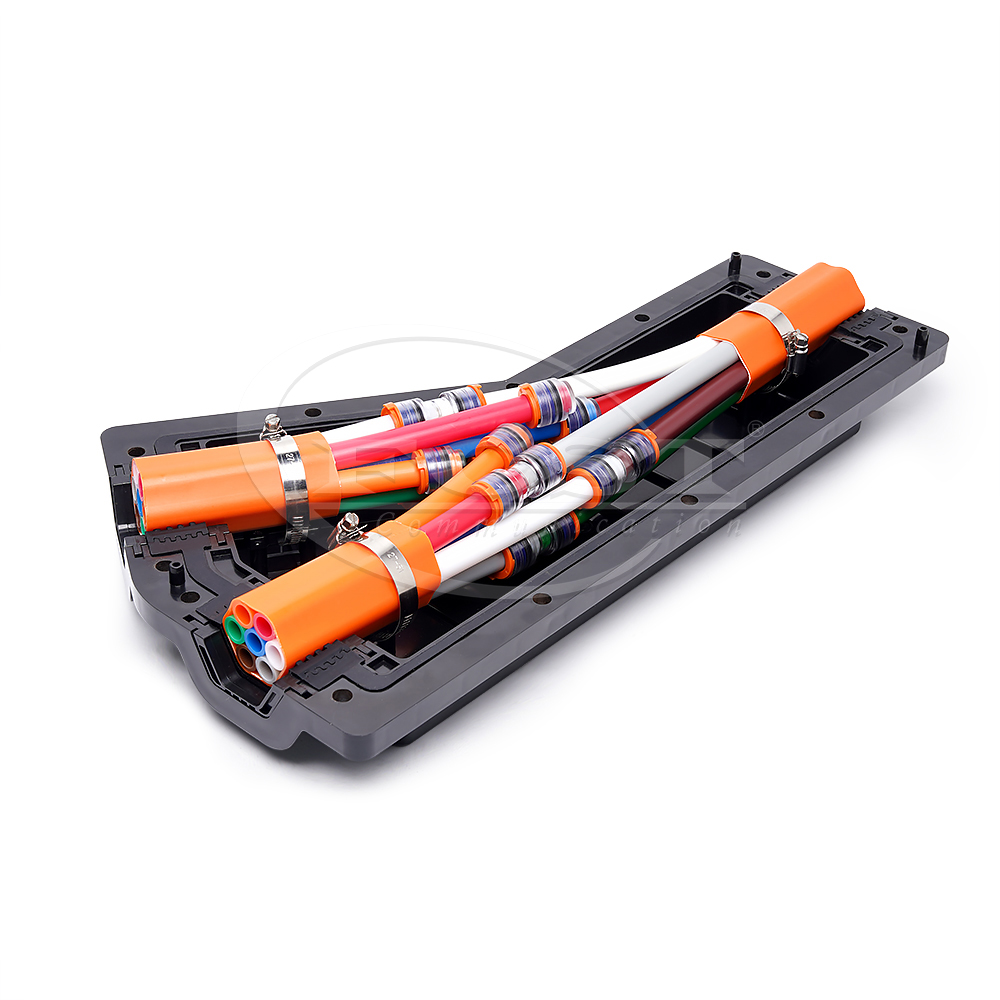

·Cierre en Y FCST16311: IP67, sellado sin gel, soporte de puerto de 1 entrada/2 salidas; no se necesita válvula de alivio de presión

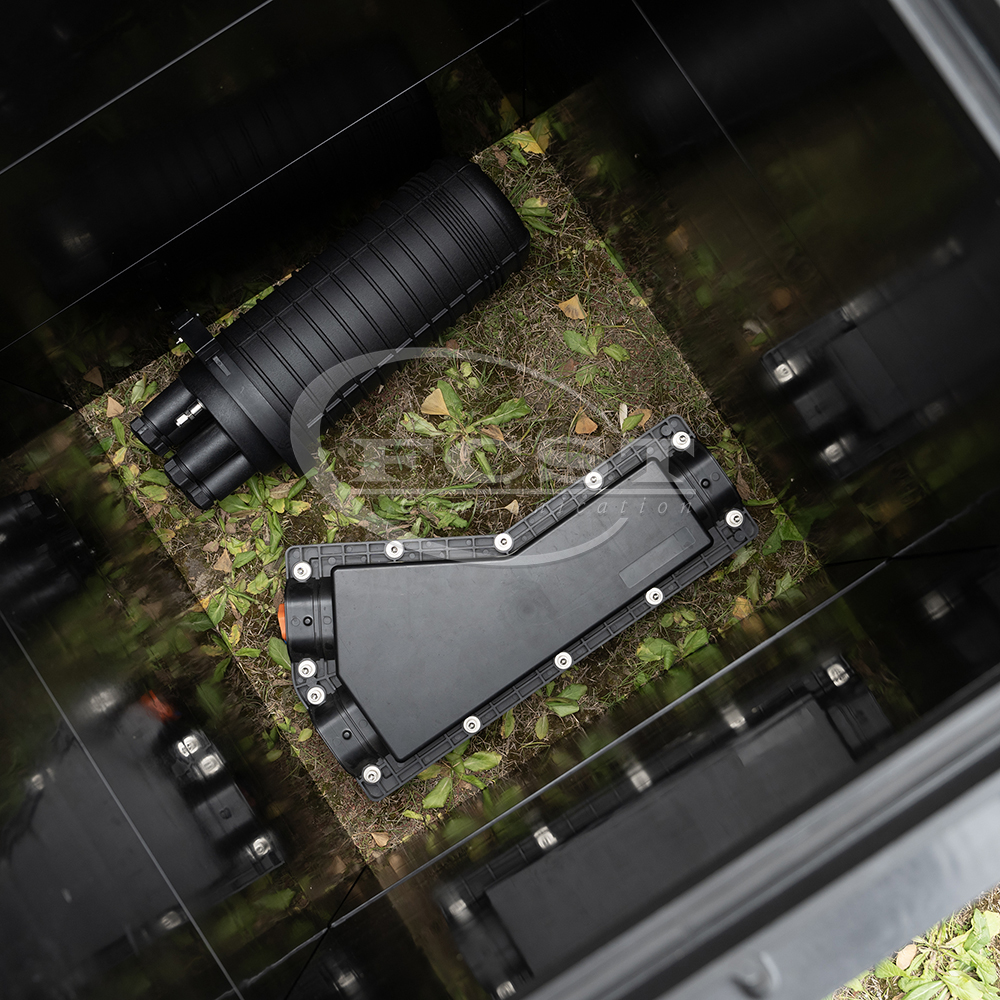

·TH-SMC05 Boca de acceso: El compuesto SMC con refuerzos transversales resiste el desplazamiento del suelo. Los marcos y escaleras FOSC opcionales garantizan la gestión vertical de los cables, eliminando la fricción inducida por el hundimiento.

10. Compatibilidad de todo el sistema

El uso de componentes de terceros que no coinciden (p. ej., conductos que no son de HDPE con conectores incompatibles) introduce microfugas y puntos de tensión.

✅ Optimización:

El ecosistema subterráneo integrado de FCST está diseñado conjuntamente para lograr la máxima sinergia:

Figura: La compatibilidad de extremo a extremo garantiza una pérdida de presión mínima y un rango de chorro máximo.

Conclusión: vaya más lejos y más rápido con FCST

Maximizar la distancia de soplado no se trata de un producto 'mágico': se trata de inteligencia del sistema. Al optimizar los 10 factores anteriores con las soluciones rigurosamente probadas de FCST, los operadores logran consistentemente:

·Distancia de soplado de un solo disparo ≥1200 m (en comparación con el promedio de la industria de 800 m)

·Ciclos de instalación un 40% más rápidos

·Tasa de daño de cable casi nula

·Vida útil de más de 25 años (clasificación ERPU y TH-SMC05)

'Mejor FTTx, mejor vida' no es sólo nuestro eslogan, es nuestra promesa de ingeniería.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
