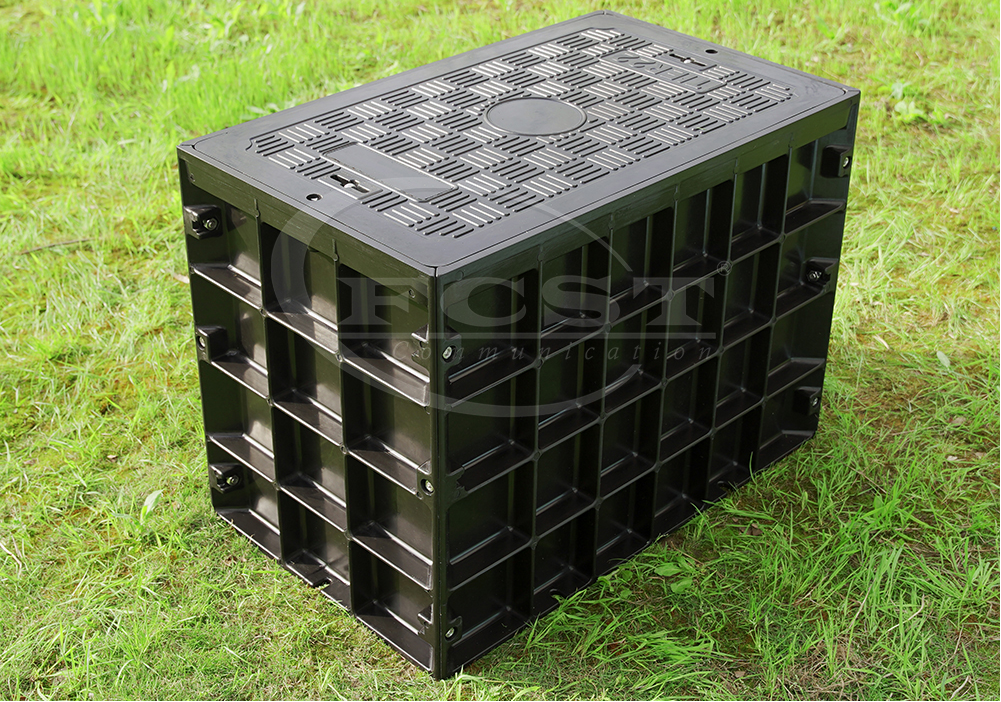

Instrucción de instalación para FCST-th-SMC08 Cámara de registro de telecomunicaciones

Instrucciones de instalación

La construcción de la Cámara de Manos de telecomunicaciones debe llevarse a cabo estrictamente de acuerdo con los estándares relevantes. Leer y seguir

Todas las instrucciones, precauciones y advertencias contenidas en este documento antes de usar el producto. El incumplimiento de todas las instrucciones, precauciones y advertencias puede resultar en lesiones personales o daños a la propiedad. El grupo FCST no asume ninguna responsabilidad por el daño causado por el mal uso del producto.

-------------------------------------------------------------------------------------------

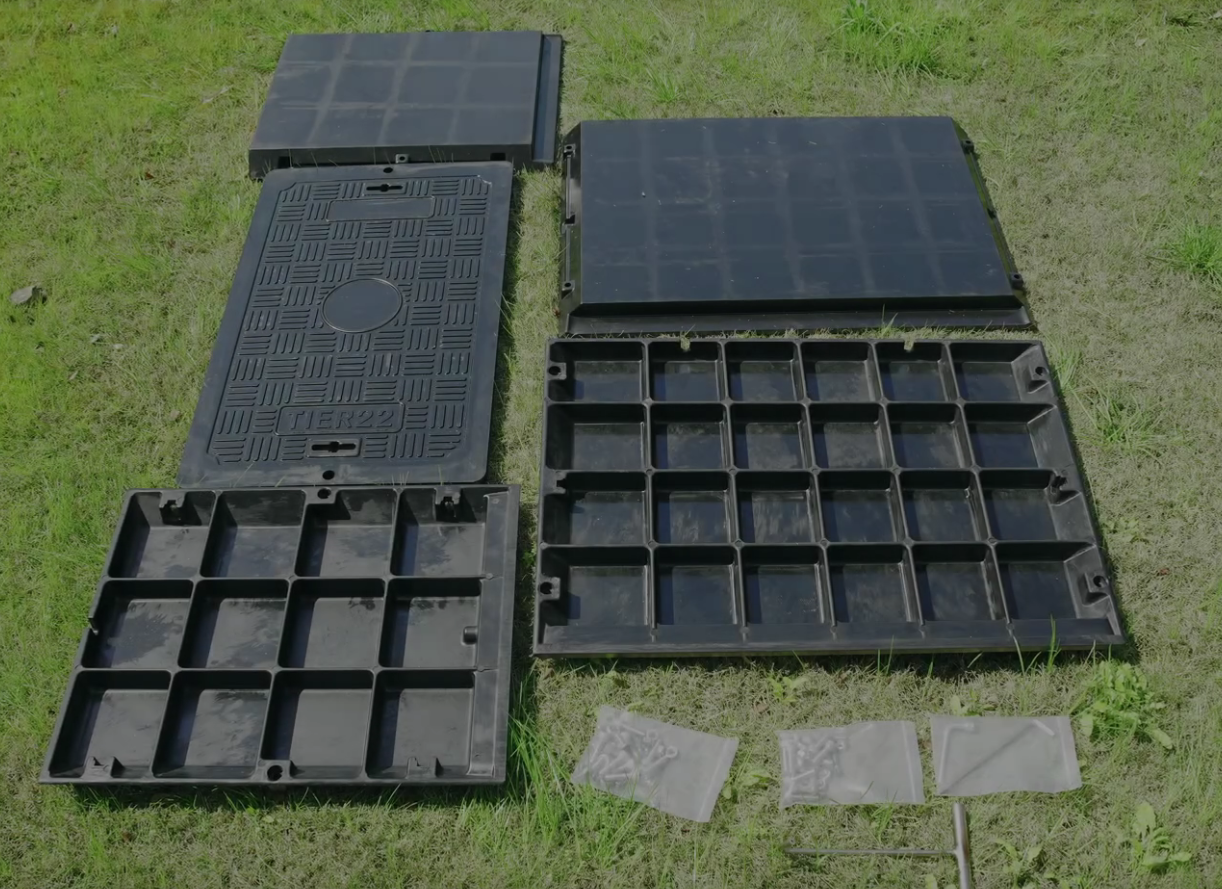

1. Prepare el pozo de mano de telecomunicaciones de fibra óptica para instalarse

Antes de comenzar a instalar el producto, debe preparar la llave hexagonal, el gancho de la cubierta de la orilla, la llave de tapa de manejo, la llave, la llave, los tornillos a juego.

-------------------------------------------------------------------------------------------

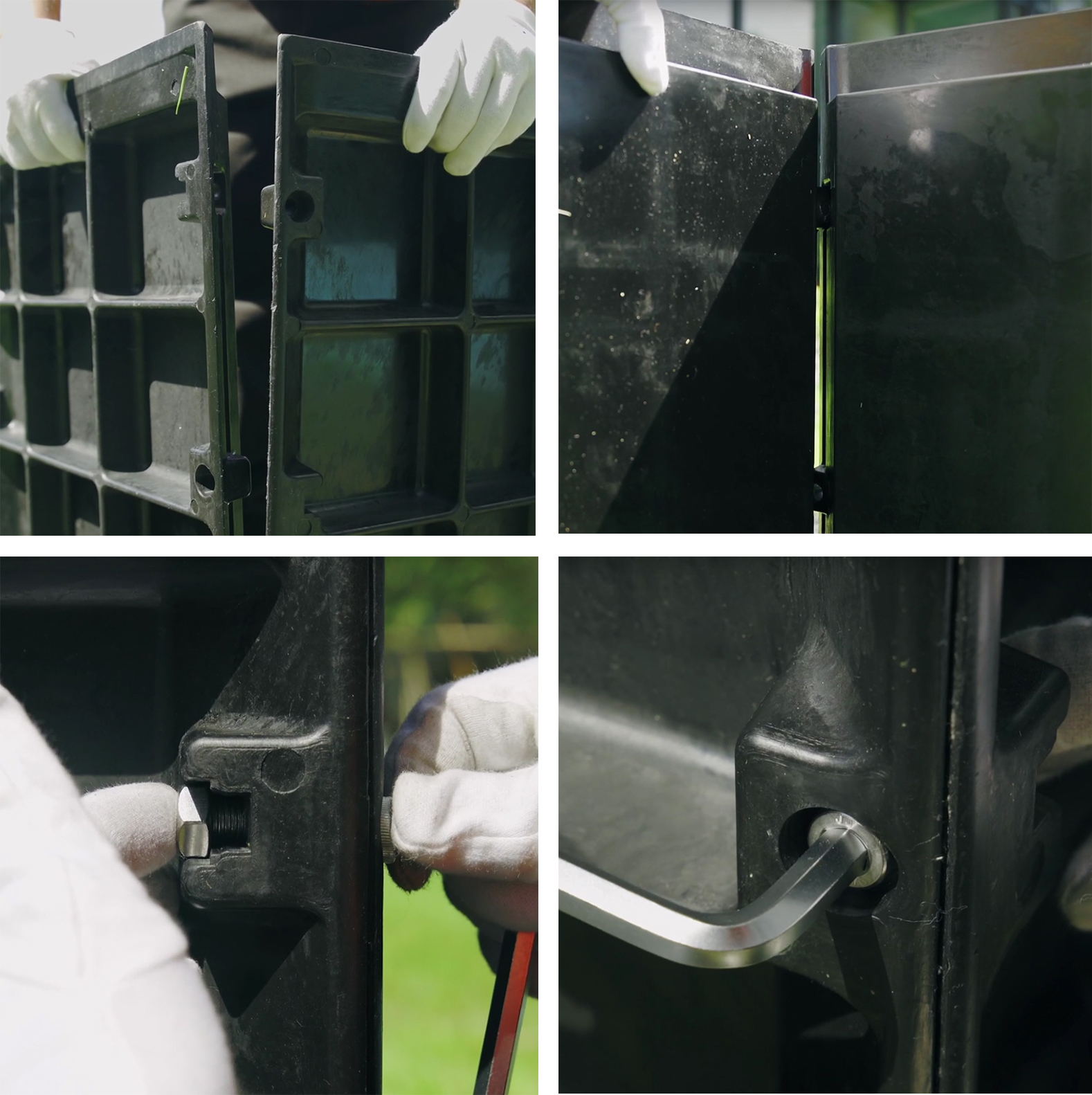

2. Instalación del panel lateral de la cámara de acceso FTTX

Ensamble los deflectores delanteros y traseros verticalmente (preste atención para alinear los agujeros durante el ensamblaje). Después del ensamblaje, coloque la tuerca de acero inoxidable en la ranura fija, coloque el perno de acero inoxidable en la tuerca y apriételo con una llave hexagonal.

-------------------------------------------------------------------------------------------

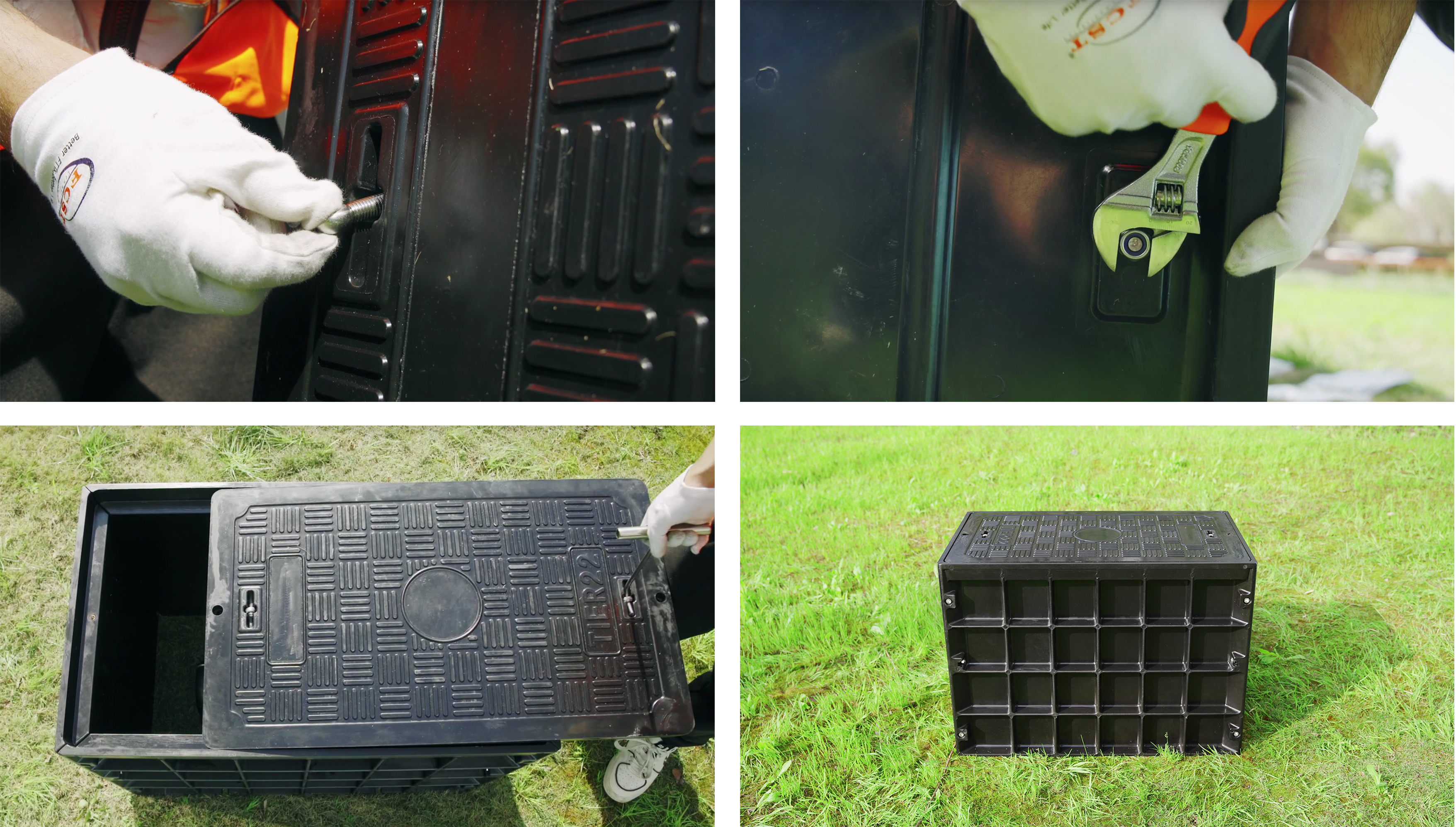

3. Instalación de la cubierta de la cámara de manejo

Ponga la tapa de la orilla en posición vertical, coloque el perno de acero inoxidable que viene con la tapa de la orilla en el orificio del tornillo de ranura, apriete la tuerca de acero inoxidable con una llave y luego cubra la cubierta con el gancho de la cubierta de la cara.

-------------------------------------------------------------------------------------------

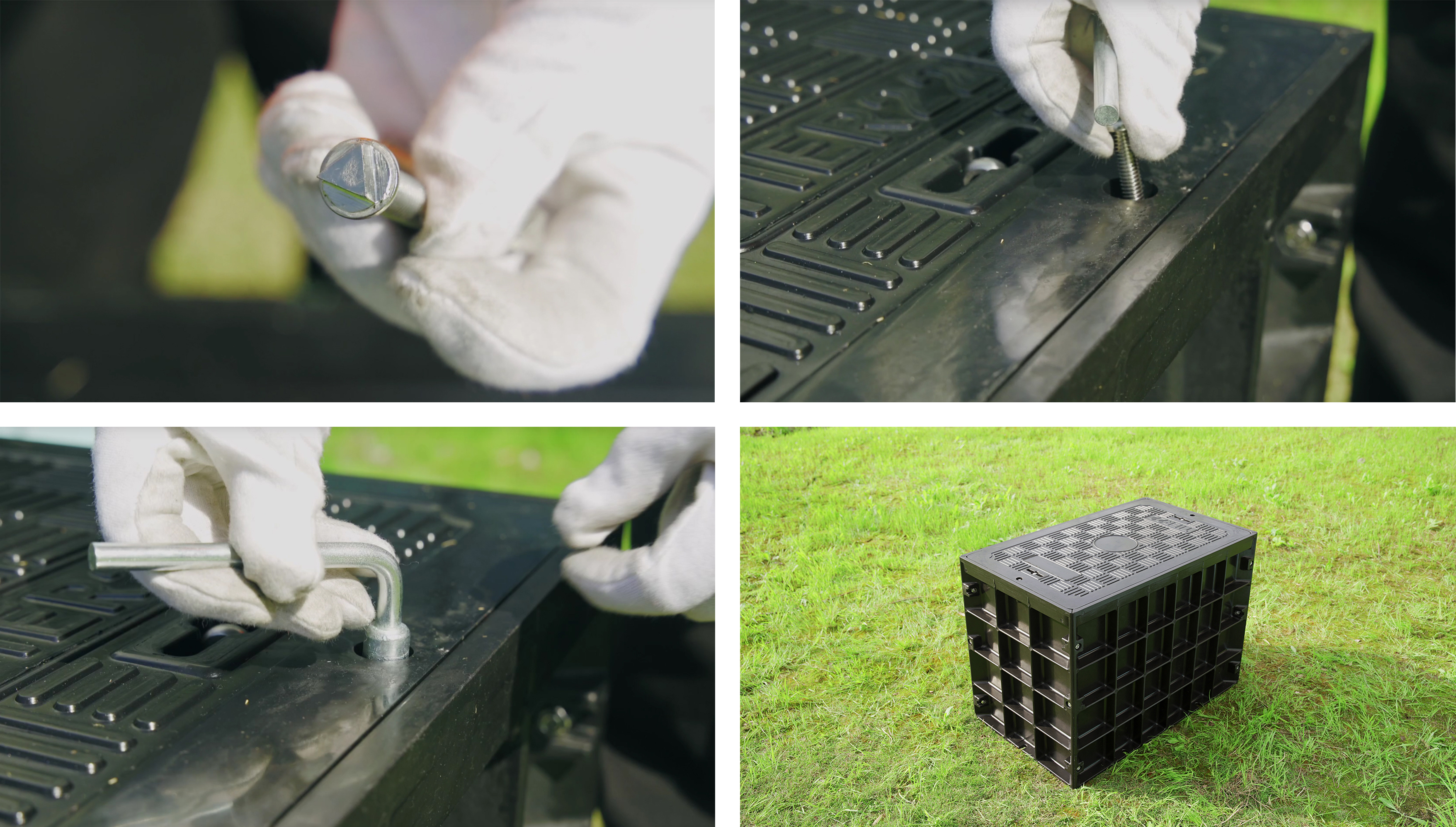

4. La sala del kit de cámara de acceso al conducto de la instalación antirrobo

Saque los pernos triangulares de acero inoxidable antirrobo y colóquelos en los agujeros del tornillo de tapa de la tapa de registro. Use la tecla de cubierta de la orilla de la orilla a juego para arreglar los dos pernos triangulares.

-------------------------------------------------------------------------------------------

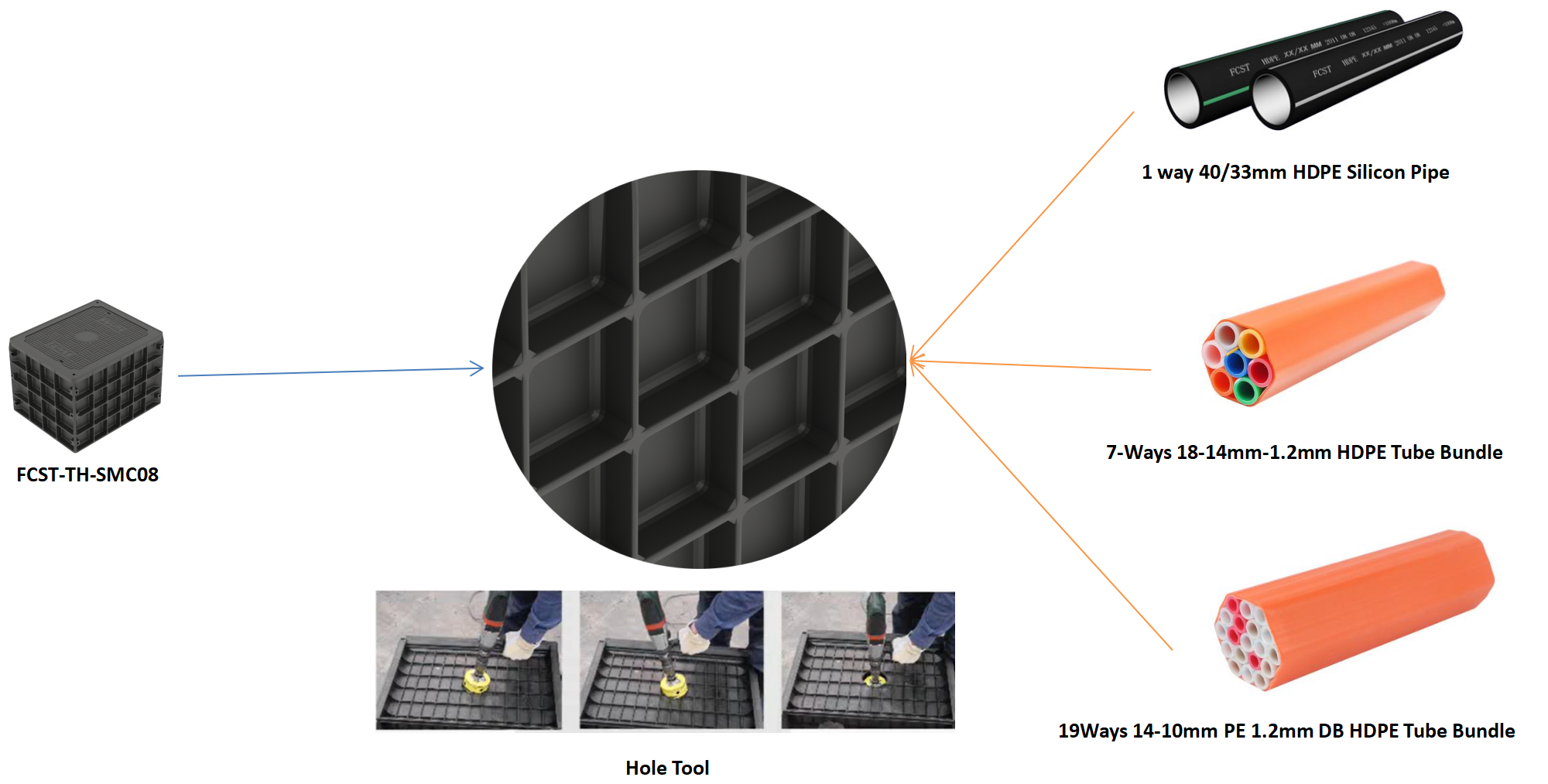

5. Instalación de agujeros de empuñadura

A cada lado del producto. El tamaño del orificio de perforación se puede ajustar en el sitio de construcción de acuerdo con el tamaño real de la tubería de silicona HDPE/microductos HDPE.

-------------------------------------------------------------------------------------------

Proceso de construcción

1. Cava el lecho de la carretera

Antes de la construcción, determine la profundidad de la bóveda de cable de fibra enterrada, determine la ubicación del pozo, rompa la estructura del pavimento, excave el suelo, el borde del pozo de la base utilizando cincel artificial, para garantizar que el borde del pozo de la base sea ordenado, liso, sólido.

-------------------------------------------------------------------------------------------

2. Vierta cemento

Limpie el fondo del pozo de base, infiltren en el fondo con agua antes de verter y vierta una capa de concreto para evitar el asentamiento. Las dimensiones del borde inferior de la cámara de la orilla con la relación longitud a ancho del concreto son de 150 mm y el grosor es de 50-100 mm.

-------------------------------------------------------------------------------------------

3. Lleva la capa de grava

Se coloca grava sobre el concreto, y el grosor de la grava es de aproximadamente 50 mm, lo cual es conveniente para que el agua en la cámara de la orilla salga.

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

4. Instalación de la cámara de la orilla

Después de ensamblar el cuerpo principal de la cámara de la orilla , colóquelo en la posición del pozo suavemente y ajuste la altura de la superficie superior del asiento del pozo para al ras con la elevación del suelo.

-------------------------------------------------------------------------------------------

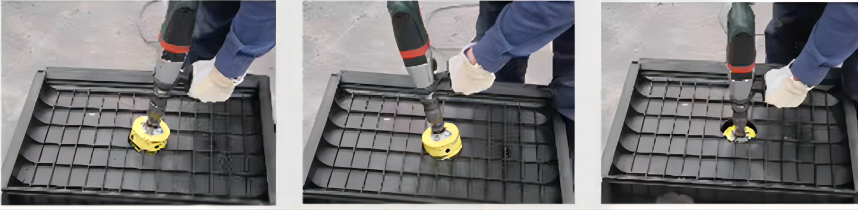

5. ​

Seleccione un abridor de orificio de aleación apropiado de acuerdo con el tamaño del hilo que se enhebrará en la pared lateral de la cámara de manejo, y luego rosca.

-------------------------------------------------------------------------------------------

6. relleno

Rellenar el suelo o la arena excavados en el pozo del pozo, y use una máquina de tampos para tampurar el suelo relleno. (Consulte la instalación para la elevación del relleno compactado desde el diagrama esquemático de tierra).

-------------------------------------------------------------------------------------------

7. vertido de concreto secundario

Vierta el concreto alrededor del marco de la cámara de la orilla para que el concreto esté a nivel del suelo.

-------------------------------------------------------------------------------------------

Consejos de seguridad de construcción

El personal de construcción debe usar cascos de seguridad y máscaras de polvo durante la operación para garantizar su propia seguridad.

-------------------------------------------------------------------------------------------------------------------------------------------------------------------
