FCST-th-SMC04
FCST
Aplicación de la Cámara de Manos SMC Telecom en la arquitectura ODN ODN (red de distribución óptica), la red de distribución óptica es una red de cable óptica FTTH basada en equipos PON. Su papel es proporcionar un canal de transmisión óptica entre el OLT y el ONU.
Tamaño del producto
Recinto | Tamaño del recinto | Hotos Over C Over Tamaño | Máximo e rror | Grado de carga de cobertura | |||||||||
L | I | W | w | H | h | C | D | E | A | B | ±3 | B125 (12.5t) se aplica a la acera, ciclelaneo, pequeños aparcamientos y Estacionamiento subterráneo. | |
Fcst-th-smc04 | 442 | 395 | 22.5 | 108 | 369 | 314 | 407 | 467 | 2φ5 | 424 | 314 | ||
Ventajas de productos
L Capacidad de soporte:
La cámara de acceso al cable utiliza material compuesto SMC termosctual de alta resistencia y alto módulo, que tiene una buena mecánica
Propiedades, estructura estable y resistencia a la deformación. La carga axial puede alcanzar 100 kN, y la carga lateral puede alcanzar 40 kN.
L Resistencia de corrosión:
La cámara de telecomunicaciones tiene una buena resistencia a la corrosión química (ácido, álcali, sal, disolvente orgánico, etc.), uso a largo plazo en el entorno subterráneo.
L Resistencia a temperatura alta y baja:
La cámara de acceso no solo tiene una alta temperatura de distorsión de calor, sino que también mantiene un buen rendimiento a bajas temperaturas. La cámara de telecomunicaciones se puede usar durante mucho tiempo a una temperatura de -40 ~ 100c.
l No conductivo:
El producto tiene un excelente aislamiento, puede mantener buenas propiedades dieléctricas y alta confiabilidad a altas frecuencias.
l Instalación fácil:
El proceso de instalación es simple y se puede completar refiriéndose al manual de instalación. La instalación del producto no será
afectado por el clima, y se puede construir todo el día.
l Bajo costo de logística:
El producto tiene una estructura simple y se puede dividir en partes, lo que ocupa un espacio más pequeño durante el transporte y el almacenamiento,
Lo cual es conveniente para el transporte de contenedores.
L Long Service Life:
El producto tiene excelentes propiedades antienvejecimiento, y la vida útil enterrada es de más de 30 años.

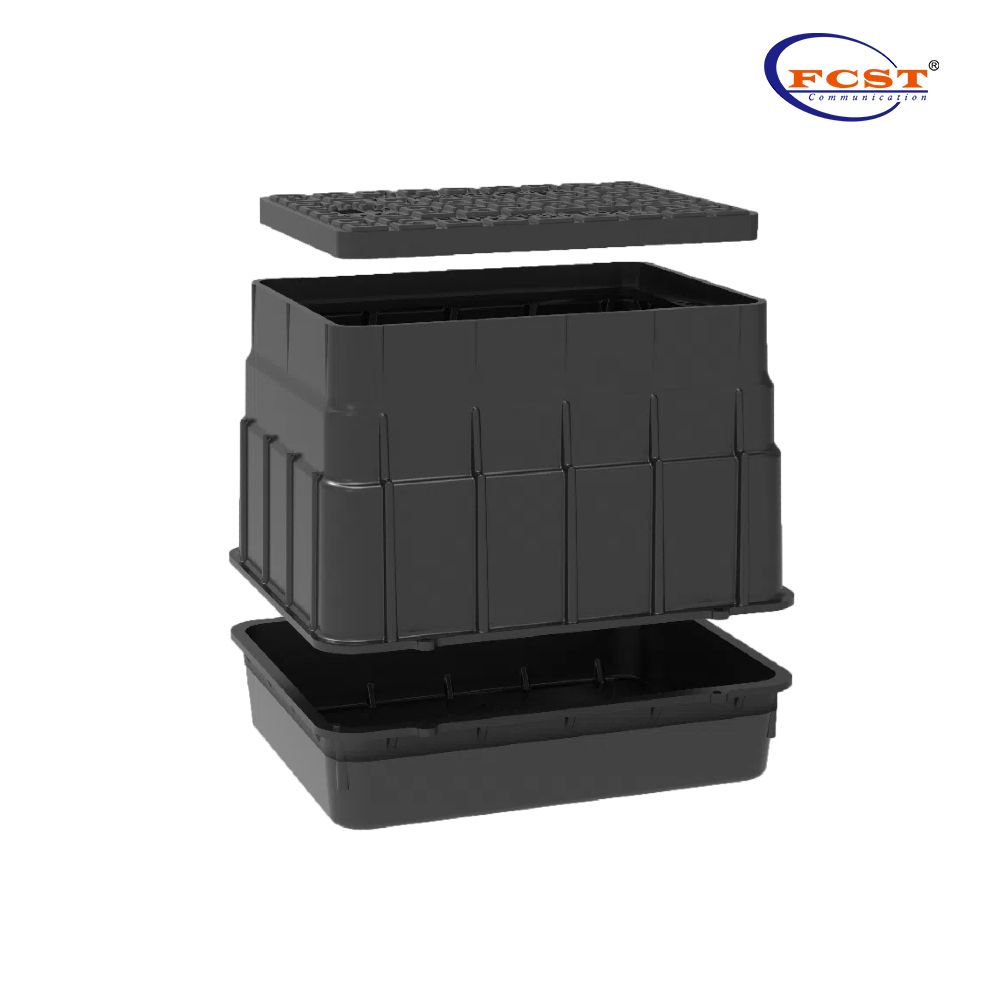

Estructura de productos
Especificaciones del producto
PRODUCTOS CULTA CON EN124: 1994.
Conformancia
Químicos | Sulfúrico concentrado A CID | S Odium H ydroxide | S odium c hloruro |
Pruebas | Empapado en la solución especificada para 48h | ||
Resultados de las pruebas | No hay corrosión obvia en la superficie, Qualityloss <1% | ||
Rendimiento mecánico
Elementos | Estándar No. | Requisitos | Resultados de las pruebas |
Resistencia a la tracción | GB/T1447-2005 | ≥ 100MPa | 105MPA |
Módulo de tracción | GB/T1447-2005 | ≥ 10GPA | 11.8GPA |
Fuerza de flexión | GB/T1449-2005 | ≥ 200 mPa | 213MPA |
Módulo de flexión | GB/T1449-2005 | ≥ 10GPA | 11.3GPA |
Dureza de impacto | GB/T1451-2005 | ≥ 80 kJ/ | 90.8kJ/ |
La dureza de Barr | GB/T3854-2005 | ≥50 | 56 |
Carga de la cámara
Tipo de cámara | FCST-th-SMC01 | FCST-th-SMC02 | FCST-th-SMC03 | FCST-th-SMC04 |
Carga de prueba axial | 100knet | 100knet | 100knet | 100knet |
Carga de prueba lateral | 40knet | 40knet | 40knet | 40knet |
Rendimiento térmico
Elementos | Estándar No. | Resultados de las pruebas |
Temperatura de distorsión de calor | GB/T1634.2-2004 | > 200 ℃ |
Fuerza de flexión | GB/T9979- 2005 (-40 ° C) | 265MPA |
Módulo de flexión | GB/T9979- 2005 (-40 ° C) | 1.43x10^(4) MPA |
Tasa de retención de fuerza de flexión | GB/T9979- 2005 (-40 ° C) | 124% |
Tasa de retención del módulo de flexión | GB/T9979- 2005 (-40 ° C) | 11.16% |
Coeficiente de expansión lineal | B/T2572-205 (26 ℃ ~ 100℃ ) | 1.66x10^(-5) |
Show de línea de producción
Show de línea de producción
Comparación de rendimiento integral
Comparación C AGORY | Elementos | Manual s tachando m yhole | SMC Telecom Manhole Chamber | Análisis comparativo |
Ingeniería de la formación de información | Artesanía | Hecho a mano en el sitio, calidad incontrolable | La resina Macromolecule se usa como materia prima, producción prefabricada de fábrica, moldeo por inyección único, calidad estable y controlable. | El proceso de producción de SMC Manhole es más avanzado, y la calidad es más estable y confiable. |
Condición de construcción | Ladrillo artificial, afectado por el clima y el medio ambiente Período de construcción (como lluvia, alta temperatura, frío severo) | No afectado por ningún clima o entorno | SMC Manhole se puede construir todo el día | |
Formación de material | No resistente a la corrosión ácida y alcalina | Resistente al ácido y la corrosión alcalina | El material SMC tiene una mejor resistencia al ácido, álcali y sal. | |
Conexión M ethod | Conexión rígida, fácil de caer y filtrarse. | Conexión flexible, asentamiento uniforme con la tubería. | El método de conexión SMC de manejo es más propicio para mantener la habitación del pozo limpia y no es fácil de filtrar. | |
Mantener | Mantenimiento irregular y bloqueo frecuente. | Mantenimiento simple | La orilla SMC es fácil de mantener, no es necesario limpiar piedras frágiles, ladrillos, escombros, etc. | |
Servicio l ife | Vida útil promedio de 5 a 10 años | No es fácil colapsar, la construcción es segura y la vida útil es de al menos 30 años | La vida del material SMC en sí es ≥30 años | |
Parparación de información económica (tome 10 pozos como ejemplo) | Número de trabajadores de la construcción | 20 | 2 | SMC Mybole salva a mano de obra |
Días gastados | 2 días | la mitad del día | SMC Manhole ahorra tiempo | |
Costo integral | Alto | Bajo | El período de construcción de la orilla de SMC es corto, lo que ahorra mucho trabajo | |
Prospecto | utilización de recursos | Consumir recursos, recursos hídricos y tierras fértiles contaminando el medio ambiente | Protección del medio ambiente y ahorro de energía, ahorro de tierra, ahorro de agua, ahorro de material, reciclable | SMC Manhole Energy Saving and Ambient Protection |
tendencia de desarrollo | Destruir el medio ambiente, desperdiciar recursos, salir del mercado | El estado se enfoca en promover nuevos materiales de construcción de ahorro de energía y ecológicos | SMC Manhole se ajusta al desarrollo sostenible del país | |
Descripción general | La construcción de pozos manuales enterrados SMC es flexible y eficiente, con tecnología de construcción simple, protección del medio ambiente y ahorro de energía, bajo costo y vida útil solitaria. | |||
Embalaje y transporte
Descripción del embalaje
Debido a las características estructurales del producto, el embalaje de fábrica se puede seleccionar de acuerdo con las necesidades reales de los clientes, las distancias de transporte y las rutas de transporte.
Desmontaje y transporte
La estructura del producto es simple y fácil de desmontar, y todos los componentes se pueden dividir en partes discretas, que se apilan y se agrupan planas. Ocupa espacio pequeño, bajo costo de transporte, el desmontaje y la agrupación son más propicios para la estabilidad del producto, es conveniente que el transporte y el daño de los bienes son pequeños.
Aplicación de productos
