El cierre de fibra óptica , también conocido como cierres de empalme de fibra óptica, es un dispositivo que se utiliza para proporcionar espacio y protección a los cables de fibra óptica empalmados entre sí. El cierre de fibra óptica conecta y almacena fibras ópticas de forma segura ya sea en la planta exterior o en el interior de edificios. Puede proporcionar protección para las uniones de fibra y los cables de fibra, ya que tienen una excelente resistencia mecánica y una cubierta exterior fuerte, lo que garantiza que las uniones no se dañen por el entorno hostil.
No importa el tamaño, los tipos y la configuración de su red, lo que cuenta es proteger la conectividad. Según las distintas aplicaciones, existen en el mercado varios tipos de cierres de fibra óptica para que los usuarios puedan elegir y les ayuden a proteger sus redes.
El cierre de fibra de tipo horizontal es como una caja plana o cilíndrica. Este tipo de cierre de empalme de fibra es el más utilizado en antenas montadas o enterradas bajo tierra. El cierre de fibra óptica de tipo horizontal generalmente contiene una o más bandejas de empalme de fibra para brindar espacio y protección para los empalmes de fibra óptica. Las bandejas de empalme de fibra utilizadas en diferentes cierres de empalme de fibra óptica pueden tener diferentes diseños y recuentos de fibras. Los recuentos de fibras comunes del cierre de empalme de fibra plana son 12 y 24 fibras.
Los cierres de empalme de fibra óptica horizontales están diseñados para ser resistentes al agua y al polvo. Tienen buena adaptabilidad y resistencia a la compresión, ya que comúnmente están hechos de plástico de construcción de alta resistencia a la tracción. Si se fijan a un poste o se cuelgan de un cableado, estos cierres de empalme de fibra deben mantenerse firmemente en su lugar para evitar daños causados por el clima y el viento.

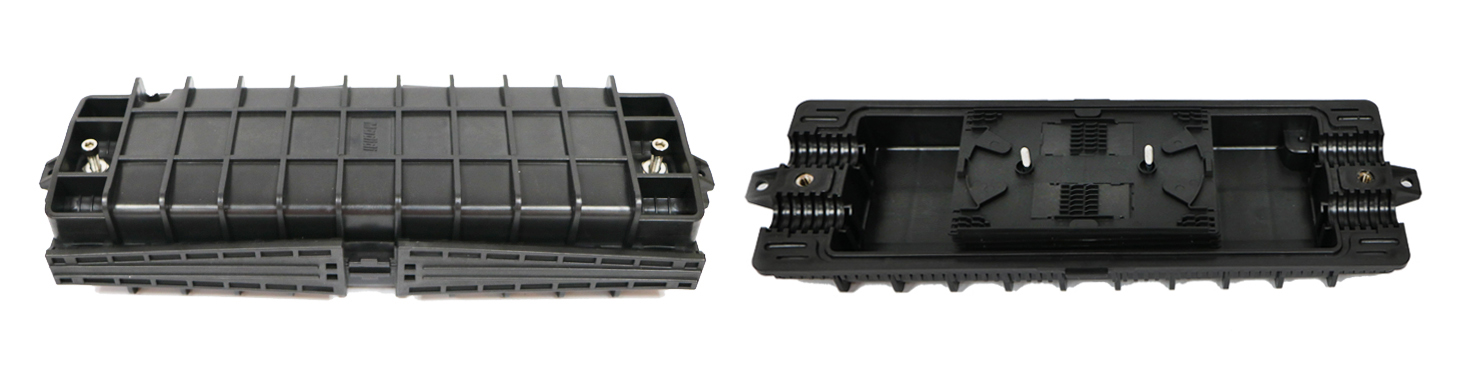

La siguiente imagen muestra un cierre de empalme de fibra óptica de 48 núcleos . Tiene dos puertos de entrada y dos puertos de salida que brindan espacio para 48 empalmes de fibra. Hay cuatro 12bandejas de empalme de fibra estándar apiladas dentro del cierre de empalme de fibra óptica.
Figura 1: Caja de empalme de fibra óptica FCST01105 (tipo en línea)
Cierre de fibra óptica tipo vertical
El cierre de fibra óptica vertical parece un domo, por lo que también se le llama cierre de empalme de fibra óptica de domo o cierre de domo de fibra. La forma de cúpula facilita el enterramiento en muchas aplicaciones, aunque también se puede utilizar en la superficie.
Debido a las crecientes demandas de la red, existe una amplia gama de modelos y configuraciones de cierres de empalme de fibra óptica verticales. También se encuentran disponibles en el mercado versiones de alta capacidad y variaciones en el número de bandejas de empalme para satisfacer las complejas necesidades de las redes de fibra óptica actuales. La cantidad de puertos de entrada/salida del cierre de fibra óptica del domo también varía según las necesidades de la aplicación. El cierre de empalme de fibra óptica tipo domo requiere sellos de alto nivel y tecnología impermeable, debido a sus aplicaciones subterráneas. Además, en los cierres subterráneos también es importante mantener alejados a los insectos y la suciedad.

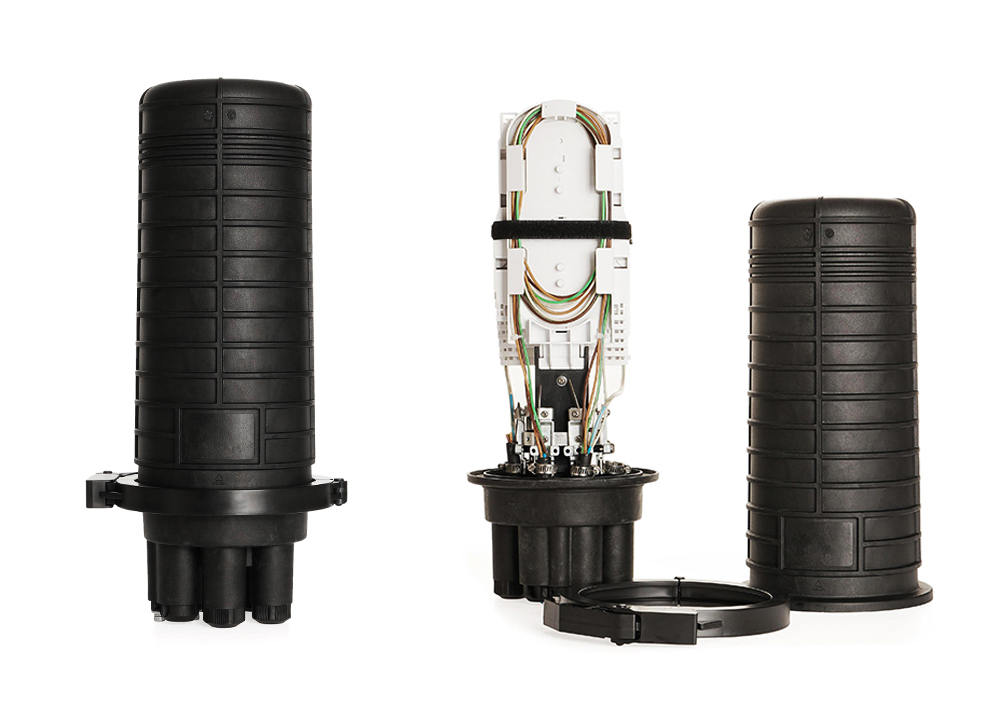

A continuación se muestra un cierre de empalme de tipo vertical que tiene cinco entradas que proporcionan hasta 144 empalmes de fibra óptica en dos 24bandejas de empalme de fibra. A diferencia de la anterior, la bandeja interna de empalme de fibras aquí es adecuada para el diseño vertical del cierre de empalme de fibras.
Figura 2: Cierre de empalme de fibra óptica FCST012105 (tipo domo, mecánico)
La estructura de la red óptica suele ser compleja, especialmente la parte de acceso óptico tiene requisitos únicos para funcionar bien. Un FOSC confiable eliminará muchos problemas innecesarios. Por ejemplo, para el sistema de distribución de red, un cierre óptico duradero y duradero puede evitar comprobaciones frecuentes de la parte del enlace de acceso. Y a medida que la red llegue a la etapa de distribución y caigan líneas, un cierre de empalme que permita agregar más conexiones será excelente. Los siguientes factores le ayudarán a elegir los cierres de empalme de fibra óptica adecuados y a proteger la fibra óptica de su red.
Un buen cierre de fibra óptica deberá ser capaz de aceptar cualquier cable de fibra óptica según lo especificado en el pliego de condiciones. Por lo tanto, es vital determinar la compatibilidad de los cables antes de seleccionar el tipo de cierre correcto. El diseño del cierre de empalme de fibra óptica cambia según las áreas de aplicación. Por lo tanto, un cierre de empalme de fibra óptica para antena tendrá un diseño diferente al utilizado para la aplicación subterránea.
El puerto de cable también se conoce como capacidad de entrada de cable. La cantidad de puertos en un cierre de fibra óptica refleja su capacidad para manejar la cantidad de cables. La capacidad de entrada de cable de una caja de empalme de fibra óptica se refiere a la cantidad de puertos disponibles para terminar el cable dentro de la caja. La cantidad de puertos proporcionados en un cierre depende de factores como la capacidad de la red y la cantidad de cables empleados en la red. Por lo general, en un intento por reducir el tamaño físico de los cierres de alta capacidad, se deben utilizar puertos más pequeños para cables derivados y cables de acometida.
Antes de elegir el tipo de cierre de empalme, el sistema de terminación de cable debe diseñarse para proporcionar suficiente resistencia mecánica entre el cable y el cierre para garantizar su rendimiento durante toda su vida útil. Los materiales utilizados para los cierres de empalmes de fibra óptica también deberán ser capaces de minimizar o anular los efectos del movimiento relativo entre los componentes del cable porque los materiales utilizados en las fibras ópticas son fáciles de expandir y contraer térmicamente.
Las bandejas de empalme dentro del cierre de empalme de fibra óptica no pueden contener suficientes cables si no se empalman correctamente. Habitualmente las cintas o empalmes mecánicos tienen un tamaño mayor, lo que puede provocar pérdida de capacidad de las bandejas de cierre. Una adecuada configuración de los empalmes puede evitar problemas de instalación y ayudar a mejorar el rendimiento. Por lo tanto, se deben considerar los tipos de empalmes al elegir un cierre de empalme de fibra.
Se debe proporcionar una conexión y puesta a tierra adecuadas de los elementos conductores de la red óptica para el despliegue y operación seguros de la red.
Es posible que sea necesario colgar cierres aéreos de fibra óptica del cable mensajero según la configuración de la red. O pueden estar sujetos al poste. En ambos casos, se requieren herrajes adicionales junto con los cierres. Los herrajes o accesorios para fijar y asegurar deben poder soportar el desgaste y también las tensiones ambientales.
Es importante mantener un radio de curvatura bajo en las instalaciones de cables de fibra. El rendimiento del enlace puede verse afectado si se ignora este factor. A la hora de elegir, se debe considerar un cierre de fibra óptica que pueda soportar una buena gestión de cables. Y los cierres de empalme que permiten una fácil instalación pueden eliminar la tensión excesiva o los daños durante la manipulación.
