FCST01133
FCST
FCST01133
Descripción del producto

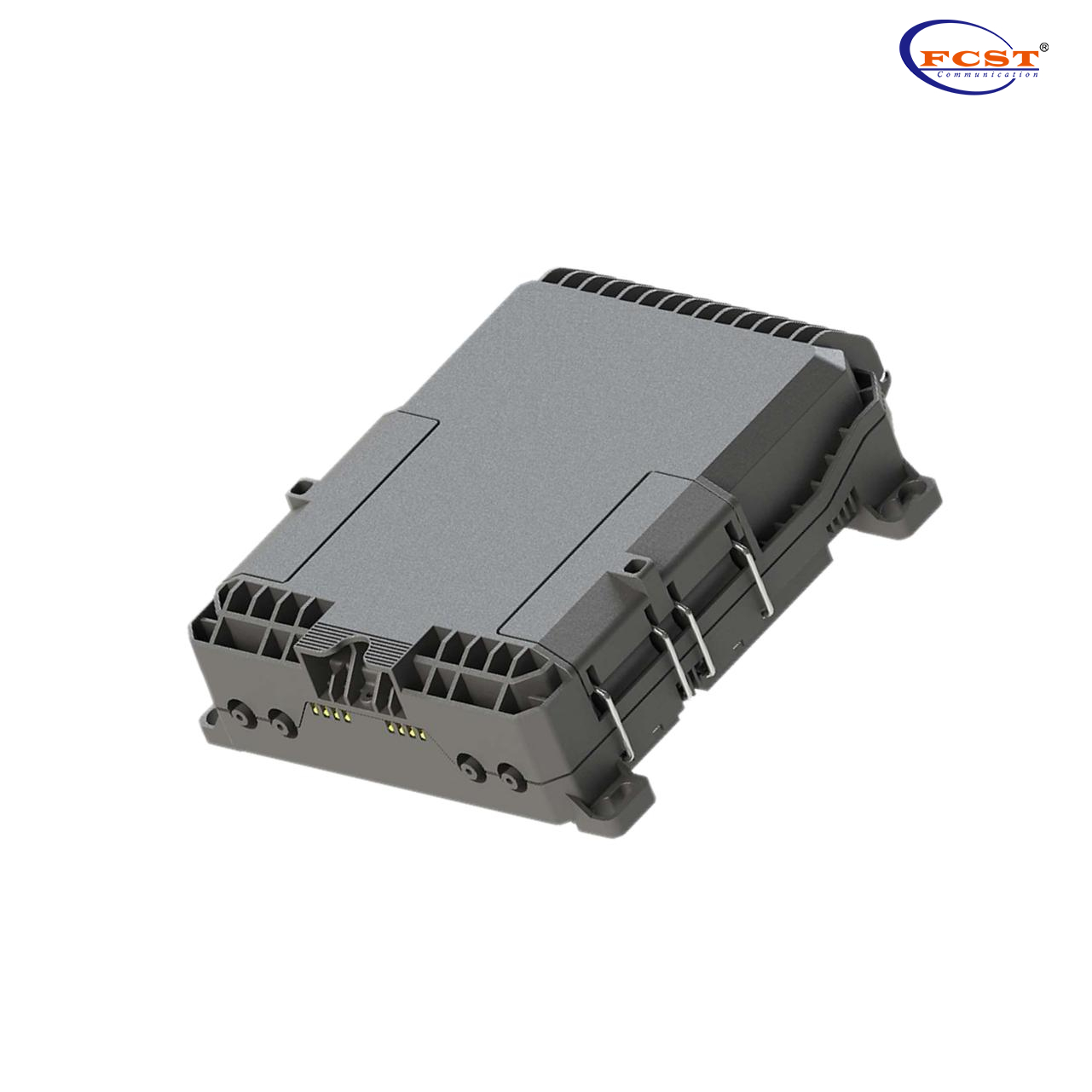

FCST01133 Cierre de empalme óptico de fibra se usa como punto de terminación para que el cable del alimentador se conecte con el cable de caída en el sistema de red de comunicación FTTX. El empalme de fibra, la división y la distribución se pueden hacer en esta caja, y mientras tanto proporciona una protección y gestión sólidas para la construcción de redes FTTX.
Producto Ventajas
lCierres de empalme FEl enrutamiento de Iber es razonable.
lAdecuado para la instalación de poste interior o exterior, montada en la pared.
lUso de terminaciones de sellado de cables Tecnología de sellado de gel en lugar de sello de goma simple.
lA sujetación de cable de alimentación y cable de caída, empalme de fibra, fijación, almacenamiento, distribución ... etc. Todo en uno.
lBandeja de empalme apilada incorporada, fácil para abrir, la bandeja de empalme se puede eliminar, fácil para la instalación y el mantenimiento.
lEl cierre de empalme del cable es MAde del ingeniero de alta calidad Material plástico (PP), buena resistencia mecánica, apariencia elegante, resistencia y durabilidad.
Especificaciones del producto
Construcción | Descripción |
Capacidad | 8Fibras |
Material | PÁGINAS |

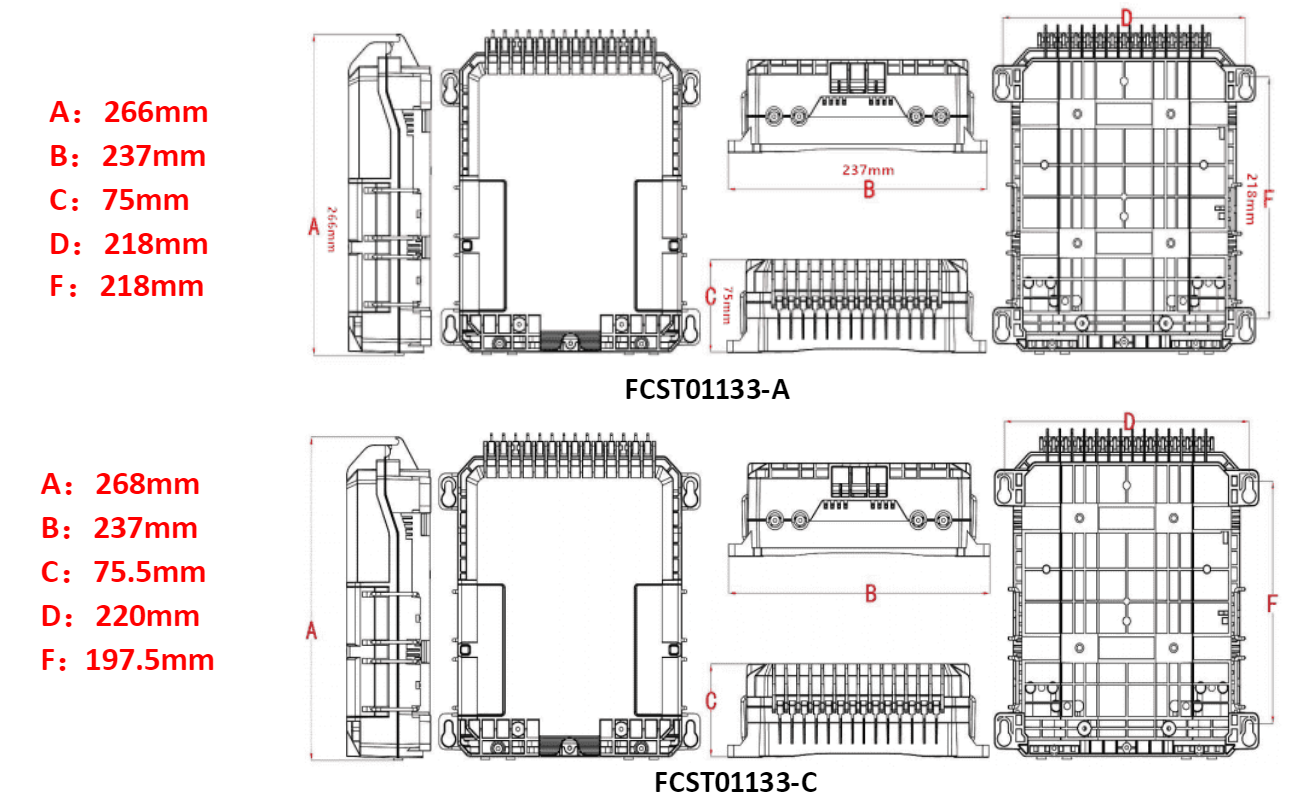

Dimensión W*H*D (MM) | FCST01133-A: 266*237*75 FCST01133-C: 268*237*75.5 |
Entradas/salidas | 4/8 |
Instalación | Montaje en poste/montado en la pared |
Accesorios Opcionales | Coleta，Adaptador |
Nivel de protección | IP67 |
Método de cable de entrada | Corte |
Divisor del PLC disponible | Sí |
Peso neto（g） | 1280 |
Tipo de divisor de PLC | Divisor de tubo |

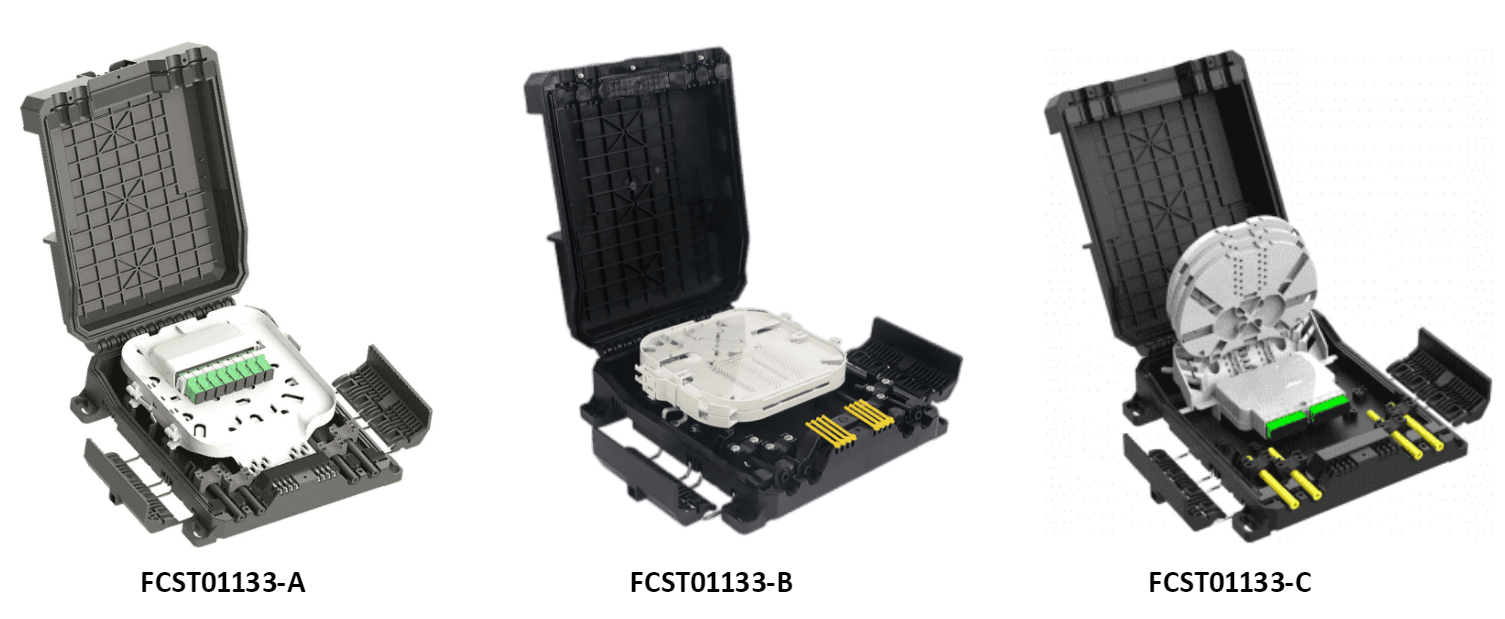

Estructura del producto
Diagrama de enrutamiento de fibra
Diagrama de enrutamiento de fibra

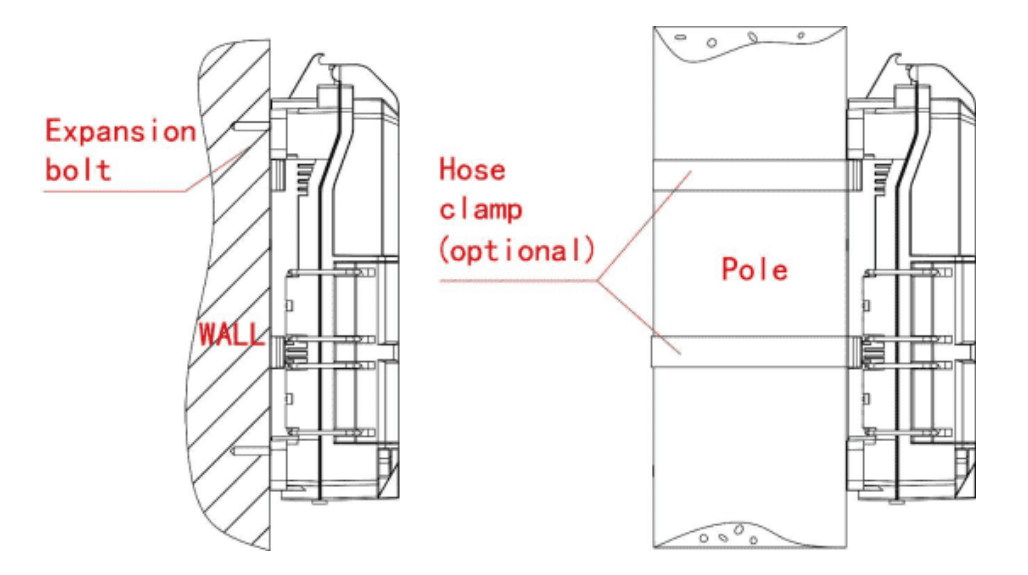

Instalación montada en la pared
Taladre 4 agujeros en la pared en función del tamaño de la Tabla 1, coloque el perno de expansión φ7.5*40, coloque la caja para que coincida con los agujeros y use el perno para sujetar.
Instalación montada en polos
Arregle 1 conjunto del anillo de poste al poste de telecomunicaciones, como se muestra a continuación.
Información de embalaje
Construcción | Descripción |
Dimensión exterior (l*w*h) mm | 270*248*100 |
Peso/PC (KGS) | 1.51 |
Tamaño de cartón (l*w*h) mm | 580*520*330 |
Cantidad/CTN (PCS) | 12 |
Peso/CTN (KGS) | 19.12 |
Servicios de diseño y personalización
lProporcione el servicio con todo el proceso desde el plan hasta el producto y el cliente.
lConocer al cliente’S requisito de personalizar el logotipo en un lugar adecuado para el producto existente.
lConocer al cliente’S requisito de realizar modificaciones y personalización razonables para el producto existente.
lProporcione un diseño gratuito de acuerdo con el requisito del cliente después del acuerdo cooperativo firmado.
