FCST01143
FCST
FCST01143
Producto Características

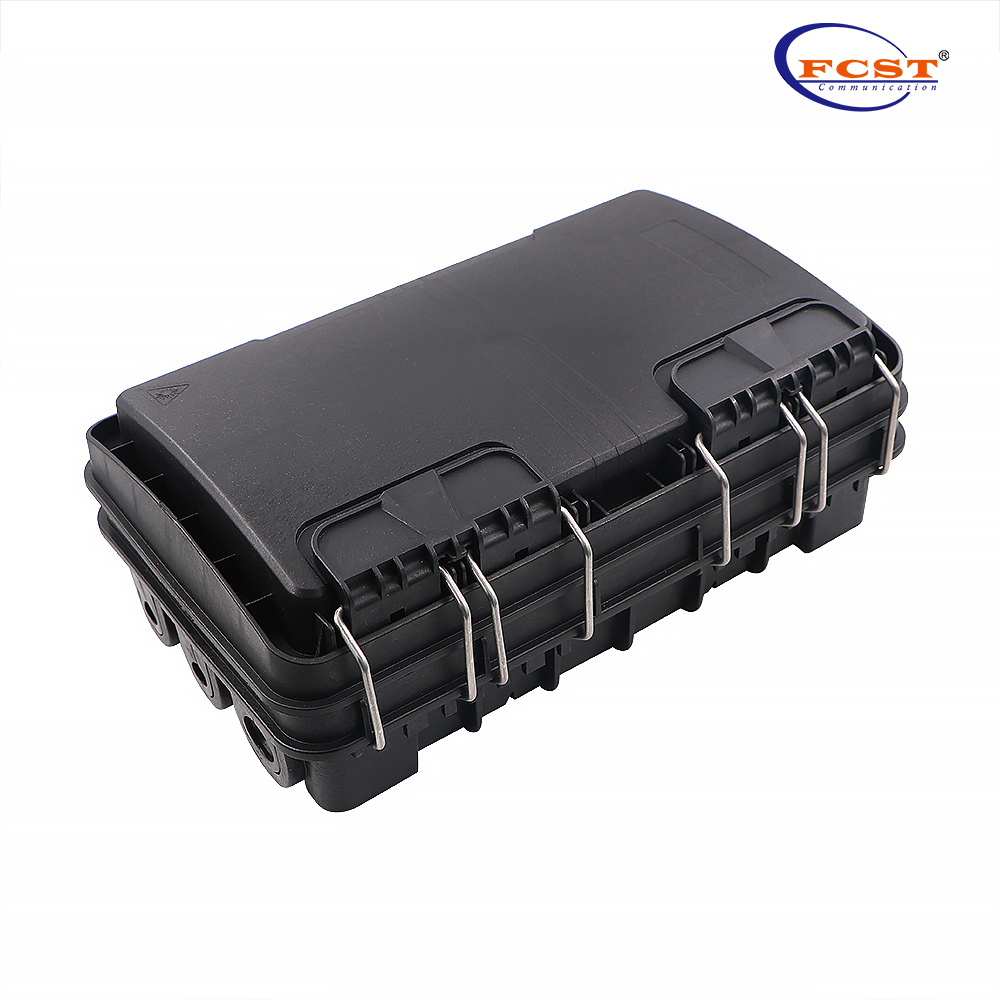

l El cierre de fibra está hecho de plástico resistente al impacto de alta calidad y tiene una interfaz de usuario estándar que se puede reabrir. Puede acomodar dos módulos LGX LGX Splitter 1x8 o tipo de tubo de acero;
l Anti-ultravioleta, anti-impacto e impermeable;

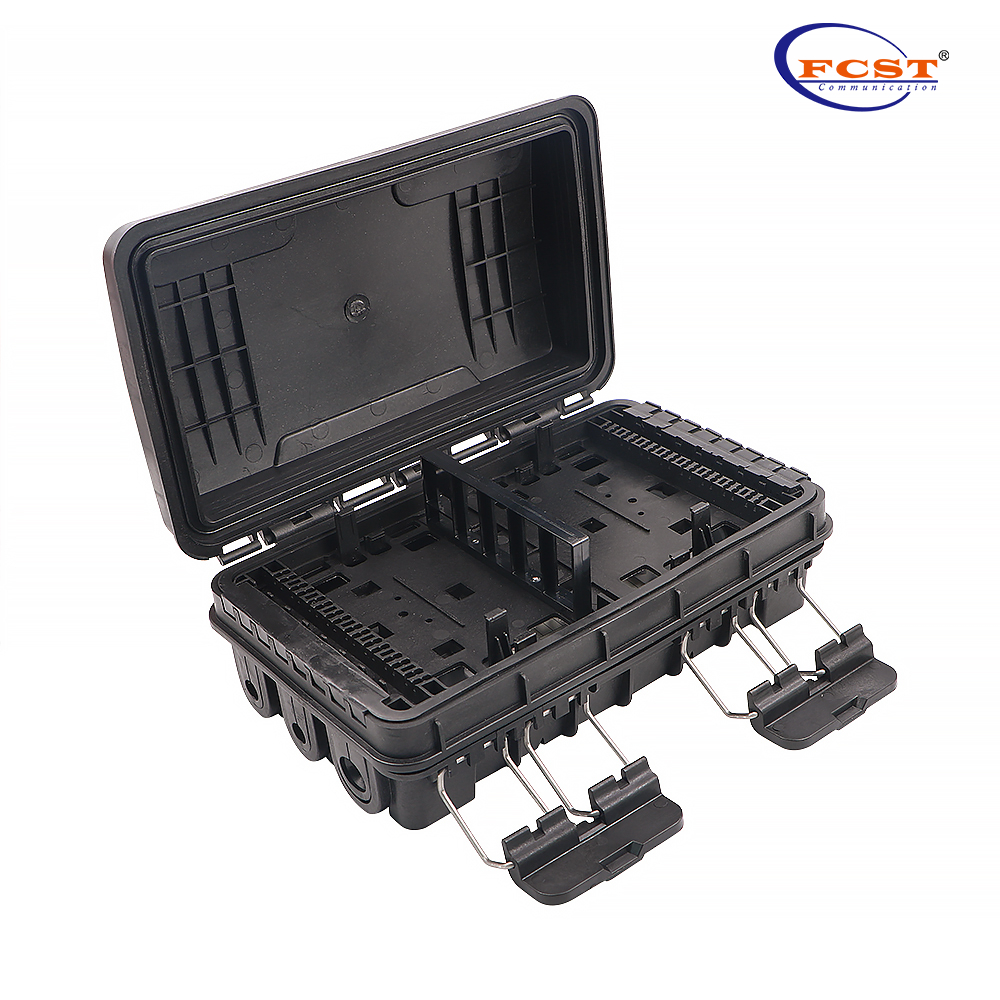

l El tablero de flip único, el ángulo de volteo ≥ 180 °, el área de fusión y el área de distribución son más obvios, reduciendo el cruce de cable;
l El cable de fibra óptica puede entrar y salir de la caja sin cortar el cable.
Especificaciones del producto
Modelo | FCST01143 |
Dimensión (mm) | 285*175*110 |
Cable Diameter (mm) | Φ 7-φ 18 |
Cable Pescabecha | 2 piezas de 8-20 mm Puertos redondos, 4 piezas de 5-16 mm cable redondo, 16 piezas Puertos de cable de caída de 3-7 mm |
Plax.split Ratio | 2 piezas 1x8 divisor de tubo de acero |
Max. Adaptador Nocre oscuro | 18 piezas |
Max. Empalme Trayo | 1 PC |
Max. Fusión Spluma | 24 núcleos |
Técnico Parameters
l Radio de curvatura de fibra óptica: ≥40 mm.
l Bandeja de empalme Pérdida adicional: ≤0.1db .
l Rango de temperatura: -40 ° C ~ +60 ° C.
l Presión anti -lateral: ≥2000N/10 cm Resistencia al impacto:
≥20n.M Clase de protección: IP65.
Instalación Proce
Abra la caja, instale los adaptadores en el soporte de plástico. (Ver Fig. 1)
Detire la chaqueta exterior, la chaqueta interior, el tubo suelto del cable, retire la pasta de llenado de aceite dentro del cable, mantenga la longitud de la fibra de 1-1.6m y el núcleo de acero de 30-50 mm; Inserte el cable del alimentador a través de la entrada y bloquee con el aro, placa de resistencia para arreglar el núcleo de la fibra. El exceso de cable óptico está enrollado en la parte inferior, y el cable de fibra óptica fusionada se introduce en la bandeja de fibra. El cable de fibra óptica superflua se fijará y almacenará en la parte inferior de la caja, traiga el cable a la bandeja de empalme. (Ver Fig. 2)
Inserte los conectores de cable de caída en el adaptador del módulo divisor (lado de salida), luego fije el cable en las ranuras de fijación, luego a través del sello de goma para salir del cable. (Ver. Fig. 3)
Inserte la coleta del cable en la ranura de fijación y luego pase a través de la salida de goma de sellado para que se otorgue el cable.
Cierre la tapa, rompe la hebilla para completar la instalación, instale los ganchos de metal y luego conecte el cable aéreo.
Servicios de diseño y personalización
l El recinto de empalme de fibra óptica Rovide Service con todo el proceso desde el plan hasta el producto y el cliente.
l Conocer al cliente’S requisito de personalizar el logotipo en un lugar adecuado para el producto existente.
l Conocer al cliente’S requisito de realizar modificaciones y personalización razonables para el producto existente.
l Proporcione un diseño gratuito de acuerdo con el requisito del cliente después del acuerdo cooperativo firmado.
