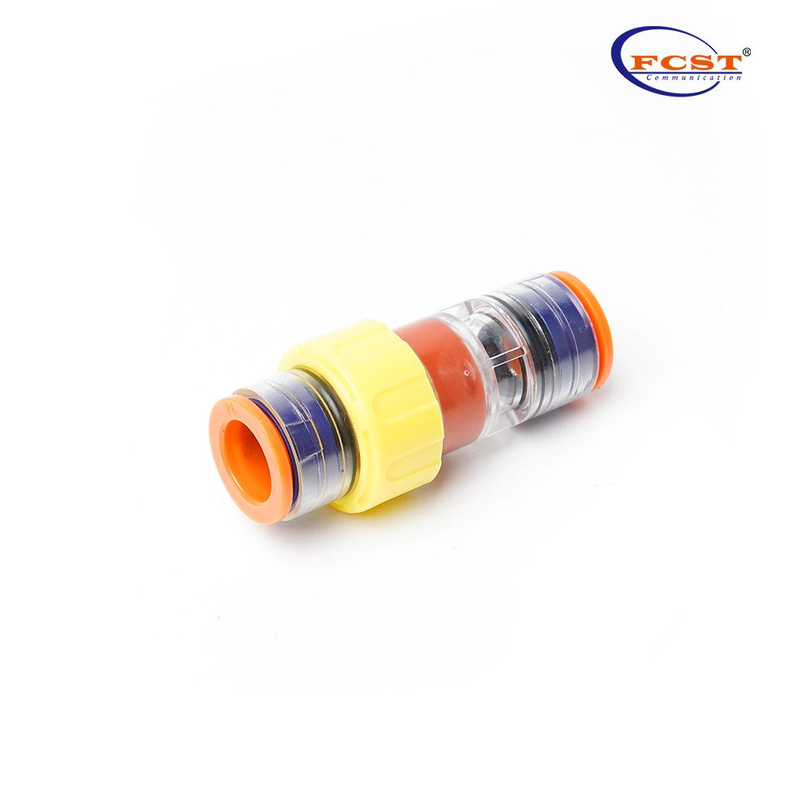

Conector de microconducto de bloque de gas y agua de 7-4 mm
FCST
7-4mm Gas-Water Block Micro Duct Connector
Descripción general del producto
Este conector de bloque de gas para accesorios de microconductos se utiliza para evitar que el líquido fluya entre los microconductos conectados en el punto de transformación. De esta manera, evite que el fluido (gas) entre en los microconductos y dañe el equipo.
Ventajas de productos
l Para microductos de 5 a 20 mm.
l Conector de tubo para bloque de gas de fácil instalación 'push-in'.
l Cuerpo transparente cristalino.
l El 95% del material está hecho de no metal.
l Diseño robusto para uso directo enterrado y sobre el suelo.
Especificación de producto
Modelo | D1 | D2 | A1 | A2 | B | L | Peso (g) |
GSA5 | 5 | 5 | 13.5±0,2 | 13.5±0,2 | 20,5±0,12 | 44±0,5 | - |
GSA6 | 6 | 6 | 13.5±0,2 | 13.5±0,2 | 20,5±0,12 | 44±0,5 | - |
GSA7 | 7 | 7 | 15,2±0,2 | 15,2±0,2 | 4±0,12 | 50,5±0,5 | 8,6±0,1 |
GSA7 | 7 | 7 | 15,2±0,2 | 15,2±0,2 | 4,5±0,12 | 50,5±0,5 | 8,6±0,1 |
GSA8 | 8 | 8 | 15,2±0,2 | 15,2±0,2 | 4±0,12 | 50,5±0,5 | 8,6±0,1 |
GSA8 | 8 | 8 | 15,2±0,2 | 15,2±0,2 | 4,5±0,12 | 50,5±0,5 | 8,6±0,1 |
GSA10 | 10 | 10 | 17,5±0,2 | 17,5±0,2 | 8±0,12 | 59,5±0,5 | 11,6±0,1 |
GSA12 | 12 | 12 | 21.5 ± 0.2 | 21.5 ± 0.2 | 8±0,12 | 64,5±0,5 | 18,6±0,1 |
GSA14 | 14 | 14 | 23,5±0,2 | 23,5±0,2 | 10 ± 0.12 | 69,5±0,5 | 23,6±0,1 |
GSA16 | 16 | 16 | 25,3±0,2 | 25,3±0,2 | 10 ± 0.12 | 73,5±0,5 | 35,5±0,1 |
GSA18 | 18 | 18 | 32,7±0,3 | 32,7±0,3 | 12±0,12 | 76,5±0,5 | 57,1±0,1 |
GSA20 | 20 | 20 | 32,7±0,3 | 32,7±0,3 | 13±0,12 | 76,5±0,5 | 52,6±0,1 |
