Comprender la resistencia de la fibra óptica: un análisis multidimensional

La fibra óptica es la columna vertebral de las redes de comunicación modernas y es reconocida por su capacidad de transmitir datos a largas distancias con pérdidas mínimas. Si bien a menudo se celebra su desempeño en la transmisión de datos, la resistencia física de la fibra óptica es igualmente crítica para su confiabilidad y durabilidad en diversas aplicaciones. Este artículo profundiza en los factores que afectan la resistencia de la fibra óptica, incorporando teorías científicas como las estadísticas de Weibull, la mecánica de fracturas y la teoría de la corrosión por tensión para proporcionar un análisis integral respaldado por datos.

1. Propiedades de los materiales

La resistencia de la fibra óptica depende principalmente del material del núcleo, normalmente vidrio de sílice.

Resistencia intrínseca: Teóricamente, el vidrio de sílice pura tiene una resistencia a la tracción inherente de hasta 10 GPa. Sin embargo, esta resistencia sólo se puede lograr en fibras libres de defectos.

Distribución de Weibull: el modelo estadístico de Weibull se utiliza ampliamente para describir la variabilidad de la resistencia de las fibras de vidrio. Según la teoría de Weibull, la resistencia de la fibra óptica sigue una distribución de probabilidad, influenciada por el tamaño y la distribución de los defectos superficiales. La resistencia característica ( σ₀ ) y el módulo de Weibull (m) son parámetros clave para evaluar la confiabilidad de la fibra. Un módulo de Weibull más alto indica una menor variabilidad y una resistencia más predecible.

Fórmula de Weibull para la resistencia óptica

2. Procesos de fabricación

La forma en que se fabrican las fibras ópticas afecta significativamente su resistencia mecánica.

Mecánica de fracturas en el trefilado: durante el proceso de trefilado de la fibra, incluso fluctuaciones mínimas de temperatura o tensión pueden crear microfisuras en la superficie de la fibra. Estas microfisuras actúan como concentradores de tensiones, reduciendo la resistencia a la tracción. La mecánica de fracturas ayuda a predecir cómo se propagan estas grietas bajo tensión, lo que enfatiza la necesidad de un control preciso del proceso.

Aplicación de recubrimiento: La aplicación de recubrimientos poliméricos durante la fabricación mitiga el efecto de los defectos superficiales. Los recubrimientos aplicados correctamente distribuyen la tensión de manera más uniforme, retrasando la propagación de grietas.

Pruebas Weibull en control de calidad: los fabricantes utilizan habitualmente el análisis Weibull para garantizar que las fibras cumplan con los criterios de resistencia, lo que proporciona una garantía estadística de la confiabilidad del producto.

3. Factores ambientales

Las condiciones externas son un factor importante en el rendimiento de la fibra a largo plazo.

Teoría de la corrosión por tensión: el vidrio de sílice expuesto al vapor de agua sufre corrosión por tensión, donde la humedad ambiental reacciona con los enlaces de sílice bajo tensión. Esto debilita la fibra con el tiempo, proceso descrito por el parámetro de corrosión bajo tensión (n). Las fibras con valores de n más altos muestran una mejor resistencia a la degradación ambiental.

Ciclo térmico: los cambios repentinos de temperatura pueden inducir tensiones internas que conducen al crecimiento de grietas. Las mediciones de tenacidad a la fractura proporcionan información sobre la capacidad de una fibra para resistir dicho estrés térmico.

Degradación UV: La exposición prolongada a los rayos UV degrada los recubrimientos de polímero, lo que reduce la capacidad de la capa protectora para amortiguar la tensión en el núcleo de la fibra.

Se ilustran regiones de diferente propagación de grietas bajo corrosión bajo tensión. En la región I, la propagación de grietas está dominada por el ataque químico de los enlaces tensos en la grieta. En la región II, la propagación está controlada por la difusión del producto químico dentro de la grieta. En la región III, la intensidad del estrés alcanza su valor crítico y se propaga independientemente de su entorno.

4. Factores estresantes operativos

El manejo y el entorno operativo de las fibras ópticas afectan directamente su resistencia.

Radio de curvatura crítico: la tensión de flexión puede amplificar los defectos de la superficie y provocar la propagación de grietas. El radio de curvatura crítico se calcula utilizando el módulo de elasticidad y la resistencia a la fractura de la fibra. Cumplir con los radios de curvatura recomendados por el fabricante es esencial para evitar fallas.

Carga de tracción: Fuerzas de tracción excesivas durante la instalación pueden provocar una deformación irreversible o una fractura inmediata. Los modelos analíticos que combinan resistencia a la tracción y tasa de tensión proporcionan pautas para límites de instalación seguros.

Resistencia a la abrasión: La abrasión inducida por la fricción reduce la resistencia de la fibra con el tiempo. Esto se puede medir mediante pruebas de fatiga dinámica, que evalúan el rendimiento de la fibra bajo ciclos de tensión repetidos.

5. Mejora de la resistencia del sistema con conectores de microductos FCST

Si bien los conectores de microductos no aumentan directamente la resistencia intrínseca de las fibras ópticas, los conectores de microductos FCST mejoran significativamente la confiabilidad y robustez de los sistemas de fibra:

Distribución de tensiones: al asegurar las fibras dentro del conducto, los conectores distribuyen la tensión mecánica de manera más uniforme, lo que reduce la probabilidad de tensión concentrada que pueda propagar grietas.

Sellado ambiental: Los conectores de microductos FCST evitan la entrada de vapor de agua y contaminantes, lo que mitiga los efectos de la corrosión bajo tensión.

Integridad mecánica: estos conectores protegen las fibras de fuerzas externas como cargas de flexión y tracción, lo que garantiza una durabilidad a largo plazo en entornos hostiles.

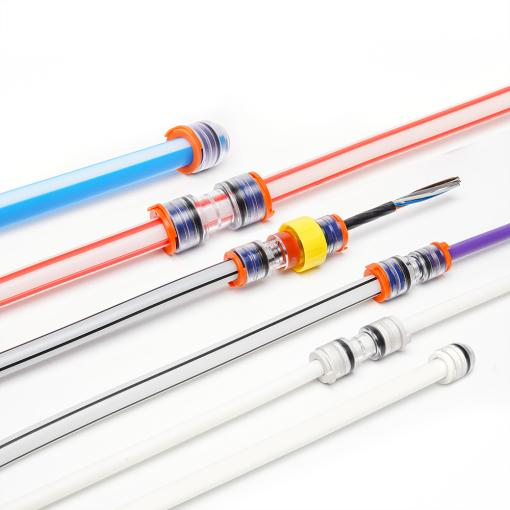

Conector recto de microconducto de 7/3,5 mm, 12/10 mm, 14/10 mm para conectores de microconducto Telcome

6. Envejecimiento a largo plazo

El envejecimiento, o pérdida gradual de resistencia, es un proceso inevitable influenciado tanto por la exposición ambiental como por el estrés operativo. Los modelos de envejecimiento de Weibull ayudan a predecir la probabilidad de falla de las fibras a lo largo del tiempo, guiando a los fabricantes a establecer expectativas realistas de vida útil.

Conclusión y recomendaciones

Aproveche los modelos científicos: aplique las estadísticas de Weibull, la mecánica de fracturas y la teoría de la corrosión bajo tensión para evaluar y mejorar la resistencia de las fibras.

Mejore la precisión de fabricación: emplee medidas avanzadas de control de calidad, como las pruebas Weibull, para garantizar la confiabilidad.

Utilice componentes protectores: incorpore conectores de microductos FCST para reducir los factores estresantes ambientales y mecánicos.

Garantice un manejo adecuado: siga las pautas de la industria en cuanto a radio de curvatura, límites de tracción y protección contra la abrasión.

Al integrar estos principios científicos con medidas de protección sólidas, como los conectores de microductos FCST , los sistemas de fibra óptica pueden lograr una mayor confiabilidad, una vida útil más larga y un mejor rendimiento en diversas aplicaciones.

Referencias

Weibull, W. (1951). 'Una función de distribución estadística de amplia aplicabilidad'. Journal of Applied Mechanics.

Césped, BR (1993). Fractura de sólidos frágiles. Prensa de la Universidad de Cambridge.

Michalske, TA y Freiman, SW (1982). 'Un modelo de corrosión bajo tensión para materiales frágiles'. Revista de la Sociedad Americana de Cerámica.

Especificaciones y datos técnicos del conector de microducto FCST (2023).
